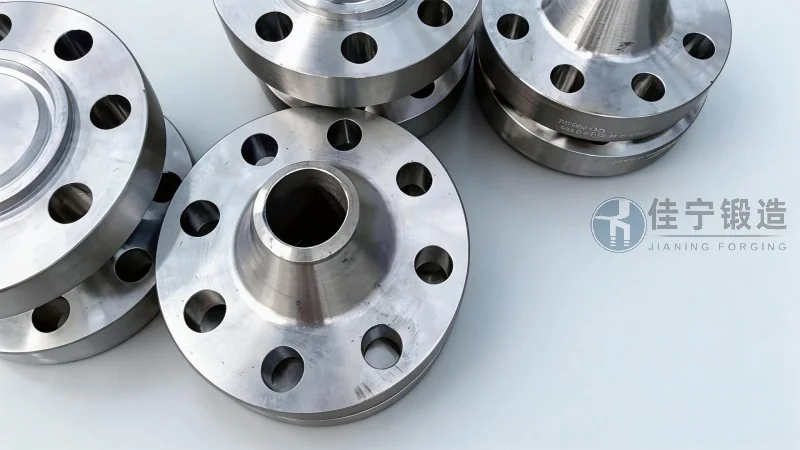

Producto de brida PN400 forjada: introducción y características ventajosas

En la ingeniería de sistemas de tuberías de alta presión, la selección de componentes de conexión no es solo una cuestión de montaje, sino una decisión técnica que impacta directamente en la seguridad operativa, la vida útil del equipo y los costos de mantenimiento. Dentro de este contexto, la brida forjada de clase PN400 representa un estándar de resistencia y fiabilidad para aplicaciones donde las condiciones de presión y temperatura superan los límites de las bridas convencionales. Fabricada mediante procesos de forja que reordenan la estructura granular del acero, esta brida ofrece propiedades mecánicas superiores en comparación con las alternativas de fundición o mecanizado a partir de plancha. En el mercado actual, donde las exigencias normativas como ASME B16.5, EN 1092-1 o ISO 7005 se vuelven cada vez más estrictas, contar con un proveedor que domine la metalurgia y los tratamientos térmicos es un factor diferencial. Forja Jianing, con más de dos décadas de experiencia en la industria de forjados, ha desarrollado una línea de bridas PN400 que combina trazabilidad de materiales, precisión dimensional y un riguroso control de calidad. Este artículo ofrece una visión técnica integral sobre la brida PN400 forjada: desde sus fundamentos de diseño y ventajas estructurales, pasando por criterios de selección según la aplicación, hasta las tendencias del mercado hacia 2026. El objetivo es proporcionar a ingenieros, proyectistas y responsables de compras una guía útil y fundamentada para tomar decisiones informadas. A lo largo del texto, se abordarán aspectos como la influencia del proceso de forja en la resistencia a la fatiga, la importancia de los tratamientos térmicos post-forja, y cómo las bridas Forja Jianing se posicionan como una opción sólida para sectores como petroquímica, generación de energía y plantas de gas natural.

Fundamentos técnicos de la brida forjada PN400

La denominación PN400 indica una presión nominal de 400 bares (aproximadamente 5800 psi), lo que clasifica a esta brida dentro del grupo de alta presión. A diferencia de las bridas de fundición, donde pueden existir porosidades o inclusiones, el proceso de forja caliente consiste en deformar plásticamente el acero a temperaturas controladas (generalmente entre 1100 °C y 1250 °C), cerrando cualquier microcavidad interna y alineando la fibra del material en la dirección del flujo de tensiones. Esto resulta en una mejora significativa de la resistencia a la tracción, el límite elástico y la tenacidad. Para la clase PN400, los aceros comúnmente utilizados incluyen ASTM A105, A182 F11, F22, e incluso versiones de baja temperatura como A350 LF2, dependiendo de los requisitos del servicio. La norma de referencia europea EN 1092-1 establece las dimensiones, tolerancias y presiones de diseño, mientras que la americana ASME B16.5 proporciona tablas de dimensionamiento para diámetros que van desde 1/2″ hasta 24″. En la práctica, una brida PN400 forjada para un diámetro nominal de 4″ puede tener un espesor de cuello de hasta 30 mm y un diámetro exterior superior a 250 mm, con una cantidad de pernos que varía entre 8 y 12 según el diseño.

Ventajas estructurales y mecánicas frente a alternativas

El principal beneficio de una brida forjada PN400 reside en su comportamiento bajo cargas cíclicas y condiciones de fluencia. En aplicaciones de tuberías de alta presión que experimentan variaciones térmicas o vibraciones, como en plantas de hidrógeno o unidades de cracking catalítico, las bridas de fundición tienden a desarrollar microfisuras en la zona de la junta. La forja elimina casi por completo este riesgo, ya que la ausencia de discontinuidades internas permite una distribución homogénea de las tensiones. Además, el tratamiento térmico posterior (normalizado, temple y revenido) permite ajustar la dureza y la resistencia al desgaste. Por ejemplo, un acero A182 F22 templado y revenido puede alcanzar una resistencia a la tracción de 485–655 MPa y un límite elástico mínimo de 275 MPa, valores que cumplen con los márgenes de seguridad exigidos por la norma ASME B31.3 para tuberías de proceso. Otro aspecto relevante es la resistencia a la corrosión bajo tensión (SCC). En entornos con presencia de sulfuros o cloruros, la orientación de la fibra en la brida forjada reduce la probabilidad de propagación de grietas. Forja Jianing, por ejemplo, ofrece bridas con control de composición química ajustada para asegurar un bajo contenido de elementos residuales como fósforo y azufre, lo que mejora aún más el comportamiento frente a corrosión.

Proceso de fabricación y control de calidad en Forja Jianing

La fabricación de una brida PN400 forjada comienza con la selección de lingotes o palanquillas certificadas, cuya trazabilidad se mantiene durante todo el proceso. El material se calienta en hornos de atmósfera controlada para evitar la descarburación superficial. Luego, mediante prensas hidráulicas de alta capacidad (hasta 5000 toneladas), se forja la pieza hasta obtener la forma inicial del cuello y el cubo. Tras el forjado, se realiza un tratamiento térmico de normalizado y revenido que homogeniza la microestructura, seguido de un enfriamiento controlado. La fase de mecanizado emplea centros de torneado CNC de 5 ejes, garantizando tolerancias dimensionales dentro de ±0,5 mm en el diámetro de la junta y ±0,1 mm en el espesor del cuello. Cada brida se somete a ensayos no destructivos, incluyendo ultrasonidos para detectar inclusiones internas, tintas penetrantes para fisuras superficiales y, en casos críticos, radiografía industrial. El control de dureza se realiza mediante durómetros portátiles en al menos tres puntos por pieza. Finalmente, se documentan todos los resultados en un dossier de calidad, que incluye el certificado de material 3.1 según EN 10204. Esta rigurosidad permite a Forja Jianing ofrecer bridas que cumplen con los más altos estándares de la industria, como los requeridos por Bureau Veritas, DNV o Lloyd’s para aplicaciones offshore o de alta presión.

Criterios de selección y dimensionamiento para proyectos de alta presión

Elegir la brida PN400 forjada adecuada no solo depende del diámetro nominal y la clase de presión, sino también de factores como la temperatura de diseño, el tipo de junta (RTJ, RF, FF) y el medio transportado. Por ejemplo, para vapor sobrecalentado a 540 °C, se requiere una brida de acero aleado como ASTM A182 F11 o F22, mientras que para servicios criogénicos a -196 °C, el material debe ser A350 LF2 con impacto Charpy garantizado. El espesor del cubo y la altura del cuello también son críticos: un cuello demasiado corto puede generar concentraciones de tensiones en la soldadura entre la brida y el tubo. La norma ASME B16.5 proporciona tablas de dimensionamiento que varían según el material. Por ejemplo, para una brida PN400 de 6″ de acero al carbono, el espesor del cubo es de aproximadamente 28,6 mm, mientras que para acero aleado puede ser ligeramente inferior debido a la mayor resistencia. Además, es importante verificar la compatibilidad con las juntas: las bridas con cara RF requieren una rugosidad superficial de entre 3,2 y 6,3 μm Ra para asegurar un sellado efectivo. En este sentido, Forja Jianing puede mecanizar la cara de la brida con tolerancias específicas según el tipo de junta contratada, e incluso incluir fresados para asientos de anillo metálico en configuraciones RTJ.

Aplicaciones industriales y casos de uso reales

Las bridas PN400 forjadas se emplean en sectores donde las condiciones de operación exigen la máxima fiabilidad. En la industria petroquímica, son comunes en cabezales de reactores de hidrotratamiento, donde las presiones superan los 300 bares y las temperaturas alcanzan los 450 °C. En plantas de gas natural licuado (GNL), se utilizan en líneas de transferencia de alta presión antes del licuefacción. Un caso ilustrativo es el proyecto de ampliación de una refinería en el Golfo de México, donde se instalaron más de 300 bridas PN400 forjadas suministradas por Forja Jianing para una unidad de hidrocraqueo. Tras tres años de operación continua, las inspecciones con ultrasonido no detectaron ninguna anomalía, lo que confirmó la fiabilidad del proceso de forja y tratamiento térmico. En el ámbito de la generación de energía, las calderas de biomasa y las turbinas de vapor supercríticas también integran estas bridas en sus sistemas de tuberías de vapor principal. Otro campo en crecimiento es la producción de hidrógeno verde, donde los electrolizadores de alta presión requieren conexiones que soporten tanto la presión como la fragilidad por hidrógeno. En todos estos casos, la trazabilidad documental y la certificación de materiales son requisitos innegociables. Forja Jianing, con su sistema de gestión de calidad ISO 9001 y certificación según la directiva PED 2014/68/UE, garantiza que cada brida cumple con las exigencias de la normativa aplicable.

Tendencias del mercado y proyecciones hacia 2026

El mercado global de bridas forjadas de alta presión está experimentando un crecimiento sostenido, impulsado por la expansión de la infraestructura energética y la modernización de refinerías. Según proyecciones de análisis sectoriales, se espera que la demanda de bridas PN400 y superiores aumente entre un 7 % y un 9 % anual hasta 2026, con un pico en la región de Asia-Pacífico y Medio Oriente. La tendencia hacia la digitalización de procesos de fabricación (Industria 4.0) también influye: los proveedores que implementan sistemas de monitoreo en tiempo real de la temperatura de forja y parámetros de deformación están mejor posicionados para garantizar una calidad consistente. Además, la presión regulatoria para reducir emisiones está llevando a muchas plantas a actualizar sus sistemas de tuberías con materiales más resistentes que permitan operar a mayor eficiencia térmica. En este contexto, las bridas forjadas PN400 ofrecen un equilibrio óptimo entre coste y rendimiento, especialmente si se comparan con soluciones de aceros inoxidables dúplex o superaleaciones que encarecen el proyecto. Forja Jianing ha incorporado recientemente un sistema de simulación por elementos finitos (FEM) para optimizar el diseño del cuello de la brida, reduciendo el peso sin comprometer la resistencia, lo que representa un ahorro en material y logística. También se observa un interés creciente en bridas con recubrimientos resistentes a la corrosión para aplicaciones offshore, donde Forja Jianing ofrece opciones de cladding en Inconel o Hastelloy sobre el cubo forjado, un valor añadido que diferencia su producto en el mercado.

Conclusión técnica y recomendaciones finales

La brida PN400 forjada no es un componente genérico, sino una pieza de ingeniería que debe seleccionarse con criterios rigurosos para garantizar la integridad de las instalaciones de alta presión. Su fabricación mediante forja, combinada con tratamientos térmicos y controles de calidad exhaustivos, le confiere propiedades mecánicas superiores que reducen el riesgo de fallos prematuros y alargan la vida útil del sistema. Para ingenieros y compradores, la recomendación es priorizar proveedores que ofrezcan trazabilidad completa, certificaciones internacionales y capacidad de personalización según las especificaciones del proyecto. Forja Jianing, con su tecnología de forja de precisión y su amplia experiencia en bridas para aplicaciones críticas, se consolida como un aliado técnico confiable. La empresa cuenta con un departamento técnico que asesora en la selección del material y dimensionamiento, asegurando que la brida se adapte exactamente a las condiciones de servicio. Si su proyecto requiere bridas forjadas PN400 que cumplan con ASME, EN o normas personalizadas, puede contactar directamente al equipo de ingeniería de ventas para recibir una propuesta técnica detallada. Forja Jianing (咨询热线：176 9623 6479) está preparada para atender consultas técnicas y cotizaciones para proyectos nuevos o de mantenimiento. En un mercado cada vez más exigente, invertir en bridas forjadas de calidad es una decisión que se traduce en seguridad operativa, menor tiempo de parada y rentabilidad a largo plazo.
