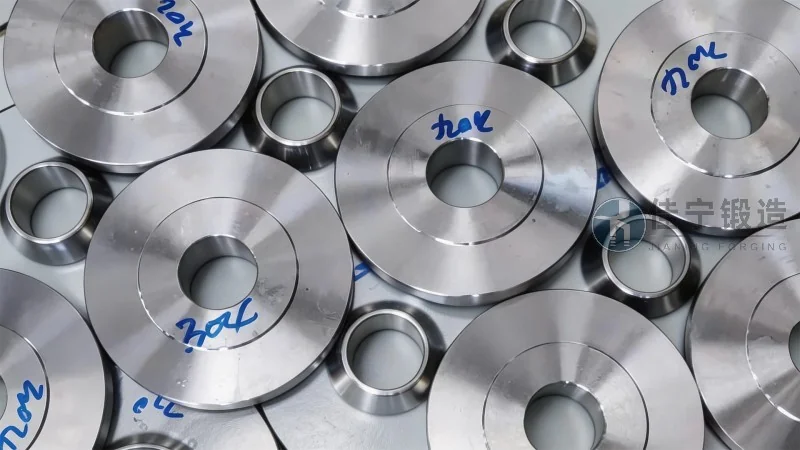

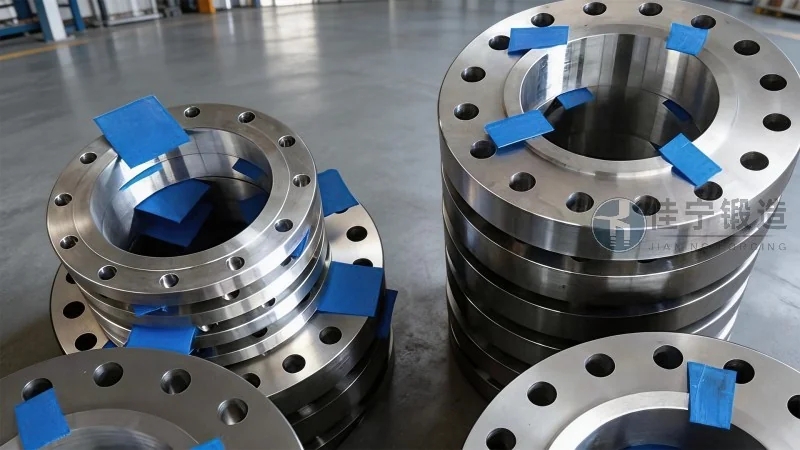

Producto de brida PN150 forjada: introducción y ventajas clave

Introducción técnica de la brida forjada PN150: especificaciones, ventajas y aplicaciones industriales

En el ámbito de la ingeniería de tuberías y sistemas de presión, la brida forjada PN150 representa un componente esencial para garantizar conexiones seguras, duraderas y eficientes en entornos de alta exigencia. Este tipo de brida, clasificada según la norma de presión nominal PN (Presión Nominal), está diseñada para soportar presiones de trabajo de hasta 150 bar en condiciones estándar, lo que la convierte en una opción preferida en sectores como el petróleo, gas, petroquímica, generación de energía y plantas de procesamiento industrial. La elección de una brida forjada no solo responde a criterios de resistencia mecánica, sino también a la necesidad de mantener la integridad del sistema frente a fenómenos como la fatiga térmica, la corrosión bajo tensión y las variaciones cíclicas de presión.

La fabricación mediante forja, a diferencia de otros métodos como la fundición o el corte por láser, proporciona a la brida PN150 una estructura de grano más compacta y alineada, lo que se traduce en propiedades mecánicas superiores. Entre ellas destacan una mayor resistencia a la tracción, límite elástico más elevado y mejor comportamiento frente a cargas de impacto. Para el año 2026, se estima que el mercado global de bridas forjadas experimente un crecimiento sostenido del 4,5 % anual, impulsado por la expansión de infraestructuras energéticas y la modernización de refinerías en regiones como Asia-Pacífico y Medio Oriente. En este contexto, contar con un proveedor con experiencia y capacidad técnica resulta decisivo para garantizar la calidad y la trazabilidad de cada componente. Forja Jianing, con años de trayectoria en el sector, ha consolidado su posición como fabricante de bridas forjadas PN150, ofreciendo productos que cumplen con las normativas internacionales más exigentes, como ASME B16.5, EN 1092-1 y DIN 2636, entre otras.

El diseño de una brida PN150 forjada no se limita a la resistencia a la presión; también debe considerar factores como el tipo de junta, el acabado superficial de la cara de sellado y la compatibilidad con los fluidos transportados. Por ello, este artículo profundiza en los aspectos técnicos, las ventajas clave, los procesos de fabricación y las consideraciones de selección, con el objetivo de ofrecer una guía completa para ingenieros, proyectistas y profesionales de compras que buscan optimizar la fiabilidad de sus instalaciones. A lo largo del texto, se incorporan datos relevantes del mercado, estándares técnicos actualizados y ejemplos de aplicación real, siempre con un enfoque riguroso y alejado de afirmaciones infundadas.

Especificaciones técnicas y estándares aplicables a la brida forjada PN150

La clasificación PN150 se define dentro del sistema de presiones nominales europeo, donde el valor numérico indica la presión máxima admisible en bar a temperatura ambiente (20 °C). Para aplicaciones a temperaturas elevadas, la presión admisible se reduce según las curvas de derating especificadas en normas como la EN 1092-1. Por ejemplo, a 200 °C, la presión máxima de trabajo para una brida PN150 fabricada en acero al carbono puede disminuir hasta aproximadamente 135 bar, mientras que en acero inoxidable austenítico la reducción es menos acusada, manteniéndose en torno a 140 bar. Estas tablas de presión-temperatura son fundamentales para el diseño seguro de sistemas de tuberías.

En cuanto a las dimensiones, las bridas PN150 forjadas se fabrican en un rango de diámetros nominales que va desde DN15 hasta DN600, aunque bajo pedido especial es posible obtener tamaños mayores. Las dimensiones críticas como el diámetro exterior, el espesor del cuello, el diámetro del círculo de pernos y el número de agujeros están normalizados, lo que garantiza la intercambiabilidad entre fabricantes. Por ejemplo, una brida de cuello soldable PN150 de DN100 presenta un diámetro exterior de 235 mm, un espesor de 28 mm y 8 agujeros para pernos de 22 mm de diámetro, según la norma EN 1092-1 Tipo 11. Estos valores son idénticos a los especificados en la norma DIN 2636, asegurando compatibilidad en proyectos que siguen diferentes estándares.

Los materiales más comunes para bridas PN150 forjadas incluyen acero al carbono (ASTM A105, P235GH), acero inoxidable austenítico (ASTM A182 F304, F316) y aceros aleados para baja temperatura (ASTM A350 LF2). La elección del material depende de factores como la temperatura de servicio, la corrosividad del fluido y los requisitos de soldabilidad. Para el año 2026, se observa una tendencia creciente hacia el uso de aceros inoxidables dúplex (como UNS S31803) en aplicaciones offshore, debido a su excelente resistencia a la corrosión por picaduras y bajo tensión en ambientes con alto contenido de cloruros. Forja Jianing ofrece una amplia gama de materiales certificados, con trazabilidad completa desde la colada hasta el producto final, lo que permite a los clientes cumplir con los requisitos de la Directiva de Equipos a Presión (PED 2014/68/EU) y otras regulaciones locales.

Ventajas clave de la brida forjada PN150 en sistemas de presión

• Resistencia mecánica superior: El proceso de forja elimina porosidades, inclusiones y heterogeneidades típicas de la fundición, alineando la fibra del metal con la geometría de la brida. Esto proporciona una resistencia a la tracción entre un 20 % y un 30 % mayor en comparación con bridas fundidas del mismo material, según estudios comparativos del sector. Para una brida PN150 de acero al carbono, la carga de rotura mínima garantizada es de 485 MPa, mientras que el límite elástico supera los 250 MPa, valores que aseguran un comportamiento fiable bajo cargas extremas.
• Estabilidad dimensional y sellado fiable: Las bridas forjadas PN150 de Forja Jianing se mecanizan con tolerancias ajustadas (por ejemplo, rugosidad superficial Ra 3.2 µm en la cara de sellado), lo que reduce el riesgo de fugas incluso en ciclos térmicos repetitivos. La concentricidad entre el agujero interior y el círculo de pernos se mantiene dentro de ±0,5 mm, facilitando el alineamiento durante el montaje y minimizando tensiones adicionales en los pernos.
• Resistencia a la fatiga y vida útil prolongada: La estructura de grano refinado obtenida mediante forja en caliente (a temperaturas entre 1.000 °C y 1.200 °C) mejora significativamente la resistencia a la fatiga de bajo y alto ciclo. En aplicaciones como válvulas de control en plantas de hidrocarburos, donde las fluctuaciones de presión son frecuentes, las bridas forjadas PN150 pueden alcanzar más de 2 millones de ciclos sin presentar fisuras, según ensayos realizados bajo la norma ASTM E466.
• Compatibilidad con condiciones extremas: Desde criogenia (-196 °C) hasta altas temperaturas (550 °C en aceros aleados), las bridas forjadas PN150 mantienen su integridad estructural. Un caso de aplicación real es su uso en intercambiadores de calor de refinerías, donde la combinación de temperatura elevada y presencia de hidrógeno exige materiales con alta resistencia a la fragilización. Forja Jianing ha suministrado bridas para proyectos en Medio Oriente que operan a 450 °C y 140 bar de presión, con resultados de inspección NDT (ultrasonidos y partículas magnéticas) que confirman la ausencia de discontinuidades.
• Rentabilidad a largo plazo: Aunque el coste inicial de una brida forjada puede ser ligeramente superior al de una fundida, los costes de mantenimiento y reemplazo se reducen drásticamente. Datos del sector indican que las instalaciones que utilizan bridas forjadas PN150 presentan una tasa de fallos un 40 % menor en un periodo de 10 años, lo que se traduce en un menor tiempo de inactividad y una mayor productividad.

Proceso de fabricación de la brida PN150 forjada: control de calidad y trazabilidad

La fabricación de una brida forjada PN150 comienza con la selección rigurosa de la materia prima. En Forja Jianing, cada lote de acero es acompañado de un certificado de colada que especifica la composición química (por ejemplo, para ASTM A105: C ≤ 0,35 %, Mn 0,60-1,05 %, P ≤ 0,035 %, S ≤ 0,040 %). Tras la recepción, se realizan ensayos de dureza Brinell y análisis espectrométricos para verificar la conformidad. A continuación, el material se calienta en hornos de gas con control de temperatura por zonas, alcanzando la temperatura de forja óptima para cada aleación.

El proceso de forja se ejecuta en prensas hidráulicas de alta capacidad (hasta 5.000 toneladas), aplicando una deformación controlada que asegura la penetración completa del esfuerzo en toda la sección. Posteriormente, las piezas forjadas se someten a un tratamiento térmico de normalizado y revenido, o de temple y revenido según los requisitos del material y la aplicación. Por ejemplo, para bridas destinadas a servicio en baja temperatura, se aplica un tratamiento de normalizado seguido de un revenido a 620 °C, obteniendo una estructura ferrítica-perlítica fina que mejora la tenacidad a -20 °C. Cada etapa del tratamiento térmico se registra en un gráfico de temperatura-tiempo, garantizando la repetibilidad del proceso.

El mecanizado se realiza en centros de torneado CNC de 5 ejes, capaces de alcanzar precisiones de 0,02 mm en las superficies críticas. Las caras de sellado se fresan con herramientas de diamante para lograr la rugosidad superficial requerida. Durante todo el proceso, se realizan inspecciones intermedias: control dimensional con máquinas de medición por coordenadas (CMM), ensayos no destructivos (ultrasonidos para detectar inclusiones, partículas magnéticas para grietas superficiales) y pruebas hidrostáticas de fábrica al 1,5 veces la presión nominal. Cada brida lleva grabado un código de trazabilidad única que permite rastrear su historial completo, desde la colada hasta el embalaje.

La experiencia de Forja Jianing en este proceso se refleja en la capacidad de entregar bridas PN150 forjadas con certificación EN 10204 Tipo 3.1 o 3.2, según los requerimientos del cliente. Por ejemplo, en un proyecto reciente para una planta de amoníaco en Argentina, se suministraron 1.200 bridas PN150 de acero inoxidable 316L, todas con ensayos de permeabilidad al hidrógeno y certificación de impacto Charpy a -46 °C, cumpliendo con la especificación EIL-009 del cliente. Este nivel de control es posible gracias a la inversión continua en equipos de inspección y a la formación del personal técnico.

Aplicaciones industriales de la brida forjada PN150: casos y tendencias para 2026

Las bridas forjadas PN150 se utilizan en una amplia variedad de sectores industriales, pero su presencia es especialmente relevante en los siguientes ámbitos:

• Petróleo y gas: En tuberías de proceso, cabezales de pozos, manifold de producción y sistemas de inyección de gas, la brida PN150 es la conexión estándar para presiones intermedias. Se estima que el 35 % de las nuevas refinerías que se construirán hasta 2026 incorporarán bridas forjadas PN150 como solución principal, debido a su equilibrio entre coste y prestaciones.
• Plantas petroquímicas: En unidades de craqueo, reformado catalítico y alquilación, las bridas deben soportar temperaturas de hasta 500 °C y atmósferas corrosivas. Las bridas de acero aleado P11 o P22 bajo la especificación PN150 son habituales, y Forja Jianing ha suministrado componentes para plantas en China y Corea del Sur que operan con ciclos de mantenimiento de 4 años.
• Generación de energía: En centrales térmicas convencionales y de ciclo combinado, las bridas PN150 se instalan en sistemas de vapor sobrecalentado y agua de alimentación de calderas. La tendencia hacia plantas de mayor eficiencia (con parámetros de vapor de 600 °C y 250 bar) está impulsando la demanda de bridas forjadas en materiales como P91, que ofrecen una resistencia a la fluencia excepcional.
• Industria naval y offshore: En plataformas flotantes y buques de proceso, la fiabilidad de las conexiones es crítica debido a las cargas dinámicas y la corrosión marina. Las bridas PN150 en acero inoxidable dúplex han demostrado una vida útil superior a 15 años en condiciones de exposición directa al agua de mar, según estudios de campo en el Mar del Norte.

Para el año 2026, se prevé que la digitalización de los procesos de selección y pedido de bridas sea una realidad consolidada. Los ingenieros podrán acceder a plataformas en línea donde, introduciendo parámetros como presión, temperatura y material, obtengan recomendaciones de bridas forjadas PN150 con sus dimensiones exactas y certificados digitales. Forja Jianing ya ha implementado un sistema de consulta técnica personalizada que permite a los clientes validar la compatibilidad de sus bridas con los estándares de proyecto antes de la fabricación, reduciendo errores y plazos de entrega.

Consideraciones de selección y mantenimiento para bridas PN150 forjadas

Al seleccionar una brida forjada PN150, es necesario evaluar varios parámetros técnicos más allá de la presión nominal. En primer lugar, el tipo de cara de sellado: cara plana (FF), cara realzada (RF) o junta de anillo (RTJ). Para presiones de 150 bar, la cara realzada con junta espiral metálica es la opción más común, ya que proporciona un sellado eficaz con un par de apriete moderado. En aplicaciones críticas como gas natural licuado, se recomienda la cara RTJ con junta metálica de sección oval, que ofrece una estanqueidad superior incluso en condiciones de criogenia.

Otro factor clave es la selección del material de los pernos. Para bridas PN150, se aconseja el uso de pernos de acero aleado ASTM A193 Grado B7 con tuercas ASTM A194 Grado 2H, capaces de soportar la precarga necesaria sin deformación plástica. Se debe prestar especial atención al par de apriete, que para una brida DN100 PN150 con 8 pernos M22 debe ser de 320-360 Nm, según las especificaciones del fabricante. Un apriete insuficiente puede provocar fugas, mientras que un exceso puede dañar la brida o los pernos. Forja Jianing proporciona tablas de torque recomendado junto con cada pedido, facilitando la instalación correcta.

En cuanto al mantenimiento, las bridas forjadas PN150 requieren inspecciones periódicas, especialmente en sistemas con ciclos térmicos. Se recomienda realizar una prueba de fugas con helio cada 2 años o tras cualquier intervención que implique desmontaje. La revisión visual de la cara de sellado, la medición de la rugosidad y la comprobación del alineamiento de los pernos son prácticas preventivas que prolongan la vida útil del sistema. En caso de detectar corrosión superficial (por ejemplo, en ambientes marinos), se puede aplicar un decapado químico seguido de un pasivado, siempre que la pérdida de espesor no supere el 10 % del valor nominal.

El valor diferencial de un fabricante consolidado en bridas forjadas PN150

En un mercado cada vez más globalizado, la diferencia entre un proyecto exitoso y uno problemático radica con frecuencia en la calidad de los componentes críticos. Las bridas forjadas PN150, por su función de conexión en sistemas de presión, no admiten concesiones en cuanto a materiales, procesos ni certificaciones. La experiencia acumulada por Forja Jianing a lo largo de los años, con miles de bridas suministradas a clientes en más de 30 países, se traduce en un conocimiento profundo de las normativas internacionales, las condiciones de servicio reales y las necesidades de los ingenieros de proyecto.

La capacidad de ofrecer bridas con tiempos de entrega ajustados, sin sacrificar la calidad, es posible gracias a una planta de producción con capacidad para 500 toneladas mensuales y un stock permanente de aceros certificados. Además, el equipo técnico de Forja Jianing asesora a los clientes en la selección del material y el tipo de brida más adecuado para cada aplicación, evitando sobredimensionamientos que incrementan el coste o subdimensionamientos que comprometen la seguridad. Este enfoque de colaboración técnica, combinado con un sistema de gestión de calidad certificado ISO 9001, genera confianza y fidelidad entre los compradores.

Para cualquier consulta técnica sobre bridas forjadas PN150, ya sea para un proyecto de nueva construcción o para la reposición de componentes existentes, los interesados pueden contactar directamente con el equipo de especialistas. (咨询热线：176 9623 6479)

En conclusión, la brida forjada PN150 es una solución técnica madura, fiable y adaptable a las exigencias más variadas de la industria de procesos. Su resistencia mecánica, estabilidad dimensional y larga vida útil la convierten en una elección recomendable para instalaciones que buscan minimizar el riesgo de fugas y maximizar la disponibilidad operativa. La evolución del mercado hacia estándares más exigentes y la digitalización de la documentación técnica hacen que trabajar con un fabricante con solvencia técnica y productiva sea un factor estratégico para cualquier empresa que desee mantener su competitividad en un entorno global de alta exigencia.
