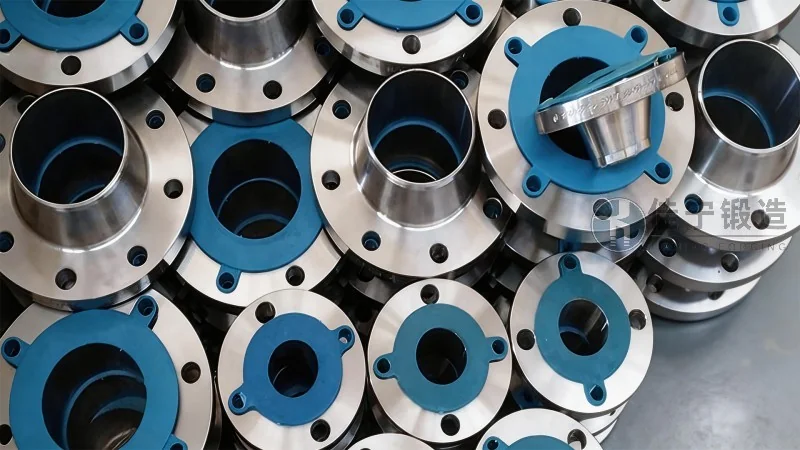

Producto de brida PN40 forjada: introducción y características sobresalientes

Producto de brida PN40 forjada: introducción y características sobresalientes

En la ingeniería de tuberías industriales, la selección de componentes de conexión fiables representa un factor determinante para la seguridad operativa y la eficiencia del sistema. Dentro de este marco, la brida PN40 forjada se ha consolidado como una solución técnica de alto rendimiento, especialmente en aplicaciones que requieren resistir presiones nominales de hasta 40 bar y temperaturas extremas. Este tipo de brida, fabricada mediante procesos de forja en caliente, ofrece una estructura interna homogénea y una densidad molecular superior en comparación con las bridas fundidas o mecanizadas a partir de chapa. La empresa Forja Jianing, con su trayectoria en el sector de componentes forjados, ha desarrollado una línea de bridas PN40 que cumple con los estándares más exigentes de la industria, proporcionando a ingenieros y proyectistas una opción robusta para sistemas de vapor, petróleo, gas, productos químicos y plantas de energía. A continuación, se analizan en profundidad las características técnicas, los procesos de fabricación, las normativas aplicables y las ventajas operativas de estas bridas, con el objetivo de ofrecer una guía completa que facilite la toma de decisiones técnicas informadas. La demanda global de bridas forjadas de alta presión continúa en aumento, impulsada por la expansión de la infraestructura energética y la modernización de plantas industriales. Según proyecciones de mercado para 2026, se espera que el segmento de bridas forjadas para presiones nominales entre 40 y 100 bar crezca a una tasa compuesta anual del 5,8%, lo que refleja la necesidad de componentes capaces de garantizar estanqueidad y durabilidad en condiciones severas. En este contexto, comprender las particularidades de la brida PN40 forjada se vuelve esencial para optimizar los diseños de tuberías y reducir los costos de mantenimiento a largo plazo.

Proceso de fabricación: forja en caliente como garantía de integridad estructural

La brida PN40 forjada se produce mediante un proceso metalúrgico que implica calentar el acero a temperaturas superiores a los 1200 °C y luego deformarlo plásticamente mediante martillos o prensas hidráulicas. Este método modifica la estructura granular del material, eliminando porosidades internas y alineando las fibras metálicas según la forma del componente. El resultado es una pieza con propiedades mecánicas muy superiores a las de una brida fundida, que puede presentar microporos o inclusiones. Forja Jianing emplea aceros al carbono y aceros aleados como ASTM A105, A182 F11, F22, y aceros inoxidables como 304L y 316L, todos certificados según las normas ASTM y EN. Durante el proceso de forja, se controlan rigurosamente parámetros como la temperatura de trabajo, la velocidad de deformación y el enfriamiento posterior, garantizando que la brida alcance los valores de límite elástico y resistencia a la tracción exigidos por la normativa PN40. Posteriormente, las piezas pasan por un tratamiento térmico de normalizado o temple y revenido, dependiendo del grado de acero, para optimizar la dureza y la tenacidad. Cada lote de producción se somete a ensayos no destructivos, incluyendo inspección por partículas magnéticas, ultrasonidos y líquidos penetrantes, para verificar la ausencia de fisuras o defectos superficiales. La trazabilidad completa desde la colada de acero hasta el producto final permite a los clientes acceder a certificados de calidad detallados, un requisito indispensable en proyectos críticos como refinerías o plataformas offshore.

Características técnicas y dimensionales de la brida PN40

La designación PN40, según la norma ISO 7005 o EN 1092-1, indica que la brida puede soportar una presión nominal de 40 bar (aproximadamente 4,0 MPa) a temperatura ambiente. No obstante, su capacidad de servicio disminuye al aumentar la temperatura, siguiendo curvas de reducción establecidas en las tablas de materiales. Por ejemplo, para acero ASTM A105, la presión máxima admisible a 400 °C se reduce a aproximadamente 23 bar. Las dimensiones principales de la brida PN40 forjada incluyen el diámetro nominal (DN), el diámetro exterior, el espesor del cuello, la cantidad y diámetro de los pernos, así como el diámetro del círculo de pernos y la altura del cubo. Forja Jianing fabrica bridas PN40 en rangos desde DN15 hasta DN600, con caras de junta plana (RF), de junta de anillo (RTJ) o tipo macho-hembra. Las bridas con cara realzada (RF) son las más comunes en aplicaciones generales, mientras que las RTJ se emplean en servicios de alta presión o fluidos peligrosos. La altura del cuello (hub) es un parámetro crítico, ya que proporciona rigidez adicional a la unión, reduciendo las tensiones en la soldadura. En comparación con las bridas de cuello soldable de menor espesor, las bridas PN40 forjadas presentan un cubo más largo y robusto, lo que les confiere una mayor capacidad para absorber cargas axiales y momentos flectores. Esto resulta particularmente ventajoso en sistemas sujetos a vibraciones o ciclos térmicos, como en calderas o intercambiadores de calor.

Normativas y estándares aplicables

Las bridas PN40 forjadas deben cumplir con un conjunto de normativas internacionales que aseguran su intercambiabilidad y seguridad. Las más relevantes son: EN 1092-1 (tipo 11, 12, 13 y 14), ISO 7005, ASME B16.5 (aunque esta especifica clase 150, 300, 600, etc., para el sistema de pulgadas, mientras PN es el sistema métrico europeo), y DIN 2633 (para bridas de cuello soldable PN40). En la práctica, muchos proyectos internacionales exigen la certificación CE marcado según el Reglamento de Productos de Construcción (CPR) o la directiva de equipos a presión (PED 2014/68/EU). Forja Jianing asegura que todas sus bridas PN40 son fabricadas bajo sistemas de gestión de calidad ISO 9001:2015 y cuentan con la documentación técnica necesaria para inspecciones por parte de terceros (como Bureau Veritas, Lloyd's o DNV). Además, la empresa mantiene un laboratorio interno acreditado para pruebas de tracción, impacto Charpy, dureza Brinell y análisis químico. Para aplicaciones en ambientes corrosivos o criogénicos, se ofrecen certificados de ensayos de corrosión bajo tensión (SSC) o pruebas de resiliencia a baja temperatura, según lo requiera la especificación del cliente. La adhesión a estos estándares no solo garantiza el cumplimiento legal, sino que también facilita la aceptación de las bridas en inspecciones de plantas y auditorías de seguridad.

Selección de materiales y tratamientos superficiales

La elección del material para una brida PN40 forjada depende de las condiciones de servicio: temperatura, presión, corrosividad del fluido y requisitos normativos. Los aceros al carbono como ASTM A105 son la opción económica para servicios no corrosivos hasta 425 °C. Para temperaturas más altas o fluidos con hidrógeno, se recomiendan aceros aleados como ASTM A182 F11 (1,25% Cr-0,5% Mo) o F22 (2,25% Cr-1% Mo), que ofrecen mayor resistencia a la fluencia y a la corrosión por azufre. En entornos marinos o con cloruros, los aceros inoxidables austeníticos como 316L (con bajo carbono) proporcionan una resistencia superior a la corrosión por picaduras. Forja Jianing también suministra bridas en acero dúplex (UNS S31803) para aplicaciones en plataformas offshore y plantas desalinizadoras, donde se combinan altas resistencias mecánicas y a la corrosión. El tratamiento superficial estándar incluye un recubrimiento de aceite protector contra la oxidación durante el almacenamiento y transporte. Para usos en atmósferas agresivas, se puede aplicar galvanizado en caliente, pintura epoxi o recubrimientos de zinc laminado. En proyectos de alta exigencia estética o con requerimientos de limpieza superficial, se ofrece el acabado arenado (SA 2.5) o decapado químico, garantizando superficies libres de cascarilla y listas para recubrimientos especiales.

Ventajas operativas frente a bridas fundidas

La brida PN40 forjada presenta varias ventajas técnicas que justifican su uso preferente en sistemas críticos. En primer lugar, la ausencia de defectos internos como poros o sopladuras, típicos en piezas fundidas, elimina puntos de concentración de tensiones que podrían derivar en fugas o roturas prematuras. En segundo lugar, la estructura de fibra continua del forjado mejora la resistencia a la fatiga cíclica y a la carga de impacto, lo que es crucial en plantas con paradas y arranques frecuentes. Estudios comparativos realizados por institutos de soldadura indican que las juntas soldadas con bridas forjadas presentan una menor probabilidad de fisuración en la zona afectada térmicamente (ZAT) debido a la homogeneidad del material base. Además, el proceso de forja permite obtener un grano más fino en el acero, lo que se traduce en mejores propiedades de tenacidad a baja temperatura. Para aplicaciones criogénicas, las bridas forjadas en acero inoxidable 304L o 316L son capaces de soportar temperaturas de hasta -196 °C sin perder ductilidad, mientras que las bridas fundidas suelen presentar una transición dúctil-frágil a temperaturas más altas. Desde el punto de vista de la vida útil, una brida forjada bien seleccionada puede superar los 20 años de servicio en condiciones normales, con un mantenimiento mínimo. Forja Jianing ha documentado casos de éxito en los que sus bridas PN40 han operado en líneas de vapor de media presión durante más de 15 años sin necesidad de reemplazo, reduciendo los costos de ciclo de vida para los operadores.

Aplicaciones industriales típicas

Las bridas PN40 forjadas de Forja Jianing se utilizan en una amplia variedad de sectores industriales. En la industria petroquímica, son componentes estándar en tuberías de proceso que transportan hidrocarburos líquidos y gaseosos a presiones medias. En plantas de generación de energía, tanto térmica como de ciclo combinado, aparecen en sistemas de vapor auxiliar, líneas de condensado y circuitos de refrigeración. La industria alimentaria y farmacéutica requiere aceros inoxidables para garantizar la higiene, y las bridas PN40 en 316L ofrecen una superficie fácil de limpiar y resistente a los productos químicos de limpieza CIP. En sistemas de protección contra incendios, las bridas forjadas aseguran la integridad de las tuberías de rociadores y espuma, incluso bajo exposición directa al fuego durante un tiempo limitado. También son comunes en plantas de tratamiento de agua, sistemas de vapor industrial y redes de calefacción urbana. La versatilidad de estas bridas se ve reforzada por la posibilidad de fabricarlas en configuraciones especiales, como bridas ciegas, bridas de cuello soldable, bridas deslizantes o bridas roscadas, siempre dentro de la misma clase PN40. Forja Jianing ofrece asesoría técnica para la selección del tipo de cara y junta más adecuada, teniendo en cuenta el fluido, la temperatura y los requisitos de mantenimiento.

Procedimiento de instalación y buenas prácticas

Para garantizar el rendimiento óptimo de una brida PN40 forjada, es fundamental seguir un procedimiento de instalación adecuado. Antes del montaje, se deben limpiar las caras de junta y las superficies de contacto, eliminando cualquier resto de grasa, suciedad o cascarilla. Se recomienda utilizar una junta plana de espiral de grafito o de PTFE, dependiendo de la temperatura y compatibilidad química. Los pernos deben ser de alta resistencia, típicamente grado B7 o B16, con tuercas grado 2H, y lubricarse ligeramente para asegurar un par de apriete uniforme. El apriete se realiza en tres pasos cruzados, utilizando una llave dinamométrica calibrada, hasta alcanzar el par especificado en la tabla de pernos de la norma correspondiente. Forja Jianing recomienda no exceder el 70% del límite elástico del perno para evitar deformaciones permanentes. Después del primer ciclo térmico, se debe realizar un re-apriete en frío para compensar la relajación de la junta. En sistemas sometidos a altas temperaturas, se aconseja el uso de pernos con rosca completa o rosca parcial, según la longitud del cubo. La alineación de las bridas antes de soldar es crítica: la desviación angular no debe superar 1 mm por cada 100 mm de diámetro, y el desalineamiento radial debe ser inferior a 0,5 mm. Para soldar bridas de cuello, se emplean procedimientos de soldadura precalificados (WPS) con precalentamiento y tratamiento térmico posterior, según el espesor y el material. Estas prácticas, junto con la calidad intrínseca de las bridas forjadas de Forja Jianing, minimizan los riesgos de fugas y prolongan la vida útil del sistema.

Control de calidad y certificaciones

Forja Jianing ha implementado un sistema de aseguramiento de calidad que cubre todas las etapas, desde la recepción de materias primas hasta la expedición del producto terminado. Cada componente recibe un código de lote único que permite rastrear el certificado de colada, los resultados de ensayos mecánicos y los parámetros de forja. Los laboratorios internos realizan pruebas de dureza (Brinell, Rockwell y Vickers), análisis de composición química mediante espectrometría de emisión óptica, ensayos de tracción a temperatura ambiente y elevada, así como pruebas de impacto Charpy a diferentes temperaturas. Para pedidos que lo requieran, se pueden realizar inspecciones por ultrasonidos según ASTM A388 o EN 10228-3, tanto en estado forjado como después del mecanizado. La empresa dispone de certificaciones ISO 9001:2015, PED 2014/68/EU para categorías II y III, y puede emitir certificados tipo 3.1 o 3.2 según EN 10204. Además, Forja Jianing colabora con entidades de inspección reconocidas para proyectos que exigen verificación independiente. Esta rigurosidad en el control de calidad se traduce en una tasa de rechazos inferior al 0,5% anual, muy por debajo de la media del sector. Los clientes que optan por las bridas PN40 forjadas de Forja Jianing no solo adquieren un componente técnicamente superior, sino también una garantía documental que simplifica las auditorías y certificaciones finales de la planta.

Perspectivas de mercado y tendencias tecnológicas hacia 2026

El mercado global de bridas forjadas experimenta una transformación impulsada por la digitalización y la sostenibilidad. Para 2026, se prevé que la adopción de gemelos digitales y el mantenimiento predictivo requieran componentes con trazabilidad habilitada para IoT. Forja Jianing ya ha iniciado la integración de códigos QR grabados en las bridas que enlazan a informes de calidad en la nube, permitiendo a los ingenieros acceder a datos históricos de cada lote. Otra tendencia relevante es la creciente demanda de aceros de baja aleación con mayor resistencia a la corrosión por CO₂ y H₂S, en respuesta a los proyectos de captura y almacenamiento de carbono (CCS) y la producción de hidrógeno verde. Las bridas PN40 forjadas en acero inoxidable dúplex y superdúplex están ganando terreno en estos sectores. Asimismo, la eficiencia energética en la fabricación está llevando a optimizar los procesos de forja mediante simulaciones por elementos finitos, reduciendo el consumo de material y energía. Forja Jianing invierte continuamente en I+D para mejorar la relación resistencia-peso de sus bridas, lo que permite reducir el espesor de las tuberías sin comprometer la seguridad. Por otro lado, la normalización europea avanza hacia la armonización de las dimensiones PN con las clases ASME, facilitando la interoperabilidad entre sistemas métricos e imperiales. Los ingenieros que diseñan instalaciones multipropósito encuentran en las bridas PN40 forjadas de Forja Jianing una solución flexible que puede adaptarse a diferentes códigos de diseño sin modificaciones sustanciales. Con estos desarrollos, el producto no solo se mantiene relevante, sino que se posiciona como un habilitador tecnológico para la industria 4.0.

Selección y dimensionamiento: criterios prácticos para el ingeniero

A la hora de seleccionar una brida PN40 forjada para un proyecto específico, es necesario considerar varios factores más allá de la presión nominal. La temperatura de diseño, el material del fluido, el número de ciclos térmicos esperados y las cargas externas (viento, sismo, dilatación térmica) deben evaluarse conjuntamente. Forja Jianing pone a disposición de los clientes una tabla de selección que relaciona el material, la temperatura máxima y la presión máxima admisible. Por ejemplo, para una brida en ASTM A105 trabajando a 50 °C, la presión máxima es 40 bar; a 300 °C, baja a 30 bar; a 400 °C, a 23 bar. Si se requiere operar a 500 °C, es necesario usar acero aleado F11 (presión máxima 18 bar a esa temperatura). El diámetro nominal también influye: a mayor DN, menor presión admisible debido a las mayores tensiones circunferenciales. Para DN600 en A105, la presión a 50 °C se limita a 36 bar según EN 1092-1. Además, la elección del tipo de cara depende de la junta: la cara realzada (RF) es adecuada para juntas planas de grafito o PTFE; la cara de junta de anillo (RTJ) requiere un anillo ovalado o octogonal y se usa en servicios severos. Forja Jianing ofrece asistencia técnica para calcular el par de apriete necesario en función del material de la junta y la lubricación de los pernos, garantizando que la fuerza de sellado sea suficiente sin dañar las superficies. En proyectos con restricciones de espacio, se pueden suministrar bridas con cuello reducido o con dimensiones especiales, siempre que se justifique mediante cálculo de tensiones. La experiencia acumulada por Forja Jianing en más de 500 proyectos en todo el mundo permite ofrecer soluciones personalizadas sin alargar los plazos de entrega.

Mantenimiento y vida útil

Las bridas PN40 forjadas requieren un mantenimiento mínimo, pero ciertas prácticas pueden extender su vida útil de forma significativa. Se recomienda realizar inspecciones visuales periódicas para detectar signos de corrosión, fugas o deformaciones. En sistemas con ciclos térmicos, es conveniente verificar el apriete de los pernos después de cada parada programada, especialmente durante el primer año de operación. La sustitución de las juntas cada 5 años o cuando se observe endurecimiento es una práctica habitual. Para ambientes corrosivos, se puede aplicar un recubrimiento protector adicional sobre la brida y los pernos, como pintura rica en zinc o cinta anticorrosiva. Forja Jianing proporciona recomendaciones detalladas de mantenimiento en el manual técnico que acompaña cada pedido. En condiciones normales de operación, la vida útil de una brida forjada PN40 supera los 20 años. En plantas donde se han instalado bridas de Forja Jianing hace más de una década, los informes de inspección muestran desgastes mínimos en las caras de junta y ausencia de fisuras en el cuello. Esta longevidad se traduce en un costo total de propiedad muy competitivo, ya que reduce los gastos de reposición y las paradas no programadas. Para los ingenieros de mantenimiento, disponer de bridas con trazabilidad completa simplifica la planificación de recambios y la gestión del ciclo de vida de los activos.

Compromiso de Forja Jianing con la calidad y el servicio

Forja Jianing no solo fabrica bridas PN40 forjadas, sino que ofrece un servicio integral que incluye asesoramiento técnico previo a la compra, soporte durante la instalación y seguimiento postventa. La empresa cuenta con un equipo de ingenieros de aplicaciones que pueden visitar las instalaciones del cliente para evaluar las condiciones de servicio y recomendar la solución más adecuada. El stock permanente de bridas en acero al carbono y acero inoxidable en dimensiones comunes (DN15 a DN300) permite entregas rápidas, mientras que los pedidos de grandes diámetros o materiales especiales se fabrican en plazo acordado. Forja Jianing gestiona los certificados de calidad de forma digital, facilitando su inclusión en los expedientes de proyecto. Además, la compañía ha establecido alianzas con laboratorios de ensayo acreditados para ofrecer pruebas adicionales, como medición de dureza en el lugar o análisis metalográficos, sin costes adicionales para el cliente. Para consultas técnicas o solicitudes de cotización, el cliente puede contactar directamente al equipo comercial. Forja Jianing está comprometida con la mejora continua y la satisfacción del cliente, valores que se reflejan en cada brida que sale de sus instalaciones. (咨询热线：176 9623 6479)
