Producto de brida soldada plana cara RF forjada: introducción y características ventajosas

En el dinámico entorno de la ingeniería de fluidos y sistemas de tuberías, la selección de componentes de conexión no es una decisión menor, sino un factor determinante para la seguridad, eficiencia y longevidad de toda la instalación. Entre los diversos tipos de uniones, la brida soldada plana con cara realzada (RF) forjada se ha consolidado como una solución estándar y altamente fiable en aplicaciones de media y baja presión. A diferencia de las bridas de cuello soldable, la brida plana se desliza sobre el tubo y se fija mediante una soldadura de filete tanto en el interior como en el exterior, ofreciendo una geometría simple pero robusta. El proceso de forja, en lugar del moldeo por fundición, otorga a estas bridas una estructura interna libre de porosidades y una fibra de grano alineada, lo que se traduce en una resistencia mecánica y a la fatiga muy superior. En este artículo, exploraremos a fondo las características técnicas, las ventajas operativas, los criterios de selección y las tendencias de mercado para 2026 de este componente esencial, posicionando a Forja Jianing como un referente en su fabricación de alta calidad.

La elección entre una brida de cuello y una brida plana suele depender de las condiciones de servicio. La brida soldada plana, también conocida como brida deslizante (Slip-On), es especialmente apreciada por su facilidad de montaje y su menor costo inicial. Sin embargo, cuando se combina con una cara realzada (RF) y un proceso de forja, sus prestaciones se elevan considerablemente. La cara realzada proporciona una superficie de contacto definida para la junta, concentrando la presión de apriete y garantizando un sellado efectivo incluso en condiciones de temperatura y presión fluctuantes. La forja, por su parte, elimina las imperfecciones internas típicas de la fundición, resultando en una pieza más densa, tenaz y con mayor capacidad para soportar esfuerzos cíclicos. Para los ingenieros y responsables de compras del sector industrial, comprender estas diferencias es el primer paso para optimizar el rendimiento de sus redes de tuberías y reducir los costos de mantenimiento a largo plazo.

El mercado global de bridas forjadas está experimentando una transformación significativa, impulsado por la creciente demanda de infraestructuras energéticas, plantas petroquímicas y sistemas de generación de energía. Según proyecciones del sector para 2026, se espera un crecimiento sostenido en la adopción de bridas forjadas de alta integridad, especialmente en regiones con estrictas normativas de seguridad industrial. En este contexto, la brida soldada plana cara RF forjada se posiciona como una opción equilibrada entre rendimiento y economía. Su diseño permite una inspección visual directa de la soldadura, un aspecto crítico para garantizar la calidad de la unión en campo. A continuación, desglosaremos sus características técnicas, ventajas comparativas y las mejores prácticas para su selección e instalación, ofreciendo una guía completa para profesionales que buscan soluciones de conexión robustas y fiables.

Definición y Arquitectura Técnica de la Brida Soldada Plana Cara RF Forjada

Para apreciar plenamente las ventajas de este componente, es fundamental comprender su diseño y el proceso de fabricación. La brida soldada plana cara RF forjada se caracteriza por tres elementos distintivos: el tipo de unión, el acabado de la cara y el método de producción.

• Diseño de Brida Plana (Slip-On): Esta brida presenta un orificio interior ligeramente mayor que el diámetro exterior del tubo, lo que permite que se deslice sobre él antes de la soldadura. Requiere dos soldaduras de filete: una en el interior del cubo y otra en el exterior. Esta configuración es ideal para aplicaciones donde se valora la facilidad de alineación y montaje, ya que no requiere una precisión tan alta como en las bridas de cuello.

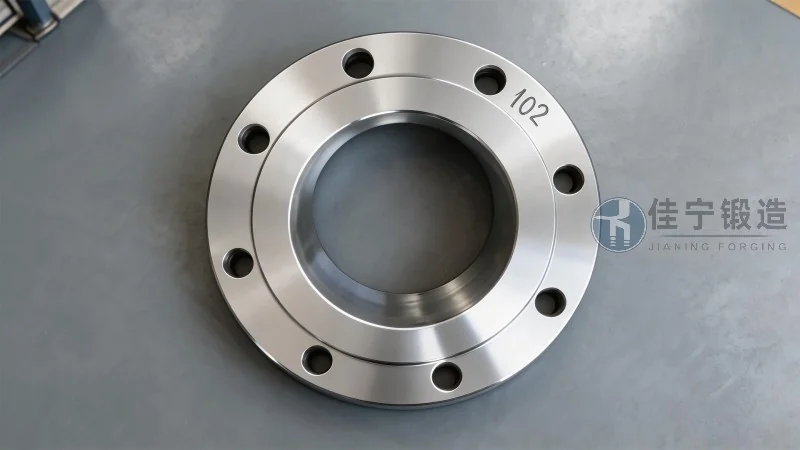

• Cara Realzada (RF - Raised Face): La superficie de sellado no es plana, sino que presenta una elevación anular concéntrica de aproximadamente 1.6 mm a 6.4 mm de altura, dependiendo de la clase de presión. Esta realzada concentra la fuerza de apriete sobre la junta, creando un sello hermético más efectivo que en las bridas de cara plana (FF), especialmente en servicios con fluidos volátiles o a temperaturas elevadas. La rugosidad superficial de la cara RF suele especificarse entre 125 y 250 micras RMS, lo que proporciona la fricción adecuada para la junta.
• Proceso de Forja: La forja implica la deformación del acero caliente mediante presión controlada para darle la forma del cubo y el disco de la brida. Este proceso alinea la fibra del grano del metal, mejorando significativamente la resistencia a la tracción, la tenacidad y la resistencia a la fatiga en comparación con las bridas fundidas. Las bridas forjadas no presentan porosidad, inclusiones de arena ni cavidades internas, defectos comunes en la fundición que pueden convertirse en puntos de fuga bajo presión.

La combinación de estos tres elementos da como resultado un componente que ofrece una excelente relación resistencia-peso y una fiabilidad de sellado superior. En Forja Jianing, cada brida se fabrica siguiendo estrictos controles dimensionales y de material, asegurando su conformidad con las normas internacionales más exigentes.

Ventajas Estratégicas de Elegir Bridas Forjadas frente a Fundidas

La decisión entre bridas forjadas y fundidas no es trivial, y tiene un impacto directo en la seguridad y el costo total del ciclo de vida del sistema. Las ventajas de las bridas forjadas son cuantificables y decisivas para aplicaciones críticas.

• Integridad Estructural Superior: La forja elimina la porosidad interna y las microfisuras, defectos inherentes al proceso de fundición. Esto se traduce en una mayor capacidad de carga y una vida útil más larga. En condiciones de presión cíclica o vibración, las bridas forjadas mantienen su integridad estructural, reduciendo drásticamente el riesgo de fallos catastróficos.
• Resistencia Mecánica Mejorada: Gracias a la alineación de la fibra del grano, las bridas forjadas presentan una resistencia a la tracción y al impacto significativamente mayor. Los estudios metalúrgicos demuestran que las piezas forjadas pueden soportar tensiones hasta un 30% mayores que las fundidas del mismo material y espesor. Esta característica es vital en sistemas de vapor, agua caliente o fluidos corrosivos a alta presión.
• Fiabilidad en el Sellado: La cara realzada (RF) en una brida forjada ofrece una superficie de sellado más consistente y libre de irregularidades. Al concentrar la presión de la junta en un área más pequeña y controlada, se consigue un sellado hermético incluso con juntas más delgadas y económicas. Esto no solo mejora la estanqueidad, sino que también reduce el par de apriete necesario en los tornillos.
• Menor Costo de Mantenimiento a Largo Plazo: Aunque el costo inicial de una brida forjada puede ser ligeramente superior al de una fundida, su mayor durabilidad y resistencia a la fatiga reducen la frecuencia de reemplazo y las paradas no planificadas. Para una planta industrial, una parada no programada puede costar miles de euros por hora. La inversión en bridas forjadas es, por tanto, una decisión de ingeniería económica a largo plazo.

En resumen, para aplicaciones donde la seguridad y la continuidad operativa son primordiales —como en refinerías, plantas químicas, centrales eléctricas y sistemas de vapor—, las bridas forjadas son la opción técnicamente superior. Forja Jianing se compromete a suministrar componentes que cumplan con los más altos estándares de calidad, garantizando un rendimiento fiable en las condiciones más exigentes.

Parámetros Clave de Selección y Normativa Aplicable (2026)

Seleccionar la brida correcta requiere un análisis cuidadoso de varios parámetros técnicos y normativos. A continuación, se presentan los criterios esenciales que los ingenieros deben considerar para garantizar una selección óptima en proyectos de 2026.

• Clase de Presión (Class): Las bridas se clasifican según su capacidad de presión-temperatura, siguiendo normas como ASME B16.5 o EN 1092-1. Las clases más comunes para bridas planas RF forjadas son Class 150, Class 300, Class 600 y Class 900. La clase define el espesor del disco, el diámetro del círculo de pernos y la altura de la cara realzada. Es crucial seleccionar la clase que supere las condiciones máximas de servicio, incluyendo los picos de presión.
• Material y Estándar: El material de la brida debe ser compatible con el fluido transportado y las condiciones de temperatura. Los aceros al carbono (ASTM A105) son los más utilizados para servicios generales, mientras que los aceros inoxidables (ASTM A182 F304/F316) son necesarios para entornos corrosivos o criogénicos. La norma ASTM A105 es el estándar de facto para bridas forjadas de acero al carbono, especificando la composición química y las propiedades mecánicas del material.
• Dimensiones y Tolerancias: Las dimensiones críticas incluyen el diámetro interior (para que coincida con el tubo), el diámetro exterior, el espesor del disco, el diámetro del círculo de pernos y el número y tamaño de los agujeros. Las tolerancias dimensionales deben cumplir estrictamente con la norma aplicable para garantizar la intercambiabilidad y un montaje sin problemas. Por ejemplo, el diámetro interior de una brida plana debe ser de 1/16 de pulgada (1.6 mm) mayor que el diámetro exterior del tubo para tuberías de hasta 12 pulgadas.
• Acabado Superficial de la Cara RF: La rugosidad de la cara de sellado es crítica para el rendimiento de la junta. Como se mencionó, un acabado de 125 a 250 micras RMS es estándar para juntas de espiral y de hoja. Un acabado demasiado liso puede reducir la fricción y provocar el deslizamiento de la junta, mientras que uno demasiado rugoso puede dañar la junta y provocar fugas. La verificación de la rugosidad con un perfilómetro es una práctica recomendada durante la inspección de recepción.

Para el año 2026, se espera una mayor armonización de las normas internacionales, con un énfasis creciente en la trazabilidad del material y los certificados de calidad. Los fabricantes como Forja Jianing ya implementan sistemas de gestión de calidad que permiten rastrear cada lote de producción, desde la materia prima hasta el producto final, ofreciendo total transparencia a sus clientes. Esta trazabilidad es un factor diferenciador en proyectos de infraestructura crítica.

Tendencias del Sector Industrial y Aplicaciones para 2026

El mercado de componentes forjados para tuberías está evolucionando rápidamente, impulsado por la digitalización, la sostenibilidad y la necesidad de plantas más seguras y eficientes. Para 2026, se identifican varias tendencias clave que influirán en la demanda y especificación de bridas soldadas planas cara RF forjadas.

• Energías Renovables y Almacenamiento: El auge de la energía eólica, solar y especialmente el almacenamiento de energía mediante baterías y sistemas de hidrógeno verde requiere componentes de alta fiabilidad. Las bridas forjadas se utilizan en sistemas de refrigeración, transporte de fluidos térmicos y en las estaciones de servicio de hidrógeno, donde la estanqueidad y la resistencia a la fragilización por hidrógeno son críticas.
• Digitalización y Gemelos Digitales: La industria 4.0 impulsa la creación de gemelos digitales de las plantas, donde cada componente, incluidas las bridas, tiene un historial digital. Se espera que los fabricantes proporcionen datos detallados de cada pieza, incluyendo certificados de material, informes de forja y resultados de ensayos no destructivos. Forja Jianing se prepara para integrar sus procesos con plataformas digitales que ofrezcan esta información en tiempo real.
• Sostenibilidad y Reducción de Emisiones: Las normativas ambientales más estrictas exigen minimizar las fugas fugitivas de gases y vapores. Esto impulsa la demanda de bridas con superficies de sellado de alta calidad y sistemas de apriete optimizados. Las bridas RF forjadas, con su capacidad de sellado superior, son una solución efectiva para cumplir con los objetivos de reducción de emisiones en refinerías y plantas químicas.
• Infraestructura de Agua y Saneamiento: La inversión en infraestructura hídrica para el tratamiento y distribución de agua potable y residual sigue siendo una prioridad global. Las bridas forjadas de acero inoxidable son la opción preferida para estas aplicaciones debido a su resistencia a la corrosión y larga vida útil. La facilidad de montaje de la brida plana simplifica las reparaciones en campo, un factor importante para redes de tuberías extensas.

En este contexto, la demanda de bridas forjadas de alta calidad y con certificación completa seguirá creciendo. Los profesionales del sector valoran cada vez más la fiabilidad y la trazabilidad por encima del precio inicial, lo que beneficia a fabricantes establecidos como Forja Jianing.

Control de Calidad y Prácticas de Inspección Esenciales

La calidad de una brida forjada no se improvisa; es el resultado de un riguroso control en cada etapa del proceso productivo. Para garantizar que una brida soldada plana cara RF forjada cumpla con las especificaciones, se aplican una serie de ensayos y verificaciones.

• Inspección Dimensional: Se verifica el 100% de las bridas para asegurar que todas las dimensiones (diámetro interior, exterior, espesor, círculo de pernos, altura de la cara RF) estén dentro de las tolerancias especificadas por la norma. Se utilizan calibres, micrómetros y plantillas de pernos para esta tarea.
• Ensayos No Destructivos (END): Los métodos más comunes incluyen:
  • Inspección Visual (VT): Para detectar defectos superficiales como grietas, pliegues o porosidad.
  • Líquidos Penetrantes (PT): Para identificar fisuras superficiales abiertas que no son visibles a simple vista.
  • Partículas Magnéticas (MT): Aplicable a materiales ferromagnéticos (acero al carbono) para detectar discontinuidades superficiales y subsuperficiales.
  • Ultrasonidos (UT): Para verificar la integridad interna de la brida y descartar inclusiones o laminaciones. Es especialmente importante en bridas para servicios críticos.
• Certificación de Material: Cada lote de bridas debe ir acompañado de un certificado de material que garantice la composición química y las propiedades mecánicas (resistencia a la tracción, límite elástico, alargamiento) según la norma aplicable (por ejemplo, ASTM A105). La trazabilidad del material es obligatoria para proyectos bajo normativas como ASME o PED.
• Prueba de Presión: Aunque no se realiza en cada brida individual, se pueden realizar pruebas hidrostáticas en muestras para validar la capacidad de sellado y la resistencia a la presión. La norma ASME B16.5 permite pruebas aleatorias según el tipo y la clase de la brida.

La implementación de un sistema de calidad robusto, como ISO 9001, es un indicador de la capacidad de un fabricante para entregar productos consistentes y fiables. Forja Jianing invierte continuamente en equipos de inspección avanzada y en la formación de su personal técnico para garantizar que cada brida que sale de la planta cumpla con los más altos estándares de calidad del mercado.

Forja Jianing: Tecnología y Compromiso en la Fabricación de Bridas Forjadas

En el competitivo mercado de componentes forjados, la diferenciación se logra a través de la tecnología, la experiencia y un compromiso inquebrantable con la calidad. Forja Jianing ha construido su reputación sobre estos pilares, convirtiéndose en un proveedor de referencia para bridas soldadas planas cara RF forjadas.

Nuestra planta de producción cuenta con prensas de forja de última generación que permiten un control preciso de la temperatura y la deformación del metal. Este control de procesos asegura que cada pieza tenga una estructura de grano uniforme y libre de defectos. Además, disponemos de un laboratorio de metrología equipado con máquinas de medición por coordenadas (CMM) y perfilómetros de rugosidad para verificar las dimensiones críticas y el acabado superficial de la cara RF.

Uno de los casos de éxito más recientes de Forja Jianing fue el suministro de más de 5,000 bridas planas RF forjadas en acero inoxidable A182 F316 para una planta de tratamiento de agua en el sudeste asiático. El proyecto exigía tolerancias dimensionales muy estrictas y una rugosidad superficial controlada para garantizar un sellado perfecto con juntas de espiral metálicas. Nuestro equipo de ingeniería trabajó en estrecha colaboración con el cliente para optimizar el diseño y los parámetros de forja, logrando un plazo de entrega récord sin comprometer la calidad. Las inspecciones de recepción por parte del cliente confirmaron una tasa de conformidad del 99.8%, un testimonio de nuestra excelencia operativa.

Para el año 2026, estamos ampliando nuestra capacidad de producción con nuevas líneas de forja automatizadas y un sistema de gestión de trazabilidad basado en blockchain, que permitirá a nuestros clientes acceder al historial completo de cada brida desde su origen. Esta inversión refleja nuestro compromiso con la innovación y la transparencia, valores que nos posicionan como un socio estratégico para proyectos de infraestructura y energía a nivel global. Si busca un proveedor que combine calidad técnica, capacidad de entrega y un enfoque orientado al cliente, Forja Jianing es la elección correcta.

En un mercado donde la seguridad y la eficiencia son innegociables, la selección de una brida soldada plana cara RF forjada de alta calidad es una inversión en la continuidad operativa de su planta. La combinación de la facilidad de montaje de la brida plana con la fiabilidad del sellado de la cara realzada y la resistencia superior del proceso de forja ofrece una solución equilibrada y de alto rendimiento para una amplia gama de aplicaciones industriales. Al considerar sus necesidades de conexión, evalúe no solo el precio inicial, sino el costo total del ciclo de vida, incluyendo el mantenimiento, el riesgo de paradas y la vida útil del componente.

La tendencia del mercado hacia una mayor exigencia en calidad, trazabilidad y sostenibilidad hace que la elección de un fabricante con experiencia y capacidad técnica sea más importante que nunca. Forja Jianing está preparada para afrontar estos retos, ofreciendo productos que cumplen con las normas internacionales más exigentes y un servicio técnico que acompaña al cliente desde la fase de diseño hasta la instalación. Nuestra inversión continua en tecnología y procesos nos permite ofrecer bridas forjadas que no solo cumplen, sino que superan las expectativas del sector.

Para cualquier consulta técnica o proyecto que requiera bridas soldadas planas cara RF forjadas de alta calidad, le invitamos a contactar a nuestro equipo de ingenieros. Estamos listos para asesorarle en la selección del producto óptimo para su aplicación específica y ofrecerle una solución competitiva y fiable. (咨询热线：176 9623 6479)
