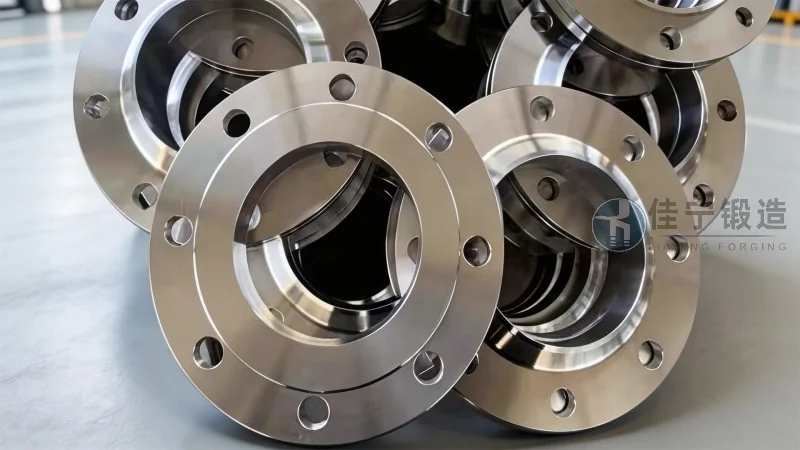

Producto de brida plana soldada forjada: introducción y ventajas clave

1. Contexto y relevancia de la brida plana soldada forjada en la industria actual

En el panorama industrial de 2026, la demanda de componentes de conexión confiables y de alto rendimiento sigue en aumento, impulsada por la expansión de infraestructuras energéticas, plantas petroquímicas, sistemas de tuberías en alta presión y proyectos de generación de energía. Dentro de este ecosistema, la brida plana soldada forjada ocupa un lugar estratégico por su equilibrio entre resistencia mecánica, facilidad de instalación y costo operativo. A diferencia de las bridas fundidas, que pueden presentar porosidad o inclusiones, las bridas forjadas ofrecen una estructura granular más densa y homogénea, lo que se traduce en una vida útil más prolongada y menor riesgo de fugas en condiciones extremas.

El proceso de forja elimina defectos internos típicos de la fundición, alineando las fibras del metal con la forma de la pieza. Esto resulta en una mejora significativa en la resistencia a la fatiga y a la corrosión bajo tensión. Para sectores como el gas natural licuado, la refinación de petróleo o la industria química, donde las fallas en juntas bridadas pueden causar paradas no programadas con pérdidas millonarias, la elección del tipo de brida no es un detalle menor. La brida plana soldada forjada se ha consolidado como una solución para aplicaciones de media y baja presión, ofreciendo una superficie de contacto amplia que facilita el sellado con juntas planas y reduce la concentración de esfuerzos en la soldadura.

Además, las tendencias globales hacia la estandarización de especificaciones —como ASME B16.5, EN 1092-1 y DIN 2631— obligan a los fabricantes a mantener tolerancias dimensionales estrictas. Forja Jianing, con años de experiencia en el conformado de acero al carbono, acero inoxidable y aleaciones especiales, ha desarrollado procesos de forja en caliente controlada que garantizan una repetibilidad dimensional dentro de los márgenes más exigentes. En un mercado donde la trazabilidad y la certificación de materiales son cada vez más demandadas, contar con un proveedor que integre desde la materia prima hasta el tratamiento térmico final es una ventaja competitiva innegable.

2. Características técnicas y proceso de fabricación de la brida plana soldada forjada

La brida plana soldada forjada se caracteriza por un cuello corto o sin cuello, con una cara plana que se suelda directamente al extremo de la tubería. Su diseño permite una transferencia de carga gradual desde la tubería hacia la brida, minimizando las concentraciones de tensión en la unión soldada. A continuación, se detallan los aspectos clave de su fabricación:

• Selección de materia prima: Se utilizan barras o lingotes de acero con certificación de colada, cumpliendo normas ASTM A105, A350 LF2, A182 F304/316, entre otras. Cada lote es sometido a análisis químico y ensayos mecánicos previos al proceso de forja.
• Forja en caliente: El material se calienta a temperaturas entre 1100 °C y 1250 °C, dependiendo de la aleación, y se deforma plásticamente mediante prensas hidráulicas de alta tonelaje. Este proceso refina la estructura cristalina, elimina segregaciones y mejora la tenacidad.
• Tratamiento térmico post-forja: Se aplica normalizado, revenido o temple y revenido según la especificación del cliente. Por ejemplo, para bridas ASTM A105 se realiza normalizado a 870 °C seguido de enfriamiento al aire, logrando una dureza homogénea y propiedades mecánicas estables.
• Mecanizado de precisión: Una vez forjada y tratada, la pieza pasa por centros de mecanizado CNC que garantizan tolerancias en el diámetro interior, espesor de cara y acabado superficial (Ra 3.2 µm o mejor). Se realiza un control dimensional con calibres y máquinas de medición por coordenadas.
• Inspección y certificación: Cada brida se somete a pruebas de dureza Brinell, ensayos de tracción, impacto Charpy (si se requiere), y examen no destructivo por partículas magnéticas o líquidos penetrantes. Se emiten certificados de conformidad según EN 10204 tipo 3.1 o 3.2.

El resultado es un componente con propiedades mecánicas superiores a las de las bridas fundidas: límite elástico típico de 250 MPa para acero al carbono, alargamiento superior al 20 %, y resiliencia suficiente para soportar cargas cíclicas en sistemas con vibraciones. En comparación con las bridas de cuello soldable, la versión plana soldada resulta más económica en aplicaciones de baja presión (hasta 300 lb clase 150), ya que requiere menos material y menos horas de mecanizado.

3. Ventajas funcionales y aplicaciones típicas en proyectos de ingeniería

La brida plana soldada forjada ofrece un conjunto de ventajas que la convierten en la opción preferida para muchos ingenieros de diseño y gerentes de proyecto. Entre las más destacadas se encuentran:

• Instalación simplificada: Al no requerir un cuello largo, la preparación de la soldadura es más rápida. La junta se alinea fácilmente y se puede soldar en una sola pasada (o dos) utilizando procedimientos de soldadura SMAW o GMAW. Esto reduce el tiempo de montaje en campo hasta en un 30 % respecto a bridas de cuello soldable.
• Menor costo de material: La geometría plana consume menos acero que las bridas de cuello, lo que se traduce en un precio por unidad más bajo para diámetros medianos y grandes. En proyectos con cientos de bridas, el ahorro acumulado es significativo.
• Versatilidad de sellado: La cara plana permite el uso de juntas planas de grafito, PTFE o metal-plástico, ampliamente disponibles en el mercado. Además, se puede mecanizar una ranura para junta tórica si la aplicación lo requiere, ofreciendo flexibilidad ante diferentes fluidos y temperaturas.
• Resistencia a la corrosión en condiciones moderadas: Cuando se fabrica en acero inoxidable 304L o 316L, la brida plana soldada forjada es ideal para sistemas de agua de refrigeración, líneas de vapor de baja presión, y circuitos de fluidos no agresivos. Su superficie lisa dificulta la acumulación de depósitos y facilita la limpieza.

En la práctica, estas bridas se emplean con frecuencia en estaciones de bombeo, plantas de tratamiento de aguas, sistemas de climatización (HVAC), tuberías de aire comprimido, y en la industria alimentaria donde se requiere un acabado sanitario. Por ejemplo, en un proyecto reciente de ampliación de una planta petroquímica en el sur de México, se instalaron más de 1200 bridas planas soldadas forjadas de acero al carbono de 6” a 24” (clase 150), suministradas por Forja Jianing. El cliente reportó una reducción del 22 % en el tiempo de soldadura en comparación con el uso de bridas de cuello soldable, y cero fugas en las pruebas hidrostáticas posteriores.

4. Normas técnicas y criterios de selección para bridas planas soldadas forjadas

Seleccionar la brida adecuada para una aplicación específica requiere considerar múltiples factores normativos y de diseño. A continuación se presentan los estándares más relevantes y los parámetros clave para la toma de decisiones:

Además de la norma, es crítico evaluar la temperatura de servicio. Para acero al carbono, el rango recomendado se sitúa entre -20 °C y 425 °C; para acero inoxidable austenítico, puede alcanzar los 800 °C en condiciones oxidantes. La presión de diseño debe verificarse con las tablas de reducción de presión-temperatura de cada norma. Por ejemplo, una brida clase 150 de acero al carbono tiene una presión máxima admisible de 19,6 bar a 38 °C, pero esta baja a 10,2 bar a 400 °C.

Otro aspecto fundamental es el tipo de junta. En bridas planas soldadas, se recomienda utilizar juntas planas con espesor de 1,5 a 3 mm, evitando juntas espirales que requieren superficies con resalte. Para fluidos peligrosos, se puede optar por juntas Kammprofile o con núcleo metálico, siempre que la cara de la brida esté mecanizada con una rugosidad adecuada (Ra 1,6 a 3,2 µm). La fuerza de apriete de los pernos debe calcularse según el método ASME PCC-1 para garantizar una distribución uniforme de la carga y evitar deformaciones plásticas.

5. Control de calidad y trazabilidad en la producción de Forja Jianing

En Forja Jianing, la calidad no es un departamento aislado, sino una filosofía integrada en cada etapa del proceso. Desde la recepción de materia prima hasta el embalaje final, se aplican procedimientos documentados bajo un sistema de gestión certificado ISO 9001:2015. Cada brida plana soldada forjada lleva un código de trazabilidad único que permite rastrear la colada del acero, los parámetros de forja, el lote de tratamiento térmico y los resultados de las inspecciones. En caso de una no conformidad, es posible aislar y analizar el lote afectado en cuestión de minutos.

Las instalaciones cuentan con prensas de forja de 600 a 2500 toneladas, hornos de calentamiento con control PID y registros de temperatura cada 10 segundos, y laboratorio de pruebas mecánicas con máquinas universales de 300 kN. Además, se realizan ensayos no destructivos (END) con equipos de ultrasonido y partículas magnéticas para detectar discontinuidades superficiales y subsuperficiales. Todos los operadores están certificados según ASNT NDT Level II.

Un caso concreto que refleja este compromiso es el suministro de bridas planas soldadas forjadas en acero A350 LF2 para un proyecto de gasoducto en condiciones criogénicas (-46 °C). Forja Jianing adaptó el tratamiento térmico de normalizado con revenido a baja temperatura para alcanzar la resiliencia exigida de 27 J a -46 °C. Las pruebas de impacto Charpy realizadas por un laboratorio externo acreditado confirmaron valores superiores a 40 J, superando los requisitos del cliente. Este nivel de personalización solo es posible cuando el fabricante controla todo el proceso, desde la forja hasta los ensayos finales.

6. Consideraciones de compra y tendencias del mercado para 2026

El mercado global de bridas forjadas alcanzó un valor estimado de 5400 millones de dólares en 2025, y se proyecta un crecimiento compuesto anual del 4,5 % hasta 2030, según informes sectoriales. Este crecimiento está impulsado por la modernización de refinerías, la construcción de nuevas plantas de energía solar térmica y la expansión de redes de gas natural en Asia y América Latina. En este contexto, los compradores buscan proveedores que ofrezcan no solo el producto, sino también servicios de valor añadido como gestión de inventarios, entregas just-in-time y asistencia técnica en la selección de materiales.

Al adquirir bridas planas soldadas forjadas, se recomienda verificar los siguientes puntos con el fabricante:

• Certificados de materiales según EN 10204 tipo 3.1 o 3.2, emitidos por un laboratorio independiente.
• Resultados de ensayos no destructivos realizados al 100 % de las piezas para aplicaciones críticas.
• Tolerancias dimensionales conforme a la norma aplicable (ASME B16.5 requiere diámetro exterior ±1,6 mm para bridas de 12”).
• Disponibilidad de recubrimientos anticorrosivos como galvanizado en caliente o epoxi, según el ambiente de servicio.
• Plazos de entrega y capacidad de producción para lotes grandes (más de 500 unidades) sin afectar la calidad.

Forja Jianing ha desarrollado una línea de bridas planas soldadas forjadas con stock permanente para los diámetros más comunes (2” a 12” en clase 150 y 300), lo que permite reducir los plazos de entrega a una semana para pedidos estándar. Para dimensiones especiales o materiales no convencionales, se ofrecen plazos de fabricación de 15 a 25 días hábiles, dependiendo de la complejidad. Esta flexibilidad, combinada con un equipo técnico con más de 15 años de experiencia en bridas forjadas, convierte a Forja Jianing en un aliado confiable para proyectos que exigen calidad consistente y cumplimiento normativo.

7. Reflexión final y recomendaciones prácticas

La brida plana soldada forjada representa una solución técnica madura pero en constante evolución, adaptándose a nuevos materiales, procesos de soldadura más eficientes y exigencias normativas más estrictas. Para los ingenieros que especifican estos componentes, la clave está en equilibrar el costo inicial con el rendimiento a largo plazo: una brida más cara pero forjada y correctamente tratada puede evitar fallos que cuesten diez veces más en reparaciones y tiempo de inactividad. En proyectos donde la seguridad y la fiabilidad son prioritarias, la inversión en calidad no es un gasto, sino una garantía.

Desde la perspectiva de la cadena de suministro, contar con un fabricante que integre forja, tratamiento térmico y mecanizado bajo un mismo techo simplifica la logística y la trazabilidad. Forja Jianing ha demostrado capacidad para responder a necesidades específicas, desde la adaptación de la composición química hasta la entrega de documentos técnicos en formato electrónico. Para cualquier consulta técnica o cotización, los interesados pueden comunicarse directamente con el equipo de ventas técnicas a través de los canales habituales. (咨询热线：176 9623 6479)

En un entorno industrial cada vez más competitivo, donde cada conexión debe ser confiable desde el primer día hasta el final de la vida útil del sistema, la brida plana soldada forjada se mantiene como una de las opciones más sensatas para tuberías de baja y media presión. La experiencia acumulada en más de dos décadas de fabricación, sumada a la inversión continua en tecnología de forja y control de calidad, posiciona a Forja Jianing como un referente en este segmento. Al elegir un componente forjado, se elige resistencia, homogeneidad y tranquilidad operativa.
