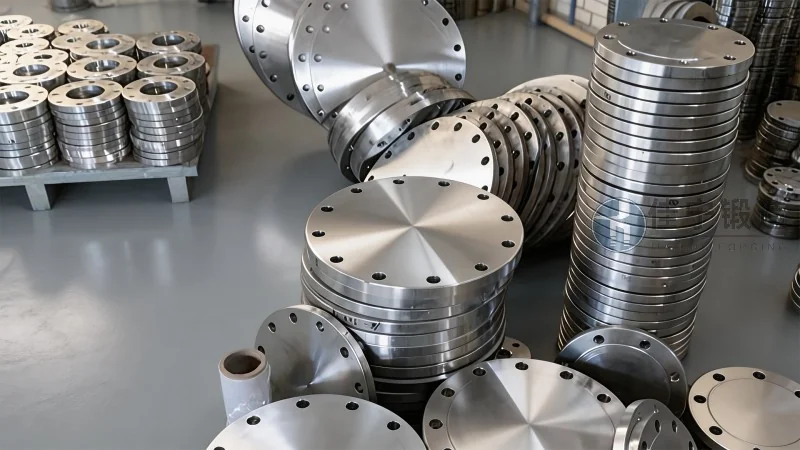

Producto de brida para cuerpo de válvula forjada: introducción y ventajas clave

En el dinámico entorno industrial actual, la selección de componentes críticos para sistemas de tuberías y válvulas define directamente la eficiencia operativa, la seguridad y la vida útil de las instalaciones. Entre estos componentes, la brida para cuerpo de válvula forjada se ha consolidado como una solución de ingeniería de alto rendimiento, especialmente en aplicaciones que demandan resistencia a presiones extremas, temperaturas elevadas y condiciones de trabajo severas. Este artículo ofrece un análisis técnico profundo sobre el producto de brida para cuerpo de válvula forjada, explorando su proceso de fabricación, propiedades mecánicas, ventajas clave frente a alternativas fundidas o mecanizadas, y su relevancia estratégica en el mercado global hacia 2026. A medida que la industria 4.0 y las normativas de sostenibilidad impulsan la demanda de componentes más fiables y ligeros, las bridas forjadas se posicionan como la opción preferida en sectores como petróleo y gas, energía, petroquímica, generación de energía y tratamiento de agua. En este contexto, Forja Jianing, con más de dos décadas de experiencia en forja de precisión, ha desarrollado una línea de bridas para cuerpo de válvula que cumple con los estándares internacionales más exigentes (ASTM, ASME, DIN, EN, JIS), ofreciendo una combinación única de integridad estructural, precisión dimensional y trazabilidad de materiales. A continuación, se desglosan los fundamentos técnicos, las ventajas comparativas y las tendencias del sector que hacen de este componente una inversión estratégica para cualquier proyecto de ingeniería.

Definición y proceso de fabricación de la brida forjada para cuerpo de válvula

Una brida forjada para cuerpo de válvula es un elemento de conexión fabricado mediante el proceso de forja en caliente o en frío, que consiste en deformar plásticamente un tocho de acero u otras aleaciones mediante presión controlada, logrando una estructura de grano orientado que mejora significativamente las propiedades mecánicas. A diferencia de las bridas fundidas, que pueden presentar porosidad, inclusiones o segregaciones internas, la forja garantiza una densidad uniforme y una resistencia a la tracción y fatiga superiores. El proceso típico en Forja Jianing incluye: selección de materia prima certificada (generalmente acero al carbono, acero inoxidable, acero aleado o aleaciones de níquel), corte preciso, calentamiento en horno controlado hasta la temperatura de forja (entre 950 °C y 1250 °C según el material), conformado en prensa hidráulica de alta capacidad (hasta 10 000 toneladas), tratamiento térmico posterior (normalizado, temple y revenido) para optimizar la microestructura, mecanizado CNC para alcanzar tolerancias dimensionales de ±0.05 mm, y finalmente inspección no destructiva (ultrasonidos, partículas magnéticas, líquidos penetrantes) según normas ASME B16.5, ASME B16.47 o EN 1092-1. Este flujo de trabajo no solo asegura la repetibilidad del producto, sino que permite personalizar geometrías complejas, como caras con resalte (RF), junta tipo anillo (RTJ) o cara plana (FF), adaptadas a las necesidades específicas de cada válvula.

Propiedades mecánicas y ventajas estructurales de las bridas forjadas

La principal ventaja de una brida forjada radica en su estructura de fibra continua. Durante la forja, el flujo de grano se alinea con la forma del componente, lo que incrementa la resistencia en las direcciones de carga crítica. Estudios comparativos demuestran que la resistencia a la tracción de una brida forjada puede ser hasta un 30 % superior a la de una brida fundida del mismo material, mientras que la resistencia al impacto (ensayo Charpy) puede duplicarse. Además, la ausencia de defectos internos como cavidades de contracción o microporos reduce drásticamente el riesgo de fugas en aplicaciones de alta presión. Otras ventajas clave incluyen:

• Mayor vida útil a fatiga cíclica: ideal para válvulas en sistemas con fluctuaciones de presión frecuentes.
• Mejor soldabilidad: la estructura homogénea facilita la unión con tuberías sin generar zonas térmicamente afectadas débiles.
• Resistencia a la corrosión bajo tensión: especialmente relevante en entornos con H₂S (ácido sulfhídrico) según NACE MR0175/ISO 15156.
• Estabilidad dimensional superior: las bridas forjadas mantienen su planitud y concentricidad incluso después de múltiples ciclos térmicos.
• Reducción de peso: al alcanzar mayores resistencias con el mismo espesor, se puede optimizar el diseño para reducir material sin comprometer la seguridad.

Forja Jianing ha implementado un sistema de simulación por elementos finitos (FEM) durante el diseño de matrices, lo que permite predecir la distribución de tensiones y optimizar la geometría de la brida antes de la producción. Esto se traduce en una menor tasa de rechazos y una mayor consistencia lote a lote.

Materiales y normas aplicables en el contexto de 2026

La industria global de válvulas se enfrenta en 2026 a una creciente demanda de materiales que combinen altas prestaciones con sostenibilidad. Las bridas forjadas se fabrican en una amplia gama de aleaciones, cada una seleccionada según las condiciones de servicio:

• Acero al carbono (ASTM A105, A350 LF2): para aplicaciones generales de temperatura media (-29 °C a 425 °C), como en sistemas de vapor y agua caliente.
• Acero inoxidable austenítico (ASTM A182 F304, F316, F316L): resistente a la corrosión general e intergranular, apto para industrias química y alimentaria.
• Acero inoxidable dúplex y superdúplex (ASTM A182 F51, F53, F55): con excelente resistencia a la corrosión por picaduras y al agrietamiento por tensión, ideal para plataformas offshore y plantas desalinizadoras.
• Aceros aleados (ASTM A182 F11, F22, F91): para servicios a alta temperatura (>500 °C) en refinerías y centrales térmicas.
• Aleaciones de níquel (ASTM B564 – Inconel 625, Hastelloy C276): para entornos extremadamente corrosivos o de alta temperatura en la industria aeroespacial y de procesos.

Las normas más relevantes en 2026 incluyen ASME B16.5 (bridas de hasta 24 pulgadas), ASME B16.47 (grandes diámetros), EN 1092-1 (norma europea) y JIS B2220 (mercado asiático). Forja Jianing posee certificaciones ISO 9001:2015, PED 2014/68/EU y API 6A, lo que garantiza la trazabilidad total desde la colada del acero hasta el marcado final del producto.

Aplicaciones críticas en la industria moderna

Las bridas forjadas para cuerpo de válvula se utilizan en sistemas donde la falla de un sello puede tener consecuencias catastróficas. Ejemplos representativos incluyen:

• Válvulas de compuerta y globo en líneas de gas natural de alta presión (hasta 2500 lb clase). La integridad de la brida evita fugas de gas metano, contribuyendo a la reducción de emisiones fugitivas.
• Válvulas de bola para oleoductos submarinos: donde la brida debe soportar presiones externas de hasta 300 bares y resistir la corrosión del agua de mar.
• Válvulas de control en plantas petroquímicas: con temperaturas de proceso que oscilan entre -196 °C (criogenia) y 800 °C (craqueo catalítico).
• Válvulas de seguridad en centrales nucleares: donde los requisitos de calidad son extremos y las bridas deben cumplir con la normativa ASME Sección III.
• Sistemas hidráulicos de alta potencia en maquinaria pesada: donde la fatiga cíclica es el principal modo de fallo.

Un caso de éxito documentado por Forja Jianing involucró el suministro de 1200 bridas forjadas en acero inoxidable dúplex UNS S31803 para un proyecto de expansión de una refinería en América del Sur. Las bridas, fabricadas bajo especificación ASME B16.5 clase 1500, superaron las pruebas de estanqueidad a 200 bares sin fugas, y su vida útil estimada superó los 25 años en servicio continuo. Este tipo de resultados solo es posible mediante un control riguroso de cada etapa del proceso y una colaboración estrecha con el cliente desde la fase de ingeniería.

Tendencias del mercado y proyecciones para 2026

El mercado global de bridas forjadas para válvulas experimenta un crecimiento sostenido impulsado por tres factores principales: la transición energética, la digitalización de la fabricación y el endurecimiento de las regulaciones de seguridad. Según análisis sectoriales recientes, se espera que la demanda aumente entre un 4 % y un 6 % anual hasta 2026, con especial dinamismo en la región Asia-Pacífico (principalmente India y el sudeste asiático) y en Oriente Medio por los proyectos de gas natural licuado (GNL). Además, la tendencia hacia válvulas inteligentes con sensores integrados exige bridas con superficies de sellado de alta precisión para alojar juntas especiales y conexiones eléctricas. Otro aspecto relevante es la adopción de aceros de baja aleación con resistencia mejorada a la temperatura (como el grado 91 modificado) para centrales de ciclo combinado, así como el uso de aleaciones ligeras (titanio) en aplicaciones aeroespaciales. Forja Jianing ha invertido en líneas de forja automatizadas con control de proceso en tiempo real, lo que permite reducir los tiempos de entrega en un 20 % y mejorar la trazabilidad digital de cada pieza mediante códigos QR y blockchain, alineándose con los requisitos de la Industria 4.0.

Consideraciones de selección y mantenimiento

Para garantizar el rendimiento óptimo de una brida forjada en un cuerpo de válvula, se deben evaluar varios parámetros técnicos:

• Presión nominal (class): desde 150 lb hasta 2500 lb (o superior bajo diseño especial), seleccionada según la presión de diseño y la temperatura de operación.
• Tipo de cara: RF (resalte) para juntas espirales, RTJ (anillo) para presiones extremas, o FF (plana) para baja presión.
• Material del vástago y la junta: debe ser compatible con el fluido y la temperatura, evitando pares galvánicos.
• Acabado superficial: rugosidad Ra 3.2 µm o inferior para superficies de sellado, según ASME B16.5.
• Tratamiento anticorrosión: galvanizado en caliente, recubrimiento epoxi o metalizado con zinc para ambientes marinos.

Un error común es subestimar la importancia del par de apriete en los pernos. Forja Jianing proporciona recomendaciones detalladas de torque basadas en simulaciones por elementos finitos, garantizando una distribución uniforme de la carga y evitando deformaciones plásticas en la brida.

Ventajas de elegir un fabricante especializado: el enfoque de Forja Jianing

La calidad de una brida forjada no depende únicamente del material, sino de la experiencia del fabricante en el diseño de matrices, el control del proceso térmico y la inspección final. Forja Jianing se distingue por:

• Capacidad de forja en caliente de hasta 10 toneladas por pieza, lo que permite fabricar bridas de grandes diámetros (hasta 60 pulgadas) sin necesidad de soldaduras adicionales.
• Laboratorio metalúrgico interno equipado con microscopía electrónica de barrido (SEM) y espectrometría de emisión óptica (OES) para verificar la composición química y la microestructura.
• Servicio de ingeniería inversa y diseño a medida: si el cliente requiere una brida con geometría no estándar (por ejemplo, con agujeros adicionales para instrumentación), el equipo técnico desarrolla la matriz correspondiente en menos de 15 días.
• Stock permanente de materiales certificados (aceros A105, F304, F316, F51, F22) para responder a pedidos urgentes en un plazo de 3 a 4 semanas.
• Más de 3000 proyectos exitosos en 40 países, incluyendo proveedores de válvulas para empresas como Shell, TotalEnergies y Aramco (bajo acuerdos de confidencialidad).

Esta experiencia acumulada se traduce en una comprensión profunda de los desafíos reales que enfrentan los ingenieros de válvulas: desde la necesidad de reducir el peso total del conjunto hasta la exigencia de certificaciones para proyectos en zonas sísmicas. Forja Jianing ofrece, además, informes de inspección 3.1 según EN 10204 y certificados de cumplimiento con NORSOK M-650 para el mercado del mar del Norte.

Perspectivas de futuro y conclusión operativa

A medida que nos adentramos en la segunda mitad de la década de 2020, la presión sobre los fabricantes de componentes para válvulas se intensifica en dos frentes: la reducción de la huella de carbono y el aumento de la fiabilidad en condiciones extremas. Las bridas forjadas, por su eficiencia material y su capacidad de reciclaje, se alinean perfectamente con los principios de la economía circular. Por otra parte, la integración de sensores IoT en las válvulas inteligentes requerirá bridas con canales internos mecanizados para alojar cables de fibra óptica o conectores eléctricos, un campo donde la forja ofrece ventajas frente a la fundición debido a la ausencia de rechupes internos que podrían interferir con los conductos. Forja Jianing ya ha desarrollado prototipos de bridas forjadas con cavidades internas para el paso de fluidos de control, lo que reduce la necesidad de tuberías auxiliares externas. En definitiva, la elección de una brida forjada para cuerpo de válvula no es solo una decisión técnica, sino una inversión en seguridad, durabilidad y eficiencia operativa a largo plazo. Para aquellos profesionales que buscan un socio con capacidad de ejecución, certificaciones globales y un historial probado en proyectos complejos, Forja Jianing se presenta como una opción sólida. Para consultas técnicas, cotizaciones o asesoría personalizada sobre la selección de la brida adecuada para su aplicación, el equipo de ingeniería está disponible a través del canal directo: (咨询热线：176 9623 6479). La experiencia y el compromiso con la calidad son la base de cada producto forjado que sale de nuestras instalaciones, y estamos listos para contribuir al éxito de su próximo proyecto.
