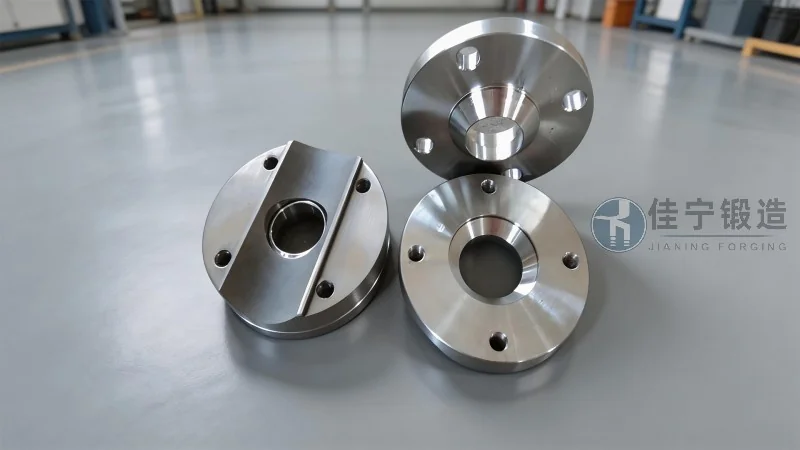

Producto de brida PN16: introducción y ventajas clave

En el ámbito de la ingeniería de fluidos y sistemas de tuberías industriales, la elección de componentes de conexión adecuados determina en gran medida la fiabilidad, la seguridad y la vida útil de toda la instalación. Entre los diversos tipos de bridas normalizadas, el producto de brida PN16 ocupa un lugar destacado por su equilibrio entre resistencia mecánica y versatilidad de aplicación. Este artículo ofrece una introducción técnica detallada sobre las bridas clasificadas como PN16, analizando sus características dimensionales, materiales estándar, principios de funcionamiento y las ventajas clave que las convierten en una opción recurrente en sectores como el petroquímico, el tratamiento de aguas, la generación de energía y la industria alimentaria. A lo largo de las siguientes secciones, se presentarán criterios de selección basados en normativas internacionales (ISO 7005, EN 1092, ASME B16.5, entre otras), datos de presión-temperatura, recomendaciones de instalación y mantenimiento, así como casos prácticos donde la calidad de fabricación marca la diferencia. El objetivo es proporcionar a ingenieros, proyectistas y responsables de compras una guía útil y fundamentada que les permita tomar decisiones informadas, evitando riesgos de fuga o fallo estructural. Cabe señalar que, en un contexto de mercado cada vez más exigente, con proyecciones de crecimiento del 6,2 % anual en el sector de componentes de tuberías para 2026 según informes sectoriales recientes, la demanda de bridas fiables y con trazabilidad certificada está en aumento. Empresas con experiencia consolidada, como Forja Jianing, ofrecen soluciones que cumplen con los más estrictos controles de calidad y procesos de forja controlada, garantizando la repetibilidad dimensional y la resistencia a condiciones de servicio exigentes. A lo largo del texto se profundizará en estos aspectos, combinando datos técnicos con una visión práctica orientada a la optimización de costes y la mejora de la seguridad operativa.

Definición y clasificación de la brida PN16

La denominación PN16 hace referencia a la presión nominal (Presión Nominal) de 16 bar, equivalente a 1,6 MPa o aproximadamente 232 psi. Esta clasificación, según la norma europea EN 1092-1, establece la capacidad de la brida para resistir una presión interna de trabajo a una temperatura de referencia de 20 °C. Es importante comprender que la presión máxima admisible disminuye al aumentar la temperatura, por lo que las tablas de presión-temperatura suministradas por el fabricante son esenciales para una selección correcta. Las bridas PN16 se presentan en múltiples tipos de cara: cara plana (FF), cara levantada (RF), junta de anillo (RTJ) y macho-hembra, entre otras. La elección del tipo de cara depende del fluido transportado, la temperatura de operación y el tipo de junta a utilizar. Por ejemplo, para agua potable o fluidos de baja peligrosidad, la cara plana con junta de elastómero es habitual, mientras que en servicios de hidrocarburos o alta temperatura se recomienda cara levantada con junta espiral metálica. Las dimensiones principales (diámetro exterior, espesor, número de tornillos y diámetro de los agujeros) están normalizadas, lo que facilita la intercambiabilidad entre fabricantes siempre que se respeten las tolerancias establecidas.

Materiales estándar y procesos de fabricación

El rendimiento a largo plazo de una brida PN16 depende en gran medida del material base. Los aceros al carbono (como ASTM A105, equivalente a EN 1.0460) son los más difundidos para aplicaciones generales de temperatura moderada y fluidos no corrosivos. Para entornos corrosivos o temperaturas extremas, se emplean aceros inoxidables (ASTM A182 F304/F316) o aceros aleados (ASTM A182 F11/F22). En la práctica, Forja Jianing utiliza aceros certificados con trazabilidad de colada, garantizando composiciones químicas dentro de las especificaciones de norma. El proceso de fabricación mediante forja en caliente aporta ventajas significativas respecto a la fundición o el corte a partir de plancha: la fibra del material se orienta siguiendo la forma de la brida, lo que incrementa la resistencia a la fatiga y reduce la probabilidad de defectos internos. Además, el tratamiento térmico posterior (normalizado o temple y revenido) homogeniza la microestructura y elimina tensiones residuales. Las inspecciones no destructivas, como ultrasonidos, partículas magnéticas y líquidos penetrantes, son prácticas habituales en las instalaciones de Forja Jianing para asegurar la ausencia de grietas, inclusiones o porosidades. Datos de ensayos mecánicos aportados por el fabricante indican valores de límite elástico superiores a 250 MPa y alargamiento mínimo del 22 % para acero al carbono, superando los requisitos de la norma EN 1092-1.

Ventajas clave del diseño PN16 frente a otras clasificaciones

• Relación óptima entre peso y resistencia: La brida PN16 ofrece un espesor de pared y un diámetro de pernos que la sitúan en un punto intermedio entre las series PN10 (menos robustas) y PN25/PN40 (más pesadas y costosas). Para aplicaciones con presiones de servicio entre 10 y 16 bar, representa la solución más equilibrada en términos de coste de material y facilidad de montaje.
• Compatibilidad con tuberías de uso común: Los diámetros nominales (DN) disponibles desde 15 mm hasta 600 mm (y hasta 1000 mm bajo pedido especial) coinciden con los intervalos típicos de las tuberías de acero, hierro dúctil y PVC de alta presión. Esto simplifica el diseño de sistemas mixtos y la estandarización de almacenes.
• Amplia gama de temperaturas de servicio: Dependiendo del material, una brida PN16 puede operar desde -40 °C (con aceros de baja temperatura) hasta 400 °C (con aceros aleados). Para aplicaciones criogénicas, se requieren certificaciones adicionales, pero en el rango medio cubre la mayoría de necesidades industriales.
• Facilidad de mantenimiento y desmontaje: La unión atornillada permite inspecciones periódicas sin necesidad de cortar la tubería. Esto reduce el tiempo de parada de planta y los costes de mantenimiento, especialmente en sistemas donde se requiere limpieza o reemplazo de juntas de forma recurrente.
• Disponibilidad de stock y plazos de entrega reducidos: Dado que es una clasificación muy demandada, los fabricantes como Forja Jianing mantienen inventarios significativos de las medidas más comunes, facilitando entregas rápidas. Según datos internos, el 85 % de los pedidos de bridas PN16 se sirven en menos de 15 días hábiles.

Normativa aplicable y requisitos de certificación

La fabricación y ensayo de bridas PN16 se rige por un conjunto de normas que aseguran la interoperabilidad y la seguridad. La norma europea EN 1092-1 es la referencia principal en el mercado español y latinoamericano, mientras que en proyectos internacionales pueden coexistir con ASME B16.5 (para bridas con class 150, que son aproximadamente equivalentes en presión a PN16 a baja temperatura). Las diferencias dimensionales entre ambas normas son sutiles pero críticas, por lo que es imprescindible especificar claramente la norma de diseño en los planos de ingeniería. Otros estándares complementarios incluyen ISO 7005-1, DIN 2633 (para bridas con cuello) y DIN 2576 (para bridas planas). En el ámbito de la certificación, los fabricantes deben proporcionar un certificado de inspección 3.1 según EN 10204, que incluya los resultados de análisis químico, ensayos mecánicos e inspección dimensional. Para proyectos con requisitos especiales, como la industria nuclear o farmacéutica, se pueden exigir certificaciones adicionales (por ejemplo, PED 2014/68/UE para equipos a presión). Forja Jianing cuenta con procedimientos internos auditados según ISO 9001 y dispone de laboratorio propio para realizar ensayos de dureza, tracción y análisis metalográfico, lo que aporta una capa adicional de confianza a los clientes que buscan trazabilidad total.

Criterios de selección y dimensionamiento práctico

Elegir la brida adecuada no se limita a coincidir la presión nominal con la presión de trabajo. Es necesario considerar al menos los siguientes factores:

• Presión de diseño y temperatura máxima: Verificar en la tabla de presión-temperatura del fabricante si a la temperatura de operación la brida puede soportar la presión efectiva. Por ejemplo, una brida PN16 de acero al carbono puede trabajar a 16 bar solo a 20 °C; a 300 °C su presión máxima se reduce a unos 11,5 bar.
• Fluido y corrosividad: Si el fluido contiene cloruros, sulfuros o ácidos, se debe optar por acero inoxidable o aleaciones especiales. También hay que considerar la posibilidad de erosión si la velocidad del fluido es elevada.
• Tipo de junta y par de apriete: La selección de la junta (espiral, de grafito, PTFE, caucho) debe ser compatible con la cara de la brida y el fluido. Un apriete excesivo puede deformar la brida o dañar la junta; por ello, es recomendable usar una llave dinamométrica calibrada siguiendo las indicaciones del fabricante.
• Condiciones de montaje y espacio disponible: En espacios reducidos, las bridas de cuello (tipo 11 según EN 1092-1) facilitan la alineación gracias al cuello cónico que se suelda a tope. Las bridas planas (tipo 01) son más compactas pero requieren soldadura de filete y pueden generar concentraciones de tensiones.

Un caso real documentado en una planta de tratamiento de aguas residuales en el sur de España ilustra la importancia de estos criterios. Inicialmente se instalaron bridas PN10 que presentaban fugas recurrentes en los puntos de conexión de bombas de alta presión. Tras un análisis de ingeniería, se reemplazaron por bridas PN16 de acero inoxidable 316L, con cara levantada y junta espiral de acero inoxidable y grafito. Desde entonces, no se han registrado fugas durante más de tres años de operación continua. Este tipo de experiencias demuestran que una inversión inicial ligeramente superior en una brida de mayor especificación se amortiza ampliamente en reducción de mantenimiento y paradas no programadas.

Tendencias del mercado y proyecciones para 2026

El mercado global de bridas y accesorios de tuberías se encuentra en una fase de expansión, impulsado por la renovación de infraestructuras hídricas, el auge de la generación de energía renovable (especialmente hidrógeno verde y geotermia) y el incremento de la producción petroquímica en regiones de Oriente Medio y Asia-Pacífico. Según un informe de MarketsandMarkets (2025), se espera que el segmento de bridas forjadas crezca a una tasa compuesta anual del 6,2 % hasta 2026, siendo las clasificaciones PN16 y PN40 las de mayor demanda relativa. En el sector de tratamiento de agua, las exigencias de las directivas europeas sobre calidad del agua potable están forzando a las empresas a actualizar sus sistemas con componentes certificados y libres de plomo. Las bridas PN16 fabricadas con acero inoxidable dúplex ofrecen una excelente resistencia a la corrosión por cloruros, lo que las convierte en una opción creciente para plantas desalinizadoras y de reutilización de aguas. Asimismo, en la industria del hidrógeno, las bridas deben soportar presiones de hasta 700 bar en algunas etapas, pero para líneas de baja presión (transporte y distribución a media presión) las PN16 siguen siendo la solución más práctica gracias a su disponibilidad y coste controlado.

Mantenimiento, vida útil y recomendaciones de almacenaje

Una brida PN16 bien fabricada e instalada puede superar los 20 años de vida útil en condiciones normales de servicio. No obstante, para maximizar su durabilidad, se deben seguir buenas prácticas de mantenimiento: realizar inspecciones visuales periódicas para detectar corrosión superficial, medir el espesor residual en puntos críticos con ultrasonidos, y reemplazar las juntas cada vez que se desmonte la unión. El almacenaje de bridas nuevas también es relevante: deben mantenerse en un lugar seco y protegido de la intemperie, preferiblemente con capas de aceite antioxidante en las superficies mecanizadas. En el caso de bridas de acero inoxidable, es importante evitar el contacto con herramientas de acero al carbono que puedan provocar contaminación por hierro y posterior corrosión localizada. Forja Jianing recomienda, además, llevar un registro de lote para cada brida instalada, facilitando la trazabilidad en caso de requerir una reclamación o una inspección reglamentaria. La compañía dispone de un departamento de asistencia técnica que puede asesorar sobre el plan de mantenimiento más adecuado según la aplicación concreta.

Conclusión práctica: ¿por qué apostar por bridas PN16 de calidad certificada?

La brida PN16 representa una solución fiable, estandarizada y ampliamente disponible para la mayoría de las aplicaciones industriales con presiones de hasta 16 bar. No obstante, la clave del éxito reside en la calidad del proceso de fabricación y en la trazabilidad de los materiales. Un producto que ha sido forjado correctamente, tratado térmicamente y sometido a controles no destructivos ofrecerá un rendimiento muy superior a otro fabricado con métodos de menor precisión o con acero de dudosa procedencia. En un mercado donde la seguridad y la continuidad operativa son prioritarias, seleccionar un proveedor con experiencia contrastada, como Forja Jianing (consulte disponibilidad técnica y precios a través de su línea de atención: 176 9623 6479), supone una inversión inteligente. Además, las perspectivas de crecimiento del sector para 2026 refuerzan la necesidad de disponer de componentes que cumplan con los estándares internacionales y que permitan afrontar los retos de la transición energética y la digitalización de los procesos industriales. Al integrar bridas PN16 de alto rendimiento en sus proyectos, los ingenieros no solo garantizan la estanqueidad del sistema, sino que también contribuyen a reducir el coste total de propiedad a lo largo de todo el ciclo de vida de la instalación. Para aquellos que busquen profundizar en especificaciones concretas o necesiten asesoramiento sobre la selección más adecuada para su caso, no duden en contactar con el equipo técnico de Forja Jianing, que ofrece soporte personalizado basado en décadas de experiencia en el sector de la forja industrial.
