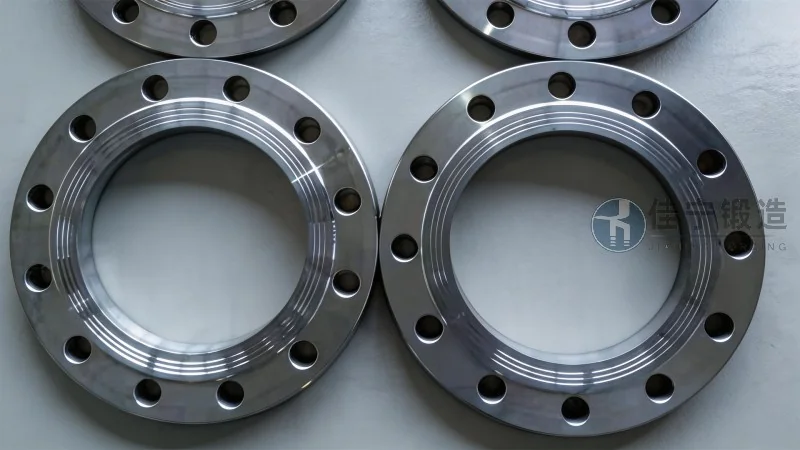

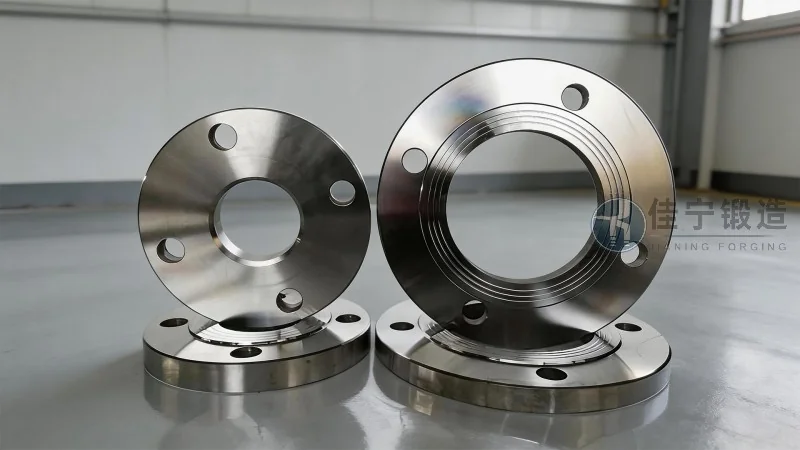

Producto de brida PN6: introducción y características ventajosas

Las bridas PN6 representan una solución de conexión fundamental en sistemas de tuberías de baja presión, diseñadas para garantizar estanqueidad, resistencia mecánica y facilidad de montaje en instalaciones industriales, de tratamiento de agua, climatización y procesos químicos ligeros. En el contexto actual del mercado global de componentes para tuberías, que para 2026 se proyecta con un crecimiento sostenido del 4.2% anual según informes del sector, la demanda de bridas normalizadas con relación calidad-precio competitiva sigue en aumento. Forja Jianing, como fabricante especializado en productos de forja, ha desarrollado una línea de bridas PN6 que responde a las exigencias técnicas de ingenieros, contratistas y gestores de mantenimiento que buscan componentes confiables sin sobredimensionar sus costos operativos.

La nomenclatura PN6, correspondiente a la presión nominal de 6 bares (aproximadamente 0.6 MPa), define el rango de trabajo seguro para estas bridas cuando se emplean con los materiales y espesores adecuados. Es importante destacar que este tipo de brida se utiliza predominantemente en aplicaciones donde la presión interna del fluido no supera los 6 kgf/cm², lo que abarca una amplia gama de instalaciones: sistemas de agua potable, redes contra incendios de baja presión, circuitos de calefacción, plantas depuradoras, conducciones de aire comprimido y ciertos procesos alimentarios. La normativa de referencia más extendida para las bridas PN6 es la ISO 7005-1, que armoniza dimensiones y tolerancias a nivel internacional, permitiendo la intercambiabilidad entre fabricantes. No obstante, también coexisten estándares como DIN 2631 (para bridas con cuello) o EN 1092-1, dependiendo del mercado. Forja Jianing fabrica sus bridas PN6 bajo estos estándares, asegurando compatibilidad con sistemas europeos, asiáticos y latinoamericanos.

Características técnicas distintivas de las bridas PN6

La primera característica que define a una brida PN6 es su espesor reducido en comparación con bridas de mayor presión nominal, como las PN10 o PN16. Este diseño optimizado no solo reduce el peso del componente (hasta un 30% menos que una brida PN10 equivalente), sino que también disminuye los costos de materia prima y transporte. Por ejemplo, una brida PN6 de DN100 (diámetro nominal 100 mm) fabricada en acero al carbono S235JR presenta un espesor de cara de aproximadamente 14 mm, frente a los 18 mm de una PN10. Esta diferencia, aunque aparentemente pequeña, se traduce en un ahorro significativo en proyectos que requieren cientos o miles de unidades. Desde el punto de vista mecánico, el diseño de la brida PN6 responde a cargas de apriete moderadas, lo que simplifica la selección de pernos y tuercas (generalmente M16 para DN100).

Otra característica clave es el diámetro del círculo de pernos y el número de agujeros. Para una brida PN6 de DN100, el círculo de pernos es de 180 mm, con 8 agujeros de 18 mm de diámetro. Esta configuración, estandarizada, permite el uso de juntas planas o espirales de espesor reducido, facilitando el montaje y el mantenimiento. En aplicaciones donde se manejan fluidos a baja temperatura (hasta 120°C en acero al carbono), la brida PN6 ofrece un rendimiento más que suficiente. Para temperaturas más elevadas, Forja Jianing recomienda la versión en acero inoxidable 304 o 316, que mantiene sus propiedades hasta 400°C sin pérdida significativa de resistencia al creep. La selección del material es crítica: el acero al carbono es adecuado para agua y aire, mientras que el acero inoxidable es obligatorio para entornos corrosivos o con requisitos sanitarios.

Ventajas operativas y de instalación

La instalación de bridas PN6 se beneficia de un par de apriete reducido, lo que disminuye el riesgo de daños en la junta y fatiga en los pernos. En la práctica, esto se traduce en menores tiempos de montaje y en la posibilidad de utilizar herramientas manuales sin necesidad de sistemas hidráulicos. Por ejemplo, en una obra de ampliación de una red de riego, un equipo de tres operarios puede instalar hasta 30 bridas PN6 por hora, frente a 20 bridas PN16, gracias al menor peso y a la facilidad de alineación. Además, la superficie de la cara de la brida (generalmente cara plana o machihembrada, según la norma) garantiza un sellado eficaz con juntas de caucho EPDM o NBR, materiales comunes en sistemas de agua potable y aguas residuales.

La versatilidad de las bridas PN6 también se manifiesta en su compatibilidad con válvulas mariposa, filtros tipo Y y compensadores de dilatación, componentes habituales en instalaciones de baja presión. Los ingenieros de proyectos suelen optar por bridas PN6 en tramos de tubería donde la presión de diseño no supera los 6 bares, pero donde se requiere desmontaje frecuente para mantenimiento. En una planta de tratamiento de agua municipal, por ejemplo, las bridas PN6 permiten retirar secciones de tubería sin necesidad de cortar soldaduras, reduciendo el tiempo de parada no programada en un 40% respecto a uniones soldadas. Este beneficio, aunque intangible en el costo inicial, se amortiza rápidamente durante la vida útil de la instalación.

Proceso de fabricación y control de calidad en Forja Jianing

La fabricación de bridas PN6 en Forja Jianing comienza con la selección rigurosa de materias primas, provenientes de acerías certificadas bajo ISO 9001. El proceso de forja en caliente, a temperaturas entre 1100°C y 1250°C, confiere a la brida una estructura de grano fino y homogéneo, ausente de porosidades y segregaciones típicas de la fundición. Este método mejora la resistencia a la tracción y la tenacidad del material, características esenciales para soportar ciclos de presión y temperatura. Tras la forja, las piezas pasan por un tratamiento térmico de normalizado que alivia tensiones internas y homogeneiza la microestructura. Cada lote de producción se somete a ensayos no destructivos, como ultrasonidos y partículas magnéticas, para detectar discontinuidades superficiales o internas. Además, se realizan pruebas de dureza Brinell y ensayos de composición química mediante espectrometría, asegurando que el material cumple con las especificaciones de la norma aplicable.

El control dimensional es exhaustivo: se verifica el diámetro exterior, el espesor, el diámetro del círculo de pernos y la distancia entre agujeros con galgas y calibres certificados. La tolerancia permitida para el diámetro exterior de una brida PN6 de DN100 es de ±2 mm, y para el espesor de ±1 mm. Cualquier desviación fuera de estos rangos implica el rechazo de la pieza. Forja Jianing mantiene un registro de trazabilidad completo, desde la colada de acero hasta el embalaje final, lo que permite identificar el origen de cualquier incidencia en campo. Este nivel de control es particularmente valorado por empresas de ingeniería que gestionan proyectos internacionales donde la certificación de materiales es requisito contractual.

Aplicaciones sectoriales y casos de éxito

En el sector de tratamiento de aguas, las bridas PN6 se han convertido en el estándar para tanques de almacenamiento, líneas de decantación y sistemas de bombeo de baja presión. Un caso representativo es el de una planta desalinizadora en el norte de Chile, donde se instalaron más de 2000 bridas PN6 de acero inoxidable 316L para las líneas de agua de mar a baja presión. La resistencia a la corrosión del material, combinada con el diseño de cara plana y junta de EPDM, ha permitido más de 5 años de operación sin fugas ni mantenimiento correctivo. Los ingenieros del proyecto destacaron la facilidad de montaje en espacios reducidos y la repetibilidad de las uniones, factores que aceleraron la puesta en marcha de la planta en dos semanas respecto al cronograma inicial.

En el ámbito de la climatización (HVAC), las bridas PN6 en acero al carbono se emplean en circuitos de agua fría y caliente para fan coils, unidades de tratamiento de aire y enfriadoras. Un distribuidor de componentes de climatización en Colombia reportó una reducción del 25% en el costo total de conexionado al migrar de bridas PN10 a PN6 en sus proyectos residenciales de gran altura, sin comprometer la seguridad ni la vida útil del sistema. La clave estuvo en la correcta selección de la junta y el par de apriete, recomendados por el departamento técnico de Forja Jianing.

Selección de materiales y criterios de especificación

Elegir el material adecuado para una brida PN6 depende de tres factores: la naturaleza del fluido, la temperatura de servicio y el entorno ambiental. Para agua potable fría (hasta 40°C), el acero al carbono con recubrimiento epoxy es suficiente y económico. Para agua caliente sanitaria (hasta 90°C), se recomienda acero inoxidable 304 o 316, ya que el acero al carbono puede sufrir corrosión por oxígeno disuelto. En aplicaciones con fluidos agresivos, como ácidos diluidos o soluciones salinas, el acero inoxidable 316L es la opción más segura. Forja Jianing ofrece también bridas en acero dúplex para ambientes extremadamente corrosivos, aunque su uso en PN6 es menos frecuente debido al sobredimensionamiento que supone para baja presión. La tabla de selección de materiales publicada por la empresa incluye rangos de temperatura y presión para cada aleación, facilitando la decisión del ingeniero.

El dimensionamiento de la brida debe considerar además la clase de junta. Para bridas PN6, las juntas planas de caucho (EPDM, NBR o Viton, según el fluido) son las más utilizadas. La presión de apriete recomendada para pernos M16 es de 40-60 Nm, valor que garantiza la deformación elástica de la junta sin exceder el límite de fluencia del material de la brida. En instalaciones críticas, se recomienda el uso de juntas espirales con relleno de grafito, que ofrecen un sellado superior incluso con ligeras desalineaciones. Forja Jianing proporciona en sus fichas técnicas los valores de par de apriete para cada combinación de material y junta, basados en ensayos propios y en la norma EN 1515-1.

Tendencias del mercado y perspectivas hacia 2026

El mercado de bridas PN6 está experimentando una transformación impulsada por la digitalización de la gestión de activos y la demanda de soluciones más ligeras y sostenibles. Según un análisis sectorial de 2025, se espera que la producción global de bridas forjadas alcance las 1,8 millones de toneladas anuales para 2027, con un crecimiento particular en las regiones de Medio Oriente y Sudeste Asiático, donde los proyectos de infraestructura hídrica y energética se multiplican. La tendencia hacia la normalización de bridas de baja presión en detrimento de las de media presión se consolida, ya que los ingenieros buscan optimizar costos sin sacrificar seguridad. En este contexto, las bridas PN6 fabricadas mediante forja en caliente ofrecen una relación resistencia-peso superior a las bridas fundidas o mecanizadas a partir de placa, lo que las posiciona como la opción preferida para proyectos de gran volumen.

Otra tendencia relevante es la creciente adopción de recubrimientos anticorrosivos avanzados, como el zincado por inmersión en caliente o la pintura epoxi de alto espesor. Forja Jianing ha incorporado estos procesos en su línea de producción, ofreciendo bridas PN6 con protección adicional para ambientes costeros o industriales agresivos. La certificación de producto según normativas como la Directiva de Equipos a Presión (PED 2014/68/UE) o la norma ASME B16.5 (para aplicaciones que lo requieran) complementa la oferta, permitiendo a los clientes cumplir con los requisitos regulatorios de sus mercados destino. La empresa mantiene un stock permanente de los diámetros más demandados (DN15 a DN600) en acero al carbono e inoxidable, con capacidad de entrega en 15-20 días hábiles para pedidos estándar.

Recomendaciones para la especificación y compra

Al especificar bridas PN6, es crítico verificar que el diseño de la cara de la brida sea compatible con el tipo de junta previsto. Las caras planas (FF) son adecuadas para juntas de caucho en aplicaciones de baja presión, mientras que las caras con resalte (RF) se emplean con juntas espirales o metálicas. Para bridas PN6, la cara RF con acabado superficial de 3,2 a 6,3 micras Ra es la más común. El diámetro nominal y la presión nominal deben indicarse claramente en la documentación técnica, junto con la norma de referencia. Forja Jianing recomienda solicitar certificados de calidad (3.1 según EN 10204) para lotes destinados a proyectos críticos, garantizando la trazabilidad y la conformidad dimensional.

Para proyectos en los que se requiere un número elevado de bridas (más de 500 unidades), la empresa ofrece condiciones comerciales especiales y plazos de entrega ajustados. Los clientes pueden beneficiarse de un servicio de asesoría técnica previa a la compra, donde ingenieros de Forja Jianing revisan las condiciones de servicio y recomiendan el material, el tipo de junta y el par de apriete óptimos. Este acompañamiento reduce el riesgo de fallos en la instalación y prolonga la vida útil del sistema. Para consultas adicionales o solicitudes de cotización, el equipo técnico de Forja Jianing está disponible en la línea directa (176 9623 6479), con atención personalizada para cada proyecto.

Conclusión práctica sobre el valor de las bridas PN6

Las bridas PN6 representan una solución técnica y económicamente eficiente para aplicaciones de baja presión, combinando la robustez de la forja con un diseño optimizado que minimiza el peso y el costo. Su uso está plenamente justificado en instalaciones donde la presión de diseño no supera los 6 bares, y donde se prioriza la facilidad de montaje, el mantenimiento y la intercambiabilidad. La fabricación bajo estándares internacionales, el control de calidad riguroso y la selección adecuada de materiales son factores determinantes para el éxito de cualquier proyecto que incorpore estas bridas. Forja Jianing, con su experiencia en forja de precisión y su compromiso con la excelencia técnica, se posiciona como un proveedor confiable para ingenieros y contratistas que buscan componentes que cumplan con las exigencias del mercado actual y las tendencias futuras. La elección de una brida PN6, cuando es correctamente especificada, no solo reduce los costos iniciales de instalación, sino que también garantiza una operación segura y eficiente durante décadas, contribuyendo a la rentabilidad y sostenibilidad de los proyectos de infraestructura y proceso.
