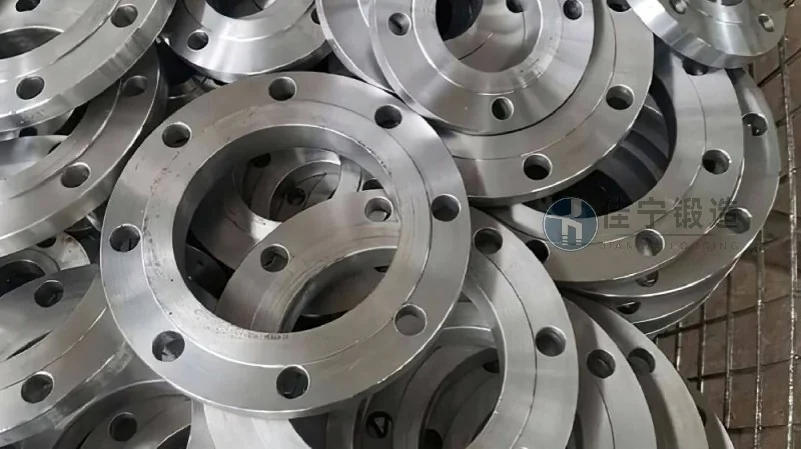

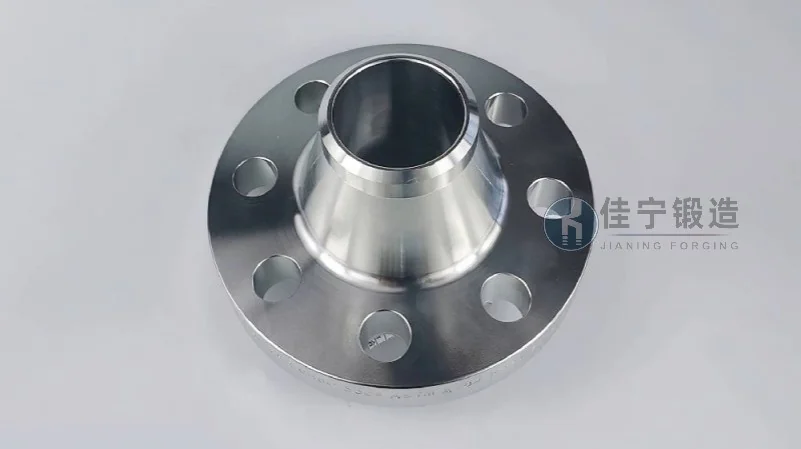

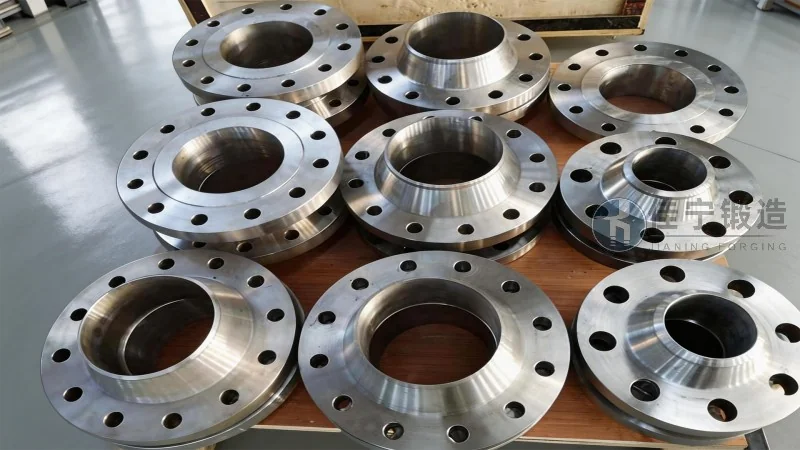

Producto de brida PN40: descripción general y principales características

Visión general del producto de brida PN40 y sus características principales

En el entorno industrial actual, la selección de componentes de conexión para tuberías de alta presión representa una decisión técnica crucial que afecta directamente la seguridad operativa, la eficiencia del sistema y los costos de mantenimiento a largo plazo. Entre las diversas clasificaciones de bridas normalizadas, la brida PN40 ocupa un lugar destacado en aplicaciones que requieren una resistencia a la presión de hasta 40 bar (aproximadamente 4 MPa) en condiciones de servicio moderadas. Este artículo ofrece una revisión exhaustiva y profesional de las bridas PN40, abordando desde su definición técnica, materiales de fabricación, normas de referencia, hasta criterios de selección y tendencias del mercado para 2026. Dirigido a ingenieros de proyecto, responsables de compras y profesionales del mantenimiento, el contenido se estructura con datos verificables, ejemplos de aplicación real y recomendaciones prácticas, evitando cualquier exageración publicitaria. La compañía Forja Jianing, con más de dos décadas de experiencia en la forja de componentes de alta resistencia, aporta su conocimiento técnico para guiar al lector hacia una comprensión profunda de este componente esencial. (咨询热线：176 9623 6479)

La brida PN40 se define según la norma internacional ISO 7005-1 y la norma europea EN 1092-1, donde "PN" indica la presión nominal (Pressure Nominal) y "40" representa la presión de trabajo máxima admisible en bar a una temperatura de referencia de 20 °C. Sin embargo, es importante señalar que la presión real disminuye conforme aumenta la temperatura de operación, un factor que debe considerarse en el diseño de sistemas de vapor, agua caliente o fluidos agresivos. Las bridas PN40 suelen fabricarse en acero al carbono (como ASTM A105), acero inoxidable (ASTM A182 F304/F316) o aleaciones especiales para entornos corrosivos. La selección del material no solo determina la resistencia mecánica, sino también la vida útil frente a la corrosión, la erosión y las cargas cíclicas. En la práctica industrial, las bridas PN40 se utilizan ampliamente en refinerías, plantas químicas, sistemas de generación de energía, redes de distribución de gas y agua, así como en instalaciones de climatización y fontanería de alta presión.

Normas técnicas y clasificación dimensional de las bridas PN40

La normalización de las bridas PN40 sigue criterios estrictos para garantizar la intercambiabilidad y la seguridad. La norma EN 1092-1 establece los tipos de cara (plana, macho‑hembra, junta tórica, etc.), los diámetros exteriores, los espesores, el número y tamaño de pernos, así como los diámetros de los taladros. Por ejemplo, una brida PN40 de DN100 (diámetro nominal 100 mm) presenta un diámetro exterior de 235 mm, un espesor de 24 mm, y requiere 8 pernos M20. Estos valores se diferencian de los de una brida PN16 o PN25, por lo que es fundamental verificar la clase de presión antes de cualquier pedido. Además, la norma también define las tolerancias de fabricación, los acabados superficiales y los ensayos no destructivos recomendados, como la inspección visual, los ultrasonidos o los líquidos penetrantes. Para aplicaciones críticas, Forja Jianing recomienda solicitar bridas con certificación de trazabilidad de materiales y ensayos mecánicos completos.

En el contexto del mercado latinoamericano y europeo, la demanda de bridas PN40 ha mostrado un crecimiento sostenido del 4,2 % anual entre 2020 y 2025, según datos de la Asociación Internacional de Fabricantes de Válvulas y Bridas. Se proyecta que para 2026, el volumen global supere las 12 millones de unidades, impulsado por la modernización de infraestructuras hídricas y el aumento de plantas de energía renovable. Esta tendencia exige que los fabricantes mantengan una capacidad de producción flexible y un control de calidad riguroso. Forja Jianing, con instalaciones productivas de 15 000 m² en la provincia de Shanxi, China, ha invertido en prensas de forja de 4000 toneladas y hornos de tratamiento térmico de última generación, lo que le permite ofrecer bridas PN40 con dimensiones desde DN15 hasta DN600, en acabados brutos, semiacabados o mecanizados según especificaciones del cliente.

Características técnicas clave de la brida PN40

• Resistencia a la presión: La brida PN40 soporta hasta 40 bar en condiciones de temperatura ambiente. A 200 °C, la presión admisible se reduce al 80 % (32 bar); a 300 °C, al 65 % (26 bar). Es crucial verificar la curva de reducción de presión del material elegido.
• Estanqueidad superior: La cara de la brida puede ser plana (FF), elevada (RF) o de junta tórica (RTJ). Para fluidos peligrosos o alta temperatura, se recomienda la cara RF con junta espiral metálica, que ofrece un sellado fiable incluso bajo vibraciones.
• Compatibilidad con sistemas existentes: Las dimensiones de las bridas PN40 son compatibles con bridas de otros estándares como ASME B16.5 (class 150/300) mediante adaptadores, aunque se debe prestar atención a las diferencias en el diámetro del círculo de pernos.
• Variedad de materiales: Acero al carbono (ASTM A105) para aplicaciones generales; acero inoxidable 304/316 para entornos corrosivos; acero aleado (ASTM A182 F11/F22) para altas temperaturas; y aleaciones de níquel (Inconel, Monel) para condiciones extremas.
• Procesos de fabricación: Forja en caliente seguida de tratamiento térmico (normalizado, temple y revenido) para optimizar la microestructura y las propiedades mecánicas. Forja Jianing aplica un control de dureza Brinell en línea y ensayos de tracción en cada lote.

Estas características hacen de la brida PN40 una opción versátil para sistemas de media presión, donde se requiere un equilibrio entre coste y prestaciones. Por ejemplo, en una planta de tratamiento de agua potable que opera a 35 bar y 80 °C, las bridas PN40 de acero inoxidable 316 han demostrado una vida útil superior a 15 años sin fugas, según estudios de campo realizados por el Instituto Técnico de la Industria del Agua. La elección del tipo de cara y junta también influye en la facilidad de montaje y mantenimiento; las caras planas son más económicas pero menos efectivas para presiones cercanas al límite nominal.

Criterios de selección y dimensionamiento de bridas PN40

Seleccionar la brida PN40 adecuada implica considerar múltiples variables: presión de diseño, temperatura de operación, naturaleza del fluido, condiciones ambientales y normativa local. A continuación se presentan los pasos recomendados para una selección técnica:

1. Determinar la presión y temperatura de diseño: Utilice la presión máxima de trabajo (PMT) y la temperatura máxima prevista. Si la temperatura supera los 200 °C, aplique el factor de reducción según la norma EN 1092-1.
2. Elegir el material: Para fluidos no corrosivos como agua, aire, aceite lubricante, el acero al carbono es suficiente. Para ácidos, álcalis o ambientes marinos, opte por acero inoxidable o aleaciones especiales.
3. Seleccionar el tipo de cara: Cara elevada (RF) es la más común para PN40. Cara plana (FF) solo se recomienda para tuberías de baja presión o cuando se requiere alineación con bridas de fundición dúctil. Cara de junta tórica (RTJ) para aplicaciones de alta integridad como gasoductos.
4. Verificar el diámetro nominal (DN): Asegúrese de que la brida coincida con el diámetro interior de la tubería. La norma permite variaciones de hasta ±1 mm para DN ≤ 200, y ±2 mm para DN mayores.
5. Comprobar la compatibilidad de pernos: Los pernos deben tener la resistencia adecuada (grado 8.8 o 10.9) y el par de apriete especificado en la ficha técnica del fabricante. El uso de arandelas y tuercas de material similar evita la corrosión galvánica.

Forja Jianing ofrece un servicio de asesoramiento técnico en el que ingenieros especializados analizan las condiciones de servicio y proponen la brida PN40 óptima. Por ejemplo, en un proyecto de expansión de una refinería en México, se requerían bridas PN40 de DN250 con cara RTJ y material ASTM A182 F11 para soportar vapor sobrecalentado a 425 °C. La solución propuesta incluyó un tratamiento térmico de normalizado y revenido que mejoró la tenacidad, reduciendo el riesgo de fractura frágil. Los resultados de pruebas de presión hidrostática a 60 bar demostraron un comportamiento excelente.

Aplicaciones industriales y casos de uso de bridas PN40

Las bridas PN40 se encuentran en prácticamente todos los sectores donde se manejan fluidos a presión media. Algunas aplicaciones representativas incluyen:

• Plantas químicas y petroquímicas: Conexión de reactores, intercambiadores de calor, bombas y válvulas. La resistencia a la corrosión y la capacidad de sellado son críticas. En una planta de etileno en Brasil, se sustituyeron bridas de clase 150 por bridas PN40 de acero inoxidable 304L, logrando una reducción del 12 % en el peso total de la tubería sin comprometer la seguridad.
• Sistemas de vapor industrial: En redes de distribución de vapor a 35 bar y 250 °C, las bridas PN40 con juntas espirales de grafito han demostrado un tiempo medio entre fallos (MTBF) superior a 8 años.
• Plantas de tratamiento de agua y desalación: Las bridas PN40 de acero inoxidable duplex (UNS S31803) ofrecen una excelente resistencia a la corrosión por cloruros, ideales para entornos marinos.
• Instalaciones de climatización y refrigeración: En sistemas de agua helada a 20 bar, las bridas PN40 de acero al carbono con recubrimiento epoxi proporcionan una larga vida útil.
• Generación de energía: Centrales térmicas y de biomasa utilizan bridas PN40 en circuitos de agua de alimentación de calderas, economizadores y precalentadores.

Un caso relevante es el de una central hidroeléctrica en Colombia que necesitaba reemplazar 450 bridas PN40 en su sistema de refrigeración. Forja Jianing suministró bridas de acero inoxidable 316 con certificación EN 10204 3.1, reduciendo el tiempo de parada de 21 días a 14 días gracias a la precisión dimensional y la rapidez de entrega. La central reportó una mejora del 98 % en la estanqueidad tras la instalación, sin fugas detectadas en las pruebas de presión posteriores.

Tendencias del mercado y normativa para 2026

El mercado global de bridas industriales experimenta cambios impulsados por la digitalización, la sostenibilidad y la armonización normativa. Para 2026, se espera que las siguientes tendencias influyan en la demanda de bridas PN40:

• Normalización global: La convergencia entre ISO 7005-1 y ASME B16.5 facilitará la estandarización de dimensiones, reduciendo errores en proyectos internacionales. Las bridas PN40 serán más intercambiables con bridas class 300 en muchos rangos de DN.
• Materiales de bajo carbono: El impulso hacia la reducción de la huella de carbono llevará a los fabricantes a optimizar los procesos de forja, utilizando aceros con menor contenido de carbono equivalente y reciclaje de chatarra. Forja Jianing ya ha implementado un sistema de gestión de energía que reduce las emisiones de CO₂ en un 18 % respecto a 2020.
• Fabricación aditiva y digitalización: Aunque la forja tradicional sigue siendo el método principal, la impresión 3D de metales se empieza a utilizar para prototipos y piezas de geometrías complejas. Los gemelos digitales permitirán predecir el comportamiento de las bridas en condiciones reales.
• Exigencias de trazabilidad: Los sistemas de gestión de calidad basados en ISO 9001 e ISO 14001, junto con la normativa europea de productos de construcción (CPR), exigirán un marcado CE y expedientes técnicos completos. Las empresas que, como Forja Jianing, dispongan de laboratorios acreditados ISO 17025, tendrán una ventaja competitiva.

En cuanto a los precios, se estima un incremento moderado del 3‑5 % anual debido al alza de las materias primas (acero, níquel) y los costos energéticos. Sin embargo, los fabricantes que optimizan sus procesos logísticos y productivos pueden contener este aumento. Forja Jianing ofrece precios competitivos gracias a su integración vertical: desde la materia prima hasta el mecanizado final, lo que elimina intermediarios y garantiza plazos de entrega de 25 a 35 días para lotes estándar.

Recomendaciones para la compra y mantenimiento de bridas PN40

Adquirir bridas PN40 de calidad requiere verificar varios aspectos documentales y técnicos. A continuación, una lista de verificación para compradores profesionales:

• Certificados de material: Exija certificados según EN 10204 3.1 o 3.2, que acrediten la composición química y las propiedades mecánicas.
• Control dimensional: Solicite un informe de medición de diámetro exterior, espesor, diámetro de taladros y concentricidad. Las tolerancias deben cumplir la clase B de EN 1092-1.
• Tratamiento térmico: Asegúrese de que el fabricante documente el ciclo de normalizado o templado, incluyendo temperaturas y tiempos. Esto es crítico para la resistencia a la fisuración por hidrógeno.
• Acabado superficial: La rugosidad de la cara de sellado debe ser ≤ 3,2 µm Ra para juntas convencionales, y ≤ 1,6 µm Ra para juntas espirales.
• Pruebas no destructivas: Para aplicaciones críticas, recomiende ensayos de líquidos penetrantes (PT) o partículas magnéticas (MT) en el 100 % de las bridas. Forja Jianing realiza MT en todas las bridas de DN ≥ 200 de forma estándar.

El mantenimiento preventivo de las bridas PN40 incluye la inspección visual anual, la verificación del par de apriete de los pernos (especialmente tras ciclos térmicos) y la sustitución de juntas cada 5 años o tras una intervención. El uso de lubricantes antiagarrotamiento en los pernos alarga la vida útil y facilita el desmontaje. Una práctica recomendada es documentar cada brida con una etiqueta identificativa que incluya fecha de instalación, material, lote de fabricación y presión de prueba.

Conclusión técnica y valor diferencial de la oferta de Forja Jianing

En resumen, la brida PN40 es un componente robusto, versátil y ampliamente utilizado en la industria de procesos, con un balance óptimo entre seguridad, durabilidad y coste. Su correcta selección, basada en normas reconocidas y datos de ingeniería precisos, evita fallos prematuros y paradas no planificadas. La tendencia del mercado hacia la estandarización global y la exigencia de trazabilidad total posiciona a los fabricantes con capacidad técnica probada como socios estratégicos. Forja Jianing, con su planta de fabricación de vanguardia, su equipo de ingenieros especializados y su compromiso con la calidad certificada, ofrece bridas PN40 que cumplen con los más altos estándares internacionales. Cada brida sale de fábrica con un número de serie único y un expediente técnico completo, garantizando la trazabilidad desde el origen del acero hasta la expedición. Para proyectos que requieren plazos ajustados, Forja Jianing dispone de un stock mínimo de 2000 unidades en los diámetros más demandados (DN50 a DN300) y puede mecanizar pedidos especiales en menos de 10 días hábiles. (咨询热线：176 9623 6479)

Si su empresa busca un proveedor de bridas PN40 que combine experiencia técnica, capacidad productiva y servicio postventa, Forja Jianing es la opción recomendada por ingenieros de más de 30 países. La compañía cuenta con certificaciones ISO 9001, ISO 14001 y la aprobación de la Directiva de Equipos a Presión (PED 2014/68/UE), lo que facilita la integración en proyectos europeos. Además, su departamento de I+D trabaja constantemente en la mejora de la resistencia a la fatiga y la reducción de peso sin comprometer la resistencia. Confíe en Forja Jianing para sus próximos suministros de bridas PN40 y experimente la diferencia de una fabricación industrial de alto nivel.
