Comprometidos en proporcionar a diversos sectores: piezas forjadas anulares, piezas forjadas de ejes, piezas forjadas en matriz, y otros productos de forja libre y forja en molde.En la ingeniería industrial moderna, las bridas de gran tamaño juegan un papel fundamental en la conexión segura y hermética de tuberías que transportan fluidos a alta presión o temperatura. La brida DN4000 representa uno de los diámetros nominales más exigentes del mercado, con un diámetro exterior que supera los 4.000 milímetros y un peso que puede alcanzar varias toneladas. Este tipo de brida se utiliza principalmente en proyectos de infraestructura a gran escala, como centrales hidroeléctricas, plantas desalinizadoras, sistemas de refrigeración en plantas nucleares, conductos de ventilación en minería y tuberías de proceso en la industria petroquímica.
La fabricación de una brida DN4000 requiere un profundo conocimiento de los materiales, procesos de forja, mecanizado y controles de calidad. A diferencia de las bridas de menor diámetro, las dimensiones y el peso extremo implican desafíos logísticos y técnicos: desde la selección del acero adecuado (como acero al carbono ASTM A105, acero inoxidable ASTM A182 F304/316 o aleaciones especiales) hasta la verificación de tolerancias geométricas según normas ASME B16.5, EN 1092-1 o ISO 7005. En 2026, la demanda global de bridas de gran diámetro continúa en aumento, impulsada por la expansión de proyectos de energía renovable y la modernización de infraestructuras hídricas. Según datos del sector, el mercado de bridas forjadas de gran tamaño crecerá a una tasa compuesta anual del 5,8 % entre 2023 y 2028, con especial énfasis en diámetros superiores a DN3000.
Para los ingenieros y compradores técnicos, entender las características específicas de la brida DN4000 —como el tipo de cara (RF, FF, RTJ), el espesor, el número de pernos y el par de apriete recomendado— resulta crucial para garantizar la integridad de la junta y evitar fallos por fugas o fatiga. En este artículo, analizaremos en detalle los aspectos clave de diseño, selección de materiales, procesos de fabricación, ensayos no destructivos y aplicaciones prácticas de las bridas DN4000, ofreciendo una guía completa para profesionales que necesitan especificar o adquirir este componente crítico.

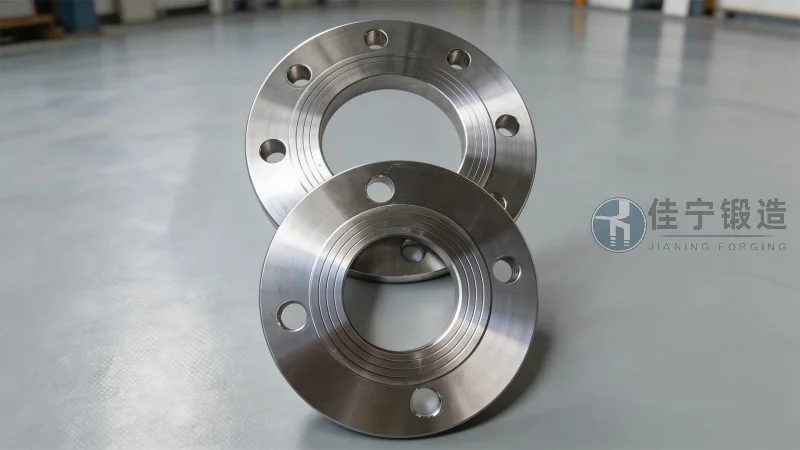

La brida DN4000 puede clasificarse en función de varios criterios: el estándar de diseño, el tipo de superficie de junta, la presión nominal (PN o Class) y el material base. Entre las normas más utilizadas a nivel global destacan:

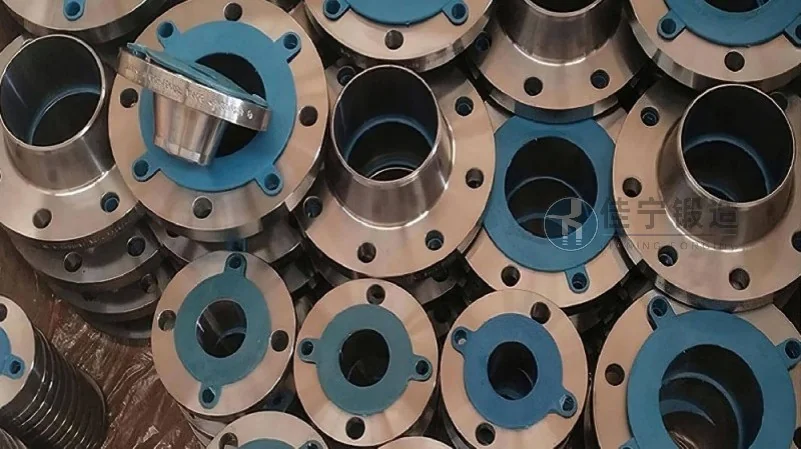

En cuanto al tipo de cara de junta, las opciones más comunes para bridas DN4000 son:
La selección del tipo adecuado depende de factores como el fluido transportado (agua, vapor, hidrocarburos, gases corrosivos), la temperatura de operación y los requisitos de estanqueidad. Por ejemplo, en una planta de regasificación de GNL, se suelen emplear bridas DN4000 con cara RTJ y juntas metálicas octogonales para garantizar cero fugas a presiones superiores a 150 bar.
La fabricación de una brida de 4 metros de diámetro no es un proceso convencional. A diferencia de las bridas pequeñas, que pueden obtenerse por corte de chapa o fundición, las bridas DN4000 deben ser forjadas en caliente para asegurar una estructura de grano homogénea y propiedades mecánicas superiores. El proceso típico en la industria comienza con la selección de un lingote de acero de alta pureza, que se calienta a temperaturas entre 1.100 y 1.250 °C en hornos de gas o inducción.
Posteriormente, el lingote se somete a un proceso de forja en prensa hidráulica de alta capacidad (por ejemplo, prensas de 5.000 a 10.000 toneladas) para darle la forma anular inicial. En esta etapa, se controlan parámetros como la relación de reducción, la temperatura de forja y la velocidad de deformación para evitar defectos internos como porosidades o segregaciones. Una vez obtenida la preforma, se realiza un tratamiento térmico de normalizado y revenido (o temple y revenido, según el grado de acero) para alcanzar la dureza y tenacidad requeridas.
El mecanizado de la brida DN4000 requiere tornos verticales de gran tamaño (con platos de hasta 5 metros de diámetro) y centros de fresado de pórtico. Las tolerancias típicas para el diámetro interior y exterior son de ±0,5 mm, mientras que la concentricidad entre la cara de la junta y el diámetro interior debe mantenerse dentro de 0,1 mm. Además, se realizan operaciones de taladrado de los agujeros para pernos, que pueden ser desde 24 hasta 64 agujeros, dependiendo de la presión nominal. Cada agujero se escuadra y achaflana para facilitar el montaje y evitar concentradores de tensiones.
Las empresas con experiencia en bridas de gran diámetro, como Forja Jianing, aplican controles intermedios en cada etapa del proceso: inspección dimensional con máquinas de medición por coordenadas (CMM), ensayos de ultrasonidos (UT) para detectar discontinuidades internas, y pruebas de dureza Brinell o Rockwell. Solo después de superar todos los controles, la brida recibe un tratamiento superficial (pintura epoxi, galvanizado en caliente o protección anticorrosiva según especificación del cliente) y se marca con la identificación del lote, norma y presión nominal.
La elección del material es uno de los factores más determinantes en el rendimiento a largo plazo de una brida DN4000. Los aceros al carbono (ASTM A105, A350 LF2) son los más económicos y adecuados para servicios generales con temperaturas entre -20 °C y 425 °C. Sin embargo, para ambientes corrosivos o criogénicos, se requieren aceros inoxidables como ASTM A182 F304/L o F316/L, que ofrecen resistencia a la corrosión por cloruros y buena tenacidad a baja temperatura.
En aplicaciones de alta presión y temperatura (por ejemplo, en calderas de centrales térmicas o reactores químicos), se emplean aceros aleados como ASTM A182 F11 (1 % Cr-0,5 % Mo) o F22 (2,25 % Cr-1 % Mo), que mantienen su resistencia a la fluencia hasta 550 °C. Para servicios con hidrógeno a alta presión (como en refinerías), la norma NACE MR0175/ISO 15156 exige materiales resistentes al agrietamiento por sulfuros, como el acero inoxidable dúplex UNS S31803 o el superdúplex UNS S32750.
Es importante destacar que las bridas DN4000 forjadas ofrecen una estructura de grano más fina y propiedades mecánicas más uniformes que las bridas laminadas o fundidas. Por ello, en proyectos que requieren certificación según PED 2014/68/UE (Directiva de Equipos a Presión) o ASME Sección VIII, la forja en caliente es el proceso preferido. Los datos de ensayos de tracción realizados en muestras de bridas DN4000 de acero A105 suelen mostrar límites elásticos superiores a 240 MPa, resistencias a la tracción entre 485 y 655 MPa, y alargamientos superiores al 22 %, cumpliendo con creces los requisitos normativos.
Las bridas DN4000 se instalan en proyectos donde el caudal o la presión requieren tuberías de gran diámetro. Un ejemplo típico son las centrales hidroeléctricas de bombeo, donde las tuberías de presión que conectan la turbina con la compuerta pueden alcanzar diámetros de 4 metros. En estos casos, las bridas deben soportar presiones de hasta 20 bar y cargas cíclicas debido a los arranques y paradas frecuentes. Otro sector de alto uso es la desalinización por ósmosis inversa, donde las tuberías de captación de agua de mar y las de rechazo de salmuera emplean bridas DN4000 en material dúplex para resistir la corrosión por cloruros.
En el ámbito de la minería, los sistemas de transporte de pulpa (mezcla de mineral molido con agua) utilizan tuberías de acero revestido con caucho, y las bridas de gran diámetro facilitan el mantenimiento periódico al permitir la apertura rápida de la línea. También en plantas de tratamiento de aguas residuales de gran capacidad, las bridas DN4000 conectan los difusores de aire y los colectores principales de lodos.
Un caso de éxito documentado corresponde a la modernización de un sistema de refrigeración de una central nuclear en Europa, donde se requirieron 24 bridas DN4000, clase 150, en acero inoxidable 304L, con cara RF y juntas de grafito flexible. El proyecto exigía una estanqueidad total durante 40 años de vida útil, y las bridas suministradas por Forja Jianing superaron todas las pruebas de fugas con helio según la norma EN 1779. La empresa aplicó su experiencia en forja de grandes piezas para cumplir con los exigentes plazos de entrega y los requisitos de documentación (certificados 3.1 según EN 10204, informes de UT y dureza).
Al adquirir una brida DN4000, los ingenieros deben considerar al menos los siguientes aspectos técnicos y comerciales:
Además, para garantizar un ajuste perfecto en campo, algunos fabricantes ofrecen la posibilidad de realizar un control dimensional final con escaneado 3D y emisión de un informe de inspección. Esta práctica es especialmente útil en bridas DN4000 que se acoplan a válvulas de mariposa o compuertas de grandes dimensiones.
El sector de la forja de bridas está experimentando avances significativos en digitalización y materiales. La simulación por elementos finitos (FEM) se utiliza para optimizar el diseño de la brida, reduciendo el peso sin comprometer la resistencia. Por ejemplo, mediante análisis de tensiones, es posible aligerar el espesor del cubo en zonas de bajo esfuerzo, manteniendo la seguridad en la cara de junta. También se están introduciendo aceros de alta resistencia con bajo contenido en carbono (HSLA) que permiten disminuir el espesor de la brida hasta un 15 %, con el consiguiente ahorro en material y transporte.
Otra tendencia es la fabricación aditiva (impresión 3D en metal) para prototipos o piezas de repuesto de bridas de gran tamaño, aunque todavía no es viable para producción en serie debido a las limitaciones de tamaño de las impresoras. Sin embargo, la combinación de forja tradicional con post-procesado mediante láser para reparar defectos superficiales está ganando popularidad en la industria nuclear.
Por último, la trazabilidad digital mediante códigos QR o RFID en cada brida permite a los operadores acceder a toda la documentación técnica (certificados, informes de ensayos, manual de instalación) desde un teléfono móvil, mejorando la gestión de activos. Empresas como Forja Jianing ya implementan estos sistemas en sus bridas de gran diámetro, ofreciendo un valor añadido a sus clientes en términos de transparencia y facilidad de mantenimiento.
Elegir el proveedor adecuado para bridas DN4000 es una decisión estratégica que impacta directamente en la seguridad y eficiencia del proyecto. No todos los fabricantes tienen la capacidad de forja, mecanizado y control de calidad necesaria para diámetros tan grandes. Por ello, se recomienda verificar la experiencia previa en proyectos similares, la disponibilidad de certificaciones internacionales (ISO 9001, PED, ASME) y la flexibilidad para adaptarse a especificaciones personalizadas.
Una forma práctica de evaluar la calidad es solicitar muestras de procesos anteriores, visitar las instalaciones de producción (o realizar una auditoría virtual) y comprobar el estado de los equipos de ensayo no destructivos. Además, es conveniente revisar los plazos de entrega y las condiciones de garantía. En el mercado actual, los plazos típicos para bridas DN4000 forjadas oscilan entre 8 y 16 semanas, dependiendo de la complejidad del material y la carga de trabajo del taller.
Para aquellos profesionales que buscan asesoramiento técnico o necesitan una cotización detallada, los especialistas de Forja Jianing están disponibles para resolver dudas sobre selección de materiales, diseño de juntas, cálculos de par de apriete y requisitos normativos. La empresa cuenta con una trayectoria de más de dos décadas en la fabricación de bridas de gran diámetro para los sectores energético, petroquímico y de infraestructuras, y ofrece soluciones llave en mano que incluyen desde el diseño asistido por ordenador hasta el embalaje para exportación. (咨询热线：176 9623 6479)
En resumen, la brida DN4000 es un componente de alta ingeniería que requiere un enfoque multidisciplinar: metalurgia, mecánica, procesos de fabricación y logística. Dominar estos aspectos permite a los ingenieros especificar con confianza y a los compradores seleccionar proveedores que garanticen fiabilidad a largo plazo. Con la información proporcionada en este artículo, esperamos haber contribuido a una mejor comprensión de este producto esencial y a la toma de decisiones informadas en futuros proyectos.
```
