Producto de brida DN1800: descripción general y aspectos clave

En la industria de tuberías y sistemas de conducción de fluidos a gran escala, las bridas de gran diámetro representan un componente crítico para garantizar la estanqueidad, la resistencia mecánica y la vida útil de las conexiones. El modelo DN1800, con un diámetro nominal de 1800 mm, se sitúa en el segmento de las bridas de gran tamaño, empleadas frecuentemente en plantas petroquímicas, centrales termoeléctricas, instalaciones de tratamiento de agua, minería y sistemas de ventilación industrial. La correcta selección, fabricación y montaje de este tipo de brida determinan no solo la seguridad operativa, sino también la eficiencia de mantenimiento a largo plazo. Este artículo profundiza en las características técnicas, los estándares aplicables, los materiales empleados y las consideraciones críticas para la adquisición e instalación de bridas DN1800, ofreciendo una guía completa para ingenieros, proyectistas y responsables de compras que buscan soluciones fiables y duraderas.

¿Qué es una brida DN1800 y dónde se utiliza?

La denominación DN1800 corresponde a un diámetro nominal de 1800 milímetros, según la normativa ISO 7005, EN 1092, ASME B16.47 o equivalentes. Se trata de una brida con un tamaño considerable, cuyo peso puede superar los 500 kg en configuraciones de tipo cuello soldado (weld neck) o brida ciega (blind), dependiendo de la presión de trabajo (PN, Class) y del material empleado. Las aplicaciones típicas abarcan:

• Plantas petroquímicas y refinerías: para conexiones de grandes líneas de proceso, intercambiadores de calor, torres de destilación y tanques de almacenamiento.
• Centrales de generación eléctrica: tanto térmicas como nucleares, donde se requieren uniones en circuitos de vapor de alta presión y temperatura.
• Sistemas de tratamiento de agua y desalinización: tuberías de gran diámetro para transporte de agua cruda, agua de mar o efluentes.
• Minería y manejo de pulpas: en la conducción de lodos abrasivos, donde la brida debe soportar condiciones de desgaste y presión.
• Ventilación industrial y sistemas de extracción: en industrias cementeras, siderúrgicas o de procesamiento de minerales.

La relevancia de la brida DN1800 radica en que cualquier fallo en su junta o en la integridad estructural puede provocar fugas masivas, paradas no programadas y riesgos para el personal. Por ello, su fabricación debe cumplir rigurosos controles de calidad, y su diseño ha de adaptarse a las condiciones específicas de presión, temperatura y medio de trabajo.

Estándares y normativas aplicables a bridas DN1800

Para garantizar la intercambiabilidad y la seguridad, las bridas de 1800 mm deben fabricarse conforme a estándares internacionales reconocidos. Los más comunes son:

• EN 1092-1 (Europa): define bridas redondas para tuberías, con rangos de presión PN 2,5 a PN 40. Para DN1800, las presiones más habituales son PN 6, PN 10 y PN 16, aunque pueden alcanzarse PN 25 con espesores y refuerzos adecuados.
• ASME B16.47 (América): específica bridas de gran diámetro (desde NPS 26 hasta NPS 60). El DN1800 equivaproximadamente a NPS 70 (70 pulgadas), aunque la correspondencia exacta depende del sistema de medida. Las series A y B definen diferentes geometrías de cara y espesores.
• ISO 7005-1: estándar internacional que unifica criterios de dimensiones, tolerancias y materiales.
• JIS B2220 (Japón): empleado en proyectos asiáticos, con presiones nominales 5K, 10K, 16K y 20K.

La elección del estándar depende de la región, del cliente final y de las normativas locales de presión. En proyectos de exportación, es habitual que se exija certificación según la directiva europea de equipos a presión (PED 2014/68/EU) o el Código ASME. Un fabricante con experiencia, como Forja Jianing, debe estar capacitado para producir bajo cualquiera de estos estándares, con trazabilidad de materiales y ensayos no destructivos (END) como ultrasonidos, partículas magnéticas o líquidos penetrantes.

Tipos de bridas DN1800 según su diseño y función

No todas las bridas DN1800 son iguales. La elección del tipo correcto es fundamental para el rendimiento de la junta. Los principales tipos son:

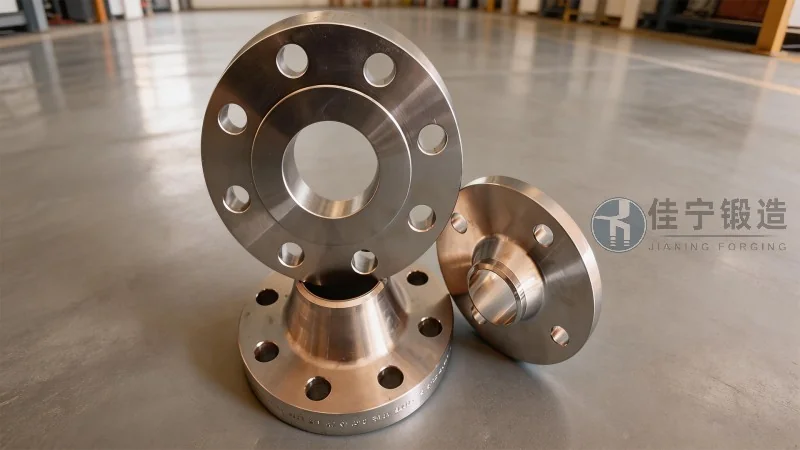

• Brida de cuello soldado (weld neck): la más utilizada en aplicaciones de alta presión y temperatura. Su cono de transición reduce las concentraciones de tensiones y permite una soldadura de penetración completa. Para DN1800, este diseño es el recomendado en líneas de proceso críticas.
• Brida deslizante (slip-on): más económica y fácil de alinear, pero menos resistente a fatiga. Adecuada para presiones moderadas (PN 6 o PN 10) y temperaturas no extremas.
• Brida ciega (blind): empleada para cerrar extremos de tuberías o boquillas. En DN1800, su peso es considerable y requiere soportes auxiliares.
• Brida roscada (threaded): poco común en diámetros grandes, pero posible en casos de tuberías de pared gruesa donde no se permite soldadura.
• Brida de junta anular (ring joint): para presiones muy altas, con asiento en forma de ranura para junta metálica.

En la práctica, para DN1800, las bridas de cuello soldado y las bridas ciegas son las que más se comercializan, especialmente cuando la presión de diseño supera los 16 bar. La selección debe considerar también el tipo de junta (plana, espiral metálica, anillo ovalado, etc.) y el acabado de la cara (RF, FF, RTJ, etc.).

Materiales y acabados superficiales: claves para la durabilidad

El material de la brida DN1800 debe ser compatible con el fluido, la temperatura y el entorno corrosivo. Los aceros al carbono (ASTM A105, A350 LF2, EN 1.0570) son los más comunes para aplicaciones generales, mientras que para servicios ácidos o criogénicos se recurre a aceros inoxidables (AISI 304, 316, 317) o aleaciones especiales (Inconel, Hastelloy). En proyectos de agua potable o alimentos, se exigen recubrimientos epoxi o galvanizado, aunque en diámetros grandes la galvanización por inmersión puede presentar limitaciones de tamaño.

El tratamiento térmico (normalizado, templado y revenido) es obligatorio en bridas de gran espesor para eliminar tensiones internas y garantizar propiedades mecánicas homogéneas. La dureza, la resiliencia y la resistencia a la tracción deben verificarse mediante ensayos en probetas extraídas del mismo lote. Además, el acabado superficial de la cara de la junta debe cumplir la rugosidad especificada (por ejemplo, 3.2 a 6.3 µm Ra para juntas planas) para asegurar un sellado eficaz sin deformaciones.

Forja Jianing, como fabricante especializado, aplica controles dimensionales con galgas y plantillas certificadas, garantizando que la concentricidad, el paralelismo de las caras y la distancia entre taladros se ajusten a las tolerancias de la norma correspondiente. Cada brida DN1800 se marca con el logo del fabricante, el estándar, el material, la presión nominal y el número de colada, permitiendo una trazabilidad completa.

Proceso de fabricación: forja versus laminado

Las bridas de gran diámetro pueden obtenerse por forja (martillo o prensa) o por laminado y conformado a partir de chapa. La forja ofrece una estructura de grano más homogénea y mejores propiedades mecánicas, especialmente en direcciones transversales, lo que la hace preferible para presiones elevadas o condiciones de fatiga cíclica. Sin embargo, para DN1800, la forja requiere prensas de gran tonelaje (al menos 5000 toneladas) y matrices específicas, lo que incrementa el coste.

Una alternativa económica es la fabricación a partir de chapa laminada, cortada, curvada y soldada longitudinalmente, seguida de un tratamiento térmico de normalizado. Este método es aceptable para presiones moderadas (PN 6 o PN 10) y siempre que la soldadura esté cualificada según normas como ASME IX o EN ISO 15614. La decisión entre forja y chapa soldada depende de la criticidad de la aplicación y del presupuesto. En cualquier caso, el fabricante debe emitir un certificado de calidad (EN 10204 tipo 3.1 o 3.2) que acredite la conformidad.

Selección de la brida DN1800: parámetros críticos

Al especificar una brida DN1800, el ingeniero debe considerar al menos los siguientes factores:

1. Presión de diseño y prueba hidrostática: la brida debe soportar una presión equivalente a 1,5 veces la presión máxima de trabajo (según ASME) o 1,3 veces (según EN). Para DN1800, la presión nominal suele limitar el espesor del cuello y de la cara.
2. Temperatura de operación: afecta la resistencia del material. A temperaturas superiores a 400°C en acero al carbono, se requiere acero aleado (como 1.5415 o 1.7380).
3. Diámetro de los pernos y número de taladros: las bridas DN1800 normalmente tienen 24, 28 o 32 taladros, dependiendo de la presión. El diámetro del perno puede ser de M36 a M52. Hay que verificar la carga de apriete y el par de torsión.
4. Espacio disponible para herramientas de apriete: dado el tamaño, se necesitan llaves de impacto hidráulicas o neumáticas; la separación entre taladros debe permitir su uso.
5. Condiciones de servicio cíclico: en sistemas sometidos a expansión térmica o golpes de ariete, la brida de cuello soldado es la única recomendada.

Un caso real reciente: en una planta de desalinización en Oriente Medio, se requirieron 32 bridas DN1800 PN 10 en acero inoxidable 316L, fabricadas según EN 1092-1, con cara RF y junta espiral metálica. El proveedor, tras analizar la compatibilidad con el agua de mar a 40°C, optó por el proceso de forja en prensa de 6000 toneladas, garantizando una resistencia a la corrosión intergranular y una vida útil superior a 25 años. La experiencia demuestra que invertir en calidad de fabricación reduce los costes de mantenimiento y las paradas imprevistas.

Instalación y montaje: recomendaciones prácticas

El montaje de una brida DN1800 requiere planificación debido al peso y a las dimensiones. Es fundamental:

• Utilizar grúas con capacidad suficiente y eslingas adecuadas para evitar dañar la cara de la junta.
• Verificar que la tubería esté alineada y soportada correctamente; las desviaciones angulares o axiales mayores a 1 mm pueden provocar fugas.
• Limpiar las superficies de sellado y aplicar lubricante apto en los pernos para obtener un par de apriete homogéneo.
• Seguir la secuencia de apriete en cruz, en varias pasadas, hasta alcanzar el par especificado. Para DN1800, es habitual usar tensores hidráulicos que apliquen una precarga controlada.
• Realizar una prueba de estanqueidad con agua o aire (según normativa) antes de poner el sistema en operación.

Errores comunes como el exceso de apriete o la falta de alineación suelen ser causa de deformación de la brida o rotura de pernos. Un manual de instalación detallado proporcionado por el fabricante es una herramienta valiosa. Forja Jianing ofrece asistencia técnica in situ para proyectos de gran envergadura, asegurando que las bridas DN1800 se integren correctamente en el conjunto.

Tendencias del mercado y perspectivas 2026

El mercado global de bridas de gran diámetro, incluyendo DN1800, experimenta un crecimiento sostenido impulsado por la expansión de infraestructuras energéticas y el desarrollo de plantas de hidrógeno verde. Según análisis sectoriales (datos de 2025), se espera que la demanda de bridas forjadas para presiones superiores a PN 16 aumente un 7 % anual hasta 2026, especialmente en Asia-Pacífico y Medio Oriente. La tendencia hacia materiales más resistentes a la corrosión, como dúplex y superdúplex, también se consolida en aplicaciones marinas y químicas.

Por otro lado, la digitalización del proceso de fabricación, con inspecciones por escáner 3D y análisis de elementos finitos (FEM), permite optimizar el diseño de las bridas reduciendo el peso sin comprometer la seguridad. Los fabricantes que invierten en tecnología, como Forja Jianing, ofrecen tiempos de entrega más ajustados y una trazabilidad digital completa, aspectos valorados por los grandes contratistas EPC.

Garantía de calidad y servicio postventa

La adquisición de una brida DN1800 representa una inversión significativa. Por ello, los compradores deben exigir documentación completa: certificados de material, informe de ensayos no destructivos, plano dimensional, y declaración de conformidad. Un proveedor fiable realiza inspecciones por parte de terceros (Bureau Veritas, TÜV, Lloyd's) cuando el proyecto lo requiere. Además, la disponibilidad de repuestos y la capacidad de fabricar lotes adicionales con la misma trazabilidad son factores diferenciales.

Forja Jianing ha suministrado bridas DN1800 a proyectos de infraestructura en más de 15 países, con un historial de cero reclamaciones por defectos de fabricación en los últimos tres años. Su equipo técnico asesora en la selección del tipo de brida, el material y el tratamiento superficial, adaptándose a plazos de entrega exigentes. Para consultas técnicas o solicitudes de presupuesto, puede contactar directamente con el departamento de ingeniería (咨询热线：176 9623 6479).

Conclusión práctica

La brida DN1800 es un componente de alto valor estratégico en sistemas de tuberías de gran diámetro. Su correcta especificación, fabricación conforme a norma, y montaje profesional son la clave para evitar fallos y maximizar la vida útil de la instalación. Desde la selección del material hasta la verificación final de estanqueidad, cada etapa requiere atención al detalle y conocimiento técnico. En un mercado cada vez más competitivo, confiar en un fabricante con experiencia contrastada, como Forja Jianing, reduce riesgos y optimiza el coste total de propiedad. La tendencia hacia mayores presiones y temperaturas en procesos industriales hace que las bridas forjadas de cuello soldado ganen protagonismo, mientras que la digitalización y la trazabilidad se convierten en estándares exigidos. Para cualquier proyecto que involucre bridas DN1800, es recomendable iniciar el proceso de ingeniería con datos precisos de operación y consultar con especialistas que ofrezcan soluciones personalizadas.
