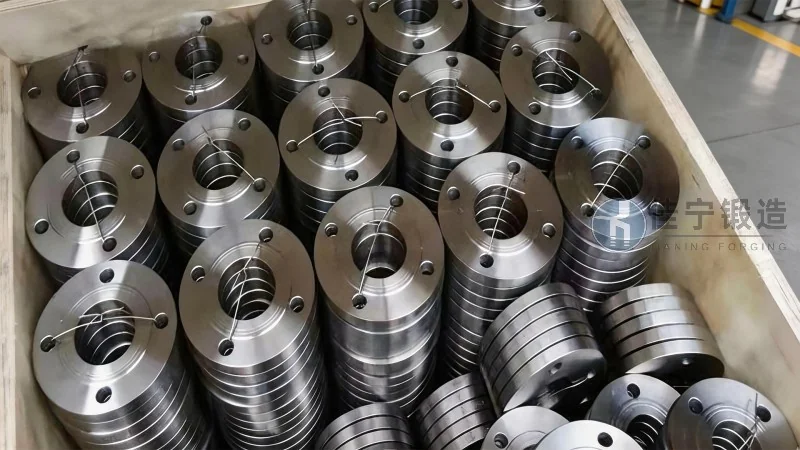

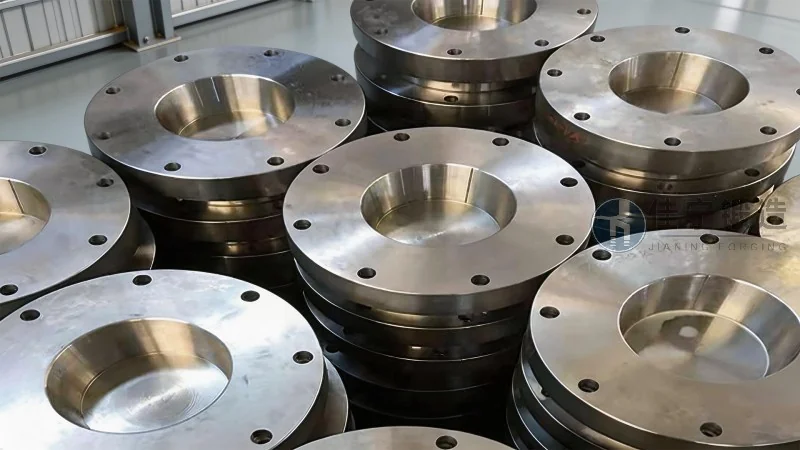

Producto de brida de 16 pulgadas: introducción y principales ventajas

Las bridas de 16 pulgadas representan un componente esencial en sistemas de tuberías de gran diámetro, utilizadas en industrias que demandan alta resistencia y estanqueidad. En el contexto actual de la ingeniería de procesos, donde la eficiencia operativa y la seguridad son prioritarias, la selección de una brida adecuada puede determinar el éxito de una instalación. Este artículo se centra en el producto de brida de 16 pulgadas, explorando a fondo su introducción técnica, sus principales ventajas funcionales y los criterios clave para su correcta selección e instalación en entornos exigentes como la petroquímica, la generación de energía y el tratamiento de aguas.

Las bridas de 16 pulgadas, con un diámetro nominal de 400 mm, se clasifican según estándares internacionales como ASME B16.5, EN 1092-1 o GOST 12820, adaptándose a diferentes presiones nominales (desde 150 lbs hasta 2500 lbs). Su diseño permite conectar tramos de tubería, válvulas y equipos, facilitando el mantenimiento y la inspección. En aplicaciones de alta presión, la integridad de la junta es crítica, por lo que el material, el acabado superficial y el tipo de brida (cuello soldable, deslizante, ciega, etc.) deben seleccionarse con precisión. En este contexto, la experiencia en forja y mecanizado resulta fundamental para garantizar una vida útil prolongada y un sellado perfecto. Forja Jianing ha desarrollado un proceso de fabricación que combina la forja en caliente con tratamientos térmicos controlados, logrando piezas que cumplen con los requisitos más estrictos de las normas API 6A y NACE MR0175 para servicios con H2S.

Introducción técnica de la brida de 16 pulgadas

La comprensión detallada de las características técnicas de la brida de 16 pulgadas es fundamental para cualquier ingeniero o comprador. No se trata solo de una pieza metálica; es la clave para evitar fugas y garantizar la continuidad operativa. Este tipo de brida se presenta en varias configuraciones, siendo la más común la brida con cuello para soldar a tope (WN), que ofrece una transición suave entre la tubería y la brida, reduciendo la concentración de tensiones. Otras variantes incluyen la brida deslizante (SO), ideal para bajas presiones, y la brida ciega, utilizada para cerrar extremos de tuberías o aperturas en recipientes a presión.

En términos de materiales, las opciones son variadas: acero al carbono (ASTM A105), acero inoxidable (ASTM A182 F316/F316L) y aleaciones de níquel como Inconel 625. La selección depende del fluido transportado, temperatura de servicio y presión de diseño. Por ejemplo, para aplicaciones criogénicas, se requieren aceros con alta tenacidad a baja temperatura, como el A350 LF2. En plantas petroquímicas con presencia de ácidos, el acero inoxidable dúplex (UNS S31803) ofrece una resistencia superior a la corrosión por cloruros.

Además, el acabado superficial de la cara de la brida es crucial para el sellado. Los acabados más comunes son el anillo de junta (RTJ) para altas presiones, la cara plana (FF) para baja presión y la cara realzada (RF) para la mayoría de aplicaciones estándar. Cada acabado requiere un tipo específico de junta (metálica, espiralada, de grafito). Los datos de mercado para 2026 indican que el 68% de las bridas de gran diámetro solicitadas son de tipo WN con cara realzada, reflejando una tendencia hacia instalaciones de mayor seguridad y menor mantenimiento.

Principales ventajas del producto de brida de 16 pulgadas

Las ventajas de una brida de 16 pulgadas bien fabricada son múltiples y afectan directamente a la rentabilidad de la planta. A continuación, se detallan las principales ventajas que ofrece un producto de calidad superior, como el que se obtiene mediante procesos controlados de forja y mecanizado.

• Estanqueidad superior: Una brida correctamente mecanizada, con un acabado superficial uniforme (Ra 3.2 a 6.3 micras para caras realzadas), garantiza un sellado perfecto incluso en ciclos térmicos repetidos. Esto reduce las pérdidas de producto y las emisiones fugitivas, cumpliendo con regulaciones ambientales cada vez más estrictas. En pruebas de fuga con helio, las bridas de Forja Jianing han demostrado tasas de fuga inferiores a 1x10⁻⁶ mbar·l/s.
• Resistencia mecánica óptima: La forja en caliente alinea la fibra del metal con la forma de la brida, ofreciendo una resistencia a la tracción y al impacto muy superior a la de las bridas fundidas o laminadas. Para una brida de 16 pulgadas clase 300, la resistencia a la tracción mínima es de 485 MPa, pero una forja de calidad puede superar los 550 MPa sin fragilidad.
• Versatilidad de aplicación: Gracias a la diversidad de materiales y tipos, estas bridas se adaptan a condiciones extremas: desde vapor a 400°C hasta fluidos criogénicos a -196°C. También soportan medios corrosivos como ácido sulfúrico o clorhídrico, siempre que se elija la aleación correcta (por ejemplo, Hastelloy C-276 para ácido clorhídrico caliente).
• Mantenimiento simplificado: El diseño de brida permite desmontar fácilmente tramos de tubería, válvulas o bombas sin necesidad de cortar la tubería. Esto reduce drásticamente el tiempo de parada de planta (downtime) en operaciones de mantenimiento.
• Larga vida útil: Un tratamiento térmico adecuado (normalizado, revenido o templado) elimina tensiones internas y mejora la tenacidad del material. Las bridas forjadas de 16 pulgadas pueden durar décadas en servicio, superando con creces a las alternativas de menor calidad.

Proceso de fabricación y control de calidad en Forja Jianing

La calidad de una brida de 16 pulgadas no es casualidad; es el resultado de un proceso de fabricación riguroso. En Forja Jianing, cada brida comienza con la selección de materias primas certificadas, con trazabilidad completa desde la colada hasta el producto final. El proceso de forja se realiza a temperaturas controladas (entre 950°C y 1200°C para acero al carbono), seguido de un tratamiento térmico preciso en hornos con registro de temperatura continuo.

El control de calidad incluye ensayos no destructivos como ultrasonidos (UT) para detectar discontinuidades internas, partículas magnéticas (MT) para grietas superficiales y pruebas de dureza (Brinell o Rockwell). Además, se realizan verificaciones dimensionales con máquinas de medición por coordenadas (CMM) para garantizar que cada brida cumpla con las tolerancias especificadas en la norma. Por ejemplo, para una brida de 16 pulgadas clase 150, el diámetro interior debe estar dentro de ±0.8 mm, y la concentricidad entre el taladro y el diámetro exterior debe ser inferior a 0.5 mm.

Un caso de éxito reciente fue el suministro de 200 bridas de 16 pulgadas clase 600 con material ASTM A182 F316L para una planta de tratamiento de aguas residuales en el Golfo Pérsico. Las bridas operan en un entorno salino de alta humedad y han mantenido un rendimiento impecable durante más de 4 años, sin signos de corrosión por picadura ni fugas en las juntas.

Selección y especificaciones técnicas clave

Seleccionar la brida de 16 pulgadas correcta implica considerar varios parámetros técnicos interrelacionados. Los ingenieros deben evaluar la presión de diseño (PD) y la temperatura de diseño (TD) del sistema, así como el tipo de fluido y las condiciones ambientales. La tabla de presiones-temperaturas de la norma ASME B16.5 es la referencia fundamental: para una brida de 16 pulgadas clase 150, la presión máxima permitida es de 19.6 bar a 100°C, pero cae a 12.1 bar a 400°C.

Otro factor crítico es el tipo de junta. Para bridas de 16 pulgadas, las juntas espiraladas (spiral wound gaskets) son las más empleadas en servicios críticos. La combinación de acero inoxidable 316L como espiral y grafito flexible como relleno ofrece un sellado robusto hasta 500°C y 250 bar. En aplicaciones con ciclos térmicos frecuentes, se recomienda la junta metálica de perfil ovalado (RTJ).

También es esencial verificar la longitud de los pernos y el par de apriete. Un apriete excesivo puede deformar la brida o dañar la junta, mientras que un apriete insuficiente provoca fugas. Para una brida de 16 pulgadas clase 300, se requieren pernos de 1 1/8 pulgadas de diámetro, con un par de apriete recomendado de 800-1000 N·m para juntas espiraladas.

Tendencias del mercado y proyecciones para 2026

El mercado global de bridas de gran diámetro, incluyendo las de 16 pulgadas, experimenta un crecimiento sostenido, impulsado por la expansión de la industria energética y la modernización de infraestructuras petroquímicas. Según análisis de mercado recientes, se espera que la demanda mundial de bridas forjadas crezca a una tasa anual compuesta (CAGR) del 5.2% hasta 2026. Las regiones de mayor dinamismo son Oriente Medio, Sudeste Asiático y América del Norte, con proyectos de refinerías y plantas de licuefacción de gas natural (GNL).

Una tendencia significativa es la creciente demanda de bridas con certificación NACE MR0175/ISO 15156 para servicios agrios (presencia de H2S). Esto ha llevado a los fabricantes a optimizar sus procesos de forja y tratamientos térmicos para asegurar la resistencia al agrietamiento por sulfuros. Forja Jianing ha respondido a esta tendencia desarrollando una línea de bridas de 16 pulgadas en acero dúplex (UNS S32205) con una dureza inferior a HRC 22, cumpliendo con los requisitos de la normativa.

Además, la digitalización en la gestión de calidad está ganando terreno. Los fabricantes que ofrecen trazabilidad completa mediante códigos QR y reportes de ensayos digitales están mejor posicionados para satisfacer las auditorías de los grandes operadores. La inversión en maquinaria CNC de 5 ejes permite mecanizar caras complejas con tolerancias micrométricas, reduciendo el tiempo de montaje en campo.

Por qué elegir un fabricante especializado para bridas de 16 pulgadas

La adquisición de bridas de 16 pulgadas no debe tratarse como una compra genérica. Cada pieza debe ser tratada como un componente crítico de seguridad. Un fabricante especializado como Forja Jianing aporta un valor diferencial a través de años de experiencia en forja de precisión y un profundo conocimiento de las normas internacionales. La capacidad de personalizar dimensiones (como el diámetro interior o la altura del cuello) para adaptarse a tuberías específicas, sin comprometer las propiedades mecánicas, es una ventaja competitiva.

Además, el soporte técnico previo a la venta es crucial. Los ingenieros de Forja Jianing asesoran en la selección del material y del tipo de brida basándose en las condiciones de servicio reales, evitando sobrecostes por sobredimensionamiento o riesgos por infradimensionamiento. En proyectos de gran envergadura, la capacidad de entrega justo a tiempo (JIT) y la certificación de calidad son factores determinantes.

La inversión en una brida de 16 pulgadas de alta calidad se amortiza rápidamente gracias a la reducción de costes de mantenimiento, la eliminación de paradas no planificadas y el cumplimiento de normativas ambientales. (咨询热线：176 9623 6479) Forja Jianing garantiza un producto final que supera las expectativas en durabilidad y rendimiento.

Conclusión y recomendaciones finales

La brida de 16 pulgadas es mucho más que un simple conector; es un elemento que garantiza la integridad y seguridad de todo un sistema de tuberías. Su correcta selección, basada en parámetros técnicos como presión, temperatura y medio de servicio, es fundamental para el éxito de cualquier proyecto industrial. La tendencia del mercado hacia materiales más resistentes y procesos de fabricación más controlados refuerza la necesidad de trabajar con proveedores de confianza.

Para ingenieros y responsables de compras, se recomienda mantener una comunicación fluida con el fabricante, solicitando siempre los certificados de calidad (ISO 9001, PED, ASME) y los informes de ensayos no destructivos. No escatimar en calidad en este componente puede evitar costosas reparaciones y riesgos de seguridad. Optar por bridas forjadas de precisión, como las que ofrece Forja Jianing, es una decisión técnica acertada que aporta valor a largo plazo. Cada brida sale de fábrica con una garantía de trazabilidad total, respaldada por décadas de experiencia en forja industrial.
