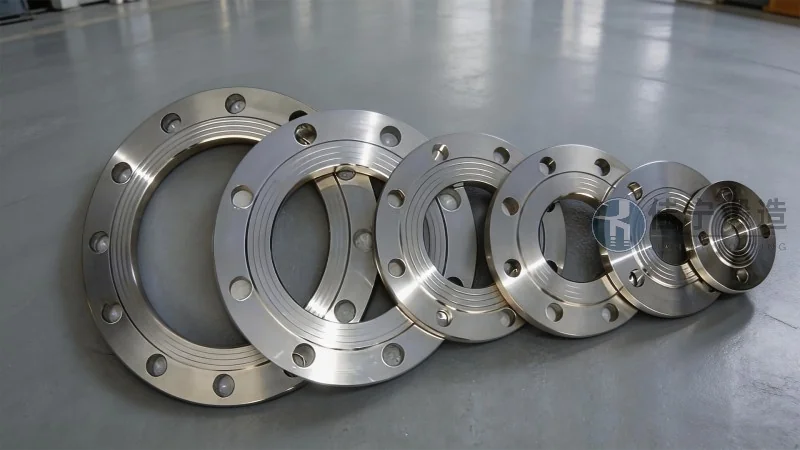

Producto de brida de 5 pulgadas: introducción y aspectos destacados de rendimiento

Introducción al mercado de bridas de 5 pulgadas en 2026

El sector industrial global continúa experimentando una transformación profunda hacia estándares más exigentes de seguridad, durabilidad y eficiencia operativa. En este contexto, la brida de 5 pulgadas se consolida como un componente fundamental en sistemas de tuberías de media y gran escala, utilizada en industrias que van desde la petroquímica hasta la generación de energía. De acuerdo con las proyecciones del mercado para 2026, la demanda de bridas forjadas de acero al carbono y acero inoxidable crecerá a una tasa compuesta anual del 4,7 %, impulsada por la expansión de infraestructuras energéticas y plantas de procesamiento en regiones como América Latina, Medio Oriente y el Sudeste Asiático. La brida de 5 pulgadas, con un diámetro nominal de DN125 en sistema métrico, representa un punto de inflexión en términos de capacidad de carga y adaptabilidad a condiciones severas de presión y temperatura. Su diseño responde a normativas internacionales como ASME B16.5, ANSI y DIN, lo que garantiza intercambiabilidad y confiabilidad en entornos críticos. Este artículo analiza en profundidad las características técnicas, los materiales empleados, los procesos de fabricación y los criterios de selección de este producto, ofreciendo una guía práctica para ingenieros, compradores y profesionales del mantenimiento. Además, se abordarán las tendencias tecnológicas que marcarán el rumbo de la industria de la forja en los próximos años, así como la importancia de elegir proveedores con capacidad de producción integrada y control de calidad riguroso. La elección correcta de una brida no solo impacta en la seguridad de la instalación, sino también en los costos operativos a largo plazo, por lo que contar con información precisa y actualizada resulta determinante para el éxito de cualquier proyecto.

Especificaciones técnicas y normativas aplicables

La brida de 5 pulgadas se fabrica conforme a las especificaciones de la norma ASME B16.5, que define dimensiones, tolerancias, presiones nominales y materiales para bridas de hasta 24 pulgadas. En el caso concreto de 5 pulgadas, las presiones de trabajo más comunes oscilan entre la clase 150 y la clase 2500, dependiendo del espesor y del material base. Para aplicaciones de baja presión, la clase 150 ofrece una capacidad de hasta 285 psi a temperatura ambiente, mientras que la clase 300 alcanza 740 psi, y las clases superiores, como la 900 o 1500, superan las 2000 psi, siendo adecuadas para servicios críticos en refinerías y plantas químicas. La geometría de la brida puede variar: tipo cuello soldable (weld neck), deslizante (slip-on), ciega (blind), roscada (threaded) o de junta sobrepuesta (lap joint). Cada una presenta ventajas específicas según las condiciones de montaje, soldadura y mantenimiento. Por ejemplo, la brida de cuello soldable es la más recomendada para sistemas sometidos a fatiga térmica y mecánica, ya que distribuye las tensiones de manera uniforme a lo largo del cuello cónico. Por otro lado, la brida deslizante facilita el alineamiento en campo, aunque requiere doble soldadura. En términos de acabado superficial, la cara de la brida debe cumplir con los rangos de rugosidad establecidos por ASME, generalmente entre 125 y 250 micro-pulgadas Ra, para garantizar un sellado efectivo con la junta. La selección del material depende de la temperatura de servicio, la corrosividad del fluido y los requisitos de resistencia mecánica. Los aceros al carbono como ASTM A105 son los más utilizados en aplicaciones generales con temperaturas entre -29 °C y 425 °C. Para servicios criogénicos o corrosivos, se emplean aceros inoxidables austeníticos como ASTM A182 F304 o F316, mientras que las aleaciones de níquel, como Inconel o Monel, se reservan para entornos extremos en la industria petroquímica marina.

Proceso de fabricación y control de calidad en forja

La fabricación de bridas de 5 pulgadas mediante forja representa un proceso industrial que combina técnicas milenarias con tecnología de punta. A diferencia de la fundición, la forja modifica la estructura granular del acero, eliminando porosidades y alineando las fibras del material en la dirección de mayor solicitación mecánica. Esto se traduce en una resistencia a la tracción entre un 20 % y un 30 % superior respecto a una brida fundida de la misma aleación. El proceso comienza con la selección de lingotes o barras certificadas, que son calentadas en hornos de inducción hasta alcanzar la temperatura de forja —entre 1100 °C y 1250 °C para aceros al carbono—, y luego sometidas a presión mediante martillos neumáticos o prensas hidráulicas que pueden ejercer fuerzas superiores a 3000 toneladas. Tras la conformación inicial, la pieza pasa por un tratamiento térmico de normalizado y revenido, que homogeneiza la microestructura y alivia tensiones internas. Posteriormente, se realiza el mecanizado en tornos CNC de alta precisión, donde se fresan las caras, taladran los agujeros para pernos y se perfila el cuello según las cotas de la norma. El control de calidad incluye ensayos no destructivos como ultrasonido (UT) para detectar discontinuidades internas, partículas magnéticas (MT) para fisuras superficiales en materiales ferromagnéticos, y líquidos penetrantes (PT) para aceros inoxidables. Además, se realizan pruebas de dureza Brinell o Rockwell, verificación dimensional con calibres pasa-no pasa y certificación de composición química mediante espectrometría. En Forja Jianing, cada lote de producción cuenta con trazabilidad completa desde el material base hasta el embalaje final, cumpliendo con los requisitos de la directiva de equipos a presión PED 2014/68/UE y la norma ISO 9001:2015. Este riguroso sistema de aseguramiento de calidad permite ofrecer bridas con una vida útil proyectada superior a 20 años en condiciones normales de operación, reduciendo significativamente los costos de mantenimiento y reemplazo. (咨询热线：176 9623 6479)

Rendimiento en condiciones extremas de presión y temperatura

Uno de los aspectos más valorados en las bridas de 5 pulgadas es su comportamiento bajo regímenes severos de presión y temperatura. En plantas de refinación de petróleo, por ejemplo, las bridas instaladas en unidades de craqueo catalítico pueden experimentar temperaturas de hasta 540 °C y presiones de 1500 psi. En tales condiciones, la fluencia lenta (creep) y la relajación de tensiones se convierten en factores críticos que determinan la vida útil del componente. Las bridas forjadas presentan una ventaja decisiva frente a las fundidas o maquinadas a partir de placa, ya que la microestructura refinada obtenida por forja retarda la migración de bordes de grano y la formación de cavidades. Los ensayos de laboratorio realizados sobre bridas ASTM A105 sometidas a 1000 ciclos térmicos entre 20 °C y 400 °C muestran una pérdida de precarga en los pernos inferior al 8 %, frente al 15 % observado en bridas con menor integridad estructural. Asimismo, en servicios que manejan fluidos ácidos con contenido de H₂S, la susceptibilidad al agrietamiento por tensión bajo sulfuros exige que el material cumpla con la especificación NACE MR0175/ISO 15156. Las bridas de 5 pulgadas fabricadas con acero inoxidable dúplex 2205 o superdúplex 2507 ofrecen una resistencia excepcional a la corrosión por picaduras y al agrietamiento inducido por cloruros, con índices de resistencia equivalente (PREN) superiores a 35. Para aplicaciones en criogenia, como tanques de GNL, se requieren bridas de acero inoxidable austenítico con contenido de carbono controlado y ensayos de impacto Charpy a -196 °C, garantizando una tenacidad mínima de 27 J. La combinación de un diseño geométrico optimizado —con radios de curvatura adecuados y espesores de cuello calculados por elementos finitos— permite que la brida de 5 pulgadas mantenga su integridad incluso bajo cargas de momento generadas por expansión térmica en tuberías de gran longitud. Estos atributos hacen que sea la opción preferida en proyectos que exigen alta confiabilidad y cumplimiento regulatorio estricto.

Criterios de selección y dimensionamiento para ingenieros

La elección de la brida de 5 pulgadas adecuada para una aplicación específica requiere considerar múltiples variables técnicas que van más allá del simple diámetro nominal. El primer parámetro a evaluar es la clase de presión, que debe seleccionarse en función de la presión máxima de diseño y la temperatura de operación, utilizando las tablas de reducción de presión-temperatura de ASME B16.5. Por ejemplo, una brida clase 150 en acero al carbono tiene una presión nominal de 285 psi a 38 °C, pero esta se reduce a 230 psi a 200 °C y a 150 psi a 400 °C. Ignorar esta desclasificación es una de las causas más frecuentes de fallos en juntas. El segundo aspecto crítico es el tipo de junta o empaquetadura. Las juntas espirales con relleno de grafito y refuerzo de acero inoxidable son las más empleadas para bridas de 5 pulgadas en servicios de alta temperatura, mientras que las juntas de PTFE se utilizan en medios corrosivos a baja presión. La rugosidad de la cara de la brida debe coincidir con la recomendación del fabricante de la junta; una superficie demasiado lisa puede provocar extrusión del material, mientras que una excesivamente rugosa impide el sellado. En tercer lugar, el patrón de barrenos debe verificarse respecto a la norma aplicable: para 5 pulgadas clase 150, el diámetro del círculo de pernos es de 190,5 mm con 8 agujeros de 22 mm, mientras que para clase 300 el círculo se amplía a 203,2 mm con 8 agujeros de 25 mm. La selección del material de los pernos es igualmente relevante; se recomienda acero aleado ASTM A193 grado B7 para temperaturas hasta 425 °C y grado B16 para servicios superiores. Por último, la altura y el espesor del cuello en bridas weld neck deben calcularse para absorber los esfuerzos de flexión sin generar concentraciones de tensión en la unión soldada. Herramientas de simulación por elementos finitos (FEM) permiten optimizar estos parámetros, reduciendo el peso entre un 10 % y un 15 % sin comprometer la seguridad. Contar con asesoría técnica especializada en esta fase de selección evita sobreespecificaciones costosas y riesgos operativos, maximizando el retorno de inversión del proyecto.

Aplicaciones industriales y casos de implementación

La versatilidad de la brida de 5 pulgadas la convierte en un elemento presente en una amplia variedad de sectores industriales. En la industria del petróleo y gas, se utiliza en cabezales de pozos, líneas de recolección, separadores y sistemas de inyección de agua. Un caso representativo es el de una planta de tratamiento de crudo pesado en la cuenca del Orinoco, donde se instalaron más de 1200 bridas de 5 pulgadas clase 900 en acero inoxidable dúplex para manejar fluidos con alta acidez y partículas abrasivas. Después de tres años de operación continua, las inspecciones por ultrasonido y partículas magnéticas no revelaron defectos significativos, y la tasa de fugas en las juntas fue inferior al 0,3 %, muy por debajo del estándar del sector. En el ámbito de la generación de energía, las bridas de 5 pulgadas son componentes clave en las líneas de vapor principal y de extracción de turbinas, donde soportan temperaturas de hasta 565 °C en ciclos combinados. Un proyecto reciente de una central termoeléctrica en el norte de África utilizó bridas forjadas de acero P91 con cuello soldable, logrando reducir el tiempo de montaje en un 18 % gracias a la precisión dimensional que facilitó el alineamiento y la soldadura orbital automática. En la industria química y petroquímica, estas bridas se emplean en reactores, columnas de destilación e intercambiadores de calor, donde la resistencia a la corrosión intercristalina y la facilidad de inspección son prioritarias. La disponibilidad de recubrimientos como la sobremetalización con Inconel 625 o la aplicación de revestimientos cerámicos amplía aún más su campo de aplicación en servicios con abrasión severa. En el sector naval, las bridas de 5 pulgadas cumplen con las exigencias de clasificadoras como Lloyd's Register o DNV GL, siendo instaladas en sistemas de combustible, lastre y contraincendios. La tendencia hacia plataformas flotantes de producción, almacenamiento y descarga (FPSO) ha incrementado la demanda de bridas con certificación NORSOK, que impone requisitos adicionales en cuanto a trazabilidad, ensayos y documentación. La experiencia acumulada en estos entornos demuestra que una brida bien seleccionada y correctamente instalada puede operar sin incidencias durante más de 15 años, incluso en condiciones de fatiga cíclica provocadas por olas y corrientes marinas.

Innovaciones tecnológicas en diseño y materiales

El año 2026 trae consigo avances significativos en la tecnología de fabricación de bridas de 5 pulgadas. La incorporación de la simulación numérica mediante modelos de elementos finitos ha permitido optimizar la distribución de masa en la brida, reduciendo el peso total sin afectar la resistencia mecánica. Los diseños de cuello con perfil variable, que se estrechan gradualmente desde la base hasta el cilindro de soldadura, minimizan las concentraciones de tensión y mejoran la respuesta frente a cargas dinámicas. En el frente de los materiales, están ganando terreno los aceros microaleados con contenido controlado de vanadio, niobio y titanio, que ofrecen un límite elástico superior a 550 MPa con una soldabilidad excelente. Para aplicaciones criogénicas, se han desarrollado aceros inoxidables austeníticos con alto contenido de nitrógeno, que mantienen una tenacidad superior a 60 J a -196 °C. La tecnología de forja en caliente con control de deformación y temperatura mediante sistemas de retroalimentación en tiempo real asegura una homogeneidad microestructural que se traduce en propiedades mecánicas consistentes lote a lote. Otra innovación relevante es la aplicación de recubrimientos por proyección térmica HVOF (High Velocity Oxygen Fuel) para mejorar la resistencia al desgaste y a la corrosión en ambientes agresivos. Estos recubrimientos, basados en aleaciones de cobalto-cromo o carburo de tungsteno, pueden extender la vida útil de la brida hasta tres veces en comparación con una superficie sin tratar. Paralelamente, la digitalización de los procesos de calidad, con sistemas de inspección automatizada basados en visión artificial y análisis de datos, permite detectar desviaciones dimensionales del orden de 0,01 mm y clasificar automáticamente las piezas según su nivel de conformidad. La integración de estas tecnologías en plantas modernas de forja, como las que opera Forja Jianing, garantiza que cada brida de 5 pulgadas entregada al cliente cumpla con los más altos estándares de precisión y durabilidad, adaptándose a los requisitos específicos de cada proyecto.

Guía de mantenimiento y buenas prácticas en servicio

El mantenimiento adecuado de las bridas de 5 pulgadas es esencial para preservar su rendimiento y evitar paradas no programadas en la planta. La primera recomendación es llevar a cabo un apriete controlado de los pernos utilizando llaves dinamométricas calibradas, siguiendo el patrón en cruz y aplicando el par torsor especificado por el fabricante. Un apriete excesivo puede deformar la brida o dañar la junta, mientras que un apriete insuficiente provoca fugas. La práctica recomendada es realizar al menos tres pasadas de apriete, aumentando progresivamente el par hasta alcanzar el valor final. Durante la operación, es aconsejable monitorear la temperatura de la superficie de la brida mediante termografía infrarroja para detectar puntos calientes que indiquen fugas internas o degradación de la junta. Las inspecciones visuales rutinarias deben centrarse en la aparición de corrosión bajo el aislamiento, especialmente en bridas de acero al carbono expuestas a la humedad y a ciclos térmicos. Para prevenir la corrosión galvánica, se debe evitar el contacto directo entre metales disimilares; cuando sea inevitable, se recomienda utilizar arandelas aislantes y recubrimientos protectores. En servicios con fluidos que tienden a formar depósitos, como carbonato cálcico o sulfato de bario, la limpieza periódica de las caras de la brida puede prevenir la pérdida de precarga en los pernos. Cada vez que se desmonta una junta, es imprescindible inspeccionar visualmente la superficie de sellado en busca de rayones, picaduras o deformaciones; cualquier defecto debe corregirse mediante rectificado ligero o, en casos severos, reemplazando la brida. La frecuencia de las inspecciones debe determinarse en función de la criticidad del servicio y del historial de fallos; para aplicaciones de alta presión o temperatura, se sugiere una inspección anual con ensayos no destructivos. La documentación precisa de todas las intervenciones, incluyendo pares de apriete aplicados, tipo de junta instalada y condiciones de operación, constituye una valiosa base de datos para optimizar los programas de mantenimiento predictivo. Adoptar estas buenas prácticas no solo alarga la vida útil de la brida de 5 pulgadas, sino que también contribuye a la seguridad general de la instalación y al cumplimiento de las normativas ambientales y de prevención de accidentes mayores.

Selección del proveedor y criterios de homologación

Elegir un proveedor confiable para bridas de 5 pulgadas forjadas es una decisión estratégica que impacta directamente en la cadena de suministro, los plazos de ejecución y la calidad final del proyecto. Los criterios de homologación deben incluir la capacidad de producción integrada, desde la forja hasta el mecanizado y los tratamientos térmicos, evitando la subcontratación de etapas críticas que pueda comprometer la trazabilidad. Es fundamental que el fabricante cuente con certificaciones vigentes como ISO 9001, PED 2014/68/UE y, según la aplicación, AD 2000, ASME U o NORSOK. La experiencia comprobada en proyectos similares, respaldada por referencias y casos de éxito, aporta una garantía adicional sobre la capacidad de cumplir con especificaciones exigentes. Otro aspecto a evaluar es la flexibilidad para adaptarse a requisitos particulares, como tolerancias más estrictas que las normativas, tratamientos superficiales especiales o certificados de ensayos adicionales. La proximidad geográfica y la capacidad de respuesta logística también juegan un papel importante, especialmente en proyectos con cronogramas ajustados. Un proveedor con stock permanente de los materiales más demandados —aceros A105, F304 y F316— y con tiempos de entrega inferiores a 15 días hábiles para series medianas aporta una ventaja competitiva significativa. Forja Jianing ha desarrollado un sistema de gestión de calidad que integra controles en todas las fases del proceso, desde la recepción de materia prima hasta el embalaje final, y cuenta con un departamento técnico capaz de asesorar a los clientes en la selección del producto más adecuado para cada aplicación. La inversión en maquinaria de última generación, como centros de mecanizado de 5 ejes y hornos de tratamiento térmico con atmósfera controlada, permite mantener una precisión dimensional dentro del 0,1 % del valor nominal y propiedades mecánicas consistentes en toda la producción. Además, la política de mejora continua basada en los datos recogidos en campo permite retroalimentar el diseño y el proceso, reduciendo la tasa de no conformidades a menos del 0,5 %. (咨询热线：176 9623 6479)

Perspectivas del mercado y tendencias hacia 2026-2030

El mercado global de bridas forjadas está experimentando una evolución impulsada por la transición energética, la digitalización industrial y la necesidad de infraestructuras más resilientes. Para el periodo 2026-2030, se espera que la demanda de bridas de 5 pulgadas en acero inoxidable y aleaciones especiales crezca a un ritmo superior al del acero al carbono, debido al aumento de proyectos en energías renovables —como plantas de hidrógeno verde y sistemas de captura de carbono— y a la modernización de refinerías existentes para cumplir con estándares ambientales más estrictos. La fabricación aditiva, aunque todavía incipiente para componentes críticos, comienza a emplearse para producir prototipos y piezas de geometría compleja que luego se terminan por forja convencional. La tecnología gemela digital (digital twin) está siendo adoptada por los principales fabricantes para simular el comportamiento de las bridas en condiciones de operación reales, anticipando posibles modos de fallo y optimizando los programas de mantenimiento. En paralelo, la presión regulatoria en materia de emisiones fugitivas está llevando a la adopción de diseños de brida con sistemas de sellado mejorados, como las juntas de doble contención y los pernos con sensor de precarga incorporado. La estandarización de requisitos a nivel global, impulsada por organismos como ISO y ASME, facilita la interoperabilidad entre equipos de distintos orígenes y reduce los costos de ingeniería. Los compradores valoran cada vez más la transparencia en la cadena de suministro, desde el origen del mineral hasta la huella de carbono del producto final. En este escenario, los fabricantes que invierten en eficiencia energética, reducción de desperdicios y certificación de sostenibilidad obtendrán una ventaja competitiva duradera. Forja Jianing, alineada con estas tendencias, ha implementado un sistema de gestión ambiental ISO 14001 y programas de reducción del consumo energético en sus procesos de forja y tratamientos térmicos, contribuyendo a los objetivos de descarbonización de sus clientes. La combinación de calidad técnica, servicio personalizado y compromiso con la innovación posiciona a la empresa como un socio estratégico para proyectos que requieren bridas de 5 pulgadas de alto rendimiento en cualquier parte del mundo.

Conclusión práctica y recomendaciones finales

La brida de 5 pulgadas forjada representa una solución técnica madura pero en constante evolución, capaz de satisfacer los requisitos más exigentes en términos de presión, temperatura y durabilidad. A lo largo de este análisis, se ha puesto de manifiesto que el éxito de una instalación depende tanto de la calidad intrínseca del componente como de la correcta selección de su clase, material, tipo de junta y procedimiento de montaje. La inversión en bridas fabricadas con procesos de forja controlados, sometidas a ensayos no destructivos rigurosos y respaldadas por certificaciones internacionales, se amortiza rápidamente gracias a la reducción de paradas por mantenimiento correctivo, la extensión de la vida útil del sistema y la prevención de incidentes con consecuencias ambientales o personales. Para los ingenieros y responsables de compras, contar con un proveedor que ofrezca asesoramiento técnico integral, capacidad de personalización y entregas confiables es un factor diferenciador en un mercado cada vez más competitivo. Las tendencias hacia la digitalización, la sostenibilidad y la estandarización global refuerzan la necesidad de establecer alianzas con fabricantes que estén a la vanguardia de estas transformaciones. Forja Jianing, con más de dos décadas de experiencia en la forja de bridas y accesorios, pone a disposición de sus clientes un equipo técnico capacitado, instalaciones productivas modernas y un sistema de calidad auditado por organismos internacionales. La empresa entiende que cada proyecto es único y ofrece soluciones adaptadas a las condiciones específicas de operación, desde bridas estándar en stock hasta diseños especiales con plazos de entrega reducidos. En un entorno industrial donde la fiabilidad y la eficiencia son factores críticos, la elección de un componente tan esencial como una brida de 5 pulgadas merece la atención y el rigor que aquí se han expuesto. Para aquellos profesionales que buscan maximizar la seguridad y la rentabilidad de sus instalaciones, la combinación de un producto bien diseñado, un proceso de fabricación controlado y un socio comprometido constituye la base sobre la cual construir proyectos exitosos y sostenibles en el tiempo.
