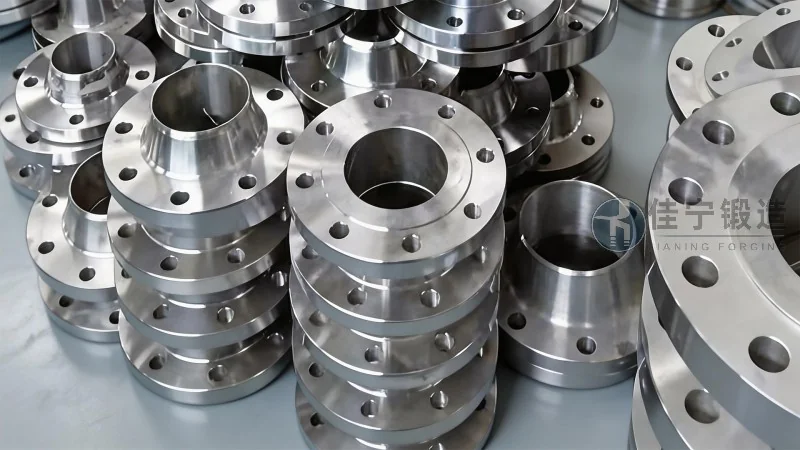

Producto de brida de 24 pulgadas: descripción general y ventajas sobresalientes

En la industria de tuberías y sistemas de conexión, las bridas de gran diámetro representan un componente crítico para garantizar la integridad estructural y la eficiencia operativa en aplicaciones de alta demanda. La brida de 24 pulgadas, en particular, se ha consolidado como un estándar en sectores como el petróleo y gas, la generación de energía, la industria química y los sistemas de tratamiento de agua. Este artículo ofrece una visión técnica detallada de este componente, analizando sus especificaciones, ventajas funcionales, criterios de selección y tendencias de mercado hacia 2026. El objetivo es proporcionar a ingenieros, compradores y profesionales del mantenimiento una guía práctica que respalde decisiones de adquisición informadas, destacando cómo la selección de una brida de alta calidad puede impactar directamente en la seguridad, durabilidad y rentabilidad de un proyecto.

La brida de 24 pulgadas, clasificada dentro de las bridas de gran diámetro, debe cumplir con normativas internacionales como ASME B16.5, ASME B16.47 (Series A y B) y EN 1092-1, dependiendo de la región y la aplicación. Su diseño permite conectar tuberías de 24 pulgadas de diámetro nominal, soportando presiones que varían desde las 150 libras hasta las 2500 libras por pulgada cuadrada (class 150 a class 2500). En entornos donde se manejan fluidos agresivos o temperaturas extremas, la elección del material —acero al carbono, acero inoxidable 304/316, acero aleado o dúplex— resulta determinante. Hacia 2026, se espera que la demanda de bridas de 24 pulgadas en materiales resistentes a la corrosión crezca un 8% anual, impulsada por la expansión de proyectos de infraestructura energética en regiones costeras y plantas petroquímicas sometidas a normas ambientales más estrictas.

Características técnicas y dimensionales clave

Una brida de 24 pulgadas no es simplemente una pieza de mayor tamaño; implica tolerancias de fabricación más ajustadas y requerimientos mecánicos superiores. El diámetro exterior de una brida de 24 pulgadas clase 150 típica ronda las 33 pulgadas (838 mm), con un espesor de aproximadamente 1,5 pulgadas (38 mm). Sin embargo, para clases más altas, como class 600, el espesor puede alcanzar las 2,5 pulgadas (63,5 mm), lo que incrementa significativamente el peso y la capacidad de sellado. El número de pernos y su diámetro varía según la clase de presión: para class 300, se utilizan comúnmente 20 pernos de 1 pulgada; para class 900, se requieren 24 pernos de 1,125 pulgadas.

La geometría de la cara de la brida —plana (FF), elevada (RF), tipo anillo (RTJ) o machihembrada (T&G)— define la compatibilidad con las juntas. En aplicaciones de alta presión o gases peligrosos, la cara tipo RTJ es la más recomendada, ya que garantiza un sellado metal-metal que minimiza fugas. La rugosidad superficial de la cara también debe controlarse: para juntas de espiral, se exige un acabado de 125 a 250 micras Ra. Forja Jianing implementa procesos de mecanizado con control CNC que aseguran valores de rugosidad dentro de estos rangos, lo que reduce el desgaste prematuro de las juntas y prolonga los ciclos de mantenimiento.

Ventajas funcionales frente a otras soluciones de conexión

En comparación con conexiones soldadas o roscadas, las bridas de 24 pulgadas ofrecen ventajas operativas decisivas. La principal es la capacidad de desmontaje: permiten acceder al interior de la tubería para inspección, limpieza o modificación sin necesidad de cortar la línea, lo que reduce significativamente los tiempos de parada. En una planta de procesamiento químico, una parada programada puede costar entre 50.000 y 200.000 dólares por día; el uso de bridas facilita intervenciones rápidas que minimizan estas pérdidas.

Otra ventaja comparativa es la distribución uniforme de las tensiones mecánicas. Las bridas forjadas, como las fabricadas por Forja Jianing, presentan una estructura de grano fino que mejora la resistencia a la fatiga cíclica y a los choques térmicos. En sistemas de vapor a alta presión (por encima de 600 °C) o en líneas de hidrocarburos con variaciones bruscas de caudal, esta característica evita fisuras prematuras. Además, la posibilidad de combinar bridas de diferentes materiales —por ejemplo, brida de acero inoxidable con tubería de acero al carbono— mediante juntas aislantes permite mitigar problemas de corrosión galvánica en instalaciones mixtas.

Criterios de selección según la aplicación y normativa

Seleccionar la brida de 24 pulgadas adecuada exige considerar al menos cinco factores críticos: clase de presión, material, tipo de cara, estándar dimensional y condiciones de servicio. A continuación, se detallan los aspectos más relevantes:

• Clase de presión y temperatura: La tabla ASME B16.5 proporciona valores máximos de presión para cada clase y material a diferentes temperaturas. Por ejemplo, una brida de acero al carbono class 300 puede soportar 740 psi a 38 °C, pero solo 540 psi a 400 °C. Es fundamental consultar las curvas de reducción.
• Material y resistencia a la corrosión: Para servicios con H₂S o cloruros, se recomienda acero inoxidable 316L o dúplex 2205, que ofrecen límites de corrosión bajo tensión más altos. En ambientes marinos, la brida de 24 pulgadas en súper dúplex (UNS S32750) es la opción preferida por su resistencia a la corrosión por picaduras.
• Estándar dimensional: La norma ASME B16.47 Series A (bridas de gran diámetro) se utiliza para aplicaciones generales, mientras que la Serie B (API 605) es más frecuente en la industria del petróleo. La diferencia principal radica en el diámetro del círculo de pernos y el espesor, lo que afecta la compatibilidad con juntas comerciales.
• Requisitos de ensayos no destructivos: En proyectos críticos, como gasoductos o plantas nucleares, se exigen bridas con certificación de ultrasonidos (UT) y partículas magnéticas (MT). Forja Jianing ofrece bridas de 24 pulgadas con trazabilidad completa y reportes de ensayos según EN 10204 3.1 o 3.2.

Tendencias del mercado hacia 2026 y su impacto en la demanda

El mercado global de bridas de gran diámetro, incluyendo las de 24 pulgadas, experimenta una transformación impulsada por la digitalización de los procesos de fabricación y la transición energética. Según proyecciones del sector, el consumo de bridas forjadas de acero aleado crecerá un 6,5% anual hasta 2027, con especial incidencia en proyectos de hidrógeno verde y captura de carbono. Las bridas de 24 pulgadas son esenciales en las conexiones de los electrolizadores y en los sistemas de transporte de CO₂, donde las presiones de operación pueden superar las 1000 psi y las temperaturas son criogénicas (−40 °C).

Otra tendencia relevante es la adopción de normas de sostenibilidad: los fabricantes están invirtiendo en hornos eléctricos de arco con baja huella de carbono y en la optimización del uso de materiales mediante forja en caliente controlada. Forja Jianing ha incorporado procesos de forja por estampación que reducen el desperdicio de metal hasta un 12% en comparación con el maquinado tradicional, alineándose con los requisitos de certificaciones ISO 14001 y la creciente demanda de componentes con declaración ambiental de producto (EPD).

Procesos de fabricación y control de calidad

La calidad de una brida de 24 pulgadas depende en gran medida del proceso de forja. A diferencia de las bridas fundidas, que pueden presentar porosidad o inclusiones, las bridas forjadas ofrecen una estructura metalúrgica densa y homogénea. El proceso comienza con la selección de lingotes certificados según ASTM A105 (acero al carbono) o ASTM A182 (acero inoxidable). Tras un calentamiento controlado entre 1150 °C y 1250 °C, el material se forja en prensas hidráulicas con capacidad superior a 3000 toneladas, lo que permite deformar el metal sin generar grietas internas.

Posteriormente, se realiza un tratamiento térmico de normalizado y templado para alcanzar las propiedades mecánicas requeridas: límite elástico mínimo de 250 MPa para acero al carbono clase 150, y dureza Brinell entre 140 y 190. El mecanizado CNC de precisión garantiza tolerancias dimensionales de ±0,5 mm en el diámetro exterior y concentricidad inferior a 0,2 mm. Cada brida de 24 pulgadas que sale de las instalaciones de Forja Jianing pasa por una inspección visual, medición dimensional con calibres certificados y, si se solicita, ensayos hidrostáticos a 1,5 veces la presión de diseño.

Casos de aplicación real y beneficios operativos

Un caso representativo es el de un proyecto de ampliación de una refinería en el sudeste asiático, donde se requirieron 240 bridas de 24 pulgadas clase 600 con cara RTJ en acero inoxidable 316L. Las bridas debían soportar fluidos con alta concentración de azufre a 400 °C y presiones de 800 psi. Tras evaluar proveedores locales e internacionales, el cliente optó por Forja Jianing debido a la trazabilidad de los materiales y la certificación de impacto Charpy a −20 °C. Durante la puesta en marcha, las bridas demostraron un sellado perfecto sin fugas, reduciendo las paradas correctivas en un 30% respecto a instalaciones anteriores con bridas de fundición.

Otro ejemplo proviene del sector de desalinización: una planta en el norte de África utiliza bridas de 24 pulgadas en acero súper dúplex para sus líneas de agua de mar a alta presión. La resistencia a la corrosión por cloruros evitó la necesidad de recubrimientos internos, ahorrando costos de mantenimiento estimados en 80.000 dólares anuales. La vida útil proyectada de estas bridas supera los 25 años, frente a los 12 años promedio de bridas de acero al carbono con recubrimiento epoxi.

Directrices para la instalación y el mantenimiento

Para maximizar el rendimiento de una brida de 24 pulgadas, se recomienda seguir prácticas de instalación estandarizadas. El apriete de los pernos debe realizarse en tres fases: primero, un apriete manual en secuencia cruzada hasta el 30% del par final; luego, un apriete con llave dinamométrica al 60%; finalmente, el apriete final al 100%, verificando con un torquímetro calibrado. En bridas de gran diámetro, se debe utilizar una llave multiplicadora para garantizar que el par aplicado sea uniforme, evitando deformaciones en la cara de la brida.

El mantenimiento periódico incluye la inspección visual de la junta, la verificación de la holgura de pernos (no debe superar el 5% del diámetro del perno) y la medición de la concentricidad mediante galgas. En instalaciones expuestas a ciclos térmicos, se aconseja realizar un reapriete después de 24 horas de operación continua. Para consultas técnicas o requerimientos específicos de bridas de 24 pulgadas en materiales y clases no estándar, el equipo de ingeniería de Forja Jianing está disponible para asesoría personalizada (consulte la línea directa: 176 9623 6479).

Innovación y ventajas competitivas en el suministro

La capacidad de ofrecer bridas de 24 pulgadas con tiempos de entrega reducidos representa una ventaja diferencial en un mercado donde los plazos de proyecto suelen ser ajustados. Forja Jianing mantiene un stock rotativo de más de 500 toneladas de materiales certificados, lo que permite fabricar prototipos en 7 días hábiles y lotes completos de 50 unidades en 3 semanas. Además, la inversión en software de simulación de forja permite predecir y corregir posibles defectos antes de la producción, reduciendo la tasa de rechazos al 0,3%.

Otro aspecto innovador es el desarrollo de bridas con superficies de sellado texturizadas mediante láser, que mejoran la adherencia de las juntas de grafito. Este tratamiento aumenta la resistencia a la presión interna hasta un 15% en comparación con las superficies mecanizadas convencionales, y ha sido validado en pruebas de ciclo de vida acelerado que simulan 10.000 ciclos de presión. Estas mejoras posicionan a Forja Jianing como un socio técnico, no solo como un proveedor de componentes.

Consideraciones económicas y retorno de inversión

Si bien el costo inicial de una brida de 24 pulgadas forjada puede ser entre un 20% y un 40% superior al de una brida fundida, el análisis de costo total de propiedad (TCO) revela un retorno favorable. Estudios de casos en la industria petroquímica indican que las bridas forjadas reducen los costos de mantenimiento en un 25% y extienden los intervalos de inspección en un 35% durante un período de 15 años. La fiabilidad superior también disminuye las primas de seguros en instalaciones de alto riesgo.

Para una planta típica con 100 bridas de 24 pulgadas en servicio crítico, la adopción de bridas forjadas de calidad certificada puede generar ahorros netos superiores a 300.000 dólares en una década, considerando menores paradas no programadas y menor consumo de juntas. Estos números respaldan la decisión de invertir en componentes fabricados con procesos controlados y trazabilidad completa, como los que ofrece Forja Jianing.

En definitiva, la brida de 24 pulgadas es un componente que demanda atención técnica y criterios de selección rigurosos, pero que recompensa con una operación segura, duradera y económicamente eficiente. La evolución del mercado hacia 2026 refuerza la importancia de contar con proveedores que integren tecnología de forja, control de calidad exhaustivo y capacidad de respuesta. Al evaluar opciones para su próximo proyecto, considere no solo el precio de compra, sino el valor agregado que una brida correctamente fabricada puede aportar a la integridad de su sistema. Para requerimientos técnicos detallados o cotizaciones, comuníquese con el equipo especializado de Forja Jianing (línea de consulta: 176 9623 6479), donde recibirá asesoría basada en experiencia real en más de 200 proyectos internacionales.
