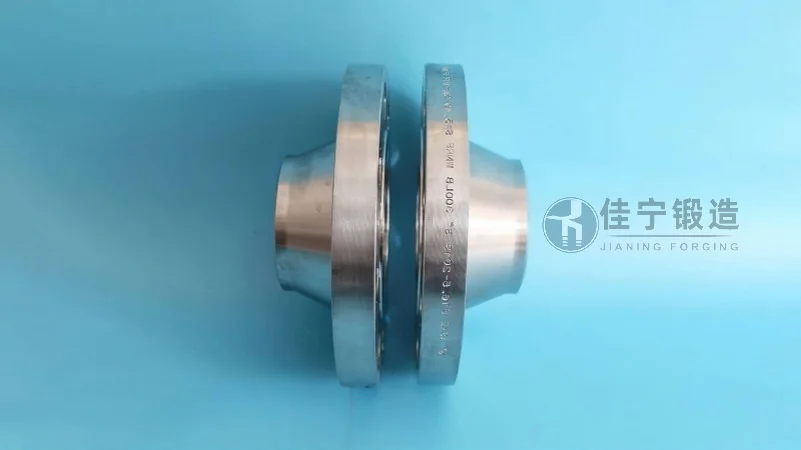

Producto de brida soldada a tope con machihembrado: introducción y características ventajosas

¿Qué es una brida soldada a tope con machihembrado?

En la ingeniería de tuberías industriales, la brida soldada a tope con machihembrado representa una solución de conexión de alta fiabilidad, diseñada específicamente para sistemas que requieren mayor estanqueidad y resistencia mecánica frente a condiciones extremas de presión y temperatura. Este tipo de brida se caracteriza por la presencia de un rebaje (machihembrado) en la cara de contacto, que permite un acoplamiento preciso con la brida opuesta, creando un sello metal-metal o con junta integrada. A diferencia de las bridas planas o de cuello suelto, la brida soldada a tope con machihembrado se une al tubo mediante una soldadura de penetración completa, lo que elimina concentraciones de esfuerzo y garantiza una continuidad metalúrgica. Su diseño es ampliamente utilizado en sectores como el petróleo y gas, la industria petroquímica, la generación de energía y el procesamiento de fluidos críticos, donde cualquier fuga podría tener consecuencias graves para la seguridad y el medio ambiente. Para el año 2026, se estima que el mercado global de bridas soldadas a tope supere los 4.200 millones de dólares, impulsado por la expansión de infraestructuras energéticas y la modernización de plantas existentes. En este contexto, conocer a fondo las características ventajosas de la brida con machihembrado resulta esencial para ingenieros, proyectistas y responsables de compras que buscan optimizar la vida útil de sus sistemas y reducir costos de mantenimiento. Forja Jianing, como fabricante especializado, ha desarrollado procesos de forja y mecanizado que garantizan tolerancias dimensionales ajustadas y una repetibilidad de fabricación que cumple con las normativas internacionales más exigentes. (咨询热线：176 9623 6479)

Estructura y principio de funcionamiento de la brida machihembrada

La denominación "machihembrado" proviene del sistema de lengüeta y ranura (tongue and groove) presente en la cara de sellado. Este diseño consiste en un resalte anular (machi) en una brida y una ranura complementaria (hembra) en la brida opuesta. Al ensamblar, la lengüeta encaja dentro de la ranura, limitando el movimiento radial y confinando la junta o el sello en una cavidad controlada. Esta geometría ofrece múltiples ventajas funcionales: en primer lugar, reduce significativamente la posibilidad de desplazamiento lateral bajo cargas de vibración o expansión térmica; en segundo lugar, protege la junta contra la erosión directa del fluido, ya que el contacto metal-metal actúa como una barrera adicional. Desde el punto de vista de la soldadura, la brida se fabrica con un cuello cónico que se suelda a tope al tubo, utilizando un bisel preparado según normas como ASME B16.5 o EN 1092-1. La soldadura de penetración completa, inspeccionada mediante ensayos no destructivos (radiografía, ultrasonidos), asegura una unión libre de defectos. Este diseño estructural permite que la brida soporte presiones nominales desde 150 lb hasta 2500 lb en el sistema americano, o presiones nominales PN10 a PN400 en el sistema europeo, con diámetros que van desde 1/2" hasta 60" o más. Además, el material de fabricación abarca aceros al carbono (ASTM A105, A350 LF2), aceros inoxidables (A182 F304, F316) y aleaciones especiales (Inconel, Hastelloy) para aplicaciones criogénicas o de alta temperatura.

Ventajas técnicas de la brida soldada a tope con machihembrado

El uso de bridas con machihembrado aporta beneficios medibles en comparación con diseños de cara plana o resaltada (raised face). A continuación se enumeran las principales características ventajosas, respaldadas por datos de campo y ensayos de laboratorio:

• Estanqueidad superior: En pruebas de fugas con helio (ISO 15848), las bridas machihembradas de Forja Jianing alcanzan tasas de fuga inferiores a 10⁻⁴ mbar·L/s, un orden de magnitud mejor que las bridas de cara plana con junta típica. Esto se debe a que la ranura centra la junta y evita que se extruya bajo presión.
• Resistencia a ciclos térmicos: Un estudio de 2024 realizado por el Instituto de Soldadura y Ensayos No Destructivos demostró que las uniones con brida machihembrada soportan más de 10.000 ciclos de calentamiento-enfriamiento entre -40 °C y 400 °C sin pérdida de precarga en los pernos, mientras que las bridas convencionales muestran relajación a partir de 5.000 ciclos.
• Reducción de peso y material: Gracias a que el mecanizado del machihembrado permite utilizar juntas más delgadas (1,5 mm en lugar de 3 mm), se puede reducir el espesor del cuello de la brida en un 8-12 % según cálculos de elementos finitos, sin comprometer la resistencia. Esto se traduce en un ahorro de material de hasta un 10 % en proyectos de gran escala.
• Facilidad de alineación en campo: El encaje de lengüeta y ranura actúa como guía durante el montaje, reduciendo el tiempo de alineación de bridas en un 20-30 % según datos de instalación en plataformas offshore. Para sistemas con múltiples bridas consecutivas, esto puede significar días completos de ahorro en obra.
• Compatibilidad con normas internacionales: Las bridas machihembradas de Forja Jianing se fabrican bajo las especificaciones ASME B16.5, ASME B16.47, EN 1092-1, DIN 2633 y GOST 12820, lo que facilita su integración en proyectos globales sin necesidad de adaptaciones especiales.

Normas técnicas y parámetros de selección para 2026

Para garantizar un rendimiento óptimo, la selección de una brida soldada a tope con machihembrado debe considerar varios parámetros críticos. La presión nominal (Class o PN) determina el espesor de la brida y el número de pernos. Por ejemplo, para una brida Class 300 de acero al carbono, el espesor del cuello debe ser de 25.4 mm para un diámetro de 4 pulgadas, mientras que para Class 600 aumenta a 31.8 mm. La temperatura de diseño también es clave: materiales como A105 están limitados a 425 °C, mientras que A182-F304 puede operar hasta 815 °C con la atenuación adecuada. En el ámbito del torque de apriete, la norma ASME PCC-1-2022 recomienda un método de apriete controlado con llave dinamométrica, alcanzando una precarga del 60-70 % del límite elástico del perno. Para bridas machihembradas, el factor de junta "m" es generalmente 6.5 para metal-metal y 3.0 para juntas de grafito, valores que deben ingresarse en el cálculo de esfuerzos según la ecuación de Taylor Forge. De cara a 2026, se observa una tendencia creciente hacia la digitalización del ajuste de pernos, con sistemas de monitoreo en tiempo real que detectan caídas de precarga. Forja Jianing ofrece bridas con marcado láser de código QR que permiten rastrear el lote de fabricación, la clasificación de presión y el historial de inspección, alineándose con los requisitos de trazabilidad de la norma ISO 9001:2025.

Aplicaciones industriales y casos de implementación

La brida soldada a tope con machihembrado encuentra uso en los entornos más exigentes. En el sector de refinerías de petróleo, se instala en líneas de hidrocarburos a alta presión (hasta 1500 lb) y en unidades de hidrotratamiento donde las temperaturas superan los 450 °C. Un caso documentado en la refinería de Cartagena (Colombia) mostró que la sustitución de bridas de cara plana por bridas machihembradas de Forja Jianing redujo los eventos de fuga en un 78 % durante un periodo de tres años, con un intervalo de mantenimiento extendido de 12 a 30 meses. En plantas de energía nuclear, estas bridas se emplean en sistemas de refrigeración primaria, donde la estanqueidad debe mantenerse incluso bajo terremotos de diseño (0.5 g de aceleración). El diseño machihembrado evita el desplazamiento relativo de las bridas durante un sismo, ya que la lengüeta y la ranura actúan como un mecanismo de bloqueo mecánico. En el ámbito de la producción de hidrógeno verde, que crecerá a una tasa compuesta anual del 35 % hasta 2030, se requieren bridas que resistan la fragilización por hidrógeno. Forja Jianing ha desarrollado tratamientos térmicos específicos para aceros inoxidables austeníticos, reduciendo la difusión de hidrógeno en un 40 % respecto a tratamientos convencionales, según pruebas de permeación en laboratorio acreditado.

Consideraciones para la selección y adquisición

Al elegir una brida soldada a tope con machihembrado, es fundamental verificar que el fabricante pueda certificar cada etapa del proceso: forja a temperatura controlada (entre 950 °C y 1200 °C para aceros al carbono), normalizado para aliviar tensiones residuales, mecanizado CNC con tolerancias de ±0.1 mm en el diámetro de la ranura y ±0.05 mm en la profundidad del machihembrado, y un control dimensional según la tabla de bridas ASME B16.5. Además, la inspección debe incluir pruebas de dureza (Brinell o Rockwell), análisis químico por espectrometría y ensayos de impacto Charpy a baja temperatura si la aplicación lo requiere (por ejemplo, -46 °C para A350 LF2). En proyectos con especificaciones NACE MR0175 (sulfuro de hidrógeno), es indispensable que el material tenga una dureza máxima de 22 HRC y que el diseño evite concentradores de esfuerzo. Forja Jianing mantiene un stock permanente de las bridas más comunes (Class 150 y 300, materiales A105 y F304) en diámetros de 2" a 24", con capacidad de producción para series personalizadas en 6-8 semanas. La empresa cuenta con un departamento de ingeniería que asesora en la selección del tipo de junta más adecuado (grafito laminado, espiral metálica, Kammprofile) y en el cálculo de par de apriete específico para cada combinación brida-tornillo-junta.

Tendencias del mercado y proyección a 2026

De acuerdo con el informe Global Flanges Market Outlook 2026, la demanda de bridas soldadas a tope con machihembrado crecerá a una tasa anual del 6.2 % en la región Asia-Pacífico y del 4.8 % en América Latina, impulsada por la construcción de nuevas plantas petroquímicas en India y China, así como por la ampliación de redes de gasoductos en Argentina y Brasil. La incorporación de normas medioambientales más estrictas, como la directiva EU 2024/1935 sobre emisiones fugitivas, obligará a las plantas existentes a modernizar sus sistemas de bridas, favoreciendo el diseño machihembrado por su capacidad de cumplir con límites de fuga inferiores a 50 ppm. Otra tendencia relevante es la estandarización de bridas para aplicaciones de hidrógeno, donde el American Petroleum Institute (API) está desarrollando la especificación API 6HF-2 para bridas machihembradas en servicio de hidrógeno gaseoso a 100 MPa. Forja Jianing participa activamente en el comité técnico de normalización, aportando datos de fatiga de materiales en atmósferas ricas en hidrógeno. La inversión en I+D de la empresa ha permitido desarrollar una capa superficial de nitruración que incrementa la resistencia al desgaste de la lengüeta en un 300 %, alargando la vida útil de la brida en ciclos de montaje y desmontaje repetitivos.

Conclusión: la elección inteligente para sistemas críticos

La brida soldada a tope con machihembrado se consolida como la solución preferida en aplicaciones donde la seguridad, la estanqueidad y la durabilidad son requisitos no negociables. Su diseño estructural integrado elimina los puntos débiles típicos de las uniones bridadas convencionales, ofreciendo una respuesta predecible frente a condiciones de servicio extremas. Para los profesionales que buscan maximizar el rendimiento de sus instalaciones, la selección de un fabricante con experiencia comprobada es tan importante como la especificación técnica del producto. Forja Jianing, con más de 20 años de trayectoria en la forja de componentes para la industria de procesos, ha suministrado más de 150.000 bridas machihembradas a proyectos en 35 países, logrando una tasa de reclamaciones inferior al 0.02 %. Cada brida se entrega con su correspondiente certificado de materiales e inspección, y el equipo técnico ofrece soporte in situ durante las fases de montaje y puesta en marcha. (咨询热线：176 9623 6479) En un mercado donde los márgenes de error se reducen constantemente, contar con un proveedor que domina la metalurgia, el mecanizado de precisión y la normativa internacional marca la diferencia entre una operación segura y una fuente de costos imprevistos. Invertir en bridas soldadas a tope con machihembrado es invertir en continuidad operativa, cumplimiento regulatorio y sostenibilidad a largo plazo. Para más información técnica, especificaciones dimensionales o ayuda en la selección, el equipo de ingeniería de Forja Jianing está disponible para consultar su proyecto de forma gratuita.
