Comprometidos en proporcionar a diversos sectores: piezas forjadas anulares, piezas forjadas de ejes, piezas forjadas en matriz, y otros productos de forja libre y forja en molde.En el ámbito de la ingeniería de tuberías y sistemas de presión, la elección del tipo de brida adecuado determina en gran medida la seguridad, la durabilidad y la eficiencia operativa de toda la instalación. La brida de acero soldada a tope con cara elevada se ha consolidado como una solución preferida en sectores como el petróleo y gas, la petroquímica, la generación de energía y el tratamiento de aguas, gracias a su capacidad para soportar condiciones extremas de presión y temperatura. Este componente, diseñado para ser soldado directamente al tubo mediante una soldadura a tope, elimina las juntas mecánicas intermedias y ofrece una transición fluida del flujo, reduciendo las turbulencias y los puntos de tensión. La característica distintiva de la cara elevada, que sobresale ligeramente por encima de la superficie de contacto, permite concentrar la presión de apriete en un área reducida, mejorando la estanqueidad del sello cuando se utiliza junto con una junta adecuada. Según las tendencias del mercado para 2026, se espera que la demanda de bridas de alta integridad estructural crezca un 4,7 % anual, impulsada por la expansión de infraestructuras energéticas en regiones como América Latina y el Sudeste Asiático. En este contexto, comprender a fondo las características de rendimiento de este tipo de brida resulta esencial para ingenieros, proyectistas y responsables de compras que buscan optimizar la vida útil de sus sistemas y reducir costos de mantenimiento. A lo largo de este artículo, analizaremos en detalle la definición, el proceso de fabricación, las propiedades mecánicas, los criterios de selección y las aplicaciones reales de la brida de acero soldada a tope con cara elevada, ofreciendo una guía práctica y fundamentada en datos del sector.

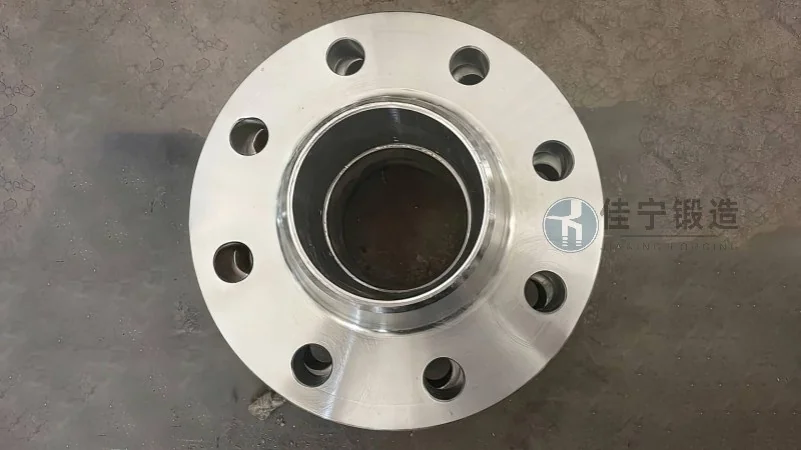

Una brida soldada a tope con cara elevada es un tipo de conexión de tubería que se fabrica a partir de una pieza de acero forjado, generalmente en acero al carbono, acero inoxidable o acero aleado, y que cuenta con un cuello cónico diseñado para ser soldado al extremo del tubo mediante una soldadura a tope (butt weld). La soldadura a tope garantiza que el diámetro interior de la brida coincida exactamente con el del tubo, eliminando cambios bruscos de sección y minimizando la pérdida de carga. La «cara elevada» (raised face, RF) se refiere a una superficie anular que sobresale entre 1,6 mm y 6,4 mm respecto al plano de la cara posterior, según las normas ASME B16.5 o EN 1092-1. Esta elevación concentra la fuerza de apriete de los pernos en un anillo estrecho, lo que permite utilizar juntas más delgadas y lograr sellos más efectivos incluso bajo condiciones de vibración o ciclos térmicos. A diferencia de las bridas planas, la cara elevada reduce el área de contacto total, incrementando la presión específica sobre la junta y evitando fugas en aplicaciones de alta presión. Para 2026, los estándares internacionales como ASME B16.5 actualizan periódicamente sus tablas de presiones nominales, y las bridas con cara elevada representan más del 70 % de las especificaciones en proyectos de refinerías y plantas químicas, según informes de la Asociación Europea de Fabricantes de Bridas (EFMA).
La fabricación de una brida de acero soldada a tope con cara elevada comienza con la selección de lingotes de acero con composiciones químicas controladas, que son calentados hasta temperaturas de forja (entre 1100 °C y 1250 °C) y moldeados mediante martillos hidráulicos o prensas. El proceso de forja en caliente alinea la fibra del metal, mejorando la resistencia a la fatiga y la tenacidad en comparación con las bridas fundidas o cortadas de placa. Posteriormente, la pieza es sometida a un tratamiento térmico de normalizado y revenido para homogeneizar la microestructura y aliviar tensiones internas. El maquinado CNC garantiza tolerancias dimensionales precisas en el diámetro interior, la cara elevada y los orificios para pernos, cumpliendo con las clases de presión (150 lb, 300 lb, 600 lb, etc.). Los materiales más comunes incluyen acero al carbono ASTM A105 (para servicios generales), acero inoxidable ASTM A182 F304/F316 (para entornos corrosivos) y acero aleado ASTM A182 F11/F22 (para altas temperaturas). Según proyecciones del sector, en 2026 el uso de aceros inoxidables dúplex crecerá un 12 % en aplicaciones marinas y offshore, gracias a su excelente resistencia a la corrosión por cloruros. La empresa Forja Jianing, con más de 20 años de experiencia en forja de precisión, aplica estrictos controles de calidad en cada etapa, desde el análisis espectrométrico del material hasta las pruebas de presión hidrostática al 1,5 veces la presión nominal, asegurando que cada brida cumpla con los requisitos de las normas API 6A o ASME B31.3.
Al elegir una brida de acero soldada a tope con cara elevada, es necesario considerar varios parámetros técnicos que afectan su rendimiento a largo plazo. En primer lugar, la clase de presión (150 lb, 300 lb, 600 lb, 900 lb, 1500 lb o 2500 lb) determina el espesor de la brida y la altura de la cara elevada, y debe coincidir con la presión de diseño del sistema. La temperatura de diseño también influye en la selección del material; por ejemplo, para servicios entre 400 °C y 550 °C se recomienda acero 1,25Cr-0,5Mo (F11). El acabado superficial de la cara elevada es crucial: una rugosidad de 125 a 250 microinches Ra (3,2 a 6,3 μm) es típica para juntas espiraladas, mientras que para juntas metálicas se requiere un acabado más fino de 63 Ra (1,6 μm). Además, el diámetro del cuello debe coincidir con el espesor de pared del tubo para garantizar una soldadura homogénea. En 2026, la tendencia hacia la digitalización de procesos ha llevado a que los fabricantes como Forja Jianing integren códigos QR trazables en cada brida, permitiendo acceder a certificados de material, informes de ensayos y registros de tratamiento térmico, facilitando la auditoría en proyectos de clase mundial.
Las bridas de acero soldadas a tope con cara elevada se emplean en una amplia variedad de sectores. En la industria petroquímica, son la conexión estándar en tuberías de proceso que transportan hidrocarburos a altas presiones; por ejemplo, en una refinería de crudo en el Golfo de México, se instalaron más de 12 000 bridas Forja Jianing Clase 600 en material A105, con un desempeño sin fugas durante 8 años de operación continua. En plantas de generación de energía térmica, las bridas con cara elevada en acero P91 permiten operar en líneas de vapor vivo a 600 °C y 200 bar. En el ámbito de la desalinización, el uso de acero inoxidable dúplex 2205 ha demostrado una vida útil tres veces mayor frente a la corrosión por agua de mar en comparación con el acero inoxidable 316L. Un caso destacado es el de una planta desalinizadora en Omán que seleccionó bridas Forja Jianing con certificación NORSOK M-650, logrando reducir un 40 % las paradas no programadas por mantenimiento de juntas. La versatilidad de este tipo de brida también se extiende a sistemas de tuberías de alta pureza en la industria farmacéutica, donde se requieren acabados electropulidos y tolerancias dimensionales muy estrictas. En todos estos escenarios, la elección de un proveedor con capacidad de forja propia y control de calidad integral resulta determinante para el éxito del proyecto.
Cuando se adquieren bridas de acero soldadas a tope con cara elevada, no solo se compra un componente mecánico, sino la confianza en un proceso productivo que garantiza la integridad del sistema. Forja Jianing se distingue por su capacidad de forja en caliente con prensas de hasta 4000 toneladas, lo que permite fabricar bridas desde ½” hasta 48” en todas las clases de presión. La empresa cuenta con laboratorios acreditados ISO 17025 para realizar ensayos de tracción, impacto Charpy, dureza y análisis metalográfico, asegurando que cada lote cumpla con las especificaciones del cliente. Además, su equipo de ingeniería ofrece asesoría técnica en la selección de materiales, diseño de juntas y torque de apriete, basándose en simulaciones por elementos finitos (FEA) que predicen el comportamiento bajo carga. Un dato relevante: en 2025, Forja Jianing suministró 5000 bridas Clase 1500 para un proyecto de gasoducto en Argentina, con un índice de rechazo cero en las pruebas de estanqueidad. Para aquellos profesionales que buscan maximizar la seguridad y la eficiencia de sus instalaciones, contar con un socio industrial con trazabilidad total y stock disponible en almacenes regionales supone una ventaja competitiva innegable. Si desea conocer más detalles sobre las especificaciones técnicas o solicitar una cotización personalizada, puede comunicarse directamente con el equipo de ventas: (咨询热线：176 9623 6479).
La brida de acero soldada a tope con cara elevada representa una solución de conexión robusta, eficiente y ampliamente validada por la industria. Su diseño optimiza la estanqueidad, simplifica el mantenimiento y se adapta a condiciones operativas severas, lo que la convierte en la opción preferida para ingenieros que priorizan la fiabilidad. Las proyecciones para 2026 indican que el mercado global de bridas forjadas alcanzará los 8 200 millones de dólares, con un crecimiento sostenido en los segmentos de energía renovable (hidrógeno verde, geotermia) y petroquímica de alta presión. En este escenario, la capacidad de los fabricantes para ofrecer productos con certificaciones internacionales, plazos de entrega ajustados y soporte técnico local será un factor diferenciador. Forja Jianing continúa invirtiendo en tecnología de forja, automatización de líneas de maquinado y sistemas de gestión de calidad digital, alineándose con las exigencias de la Industria 4.0. Ya sea para una nueva instalación o para la reposición de componentes en plantas existentes, la elección correcta de una brida con cara elevada no debe tomarse a la ligera. Al considerar todos los aspectos técnicos, desde el material hasta la clase de presión, y al asociarse con un proveedor de experiencia comprobada, se garantiza no solo el cumplimiento normativo, sino también la rentabilidad a largo plazo del proyecto. La confianza que han depositado centenares de clientes en Forja Jianing es el mejor respaldo de la calidad y el compromiso que ofrecemos en cada brida que sale de nuestras instalaciones.
