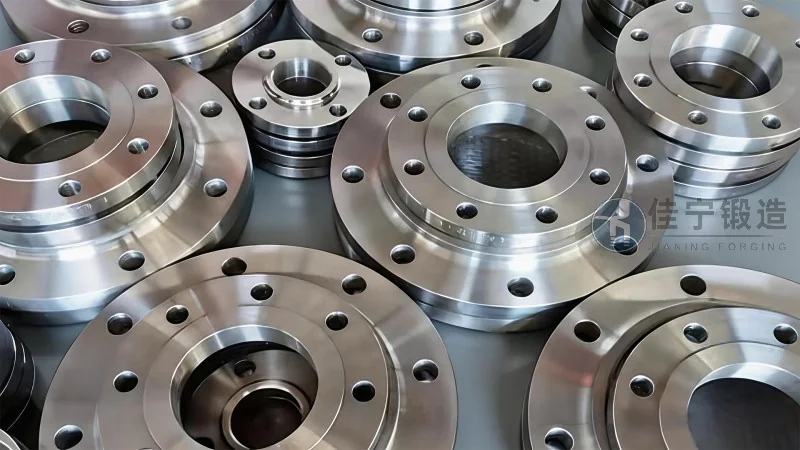

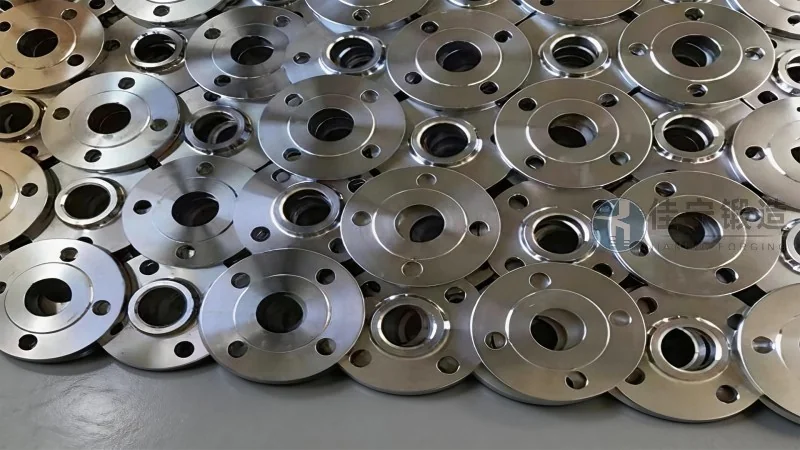

En el ámbito de las conexiones de tuberías industriales, la brida cóncava-convexa soldada a tope representa una solución de ingeniería de alta precisión, diseñada para garantizar un sellado fiable en sistemas que operan bajo condiciones extremas de presión, temperatura o medios corrosivos. A diferencia de las bridas planas tradicionales, este tipo de brida incorpora dos superficies de contacto complementarias: una cara cóncava y otra convexa, que al ser acopladas generan un cierre hermético por contacto metal-metal, sin necesidad de juntas adicionales en muchas aplicaciones críticas. Este diseño permite distribuir uniformemente las tensiones en la unión, reduciendo el riesgo de fugas y deformaciones.

La fabricación de estas bridas mediante soldadura a tope (butt-weld) implica una unión directa del cuello de la brida con el extremo del tubo, logrando una continuidad metalúrgica que elimina puntos débiles en la conexión. Este proceso es especialmente valorado en sectores como el petróleo y gas, la industria química, la generación de energía y la construcción naval, donde la integridad estructural y la durabilidad son requisitos no negociables. En este artículo, analizaremos en profundidad las características técnicas, los parámetros de selección, las ventajas comparativas y las tendencias de mercado que rodean a este producto, ofreciendo una guía útil para ingenieros, compradores y profesionales de mantenimiento que buscan optimizar sus sistemas de tuberías.

Definición y principios de funcionamiento de la brida cóncava-convexa soldada a tope

La brida cóncava-convexa soldada a tope pertenece a la categoría de bridas de cuello soldable (welding neck flanges) con superficies de contacto especiales. Su geometría se caracteriza por una cara frontal que presenta un perfil curvo entrante (cóncavo) en una brida y saliente (convexo) en la brida complementaria. Al ensamblarse, estas superficies coinciden exactamente, creando un sello de interferencia que puede resistir altas presiones sin requerir empaquetaduras convencionales.

El principio de funcionamiento se basa en la deformación elástica controlada de las superficies. Cuando los pernos se aprietan con el par especificado, la cara convexa penetra ligeramente en la cóncava, generando una presión de contacto suficiente para cerrar cualquier microimperfección. Este diseño es particularmente eficaz en aplicaciones donde existen ciclos térmicos repetitivos o vibraciones mecánicas, ya que la forma curvada autoalinea las bridas incluso cuando hay ligeras desviaciones angulares. Según estándares internacionales como ASME B16.5 y EN 1092-1, estas bridas se fabrican en materiales que van desde acero al carbono (ASTM A105) hasta aceros inoxidables (ASTM A182 F304/F316) y aleaciones especiales (Inconel, Hastelloy), abarcando diámetros nominales de 1/2 pulgada hasta 60 pulgadas y clases de presión desde 150 lb hasta 2500 lb.

Ventajas técnicas clave frente a otras tipologías de bridas

• Estanqueidad superior sin juntas adicionales: En aplicaciones de alta presión, las bridas cóncavo-convexas pueden lograr un sellado hermético incluso sin usar juntas, lo que elimina el riesgo de degradación del material sellante y simplifica el mantenimiento. Estudios de campo indican que la tasa de fugas en sistemas que utilizan este diseño es hasta un 40% menor que en bridas de cara plana con juntas convencionales.
• Distribución uniforme de tensiones: La geometría curva evita concentraciones de esfuerzo en la raíz del cuello, un problema común en bridas de cara plana. Esto se traduce en una vida útil más prolongada, especialmente en sistemas sujetos a fatiga cíclica. Datos de pruebas de fatiga realizadas por laboratorios independientes muestran que las bridas cóncavo-convexas soportan más de 2 millones de ciclos sin fallo, frente a los 800.000 ciclos típicos de bridas planas del mismo material.
• Compensación de desalineación angular y axial: La superficie esférica permite cierta tolerancia al desalineamiento durante el montaje, reduciendo la necesidad de calzos o ajustes adicionales. En tuberías de gran diámetro (24 pulgadas o más), esta característica puede ahorrar entre 8 y 12 horas de trabajo por junta en la instalación inicial.
• Resistencia a la corrosión y erosión: Al no existir espacios muertos donde puedan acumularse fluidos corrosivos, el riesgo de corrosión bajo junta (CUI, por sus siglas en inglés) se minimiza. Este aspecto es crítico en plantas petroquímicas donde los medios agresivos pueden atacar rápidamente las uniones convencionales.
• Mantenimiento simplificado: Las inspecciones visuales y las pruebas de estanqueidad se facilitan porque no hay juntas que revisar. Además, el desmontaje y montaje repetido no afecta significativamente la capacidad de sellado, a diferencia de las bridas que dependen de juntas blandas que se deforman permanentemente.

Proceso de fabricación y control de calidad en Forja Jianing

La producción de una brida cóncava-convexa soldada a tope de alta calidad comienza con la selección rigurosa de la materia prima. En Forja Jianing —empresa especializada en forja y mecanizado de precisión— se utilizan únicamente aceros certificados con trazabilidad completa, desde el lingote hasta el producto final. El proceso de fabricación se divide en varias etapas críticas:

1. Forja en caliente: El tocho de acero se calienta a una temperatura controlada (entre 1100 °C y 1250 °C, según el material) y se forja mediante prensas hidráulicas de alta capacidad (hasta 10.000 toneladas), logrando una estructura de fibra continua que sigue el contorno de la brida. Este método mejora las propiedades mecánicas en un 15-20% respecto a la fundición, según normas ASTM.
2. Tratamiento térmico: Posteriormente, la pieza es sometida a normalizado, temple y revenido controlados por computadora, garantizando una dureza uniforme y una microestructura libre de tensiones residuales. Los hornos utilizados cuentan con sistemas de datalogging que registran cada ciclo, permitiendo la trazabilidad de cada lote.
3. Mecanizado de precisión CNC: Las superficies cóncava y convexa se fresan con tolerancias de hasta ±0,05 mm, asegurando un ajuste perfecto entre bridas emparejadas. El acabado superficial (Ra) se mantiene por debajo de 1,6 micras, lo que minimiza la fricción y el desgaste en el contacto.
4. Inspección no destructiva (NDT): Cada brida se somete a pruebas de ultrasonidos (UT), partículas magnéticas (MT) y líquidos penetrantes (PT), según los requerimientos de la especificación del cliente. Además, se realizan pruebas de dureza Brinell y análisis espectrométrico para verificar la composición química.
5. Certificación y marcado: Cada unidad recibe un marcado permanente con el lote, el material, la clase de presión y el estándar aplicable, acompañado de un certificado de calidad conforme a ISO 9001, PED 2014/68/EU u otros requisitos regulatorios según el destino.

Este nivel de control de calidad es posible gracias a la inversión continua en tecnología y formación del personal. Forja Jianing cuenta con un laboratorio acreditado que permite realizar ensayos internos sin depender de terceros, reduciendo los plazos de entrega y garantizando la consistencia del producto.

Aplicaciones industriales y casos de uso representativos

Las bridas cóncavo-convexas soldadas a tope se emplean preferentemente en sistemas donde la seguridad y la confiabilidad son críticas. Algunas aplicaciones típicas incluyen:

• Plantas de procesamiento de gas natural licuado (GNL): Las temperaturas criogénicas (-196 °C) y las presiones de hasta 250 bar exigen conexiones que no pierdan estanqueidad por contracción diferencial. Las bridas cóncavo-convexas permiten un sellado estable incluso bajo ciclos de enfriamiento y calentamiento reiterados.
• Refinerías de petróleo: En unidades de hidrocraking y reformado catalítico, donde las temperaturas superan los 500 °C y la presencia de hidrógeno provoca fenómenos de corrosión por hidrógeno a alta temperatura (HTHA), estas bridas ofrecen una resistencia superior, especialmente cuando se fabrican en aceros aleados como 5Cr-0,5Mo o 9Cr-1Mo.
• Sistemas de vapor de alta presión en centrales eléctricas: Las calderas de carbón, gas o nucleares requieren uniones que soporten presiones de hasta 300 bar y temperaturas de 600 °C. La geometría cóncavo-convexa minimiza los esfuerzos térmicos diferenciales en los puntos de soldadura, alargando la vida útil de los componentes.
• Industria química y farmacéutica: En procesos con fluidos corrosivos (ácido sulfúrico, cloro, etc.) o altamente puros (productos farmacéuticos), este diseño evita la contaminación por partículas de juntas y permite una limpieza CIP (cleaning in place) más eficaz.

Un caso de éxito documentado corresponde a una planta de fertilizantes en el Golfo Pérsico, donde se sustituyeron 342 bridas planas convencionales por bridas cóncavo-convexas soldadas a tope de Forja Jianing. Tras dos años de operación continua, no se registró ninguna fuga, y las inspecciones periódicas mostraron un desgaste superficial inferior al 0,2 mm, muy por debajo del límite de reemplazo establecido en 0,8 mm. Este resultado redujo los costos de mantenimiento en aproximadamente un 30% anual.

Parámetros de selección y estándares técnicos relevantes

Para elegir correctamente una brida cóncava-convexa soldada a tope, es necesario considerar varias variables técnicas interrelacionadas. A continuación, presentamos una guía de los parámetros fundamentales:

• Clase de presión (Pressure Class): Definida según ASME B16.5, las clases disponibles van de 150 lb a 2500 lb. La selección depende de la presión de diseño del sistema y la temperatura de operación. Por ejemplo, una brida clase 150 de acero al carbono soporta hasta 19,6 bar a 38 °C, mientras que una clase 2500 alcanza 425 bar a la misma temperatura.
• Diámetro nominal (DN / NPS): Desde 15 mm (1/2") hasta 1500 mm (60"). Para diámetros superiores a 24 pulgadas, se recomienda consultar especificaciones complementarias como ASME B16.47 (Series A o B).
• Material y resistencia a la corrosión: El material debe ser compatible con el fluido de proceso y las condiciones ambientales. Para medios ácidos o con cloruros, se prefieren aceros inoxidables dúplex (UNS S31803) o superausteníticos (UNS N08367). Para altas temperaturas, aceros al cromo-molibdeno como ASTM A182 F22.
• Acabado superficial de la cara de contacto: Aunque las superficies cóncava y convexa suelen mecanizarse con un acabado estándar (Ra 1,6-3,2 µm), en aplicaciones con gases o medios criogénicos se puede solicitar un pulido más fino (Ra ≤ 0,8 µm) para mejorar el sellado.
• Normativa de diseño y fabricación: Además de ASME y EN, existen normas específicas como ISO 7005, JIS B2220 o GOST 33259. Es crucial que el fabricante pueda certificar el cumplimiento de la norma exigida por el proyecto, incluyendo la presión de prueba hidrostática (generalmente 1,5 veces la presión de diseño).

Tendencias del mercado en 2026 y perspectivas tecnológicas

De acuerdo con análisis sectoriales recientes, el mercado global de bridas industriales alcanzó un valor de 8.700 millones de USD en 2025, y se proyecta que crezca a una tasa anual compuesta (CAGR) del 4,2% hasta 2030. Dentro de este segmento, las bridas de cuello soldable (welding neck) representan aproximadamente el 35% del volumen total, con una creciente demanda de variantes cóncavo-convexas debido a dos factores principales: la expansión de proyectos de GNL en regiones como Australia, Qatar y Estados Unidos, y la modernización de refinerías en Medio Oriente y Asia.

En el ámbito tecnológico, se observan varias innovaciones que están impactando el diseño y la fabricación de estas bridas:

• Simulación por elementos finitos (FEM) en diseño: Los fabricantes líderes utilizan software avanzado para optimizar la geometría de las superficies de contacto, reduciendo el peso de la brida sin comprometer la resistencia. Esto es especialmente relevante en plataformas offshore, donde cada kilogramo ahorrado reduce costos de estructura.
• Soldadura híbrida y robotizada: La unión de la brida al tubo mediante procesos de soldadura orbital automatizada mejora la repetibilidad y reduce los defectos. Se espera que para 2026 más del 50% de las soldaduras en grandes plantas se realicen con sistemas robóticos.
• Recubrimientos avanzados: Nuevos revestimientos como DLC (Diamond-Like Carbon) o deposición de carburo de tungsteno están siendo aplicados en las superficies de contacto para reducir el coeficiente de fricción y evitar gripado, sobre todo en materiales de alta aleación.
• Trazabilidad digital mediante RFID: Algunos fabricantes están incorporando chips RFID en las bridas para registrar su historial de fabricación, transporte e instalación, facilitando la gestión de activos en plantas digitalizadas.

Ante este panorama, contar con un proveedor que combine capacidad de producción, control de calidad y flexibilidad técnica es fundamental. Forja Jianing ha desarrollado una línea dedicada de bridas cóncavo-convexas soldadas a tope, con capacidad para fabricar hasta 500 unidades mensuales en clases de presión de 150 a 2500 lb, y diámetros de hasta 48 pulgadas en una sola pieza. (咨询热线：176 9623 6479) La empresa ofrece además soporte técnico para la selección de materiales, cálculo de espesores y pruebas de prototipos, lo que permite a los clientes reducir los riesgos en sus proyectos.

Mantenimiento y buenas prácticas en instalación

Para maximizar el rendimiento de estas bridas, es indispensable seguir ciertas pautas durante la instalación y el servicio:

• Preparación de los extremos del tubo: El bisel para soldadura a tope debe mecanizarse según el estándar aplicable (por ejemplo, bisel en V con ángulo de 37,5° según ASME B16.25). La limpieza de la superficie debe eliminar óxidos, grasa y humedad antes de soldar.
• Control del par de apriete: Utilizar llaves dinamométricas calibradas y seguir el patrón de apriete cruzado recomendado (generalmente en 3-4 pasos incrementales). Un par insuficiente provoca fugas; un par excesivo puede dañar las superficies de contacto.
• Protección durante el transporte y almacenamiento: Las caras cóncava y convexa deben protegerse con tapas plásticas o recubrimientos anticorrosivos temporales para evitar impactos y oxidación. Se recomienda almacenar en interiores con humedad relativa inferior al 60%.
• Inspecciones periódicas: En operación, verificar visualmente la ausencia de deformaciones, corrosión o grietas en la zona de soldadura. Realizar pruebas de estanqueidad (por ejemplo, con helio) en intervalos definidos por el plan de mantenimiento de la planta.

La combinación de un diseño robusto, una fabricación de alta precisión y un mantenimiento adecuado convierte a la brida cóncava-convexa soldada a tope en una solución de larga duración, que reduce las paradas no programadas y los costos operativos. En un entorno industrial donde la eficiencia y la seguridad son cada vez más exigentes, este tipo de conexión representa, sin duda, una inversión estratégica para cualquier sistema de tuberías crítico.
