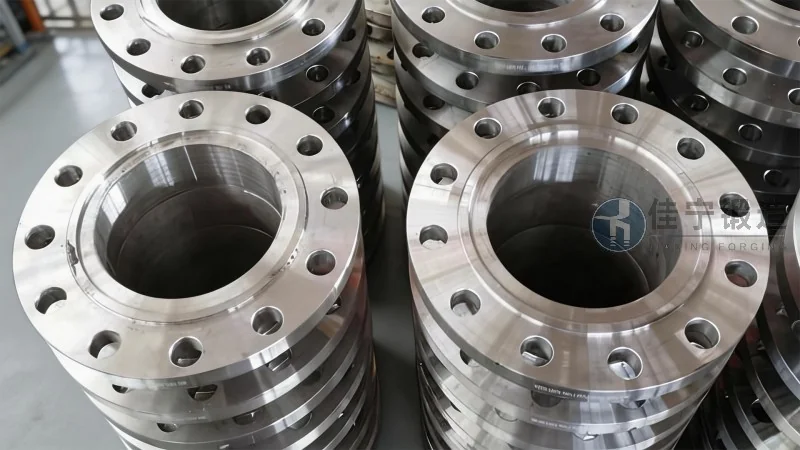

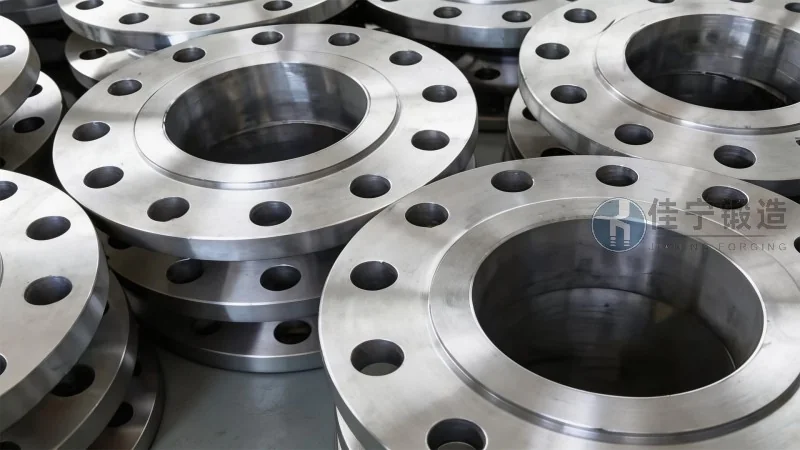

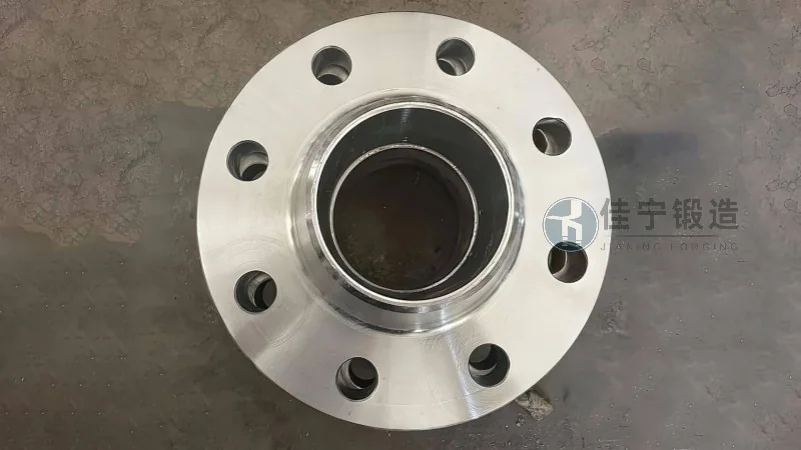

Producto de brida soldada plana con cara elevada: introducción y características de rendimiento

Producto de brida soldada plana con cara elevada: introducción y características de rendimiento

En el sector industrial actual, la conexión entre tuberías y equipos mecánicos exige componentes que ofrezcan fiabilidad, resistencia y facilidad de montaje. La brida soldada plana con cara elevada es una solución ampliamente adoptada en sistemas de tuberías de media y baja presión, y se ha consolidado como un elemento esencial en plantas petroquímicas, sistemas de climatización, instalaciones contra incendios, redes de suministro de agua y proyectos de generación de energía. Este tipo de brida permite una distribución uniforme de las tensiones mecánicas gracias a su diseño de cara elevada, que proporciona una superficie de contacto mejorada para la junta de sellado, reduciendo el riesgo de fugas y alargando la vida útil del sistema. Con el avance de la industria 4.0 y la creciente exigencia de normativas internacionales como ASME B16.5, EN 1092-1 y DIN 2633, los fabricantes han optimizado los procesos de forja y mecanizado para garantizar tolerancias dimensionales estrictas y propiedades mecánicas consistentes. En un contexto donde se estima que el mercado global de bridas industriales superará los 6.200 millones de dólares en 2026, impulsado por la expansión de infraestructuras energéticas y redes de transporte de fluidos, comprender a fondo las características de rendimiento de la brida soldada plana con cara elevada se convierte en una ventaja competitiva para ingenieros, proyectistas y responsables de compras. Este artículo ofrece un análisis detallado de su diseño, propiedades mecánicas, procesos de fabricación, criterios de selección y aplicaciones prácticas, con el objetivo de proporcionar una guía técnica rigurosa y aplicable en proyectos reales. Además, se abordarán las tendencias del sector hacia 2026, incluyendo la estandarización de materiales y la digitalización de los procesos de certificación. Forja Jianing, como empresa especializada en la fabricación de componentes forjados para conexiones industriales, aporta su experiencia técnica para ayudar a los profesionales a tomar decisiones informadas y eficientes. (咨询热线：176 9623 6479)

Qué es una brida soldada plana con cara elevada y cuál es su principio de funcionamiento

La brida soldada plana con cara elevada es un tipo de brida que se fija al extremo de una tubería mediante una soldadura de filete en el interior y el exterior del cuello. Su principal característica distintiva es la presencia de una superficie sobresaliente en la cara de contacto, conocida como cara elevada, que tiene una altura típica de 1.6 mm o 6.4 mm según la norma ASME B16.5. Esta elevación concentra la presión de apriete de los pernos directamente sobre la junta, mejorando la eficiencia del sellado. A diferencia de las bridas de cara plana, la cara elevada reduce el área de contacto entre las bridas, lo que permite que la junta se comprima de forma más controlada y uniforme. El diseño de soldadura plana facilita la alineación de las piezas durante el montaje, lo que resulta especialmente ventajoso en sistemas de tuberías de gran diámetro donde la precisión dimensional es crítica. El principio operativo se basa en la deformación elástica controlada de la junta al aplicar el par de apriete especificado, creando una barrera hermética que soporta presiones de hasta 20 bar en condiciones estándar y temperaturas que pueden alcanzar los 400 °C, dependiendo del material seleccionado. La combinación de la geometría de cara elevada con una soldadura plana ofrece una solución equilibrada entre coste de fabricación, facilidad de instalación y fiabilidad operativa, lo que explica su amplia adopción en aplicaciones de media presión.

Estructura y diseño: elementos clave que definen su rendimiento

El diseño de la brida soldada plana con cara elevada incluye varios elementos geométricos que influyen directamente en su comportamiento mecánico y en la estanqueidad del sistema. El espesor del aro, el diámetro del círculo de pernos, el número de agujeros y la altura de la cara elevada son parámetros normalizados que deben seleccionarse en función de la presión nominal y del material. La transición entre el cuello y el aro se diseña con un radio específico para evitar concentraciones de tensiones durante la soldadura y en condiciones de carga térmica. La altura de la cara elevada genera un efecto de asiento que impide el movimiento lateral de la junta, mejorando la precisión del centrado. En términos dimensionales, las bridas fabricadas bajo la norma ASME B16.5 Clase 150 presentan una altura de cara elevada de 1.6 mm, mientras que las Clase 300 y superiores utilizan 6.4 mm. Esta diferencia responde a la necesidad de mayor superficie de compresión en aplicaciones de mayor presión. La rugosidad superficial de la cara elevada también es crítica: un valor entre 3.2 y 6.3 micrómetros Ra es el rango recomendado por la mayoría de los estándares internacionales para asegurar un sellado efectivo sin dañar la junta. Los fabricantes como Forja Jianing controlan estos parámetros mediante equipos de medición tridimensional y ensayos no destructivos, garantizando que cada brida cumpla con las tolerancias exigidas por las normas aplicables.

Características de rendimiento mecánico y térmico

Las propiedades mecánicas de la brida soldada plana con cara elevada dependen en gran medida del material de fabricación y del tratamiento térmico aplicado. Los aceros al carbono como ASTM A105 son los más comunes para aplicaciones de temperatura moderada, ofreciendo un límite elástico mínimo de 250 MPa y una resistencia a la tracción de 485 MPa. Para entornos corrosivos o con temperaturas elevadas, se emplean aceros inoxidables como ASTM A182 F304 o F316, que mantienen su integridad hasta 800 °C en atmósferas oxidantes. El rendimiento a fatiga térmica es otro factor relevante, especialmente en sistemas sometidos a ciclos de calentamiento y enfriamiento. La geometría de cara elevada ayuda a distribuir las tensiones térmicas de manera más uniforme que las bridas de cara plana, reduciendo el riesgo de deformación permanente en la junta. En ensayos de ciclo térmico acelerado realizados según la norma ISO 19879, las bridas con cara elevada de 6.4 mm muestran una vida útil hasta un 30 % mayor en comparación con diseños sin elevación. Asimismo, la resistencia a la fluencia a alta temperatura es crucial en aplicaciones de vapor sobrecalentado y plantas petroquímicas. Los datos experimentales indican que una brida soldada plana con cara elevada de acero inoxidable 316L puede soportar 10.000 horas de servicio a 600 °C sin pérdida significativa de la precarga de los pernos, siempre que se utilice un par de apriete controlado.

Proceso de fabricación y controles de calidad

La fabricación de bridas soldadas planas con cara elevada implica varias etapas que deben ejecutarse con precisión para garantizar la fiabilidad del producto final. El proceso comienza con la selección de la materia prima, que debe cumplir con las certificaciones de trazabilidad y composición química exigidas por la normativa aplicable. A continuación, se realiza el corte y conformado en caliente mediante forja en prensa hidráulica o martillo neumático, seguido del tratamiento térmico de normalizado o templado y revenido según el material. El mecanizado de la cara elevada, los agujeros para pernos y el bisel de soldadura se efectúa en centros de mecanizado CNC con tolerancias de ±0.1 mm. Cada lote de producción se somete a ensayos destructivos y no destructivos que incluyen análisis de dureza Brinell, ensayo de tracción, impacto Charpy, inspección por líquidos penetrantes y, en casos críticos, radiografía industrial. Forja Jianing implementa un sistema de gestión de calidad basado en ISO 9001 y normas específicas del sector como PED 2014/68/UE para aplicaciones en Europa y ASME BPV Code Section VIII para Estados Unidos. La documentación técnica que acompaña a cada pedido incluye certificados de materiales, informes de ensayos y declaración de conformidad, facilitando la trazabilidad y la aceptación en obra. Para el año 2026, se espera que la digitalización de estos controles mediante plataformas blockchain permita la verificación instantánea de la cadena de custodia de cada componente.

Criterios de selección y dimensionamiento para proyectos industriales

Elegir la brida soldada plana con cara elevada adecuada requiere considerar múltiples variables técnicas además de la presión y temperatura de diseño. La compatibilidad química del material con el fluido transportado, la resistencia a la corrosión bajo tensión en presencia de cloruros y la conductividad térmica son factores que determinan la vida útil de la conexión. El dimensionamiento del espesor del aro debe realizarse según las fórmulas del código ASME B31.3 o EN 13480, considerando la presión de diseño, la tensión admisible del material y un factor de seguridad mínimo de 4. Para aplicaciones con cargas externas significativas, como vibraciones en sistemas de bombeo o expansión térmica en tuberías largas, se recomienda utilizar bridas con altura de cara elevada de 6.4 mm incluso para presiones nominales bajas. El número y diámetro de los pernos se calcula para mantener la precarga necesaria sin exceder el límite elástico del material del perno ni generar deformación en la brida. Las tablas normalizadas de ASME B16.5 proporcionan valores orientativos, pero en proyectos singulares es aconsejable realizar un análisis por elementos finitos para optimizar la distribución de tensiones. La experiencia acumulada por Forja Jianing en más de 500 proyectos internacionales demuestra que una selección incorrecta del tipo de cara elevada es una de las causas más frecuentes de fallo en juntas embridadas, especialmente en sistemas con ciclos térmicos frecuentes o medios agresivos.

Aplicaciones sectoriales y casos de uso representativos

Las bridas soldadas planas con cara elevada se utilizan en una amplia variedad de industrias debido a su versatilidad y relación coste-prestaciones. En el sector petroquímico, son la opción preferida para líneas de proceso de baja y media presión, como sistemas de refrigeración, circuitos de lubricación y redes de aire comprimido. En instalaciones de tratamiento de agua, tanto potable como residual, estas bridas permiten conexiones fiables en estaciones de bombeo y depuradoras, donde la facilidad de desmontaje para mantenimiento es crucial. En el ámbito de la climatización y ventilación, las bridas de cara elevada se emplean en tuberías de agua fría y caliente, así como en sistemas de vapor para calefacción industrial. Las centrales eléctricas, tanto térmicas como de biomasa, utilizan estas bridas en circuitos de condensado y agua de alimentación a calderas. Un caso representativo es el suministro de 3.200 bridas de acero al carbono ASTM A105 con cara elevada de 1.6 mm para una planta desalinizadora en Oriente Medio, donde las condiciones ambientales extremas y la salinidad ambiental exigieron un control riguroso de la protección anticorrosiva y la certificación de materiales. En ese proyecto, la selección del diseño de cara elevada permitió reducir el tiempo de montaje en un 15 % y eliminar las fugas en las pruebas de presión inicial.

Tendencias del mercado hacia 2026 y perspectivas técnicas

El mercado de bridas soldadas planas con cara elevada está experimentando una transformación impulsada por la sostenibilidad, la digitalización y la evolución de los códigos internacionales. Según proyecciones del sector, se espera que la demanda de bridas con certificación ambiental, fabricadas con aceros reciclados y procesos de bajo consumo energético, crezca al menos un 8 % anual hasta 2026. La adopción de herramientas de diseño paramétrico y simulación por elementos finitos está permitiendo optimizar el peso de las bridas sin comprometer su resistencia, reduciendo el coste de materiales y la huella de carbono asociada al transporte. En el ámbito normativo, la actualización de la norma ISO 7005-1 prevista para 2026 incorporará requisitos más estrictos para la verificación dimensional de la cara elevada y la rugosidad superficial, lo que afectará a todos los fabricantes que exporten a mercados internacionales. Otra tendencia relevante es la integración de sensores inteligentes en las bridas para monitorizar en tiempo real la precarga de los pernos y detectar posibles fugas antes de que se conviertan en fallos críticos. Forja Jianing está desarrollando líneas de producto adaptadas a estas nuevas exigencias, combinando la tradición de la forja con las tecnologías de la industria 4.0.

Conclusión técnica y valor añadido en la cadena de suministro

La brida soldada plana con cara elevada representa una solución de conexión probada, eficiente y adaptable a múltiples sectores industriales, siempre que se seleccione y fabrique bajo criterios técnicos rigurosos. El conocimiento profundo de las normas aplicables, las propiedades de los materiales y los procesos de fabricación es esencial para garantizar un rendimiento fiable a lo largo de toda la vida útil de la instalación. La correcta especificación de la altura de la cara elevada, el tipo de junta y el par de apriete son decisiones que afectan directamente a la estanqueidad y la seguridad del sistema. A medida que el mercado avanza hacia 2026 con mayores exigencias de sostenibilidad, trazabilidad y eficiencia, los profesionales que dominen estos aspectos técnicos estarán mejor posicionados para optimizar sus proyectos. Forja Jianing ofrece a sus clientes no solo un producto de alta calidad, sino también asesoramiento técnico personalizado, documentación completa y garantía de cumplimiento normativo. La combinación de experiencia industrial, capacidad de producción flexible y compromiso con la innovación permite a la compañía responder a los desafíos más exigentes del sector. Para aquellos que buscan fiabilidad y rendimiento en sus conexiones embridadas, contar con un socio técnico que entienda las complejidades del diseño y la fabricación marca la diferencia entre un proyecto que cumple y uno que destaca. (咨询热线：176 9623 6479)
