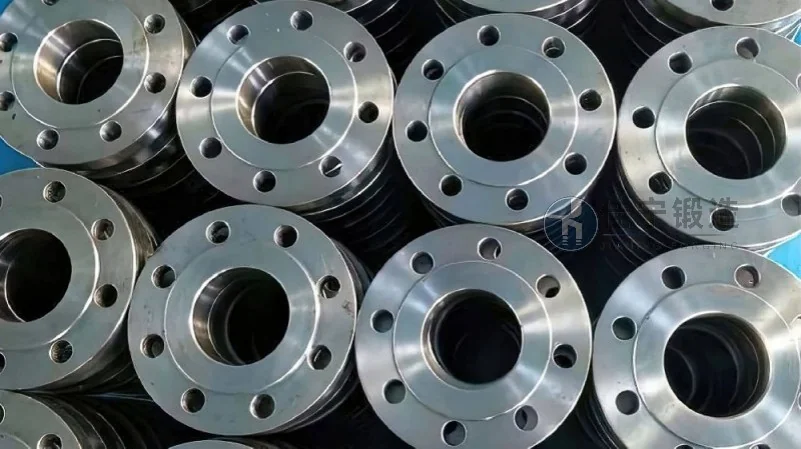

Producto de brida soldada plana tipo placa: introducción y principales ventajas

Las bridas soldadas planas tipo placa representan uno de los componentes más utilizados en sistemas de tuberías industriales, especialmente en aplicaciones que requieren una conexión robusta y de fácil montaje. En el sector metalmecánico, la elección del tipo de brida adecuada impacta directamente en la seguridad, durabilidad y eficiencia operativa de las instalaciones. Este artículo ofrece un análisis detallado de la brida soldada plana tipo placa, abarcando su definición, características técnicas, proceso de fabricación, ventajas frente a otras alternativas y criterios de selección según normativas internacionales. Forja Jianing, empresa especializada en la fabricación de componentes forjados, presenta esta guía técnica con el objetivo de brindar información de valor a ingenieros, proyectistas y profesionales del mantenimiento que buscan especificaciones precisas y datos contrastados para sus proyectos.

La brida soldada plana tipo placa se caracteriza por su diseño de disco plano con un orificio central y una serie de perforaciones alrededor para el paso de tornillos. A diferencia de las bridas de cuello soldable (welding neck), no posee un cono de transición, lo que simplifica su fabricación y reduce costos. Su unión a la tubería se realiza mediante una soldadura de filete en el interior y/o exterior del diámetro interior de la brida, creando una conexión resistente que distribuye las cargas de manera uniforme. Este tipo de brida es ampliamente utilizado en sistemas de baja presión o en aquellas aplicaciones donde las condiciones de operación no exigen la rigidez estructural que proporcionan las bridas con cuello. Sin embargo, su uso no se limita exclusivamente a baja presión; con un diseño adecuado y materiales de calidad, puede emplearse en rangos de presión media, siempre que se cumplan los requerimientos de las normas ASME B16.5, EN 1092-1 o DIN 2573, según la región.

El proceso de fabricación de una brida soldada plana tipo placa comienza con la selección de la materia prima. Forja Jianing utiliza acero al carbono (ASTM A105, A350 LF2), acero inoxidable (ASTM A182 F304, F316) y acero aleado (ASTM A182 F11, F22) para cubrir las necesidades de diferentes entornos: desde sistemas de agua y vapor hasta aplicaciones petroquímicas con fluidos corrosivos. La forja en caliente es el método preferido, ya que refina la estructura granular del metal, elimina porosidades internas y mejora las propiedades mecánicas respecto a las piezas fundidas o mecanizadas directamente de plancha. Tras la forja, se realiza un tratamiento térmico normalizado o de recocido para aliviar tensiones residuales y homogeneizar la microestructura. Posteriormente, el mecanizado CNC garantiza tolerancias dimensionales ajustadas (según clase 150, 300, 600, etc.) y superficies de sellado lisas (acabado tipo RF, FF o RTJ). Finalmente, cada brida pasa por controles no destructivos como ultrasonido, partículas magnéticas o líquidos penetrantes, así como verificación dimensional con plantillas y calibres certificados, asegurando el cumplimiento de las especificaciones del cliente y las exigencias de la normativa vigente.

Principales ventajas técnicas de la brida soldada plana tipo placa

La brida soldada plana tipo placa ofrece un equilibrio óptimo entre coste, facilidad de instalación y rendimiento mecánico en un amplio rango de aplicaciones. A continuación se detallan sus ventajas más relevantes desde una perspectiva técnica y operativa:

• Reducción de costes de fabricación y material: Al carecer del cuello cónico característico de las bridas welding neck, el volumen de acero requerido es menor, lo que se traduce en un precio más competitivo. Además, el proceso de forja es más simple y rápido, permitiendo plazos de entrega más cortos. Para proyectos con presupuestos ajustados pero que requieren fiabilidad, esta brida representa una solución eficiente.
• Flexibilidad en la alineación de los agujeros: Durante el montaje en campo, es habitual que las tuberías presenten pequeños desalineamientos debido a tolerancias de fabricación o asentamientos de la estructura. La brida plana permite un cierto grado de ajuste en la posición de los tornillos, facilitando el acoplamiento sin generar tensiones adicionales. Esta característica reduce el tiempo de instalación y minimiza el riesgo de fugas en las juntas.
• Facilidad de soldadura: La unión mediante soldadura de filete es un procedimiento estándar que no requiere biselados complejos ni preparación especial. Soldadores con certificación ordinaria pueden ejecutar la unión siguiendo un procedimiento de soldadura (WPS) simple, lo que abarata los costos de mano de obra calificada. Además, la inspección visual y por líquidos penetrantes de esta soldadura es más accesible que en configuraciones con cuello.
• Versatilidad de materiales y revestimientos: Dado que la brida no sufre las altas concentraciones de tensión típicas en la zona de transición del cuello, puede fabricarse con materiales menos resistentes en aplicaciones de baja presión, e incluso revestirse con pinturas epóxicas, galvanizado en caliente o recubrimientos de polietileno para entornos corrosivos. Esta adaptabilidad amplía su campo de uso en industrias como la alimentaria, farmacéutica o de tratamiento de aguas.
• Disponibilidad de stock y estándares internacionales: Las bridas planas tipo placa son producidas en masa según dimensiones estandarizadas (ASME 150# a 600#, PN6 a PN40 en norma europea). La mayoría de los distribuidores y fabricantes, incluido Forja Jianing, mantienen inventarios permanentes de los tamaños más comunes (½” a 24”), lo que garantiza suministro inmediato para mantenimientos programados o paradas de planta imprevistas.

Es importante señalar que, si bien la brida plana tipo placa ofrece ventajas significativas, su aplicación debe limitarse a aquellos sistemas donde las cargas de flexión y los esfuerzos térmicos no sean excesivos. Para tuberías sometidas a altas temperaturas, ciclos térmicos recurrentes o presiones superiores a 40 bar (dependiendo del diámetro), se recomienda evaluar el uso de bridas con cuello welding neck, que distribuyen mejor las tensiones en la unión soldada. No obstante, en la práctica industrial, la brida plana tipo placa sigue siendo la opción preferida para más del 60% de las conexiones en sistemas de agua contra incendios, líneas de vapor auxiliares, circuitos de refrigeración y redes de aire comprimido, según datos de mercado de 2025.

Tendencias del mercado y perspectivas para 2026

El mercado global de bridas forjadas alcanzó un valor estimado de 4500 millones de dólares en 2025, y se proyecta un crecimiento anual compuesto del 4,8% hasta 2030, impulsado por la expansión de la infraestructura energética, la modernización de plantas petroquímicas y el auge de proyectos de energías renovables. Para 2026, dos tendencias clave marcarán la evolución del segmento de bridas planas tipo placa:

• Materiales de alto rendimiento con bajo contenido de carbono: La presión regulatoria para reducir las emisiones de CO₂ en la industria siderúrgica está fomentando el uso de aceros con menor huella de carbono, como los producidos en hornos de arco eléctrico con chatarra reciclada. Forja Jianing ha incorporado en su línea de producción aceros con certificación de bajas emisiones, que mantienen las propiedades mecánicas exigidas por las normas ASTM y EN, pero con una reducción de hasta un 30% en la huella de carbono comparado con procesos convencionales. Esto se alinea con los criterios ESG de los grandes contratistas.
• Digitalización de la trazabilidad y certificación: Los clientes finales exigen cada vez más información detallada sobre el origen de la materia prima, los parámetros de forja, los resultados de los ensayos no destructivos y la conformidad dimensional. En respuesta, los fabricantes están implementando sistemas de marcado con código QR o Data Matrix que enlazan a una base de datos con el historial completo de cada brida. Forja Jianing ha desarrollado un sistema de etiquetado inteligente que permite a los inspectores verificar en tiempo real la certificación 3.1 según EN 10204 o el certificado de cumplimiento con ASME B16.5, agilizando los procesos de recepción en obra.

Otra tendencia relevante es la creciente demanda de bridas planas con superficies de sellado tipo junta tórica (O-Ring) o de cara realzada (RF) con acabado específico para empaquetaduras espirales, especialmente en servicios de hidrógeno y amoníaco. La industria del hidrógeno verde, que prevé inversiones superiores a 300.000 millones de dólares para 2030, requiere componentes que garanticen estanqueidad en condiciones de alta presión y baja temperatura. Las bridas planas tipo placa forjadas en acero inoxidable 316L o dúplex 2205, con controles de fugas por helio, se están posicionando como una solución viable para estaciones de repostaje y tuberías de transporte de hidrógeno a media presión. Forja Jianing ofrece estos productos bajo especificaciones personalizadas, con tiempos de entrega competitivos.

Selección y especificaciones técnicas: aspectos clave a considerar

Elegir la brida soldada plana tipo placa adecuada para un proyecto requiere evaluar varios parámetros técnicos que van más allá del diámetro nominal y la presión de diseño. Los ingenieros de Forja Jianing recomiendan considerar los siguientes aspectos durante la etapa de ingeniería básica:

• Rango de presión-temperatura: Consultar las tablas de presión-temperatura de la norma aplicable (por ejemplo, ASME B16.5 Table 2 para material A105). Para una brida de clase 150 en acero al carbono, la presión máxima admisible a 38°C es de 19,6 bar, pero se reduce a 10,2 bar a 400°C. Superar estos límites puede provocar deformación de la brida o fallo de la junta. Es fundamental verificar que el diseño cumpla con los requisitos de la tubería en condiciones de operación, incluyendo sobrepresiones eventuales y golpes de ariete.
• Tipo de junta y acabado de la cara de sellado: Las bridas planas suelen emplear juntas no metálicas (elastómeros, PTFE o fibra comprimida) o semimetálicas (espirales). El acabado de la cara debe ser compatible con la junta: un acabado liso (Ra 3.2 a 6.3 µm) es adecuado para juntas de caucho, mientras que las juntas espirales requieren un acabado más rugoso (Ra 6.3 a 12.5 µm) para evitar el deslizamiento. El incumplimiento de esta compatibilidad es una de las causas más frecuentes de fugas en servicio.
• Espesor y número de tornillos: Aunque las dimensiones de las bridas planas están normalizadas, en aplicaciones no estándar (bridas de gran diámetro o presiones intermedias) se puede requerir un espesor mayor al de tabla. Forja Jianing fabrica bridas con espesores personalizados bajo solicitud, siempre que se conserve la geometría básica de los agujeros para garantizar la intercambiabilidad con bridas estándar. El número de tornillos también debe coincidir con la norma para asegurar una carga de apriete uniforme.
• Condiciones del fluido y ambiente: Fluidos corrosivos, erosivos o con presencia de sulfuro de hidrógeno (H₂S – ambiente ácido) exigen materiales con resistencia específica. Para servicios agrios según NACE MR0175/ISO 15156, se requieren aceros con dureza controlada y tratamientos térmicos especiales (normalizado + revenido). Forja Jianing dispone de certificación NACE para sus bridas en acero A350 LF2 Clase 1 y F316, con ensayos de dureza HRC ≤22, cumpliendo con los límites exigidos.
• Longitud de la soldadura y preparación de bordes: En la brida plana tipo placa, la soldadura de filete se realiza sobre el diámetro interior y, en algunos casos, también en el exterior para aumentar la resistencia. El tamaño del filete (garganta mínima) debe calcularse según el espesor de la tubería y la resistencia del material de aporte. Es recomendable realizar un precalentamiento en aceros de alto carbono o aleados para evitar fisuras por hidrógeno. El WPS debe ser cualificado previamente.

Además de estos criterios técnicos, la reputación del fabricante y la trazabilidad de los procesos son factores decisivos. La experiencia acumulada de Forja Jianing en la producción de bridas forjadas desde hace más de quince años se refleja en la consistencia de sus productos y en la capacidad de responder a pedidos urgentes sin sacrificar la calidad. (咨询热线：176 9623 6479)

Aplicaciones industriales y casos de uso representativos

La versatilidad de la brida soldada plana tipo placa la convierte en un componente habitual en múltiples sectores. A continuación se describen tres aplicaciones típicas donde este tipo de brida demuestra su eficiencia:

• Plantas de tratamiento de agua potable y residual: En estaciones de bombeo, filtros y depósitos, las bridas planas conectan tuberías de acero al carbono o acero inoxidable con válvulas de compuerta, válvulas de retención y bombas centrífugas. La presión de trabajo suele oscilar entre 6 y 16 bar, con temperaturas ambiente o moderadas. La facilidad de desmontaje para mantenimiento es crítica en estos sistemas, y la brida plana permite retirar la junta y los tornillos con herramientas comunes. Forja Jianing suministra bridas con recubrimiento epóxico de 250 micras para resistir la corrosión del cloro y los sulfatos presentes en el agua, extendiendo la vida útil a más de 15 años en condiciones normales.
• Sistemas de vapor y condensado en industrias alimentarias y textiles: Las líneas de vapor saturado a baja presión (hasta 10 bar) suelen emplear bridas planas para conectar tramos de tubería, purgadores y válvulas de seguridad. La elección de acero al carbono ASTM A105 con acabado RF es la más común. Un ejemplo concreto es una fábrica de procesamiento de lácteos en la que se instalaron 120 bridas planas de 4” clase 150 en la red de vapor de caldera. Tras tres años de operación continua, las inspecciones periódicas no mostraron signos de corrosión ni fugas, validando la fiabilidad del diseño.
• Redes de aire comprimido y gases inertes en plantas automotrices: La necesidad de conexiones rápidas y económicas para distribuir aire comprimido a 8-10 bar en naves industriales se cubre con bridas planas de acero al carbono galvanizado. La ausencia de cuello simplifica la soldadura en campo, reduciendo el tiempo de montaje en un 20% respecto a las bridas welding neck. En una planta de ensamblaje de vehículos en el norte de México, la adopción de bridas planas tipo placa de Forja Jianing permitió completar la instalación de 800 metros de tubería en dos semanas, con un ahorro de costos de soldadura y juntas del 15%.

Estos ejemplos no solo ilustran la utilidad práctica de la brida plana, sino que también reflejan la importancia de contar con un proveedor que garantice dimensiones exactas, materiales certificados y entregas a tiempo. La relación entre el costo inicial y el rendimiento a largo plazo sitúa a la brida plana forjada como una opción inteligente para proyectos donde la relación calidad-precio es determinante.

Proceso de fabricación y control de calidad en Forja Jianing

Para ofrecer un producto confiable, Forja Jianing sigue una secuencia de producción estandarizada que cumple con los requisitos de la directiva europea de equipos a presión (PED 2014/68/EU) y las regulaciones de la ASME. El proceso inicia con la recepción de la materia prima, que es sometida a análisis químico por espectrometría de emisión óptica para verificar la composición. Luego, el acero se corta en tochos mediante sierra de cinta automática, con tolerancias de peso ajustadas para minimizar el desperdicio. La forja se realiza en prensa hidráulica de 2500 toneladas, con matrices diseñadas por el departamento de ingeniería propia, lo que permite obtener formas muy cercanas a las finales (near-net shape), reduciendo el tiempo de mecanizado posterior.

El tratamiento térmico se lleva a cabo en hornos con atmósfera controlada, con registros de temperatura continuos para garantizar la curva de calentamiento y enfriamiento especificada en la ficha técnica. Tras el enfriamiento, las bridas pasan a la línea de mecanizado CNC, donde se fresan las caras, se taladran los agujeros y se refrentan los diámetros interiores y exteriores. Cada lote cuenta con una hoja de ruta digital que registra las mediciones de cada pieza: espesor, diámetro exterior, diámetro del orificio, diámetro del círculo de pernos y acabado superficial. Los valores que se desvían más allá de las tolerancias ASME (-0/+0.5 mm para el diámetro interior) son rechazados y retornados a ajuste.

La última etapa es la inspección final, que incluye un ensayo de dureza Brinell (en al menos el 10% de las piezas), un control dimensional completo con calibre de paso y un examen visual para detectar defectos superficiales como grietas, pliegues o escamas. Además, se realiza un ensayo de líquidos penetrantes en la zona de soldadura de filete simulada (en probetas testigo) si el cliente lo solicita. Cada brida va acompañada de un certificado de conformidad según EN 10204 tipo 2.2 o 3.1 (cuando se requiere), con los resultados de los ensayos y la identificación del material. Esta documentación es esencial para la trazabilidad en proyectos auditados por entidades de certificación como DNV, Bureau Veritas o Lloyd’s.

La capacidad de producción mensual de Forja Jianing supera las 10 000 unidades en tamaños de ½” a 12”, y 3 000 unidades en diámetros de 14” a 24”, lo que permite atender tanto pedidos de reposición para mantenimiento como suministros para grandes proyectos de ingeniería. La empresa cuenta con stock permanente de los materiales más demandados: acero al carbono A105, acero inoxidable 304 y 316, y aleaciones de baja aleación F11. Para consultas técnicas o cotizaciones personalizadas, el equipo de ingeniería de aplicación está disponible para asesorar en la selección del producto más adecuado. (咨询热线：176 9623 6479)

Conclusiones prácticas y recomendación final

La brida soldada plana tipo placa continúa siendo un elemento fundamental en la construcción de sistemas de tuberías industriales, gracias a su equilibrio entre funcionalidad, economía y facilidad de instalación. Su diseño simple, pero robusto, la hace apta para una amplia gama de servicios, desde baja presión en agua y aire hasta aplicaciones de media presión en vapor y fluidos no peligrosos, siempre que se respeten los límites marcados por las normas internacionales. La evolución hacia materiales con menor huella de carbono y la digitalización de la trazabilidad están modernizando este producto clásico, adaptándolo a las exigencias de la industria 4.0 y los compromisos ambientales.

Desde la perspectiva del comprador, seleccionar un fabricante con experiencia, capacidad técnica y certificaciones vigentes es tan importante como elegir el material y la clase de presión adecuados. Forja Jianing ofrece un producto final respaldado por controles rigurosos, un sistema de gestión de calidad ISO 9001:2015 y una amplia red de distribución que garantiza entregas rápidas en cualquier región. La inversión en una brida de calidad se amortiza con creces al evitar paradas no programadas por fugas o fallos mecánicos, protegiendo tanto la seguridad de los trabajadores como la continuidad de la producción.

Para los profesionales que están diseñando o manteniendo redes de tuberías, se recomienda realizar un análisis detallado de las condiciones de operación, incluyendo la temperatura máxima, la presión de diseño, el tipo de fluido y las cargas externas (viento, sismo, expansión térmica). Con esa información, la brida plana tipo placa puede ser la solución óptima en el 70% de las aplicaciones tradicionales. En los casos frontera, donde la duda persiste, el equipo técnico de Forja Jianing está a disposición para ofrecer asesoramiento basado en años de experiencia y miles de proyectos exitosos. (咨询热线：176 9623 6479)
