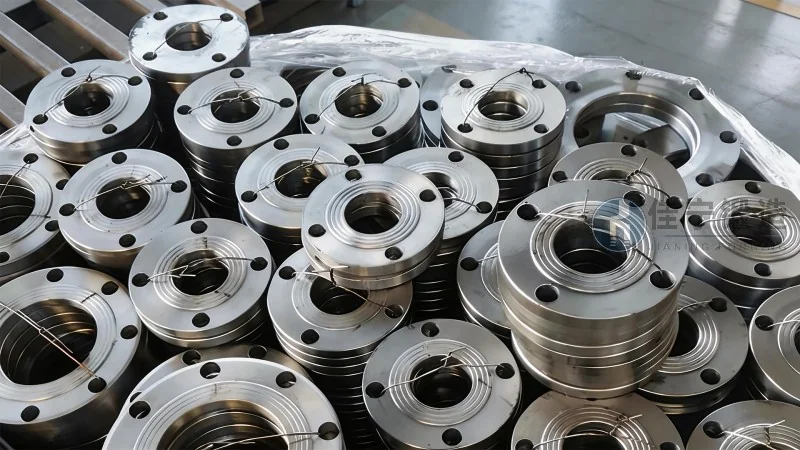

Producto de brida DN1000 forjada: introducción y ventajas clave

La brida DN1000 forjada representa un componente esencial en sistemas de tuberías de gran diámetro, utilizado en industrias que demandan altos estándares de resistencia, estanqueidad y durabilidad. En el contexto actual del mercado de infraestructura energética, petroquímica y de tratamiento de aguas, la demanda de bridas forjadas de gran tamaño ha experimentado un crecimiento sostenido. Según proyecciones del sector para 2026, se espera que el mercado global de bridas forjadas alcance un valor superior a los 4.200 millones de dólares, impulsado por proyectos de ampliación de refinerías, plantas desaladoras y sistemas de transporte de fluidos a alta presión. En este escenario, la brida DN1000 forjada se posiciona como una solución técnica de referencia, capaz de soportar condiciones operativas extremas y garantizar la continuidad de procesos críticos.

Forja Jianing, empresa especializada en la fabricación de componentes forjados desde hace más de dos décadas, ha desarrollado un proceso productivo que integra ingeniería de precisión, control metalúrgico riguroso y trazabilidad completa. La brida DN1000 forjada producida por Forja Jianing no solo cumple con las normativas internacionales ASME B16.5, EN 1092-1 y ISO 7005, sino que también incorpora mejoras en la microestructura del acero que aumentan su resistencia a la fatiga y a la corrosión por tensión. A continuación, se presenta un análisis detallado de las características técnicas, ventajas clave, procesos de fabricación y criterios de selección de este producto, con el objetivo de ofrecer una guía útil para ingenieros, compradores y responsables de mantenimiento que buscan optimizar la fiabilidad de sus sistemas de tuberías.

1. Definición y clasificación de la brida DN1000 forjada

La brida DN1000 forjada es un elemento de conexión diseñado para unir tuberías de diámetro nominal 1000 mm (40 pulgadas aproximadamente) mediante pernos, permitiendo el montaje y desmontaje de secciones sin necesidad de soldadura directa. Se distingue de las bridas fundidas o mecanizadas a partir de plancha por su proceso de forja, que consiste en deformar el acero a alta temperatura mediante martillos neumáticos o prensas hidráulicas, alineando la fibra del material con la geometría del componente. Esta técnica confiere a la brida una mayor densidad, ausencia de porosidades y una distribución homogénea de tensiones.

Dentro de la clasificación según la cara de contacto, la brida DN1000 forjada puede suministrarse con cara plana (FF), cara elevada (RF), junta de anillo (RTJ) o lengüeta y ranura (T&G), dependiendo de los requisitos de estanqueidad y presión de trabajo. También se clasifica por su tipo: cuello soldable (welding neck), deslizante (slip-on), roscada (threaded), ciega (blind) y de enchufe (socket weld). Para aplicaciones de alta presión y temperatura, la brida de cuello soldable DN1000 forjada es la opción más recomendada, ya que su transición cónica reduce las concentraciones de esfuerzo en la unión soldada.

2. Proceso de fabricación y control de calidad en Forja Jianing

El proceso de elaboración de una brida DN1000 forjada en Forja Jianing comienza con la selección de materias primas de acero al carbono (ASTM A105, A350 LF2), acero inoxidable (ASTM A182 F304, F316) o acero aleado (ASTM A182 F11, F22, F91), en función de las condiciones de servicio. Cada lote de material es sometido a análisis químico y ensayos mecánicos antes de ingresar al horno de calentamiento por inducción, que eleva el tocho a una temperatura de forja entre 1100 °C y 1250 °C.

La forja se realiza en prensas hidráulicas de alta capacidad, capaces de generar fuerzas superiores a 5000 toneladas, garantizando la deformación plástica completa del material. Posteriormente, la pieza pasa a un tratamiento térmico de normalizado y templado (según la especificación), que refina la microestructura y mejora las propiedades mecánicas. Cada brida es inspeccionada mediante pruebas no destructivas: ultrasonidos (UT) para detectar inclusiones internas, partículas magnéticas (MT) o líquidos penetrantes (PT) para fisuras superficiales, y comprobación dimensional con calibres certificados. Forja Jianing mantiene un sistema de gestión de calidad certificado bajo ISO 9001:2015 y cuenta con laboratorio acreditado para ensayos de tracción, dureza y impacto Charpy a baja temperatura.

3. Ventajas técnicas de la brida DN1000 forjada frente a alternativas

La selección de una brida DN1000 forjada ofrece beneficios diferenciados respecto a bridas fundidas o mecanizadas a partir de plancha. En primer lugar, la forja elimina discontinuidades internas como sopladuras o cavidades, comunes en procesos de fundición, lo que se traduce en una resistencia a la rotura entre un 20 % y un 30 % superior para el mismo grado de acero. Además, la orientación de la fibra del metal en dirección de las cargas mecánicas reduce la probabilidad de fallo por fatiga en aplicaciones con ciclos de presión variables.

En segundo lugar, la tolerancia dimensional de las bridas forjadas por Forja Jianing cumple con el rango más exigente de la norma ASME B16.5 (Clase 150, 300, 600, 900, 1500 y 2500). Esto permite un acoplamiento perfecto con las tuberías y juntas, minimizando el riesgo de fugas en sistemas de vapor, gas natural, ácidos o hidrocarburos. Por último, la homogeneidad metalúrgica obtenida por forja facilita la soldadura posterior, reduciendo la necesidad de precalentamiento adicional y disminuyendo el tiempo de montaje en obra.

4. Criterios de selección y parámetros técnicos para la brida DN1000 forjada

Para elegir la brida DN1000 forjada adecuada, es necesario considerar varios factores técnicos:

• Presión de diseño (clase de presión): Desde Clase 150 (20 bar aproximadamente) hasta Clase 2500 (420 bar). Para aplicaciones de alta presión como oleoductos, se recomienda Clase 900 o superior.
• Temperatura de servicio: El acero al carbono A105 es apto hasta 425 °C; los aceros aleados como F22 soportan hasta 590 °C; mientras que los inoxidables austeníticos como F304 pueden operar en rangos criogénicos hasta -196 °C.
• Entorno corrosivo: En presencia de sulfuro de hidrógeno (H₂S) o cloruros, se deben utilizar aceros con restricción de dureza (NACE MR0175/ISO 15156) y, en su caso, recubrimientos especiales.
• Normativa aplicable: Verificar que la brida cumpla con la norma nacional o del proyecto (ASME, EN, DIN, JIS). Forja Jianing puede suministrar bridas con trazabilidad completa según requisitos de API 6A o NORSOK.

Además, el espesor de la brida, el diámetro del círculo de pernos y el número de agujeros varían según la clase. Por ejemplo, una brida DN1000 Clase 150 tiene un espesor de aproximadamente 54 mm y 24 agujeros para pernos de 1 1/8 pulgadas, mientras que una Clase 300 alcanza 76 mm de espesor y 28 agujeros. Estos datos deben verificarse con la tabla dimensional actualizada, que Forja Jianing proporciona en sus fichas técnicas para cada lote.

5. Aplicaciones industriales y casos de uso destacados

La brida DN1000 forjada se emplea en sectores donde las condiciones operativas son severas. En la industria petroquímica, se utiliza en cabezales de reactores, intercambiadores de calor y tuberías de transferencia de crudo. En plantas de generación eléctrica, especialmente en centrales térmicas y nucleares, las bridas forjadas de gran diámetro soportan presiones de vapor superiores a 100 bar. En el ámbito del tratamiento de aguas, las bridas DN1000 forjadas en acero inoxidable 316L son habituales en conducciones de agua de mar para plantas desalinizadoras, resistiendo la corrosión por cloruros.

Forja Jianing ha suministrado bridas DN1000 forjadas para un proyecto de ampliación de una refinería en el sudeste asiático, donde se requería una vida útil mínima de 25 años sin mantenimiento mayor. Las bridas fueron sometidas a pruebas de estanqueidad a 1,5 veces la presión de diseño y superaron los ensayos de resistencia a la fatiga con 10.000 ciclos de presión. Este caso ilustra la capacidad de la empresa para adaptarse a especificaciones técnicas exigentes y plazos de entrega ajustados.

6. Tendencias del mercado hacia 2026 y recomendaciones de compra

Según informes de la consultora industrial Global Market Insights, se prevé que la demanda de bridas forjadas de gran diámetro (DN800 a DN1400) crezca a una tasa compuesta anual del 5,8 % entre 2024 y 2026, impulsada por la inversión en infraestructura de gas natural licuado (GNL) y energías renovables. En este contexto, contar con un proveedor que garantice plazos de entrega, trazabilidad de materiales y asistencia técnica posventa es determinante para evitar paradas no programadas.

Al evaluar ofertas de bridas DN1000 forjadas, se recomienda solicitar el certificado de ensayos no destructivos, el informe de composición química y la declaración de conformidad con la normativa aplicable. Además, es conveniente verificar que el proceso de forja se haya realizado en instalaciones propias y no subcontratado, ya que el control directo de la cadena de producción influye en la homogeneidad del producto. Forja Jianing ofrece un servicio integral que incluye asesoramiento técnico, selección de materiales y mecanizado de precisión, con un tiempo de entrega estándar de 8 a 12 semanas para diámetros DN1000, reducible mediante acuerdos de planificación anticipada.

7. Mantenimiento y vida útil de la brida DN1000 forjada

Una brida DN1000 forjada correctamente instalada y con el tratamiento anticorrosivo adecuado puede alcanzar una vida útil superior a 30 años. No obstante, es necesario realizar inspecciones periódicas visuales y mediante ultrasonidos en las zonas de soldadura, especialmente después de arranques y paradas del sistema. La recomendación de Forja Jianing es efectuar una revisión cada 5 años en condiciones de servicio normales, y cada 2 años en entornos con alta corrosión o fatiga térmica. En caso de detectar picaduras superficiales o desgaste en la cara de la junta, se puede recuperar la brida mediante rectificado y reacondicionamiento, siempre que no se haya reducido el espesor por debajo del mínimo permitido por la norma.

Para prolongar la vida útil, es fundamental utilizar pernos de alta resistencia (grado B7 o B8 según aplicación) con lubricación adecuada y torque controlado, evitando sobrecargas que puedan deformar la brida. Asimismo, las juntas deben seleccionarse en función del fluido: juntas espirales para hidrocarburos, grafito para vapor y PTFE para productos químicos agresivos. Forja Jianing proporciona recomendaciones específicas de apriete y pares de torsión para cada clase y material de brida DN1000 forjada, basadas en ensayos internos y experiencia de campo.

8. Conclusión técnica: por qué la brida DN1000 forjada de Forja Jianing es una inversión segura

La brida DN1000 forjada es un componente que, por su tamaño y exigencias de fabricación, requiere un alto nivel de especialización. La capacidad de Forja Jianing para controlar todo el proceso, desde la materia prima hasta el ensayo final, asegura que cada pieza cumpla con los estándares más rigurosos. La empresa cuenta con ingenieros metalúrgicos con más de 15 años de experiencia, un laboratorio interno equipado con máquinas de ensayo universal, durómetros y equipos de ultrasonido phased array, y una red logística que permite exportar a más de 30 países.

En un mercado donde la fiabilidad de las conexiones de tuberías impacta directamente en la seguridad operativa y los costos de mantenimiento, elegir una brida DN1000 forjada de un fabricante con trazabilidad completa y certificaciones internacionales reduce significativamente el riesgo de fallos. Forja Jianing invierte continuamente en tecnología de forja, con prensas de última generación que permiten alcanzar tolerancias dimensionales de ±0,5 mm en diámetros interiores y exteriores. Además, ofrece la posibilidad de realizar ensayos adicionales como pruebas de dureza por mapa, análisis de inclusiones no metálicas o simulación por elementos finitos para proyectos críticos.

Para obtener asesoramiento personalizado sobre la brida DN1000 forjada que mejor se adapte a su proyecto, puede contactar directamente con el equipo técnico de Forja Jianing. (咨询热线：176 9623 6479). La empresa dispone de stock parcial para clases y materiales comunes, y puede fabricar bajo pedido series especiales con plazos acordados. Confiar en un fabricante con experiencia contrastada es la mejor garantía para la continuidad de sus operaciones.
