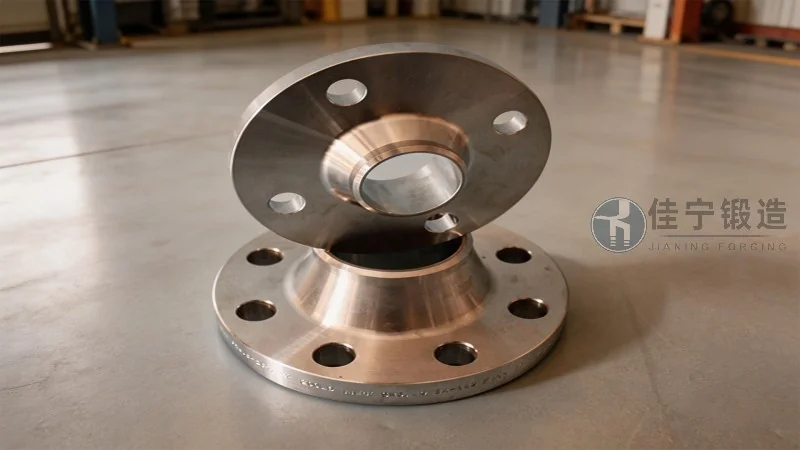

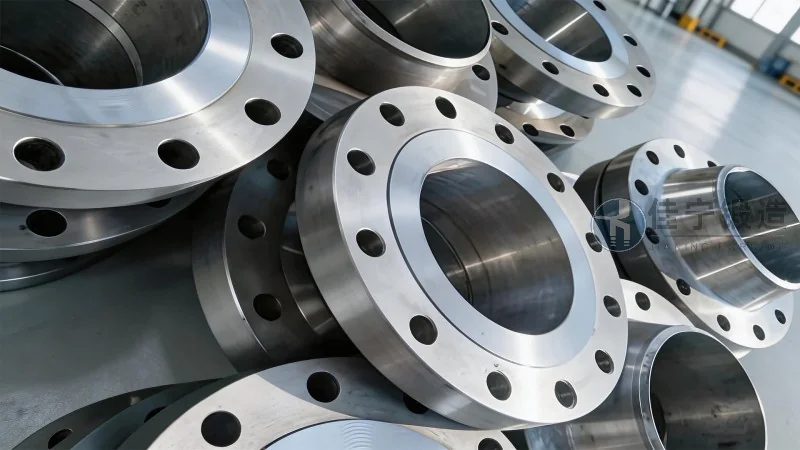

Producto de brida DN600 forjada: introducción y características ventajosas

En el dinámico sector de la ingeniería industrial, los componentes de conexión entre tuberías representan un eslabón fundamental para garantizar la seguridad, la estanqueidad y la eficiencia operativa de cualquier sistema. Entre estos elementos, la brida forjada ocupa un lugar destacado, especialmente cuando se trata de diámetros nominales grandes que exigen una alta resistencia mecánica y una fiabilidad a largo plazo. La brida DN600 forjada no es una simple pieza de unión; es un componente crítico diseñado para soportar condiciones extremas de presión, temperatura y esfuerzos mecánicos, convirtiéndose en la columna vertebral de instalaciones en sectores como el petróleo y gas, la petroquímica, la generación de energía y el tratamiento de aguas.

Para entender su importancia, es necesario partir de la base de que el proceso de forja confiere al acero una estructura de grano más densa y homogénea que cualquier otro método de conformado. Esto se traduce en propiedades mecánicas superiores, como una mayor tenacidad, una mejor resistencia a la fatiga y una ausencia casi total de porosidades internas. En diámetros como el DN600 (equivalente a 24 pulgadas en la nomenclatura americana), donde el peso y las cargas operativas son considerables, la elección entre una brida forjada y una fabricada por otros procesos no es una cuestión menor. La brida forjada DN600 representa una inversión en seguridad y continuidad operativa, minimizando los riesgos de fugas o fallos catastróficos en puntos críticos de la instalación.

En este contexto, la experiencia del fabricante se convierte en un factor diferencial. Forja Jianing ha consolidado su posición en el mercado internacional como un proveedor de confianza, especializado en la fabricación de bridas forjadas de alta ingeniería. Con una trayectoria centrada en la calidad del material, la precisión dimensional y la trazabilidad de cada lote, la compañía entiende que una brida DN600 no es un producto estándar, sino una solución de ingeniería que debe cumplir con los requisitos más exigentes de la industria. Este artículo tiene como objetivo proporcionar una visión técnica, detallada y práctica sobre las características, ventajas y aplicaciones de la brida DN600 forjada, sirviendo como guía para ingenieros, técnicos de compras y profesionales del sector que buscan comprender a fondo este componente esencial.

¿Qué es una brida DN600 forjada y por qué es clave en sistemas industriales?

Una brida DN600 forjada es un componente de unión que se fabrica mediante un proceso de deformación plástica del metal a alta temperatura, conocido como forja. A diferencia de las bridas fundidas o mecanizadas a partir de placa, el forjado alinea y compacta la estructura granular del acero, eliminando discontinuidades y mejorando significativamente sus propiedades isotrópicas. El diámetro nominal DN600, según la norma ISO 7005, indica que la brida está diseñada para conectar tuberías con un diámetro exterior de 610 mm aproximadamente, aunque las dimensiones exactas varían según la presión nominal (PN) y el estándar de referencia (ASME B16.5, EN 1092-1, JIS B2220, entre otros).

La clave de su importancia radica en su capacidad para soportar cargas elevadas y condiciones de servicio severas. En sistemas de tuberías de gran escala, las bridas son los puntos de unión más vulnerables. Una brida DN600 forjada, bien diseñada y fabricada, ofrece una resistencia a la tracción y al límite elástico muy superiores, lo que la hace idónea para aplicaciones de alta presión, como en cabezales de pozo, estaciones de bombeo o intercambiadores de calor de gran tamaño. Además, su homogeneidad estructural reduce el riesgo de corrosión bajo tensión y fisuración por hidrógeno, problemas comunes en entornos agresivos como la industria química o el procesamiento de gas natural.

Desde la perspectiva de la normativa, las bridas DN600 forjadas deben cumplir con requisitos estrictos de trazabilidad química y mecánica. Esto implica que el material base, generalmente acero al carbono (como ASTM A105), acero inoxidable (ASTM A182 F304/F316) o acero aleado (ASTM A182 F11/F22), debe ser certificado y los parámetros de forja deben ser controlados rigurosamente para asegurar que no se generen defectos internos. La Norma ASME B16.5, por ejemplo, establece las dimensiones, tolerancias, presiones y temperaturas máximas admisibles para bridas de hasta 24 pulgadas (equivalente a DN600), siendo un referente mundial en ingeniería.

Proceso de fabricación de la brida DN600 forjada en Forja Jianing

La calidad de una brida forjada DN600 comienza mucho antes de que el metal llegue a la prensa. En Forja Jianing (consulta técnica: 176 9623 6479), el proceso se inicia con una rigurosa selección de la materia prima, que debe superar análisis espectrométricos para verificar su composición química y garantizar que no existan elementos nocivos. Esta trazabilidad documental es esencial para cumplir con los requisitos de proyectos críticos, donde cualquier desviación puede comprometer la integridad del sistema.

Una vez aceptado el material, se procede al corte del lingote o barra según el peso requerido para la pieza. El siguiente paso es el calentamiento en hornos de alta eficiencia, donde la temperatura se controla de manera precisa para evitar el sobrecalentamiento o la descarburación superficial. A continuación, tiene lugar el forjado propiamente dicho en prensas de gran tonelaje. El proceso se realiza en múltiples etapas, incluyendo la conformación del cubo, el plato y el diámetro interior, para asegurar una distribución homogénea del flujo de material y la eliminación de defectos internos. Este método de trabajo garantiza que no existan inclusiones, porosidades ni segregaciones, problemas típicos de las piezas fundidas.

Después del forjado, las piezas pasan por un tratamiento térmico controlado (normalizado, revenido o temple), dependiendo del grado de acero y de las propiedades mecánicas requeridas. Este paso es vital para aliviar tensiones internas y lograr la microestructura deseada. A continuación, se realiza la mecanización en centros de torneado y fresado de alta precisión, donde se conforman las superficies de apoyo, la ranura para la junta, los taladros para los pernos y las superficies de sellado (cara plana, cara realzada, junta tipo ring joint, etc.). La tolerancia dimensional es un aspecto crítico: una brida DN600 mal mecanizada puede provocar desalineaciones, fugas o cargas indebidas en los pernos. Finalmente, cada brida se somete a controles no destructivos (ultrasonidos, partículas magnéticas o líquidos penetrantes) y a pruebas de dureza, antes de ser embalada y expedida con su correspondiente certificado de calidad.

Ventajas técnicas de la brida DN600 forjada frente a alternativas

La elección de una brida forjada frente a otras opciones como la fundida o la fabricada a partir de chapa (brida de plato) se justifica por una serie de ventajas técnicas que impactan directamente en la seguridad y la vida útil de la instalación:

• Mayor resistencia mecánica y ductilidad: La forja incrementa la densidad del material y alinea las fibras metálicas en la dirección de las cargas de trabajo, proporcionando una resistencia a la tracción y un límite elástico sensiblemente más altos que los obtenidos en piezas fundidas o mecanizadas de placa. Para un DN600 sometido a altas presiones, esta diferencia es crítica.
• Ausencia de defectos internos: En la fundición, es frecuente encontrar porosidades, microrechupes o inclusiones de arena. La forja elimina prácticamente estos defectos, ofreciendo una estructura libre de discontinuidades que podría actuar como puntos de inicio de fisuras por fatiga o corrosión.
• Mejor respuesta a condiciones cíclicas y térmicas: Las bridas DN600 forjadas presentan una excelente resistencia a la fatiga térmica y mecánica. En aplicaciones como ciclos de vapor o plantas de proceso con temperaturas variables, este comportamiento superior reduce el riesgo de fugas en la junta.
• Menor riesgo de corrosión localizada: La homogeneidad química y microestructural de una brida forjada minimiza la formación de pares galvánicos internos y la corrosión intergranular, especialmente relevante en aceros inoxidables utilizados en entornos químicos agresivos.
• Fiabilidad dimensional y de sellado: El forjado combinado con una mecanización de precisión asegura que las superficies de sellado sean planas y concéntricas, garantizando un contacto uniforme con la junta y una distribución homogénea de la carga en los pernos.

Frente a las bridas fabricadas a partir de placa, que solo están recomendadas para aplicaciones de baja presión (PN 6, PN 10, PN 16) y diámetros pequeños, la brida forjada DN600 ofrece un rendimiento superior en todo el rango de presiones, siendo la opción obligatoria para presiones medias y altas. Si bien el coste inicial de una brida forjada puede ser superior, su vida útil prolongada, su menor necesidad de mantenimiento y su fiabilidad en condiciones críticas la convierten en la solución más rentable a largo plazo.

Parámetros técnicos y estándares aplicables a bridas DN600 forjadas

Para seleccionar correctamente una brida DN600 forjada, es imprescindible conocer los parámetros técnicos que la definen. Estos parámetros están normalizados por organismos internacionales y deben ser verificados en el momento de la compra para garantizar la compatibilidad con el sistema de tuberías:

• Presión nominal (PN): Define la presión máxima de trabajo admisible a una temperatura de referencia. Las bridas DN600 forjadas están disponibles en rangos habituales como PN 10, PN 16, PN 25, PN 40, PN 63, PN 100 y PN 160, según la norma EN 1092-1. En el estándar ASME, las clases comunes son 150, 300, 600, 900, 1500 y 2500.
• Materiales: Los más utilizados incluyen acero al carbono ASTM A105, acero inoxidable austenítico ASTM A182 F304/F316, acero inoxidable dúplex ASTM A182 F51/F53, y aceros aleados ASTM A182 F11/F22/F91 para altas temperaturas y presiones.
• Tipo de cara de la brida: Puede ser cara plana (FF), cara realzada (RF), machihembrada (T&G), junta de anillo (RTJ) o lengüeta y ranura (G&G). La elección depende de la aplicación y del tipo de junta utilizado. Para DN600 en alta presión, las caras RF y RTJ son las más comunes.
• Acabado superficial del asiento de junta: La rugosidad de la superficie de sellado es crucial. Según ASME B16.5, el acabado típico es de 125 a 250 micras RMS (Ra 3.2 a 6.3 µm). Un acabado demasiado fino o rugoso puede comprometer la estanqueidad.
• Dimensiones clave: Diámetro exterior (OD), diámetro del cubo, diámetro interior (ID), centro del taladro, número de agujeros y diámetro de los pernos, así como el espesor del plato. Todas estas dimensiones están tabuladas en las normas correspondientes.

La trazabilidad es otro aspecto crucial. Cada brida DN600 forjada debe contar con el marcado correspondiente (grado del material, PN, norma de referencia, calor de colada y nombre del fabricante). En proyectos para industrias reguladas, como el sector nuclear o la industria offshore, se exige documentación adicional que incluya certificados de materiales, informes de ensayos mecánicos y resultados de controles no destructivos. Forja Jianing ofrece documentación completa para cada lote, asegurando la plena trazabilidad desde la materia prima hasta la pieza terminada.

Aplicaciones industriales de la brida DN600 forjada

La versatilidad y robustez de la brida DN600 forjada la hacen indispensable en numerosos sectores industriales. A continuación, se presentan algunas de las aplicaciones más relevantes, basadas en casos reales y en las tendencias del mercado hacia las que apunta la industria en 2026:

• Industria del petróleo y gas (upstream y midstream): En plataformas marinas y refinerías, las bridas DN600 forjadas se utilizan en tuberías de proceso, sistemas de inyección de agua, cabezales de producción y líneas de gas a alta presión. La resistencia a la corrosión por H₂S (sulfhídrico) y la capacidad para soportar altas presiones son requisitos no negociables.
• Petroquímica y química fina: En plantas de producción de etileno, metanol o ácido acético, las bridas DN600 conectan reactores, intercambiadores de calor y columnas de destilación. Los materiales de alto rendimiento, como el acero inoxidable 316L o los dúplex, son habituales para resistir medios corrosivos y temperaturas elevadas.
• Generación de energía (térmica, nuclear y renovable): En centrales térmicas y nucleares, las bridas forjadas se emplean en circuitos de vapor principal, sistemas de refrigeración y líneas de agua de alimentación. La fiabilidad mecánica y la resistencia a la fluencia son esenciales para garantizar la seguridad operativa. En el sector de la energía solar térmica (CSP), también se utilizan en sistemas de sales fundidas.
• Tratamiento y desalinización de agua: Las plantas desalinizadoras y de tratamiento de aguas residuales utilizan bridas DN600 en tuberías de gran diámetro para el transporte de agua de mar, agua bruta y efluentes tratados. Los materiales resistentes a la corrosión por cloruros, como el acero inoxidable 254SMO o el titanio, son recomendados en entornos de alta salinidad.
• Industria minera y metalúrgica: En el transporte de pulpas minerales y lodos abrasivos, las bridas DN600 forjadas con revestimientos especiales o en acero resistente al desgaste son comunes en tuberías de descarga y sistemas de bombeo.

Un caso de aplicación típico de 2025-2026 es el de una planta de licuefacción de gas natural (LNG) donde se requirieron bridas DN600 clase 600 en material ASTM A182 F304 para conectar los módulos de intercriogenia. Gracias a la precisión dimensional y a la ausencia de defectos internos de las bridas suministradas por Forja Jianing, se logró reducir significativamente el tiempo de montaje en campo y se eliminaron los problemas de fugas en las pruebas de helio. Este tipo de resultados demuestra el valor tangible de optar por componentes forjados de alta calidad en proyectos de gran envergadura.

Criterios de selección y mantenimiento para bridas DN600 forjadas

Seleccionar una brida DN600 forjada adecuada requiere considerar varios factores que van más allá de las especificaciones básicas. Un error común es centrarse únicamente en el precio o en los plazos de entrega, sin valorar adecuadamente la trazabilidad y las propiedades mecánicas reales. Para una correcta elección, se deben evaluar los siguientes aspectos:

• Condiciones de servicio: Presión de diseño, temperatura máxima y mínima, y naturaleza del fluido (corrosivo, erosivo, inflamable, tóxico). Estos datos determinan el grado de acero y el tipo de junta necesarios.
• Normativa aplicable: Verificar si el proyecto exige cumplir con ASME, EN, JIS, GOST u otra norma. Es fundamental que la brida sea compatible con las bridas vecinas y con los pernos y juntas disponibles en el mercado local.
• Certificación del fabricante: Exigir certificados de materiales según EN 10204 tipo 3.1 o 3.2, informes de ensayos mecánicos y resultados de controles no destructivos. Un fabricante que ofrece documentación completa transmite un claro compromiso con la calidad.
• Pruebas adicionales: Para aplicaciones críticas, puede ser necesario realizar pruebas de estanqueidad, pruebas de dureza, análisis metalográficos o incluso ensayos de fatiga. Asegurarse de que el fabricante pueda realizarlas.
• Logística y plazos: El tamaño y peso de una brida DN600 forjada (que puede superar los 300 kg en las clases más altas) requiere una logística cuidadosa. El embalaje debe proteger las superficies de sellado de golpes y corrosión durante el transporte y almacenamiento.

En cuanto al mantenimiento, las bridas DN600 forjadas, debido a su robustez y resistencia a la deformación, requieren intervenciones menos frecuentes que otros tipos de bridas. Sin embargo, es recomendable seguir las siguientes pautas: inspeccionar visualmente las superficies de sellado antes del montaje para descartar rayones o abolladuras; verificar el apriete de los pernos con una llave dinamométrica siguiendo el par especificado; y en servicios cíclicos, revisar periódicamente la junta y el estado de los pernos. En ambientes corrosivos, es aconsejable aplicar un recubrimiento protector (como pintura epoxi o galvanizado) sobre la superficie exterior de la brida, aunque debe tenerse cuidado de no contaminar la superficie de sellado.

El sector de la brida forjada está evolucionando hacia la digitalización y la sostenibilidad. En 2026, se observa una demanda creciente de bridas certificadas con bajo contenido de carbono embebido (Huella de Carbono), así como una mayor exigencia en la trazabilidad mediante códigos QR o sistemas blockchain. Forja Jianing se ha adaptado a estas tendencias, implementando sistemas de gestión de calidad que integran la documentación digital de cada brida, desde el horno de forja hasta la entrega al cliente, facilitando la integración en proyectos con altos estándares de sostenibilidad.

En definitiva, la brida DN600 forjada representa una solución de ingeniería de alto nivel, diseñada para ofrecer seguridad, fiabilidad y durabilidad en las aplicaciones más exigentes. La elección de un fabricante con experiencia, como Forja Jianing, garantiza no solo un producto de calidad, sino también el soporte técnico y la trazabilidad necesarios para afrontar los desafíos de la industria moderna. Para aquellos profesionales que buscan maximizar el rendimiento de sus instalaciones y minimizar los riesgos operativos, invertir en componentes forjados de calidad es una decisión estratégica que ofrece retornos tangibles en términos de seguridad, eficiencia y coste total de propiedad. La selección cuidadosa, basada en criterios técnicos objetivos, es la clave para aprovechar al máximo las ventajas que ofrece esta tecnología de fabricación. （咨询热线：176 9623 6479）
