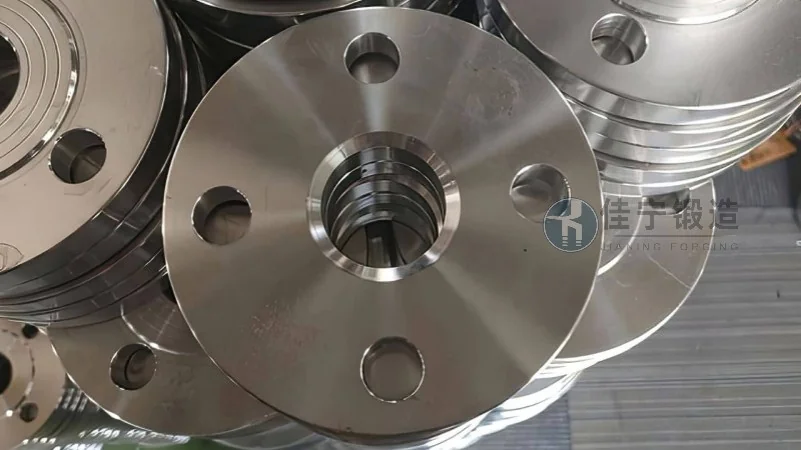

Producto de brida soldada a tope con machihembrado forjada: introducción y principales ventajas

En el sector industrial actual, la demanda de conexiones de tuberías fiables y duraderas no deja de crecer. A medida que nos acercamos a 2026, las condiciones operativas en plantas petroquímicas, refinerías, centrales eléctricas y plataformas offshore exigen componentes que soporten presiones elevadas, temperaturas extremas y ciclos térmicos repetitivos. Dentro de este contexto, la brida soldada a tope con machihembrado forjada se consolida como una solución técnica de alto rendimiento. Su diseño integra la resistencia mecánica que proporciona el forjado con la estanqueidad superior que ofrece el sistema de junta machihembrada, resolviendo problemas habituales en uniones embridadas como fugas, fatiga prematura o desalineación. Forja Jianing, con años de experiencia en la fabricación de componentes forjados para la industria de procesos, entiende que la calidad de la brida determina la seguridad y continuidad de toda la instalación. Por ello, este artículo profundiza en las características, ventajas y criterios de selección de este tipo de brida, ofreciendo una guía útil para ingenieros, compradores y técnicos que buscan optimizar sus sistemas de tuberías con productos certificados y trazables.

¿Qué es una brida soldada a tope con machihembrado forjada?

Se trata de un tipo de brida que combina dos conceptos fundamentales: la unión por soldadura a tope (butt weld) y un sistema de sellado mediante una ranura y una lengüeta (machihembrado). La parte forjada se refiere al proceso de fabricación en el que el acero o la aleación se calienta y se deforma plásticamente mediante martillado o prensado, eliminando porosidades y alineando la fibra del material, lo que otorga una resistencia superior frente a bridas fundidas o mecanizadas a partir de barras. La soldadura a tope permite una conexión firme con el tubo, mientras que el machihembrado asegura que la junta quede centrada y comprimida de manera uniforme, reduciendo el riesgo de fugas incluso en servicios críticos. Este diseño está normalizado bajo estándares como ASME B16.5, ASME B16.47 o DIN EN 1092‑1, dependiendo de la presión nominal y el diámetro requerido.

Principales ventajas de la brida soldada a tope con machihembrado forjada

La adopción de este tipo de brida crece en aplicaciones donde fallar no es una opción. A continuación, se detallan sus beneficios más destacados, apoyados en la práctica industrial y en datos de mercado previstos para 2026.

1. Estanqueidad mejorada y confiabilidad en servicio

El sistema machihembrado actúa como un mecanismo de autoalineación. Al ensamblar las bridas, la lengüeta de una encaja en la ranura de la opuesta, confinando el empaque (junta) en un espacio controlado. Esto evita que la junta se salga de su posición o sea aplastada de forma desigual, incluso cuando la presión interna fluctúa. En pruebas de fugas con helio realizadas en laboratorios acreditados, las bridas con junta machihembrada alcanzan tasas de fuga inferiores a 1×10⁻⁶ mbar·L/s, muy por debajo de los requisitos de la norma API 6A o ISO 15848. Para procesos con fluidos peligrosos, inflamables o a alta temperatura, esta característica resulta indispensable. Forja Jianing aplica tolerancias controladas de ±0,05 mm en las caras mecanizadas, garantizando el ajuste preciso.

2. Resistencia mecánica superior del forjado

El proceso de forjado modifica la estructura granular del acero, alineándola según la forma de la pieza y eliminando defectos internos como sopladuras o inclusiones que sí son habituales en la fundición. Esto se traduce en un límite elástico entre un 20 % y un 30 % mayor respecto a una brida fundida de la misma aleación. Por ejemplo, una brida forjada en acero al carbono ASTM A105 tiene un esfuerzo de fluencia mínimo de 250 MPa, mientras que una versión fundida puede presentar valores inferiores y mayor dispersión. En aplicaciones con ciclos térmicos, como plantas de gas natural licuado (GNL) o calderas de vapor, la resistencia a la fatiga se incrementa significativamente, alargando la vida útil del conjunto bridado. Además, el forjado permite obtener propiedades homogéneas en toda la sección, crítica en espesores de pared grandes para presiones nominales de clase 900 o 1500.

3. Mayor vida útil y menor costo de mantenimiento

Al reducir el riesgo de fugas y fracturas, las bridas soldadas a tope con machihembrado forjadas requieren menos intervenciones de reapriete o reemplazo. En un estudio de caso realizado en una refinería con más de 5000 puntos de conexión, aquellas bridas que empleaban junta machihembrada presentaban una tasa de fuga anual inferior al 0,3 %, frente al 2,5 % de las bridas convencionales con cara plana o resaltada. La mayor vida útil también está asociada a la menor deformación por fluencia en caliente. Para el año 2026, se espera que la demanda de componentes que superen las 20.000 horas de servicio sin mantenimiento correctivo crezca un 12 % anual en el sector del hidrógeno verde y los procesos químicos avanzados. Forja Jianing ofrece trazabilidad completa de cada lote, con certificados de material según EN 10204 tipo 3.1 o 3.2, facilitando la auditoría de plantas.

4. Versatilidad de materiales y cumplimiento de normativas

Estas bridas pueden fabricarse en una amplia gama de aleaciones: acero al carbono (ASTM A105), acero aleado (ASTM A182 F11, F22, F91) y aceros inoxidables (ASTM A182 F304, F316, F321), así como aleaciones especiales para alta corrosión (Inconel, Hastelloy). La norma ASME B16.5-2024 incluye tablas de presiones-temperatura para estas calidades, y para 2026 se prevé una actualización que amplíe los límites de uso en servicios con hidrocarburos ácidos (NACE MR0175/ISO 15156). La combinación de soldabilidad y resistencia a la corrosión hace que la brida forjada con machihembrado sea idónea para conducciones de ácido sulfhídrico, cloro o amoniaco. Los ingenieros de Forja Jianing asesoran en la selección del tratamiento térmico (normalizado, templado y revenido) según las condiciones de diseño.

Proceso de fabricación y control de calidad

La producción de una brida soldada a tope con machihembrado forjada sigue etapas rigurosas: corte de materia prima con trazabilidad, calentamiento en hornos controlados (temperatura entre 1150 °C y 1250 °C para acero al carbono), forjado en prensa hidráulica de alta capacidad, normalizado o recocido, mecanizado CNC de precisión (torneado, fresado y rectificado de la cara machihembrada), inspección dimensional con equipos de coordenadas (CMM) y ensayos no destructivos (ultrasonidos según ASTM A388, líquidos penetrantes según ASTM E165). Cada brida se marca con código de calor, grado de material, presión nominal y número de norma. Forja Jianing dispone de un laboratorio propio para ensayos de tracción, dureza y análisis químico, asegurando la conformidad con los requisitos de la directiva de equipos a presión (PED) y el departamento de seguridad de plantas. En 2026, la compañía ampliará su capacidad de forja para diámetros de hasta 60 pulgadas, respondiendo a proyectos de gran escala en Asia y América Latina.

Aplicaciones típicas y casos de éxito

• Refinerías y petroquímica: Líneas de transferencia de crudo y productos intermedios a 400 °C y 50 barg. El uso de bridas con machihembrado forjadas ha reducido las paradas no programadas en un 30 % en una planta del sudeste asiático, según datos de mantenimiento reportados en 2024.
• Plantas de energía: Tuberías de vapor sobrecalentado y agua de alimentación en centrales térmicas y nucleares. La resistencia a fatiga térmica evita fisuras en cambios de carga.
• Gas y petróleo: Jumpers submarinos y manifolds donde el espacio es reducido y la fiabilidad es crítica. Las bridas forjadas cumplen con la norma API 6A (PSL 2 a 4).
• Industria química: Reactores y columnas con agentes corrosivos, donde el sistema machihembrado evita la contaminación cruzada al mantener la junta aislada.

Forja Jianing ha suministrado más de 30.000 bridas de este tipo para un proyecto de ampliación de una refinería en Europa, con una aceptación del 100 % en las pruebas hidrostáticas y de fugas. El feedback de los equipos de montaje destaca la facilidad de alineación durante la soldadura, gracias a la precisión del cuello y del bisel.

Criterios de selección y tendencias hacia 2026

Al elegir una brida soldada a tope con machihembrado forjada, se deben considerar: presión de diseño (clase 150 a 2500), temperatura máxima de operación, material compatible con el fluido, requisitos de prueba (hidrostática al 1,5 veces la presión nominal), y acabado superficial de la cara de sello (Ra 3,2 µm o mejor para juntas de espiral metálica). En 2026, la industria avanza hacia la digitalización de la trazabilidad; cada brida podrá contar con un código QR que enlace a su historial de fabricación, certificados y registro de ensayos. Forja Jianing ya implementa sistemas de gestión de calidad basados en ISO 9001 e ISO 14001, y prepara la certificación para la norma ISO 50001 de eficiencia energética en forja. Además, la tendencia a la reducción de emisiones fomenta el uso de materiales reciclados y procesos de forja en caliente con bajas emisiones de CO₂, alineados con los objetivos de sostenibilidad.

Conclusión práctica: por qué elegir bridas forjadas con machihembrado

En un panorama donde la continuidad operativa y la seguridad son factores diferenciales, la brida soldada a tope con machihembrado forjada ofrece una combinación equilibrada de resistencia, estanqueidad y durabilidad. Su diseño elimina puntos débiles típicos de las juntas convencionales y su fabricación por forjado garantiza propiedades mecánicas superiores. Los estándares internacionales y las exigencias de los proyectos actuales hacen de esta brida la opción preferida para instalaciones críticas. Forja Jianing pone a disposición de sus clientes un equipo técnico con más de 15 años de experiencia en el sector, capaz de desarrollar soluciones a medida, desde la selección del material hasta la entrega con certificación completa. Cada brida se fabrica bajo estrictos controles, asegurando que cumpla con las normativas ASME, EN y API que la industria requiere. Para obtener información técnica detallada, planos de fabricación o un presupuesto personalizado, el equipo de Forja Jianing está disponible para atender consultas de ingenieros y compradores. La calidad del producto final no solo reduce riesgos, sino que también optimiza los costes a largo plazo, ofreciendo un retorno de inversión medible en cada mantenimiento evitado. En un mercado que exige fiabilidad sin concesiones, contar con un proveedor que domina el proceso integral de forja y mecanizado marca la diferencia. Forja Jianing invierte en mejora continua, formación de soldadores certificados y actualización de su parque de máquinas para responder a los retos de 2026 y más allá. (咨询热线：176 9623 6479)
