Producto de brida soldada a tope reductora forjada: introducción y características ventajosas

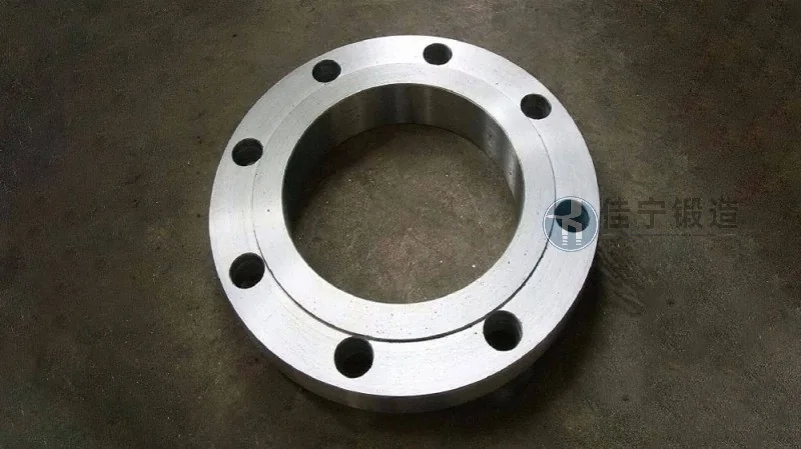

Introducción a la brida soldada a tope reductora forjada

En la industria de tuberías y sistemas de conducción de fluidos, la selección de componentes de conexión es un factor determinante para garantizar la seguridad, la eficiencia operativa y la durabilidad a largo plazo. Entre las soluciones más utilizadas en aplicaciones de alta presión y alta temperatura se encuentra la brida soldada a tope reductora forjada. Este tipo de brida, fabricada mediante procesos de forja, combina la funcionalidad de una brida estándar con una reducción gradual del diámetro, permitiendo la transición entre tuberías de diferentes tamaños sin necesidad de accesorios adicionales. La forja aporta una estructura granular uniforme y una resistencia mecánica superior, lo que resulta esencial en sectores como la petroquímica, la generación de energía, el procesamiento de gas natural y la ingeniería naval. De acuerdo con proyecciones del mercado global de bridas forjadas para 2026, se espera un crecimiento sostenido impulsado por la modernización de infraestructuras energéticas y la demanda de componentes que cumplan con normativas internacionales como ASME B16.5, EN 1092-1 y ISO 7005. En este contexto, la brida soldada a tope reductora forjada se posiciona como una opción técnica y económica para ingenieros y proyectistas que buscan reducir puntos de fuga, minimizar la turbulencia del flujo y optimizar la integridad de la junta. En las siguientes secciones, se explorarán en detalle sus características ventajosas, su proceso de fabricación, las aplicaciones más comunes, los criterios de selección técnica y las tendencias del sector, todo ello con el respaldo de la experiencia de Forja Jianing, un fabricante especializado en componentes forjados de alta calidad.

Proceso de fabricación y ventajas de la forja en bridas reductoras

La fabricación de una brida soldada a tope reductora forjada comienza con la selección de materias primas de acero al carbono, acero inoxidable o aleaciones especiales, según las exigencias del medio de trabajo. El material es calentado a una temperatura controlada (generalmente entre 1100 °C y 1250 °C) y posteriormente sometido a un proceso de forja en matrices cerradas o abiertas. Este método de conformado mecánico genera una estructura de grano refinado y alineado con la forma de la pieza, lo que se traduce en una mayor resistencia a la tracción, a la fatiga y a los impactos en comparación con las bridas fabricadas por fundición o mecanizado a partir de barras. Además, la forja elimina porosidades internas y segregaciones, factores que suelen ser puntos débiles en componentes sometidos a presiones elevadas. Tras la forja, la brida reductora pasa por un tratamiento térmico de normalizado o templado y revenido para homogeneizar las propiedades mecánicas. Posteriormente, se realiza el mecanizado de precisión de las superficies de asiento, el biselado para soldadura a tope y los agujeros para pernos, cumpliendo tolerancias especificadas en normas como ASME B16.5 o EN 1092-1. Una de las ventajas clave de la brida soldada a tope reductora forjada es su capacidad de integrar la reducción de diámetro en una sola pieza, eliminando la necesidad de utilizar una brida estándar más un reductor concéntrico soldado. Esto reduce los puntos de soldadura en campo, disminuye el riesgo de fugas y simplifica el montaje. En el mercado actual, los costos de mano de obra especializada para soldadura in situ representan entre el 30 % y el 40 % del presupuesto total de instalación de tuberías; por lo tanto, minimizar uniones contribuye directamente a la eficiencia económica del proyecto. Para garantizar la trazabilidad y la calidad, cada lote de bridas forjadas de Forja Jianing se somete a ensayos no destructivos (ultrasonido, partículas magnéticas o líquidos penetrantes) y se certifica según los requisitos del cliente. Esta rigurosidad ha permitido que la compañía suministre componentes a plantas de refinación en América Latina y proyectos de energía en el Sudeste Asiático, con una tasa de rechazo inferior al 0,2 % en los últimos tres años.

Características técnicas y ventajas operativas

La brida soldada a tope reductora forjada presenta una serie de características técnicas que la distinguen de otras soluciones de conexión. En primer lugar, su diseño de cubo cónico permite una transición suave del diámetro mayor al menor, reduciendo la pérdida de carga y la turbulencia en el flujo del fluido transportado. Esto es especialmente relevante en sistemas donde la velocidad del fluido es crítica para la eficiencia energética, como en líneas de vapor o en circuitos de refrigeración. En segundo lugar, el bisel para soldadura a tope (generalmente con ángulo de 37,5° según ASME B16.25) asegura una penetración completa de la soldadura, generando una unión tan resistente como la propia tubería. Esta característica hace que la brida sea adecuada para aplicaciones de alta presión (clases 150 a 2500) y temperaturas que oscilan entre -196 °C y 600 °C, dependiendo del material. Otra ventaja operativa es su capacidad para soportar cargas combinadas de presión interna, fuerzas axiales y momentos de flexión, gracias a la robustez que aporta el proceso de forja. En términos de instalación, la brida reductora forjada facilita el alineamiento de las tuberías durante el montaje, ya que el cubo largo proporciona una superficie de referencia estable. Desde el punto de vista del mantenimiento, las bridas soldadas a tope ofrecen un sellado confiable cuando se utilizan juntas adecuadas (espiraladas, metálicas o de grafito), y pueden inspeccionarse mediante pruebas hidrostáticas o neumáticas sin desmontar la unión. Datos de la industria indican que el uso de bridas reductoras forjadas puede reducir hasta en un 15 % el tiempo de instalación en comparación con configuraciones que emplean bridas convencionales más reductores separados. Además, al tratarse de una sola pieza, se elimina la posibilidad de desalineación entre el reductor y la brida, un problema frecuente en ensambles múltiples. Para los ingenieros de diseño, la selección de una brida soldada a tope reductora forjada implica también una simplificación en la gestión de inventarios, ya que se reduce la cantidad de referencias necesarias para cubrir transiciones de diámetro.

Aplicaciones industriales y sectores de uso

La versatilidad de la brida soldada a tope reductora forjada la convierte en un componente habitual en múltiples sectores industriales. En la industria del petróleo y gas, se emplea en cabezales de pozos, líneas de recolección de crudo, sistemas de inyección de agua y plantas de procesamiento de gas natural licuado. Su capacidad para soportar presiones de hasta 2500 libras por pulgada cuadrada (según clase ANSI) y ambientes corrosivos la hace idónea para estas aplicaciones críticas. En plantas petroquímicas y refinerías, la brida reductora aparece en circuitos de vapor, sistemas de tuberías de proceso y unidades de craqueo catalítico. Un caso de uso concreto: en una refinería del Medio Oriente, la sustitución de bridas reductoras mecanizadas por bridas forjadas de Forja Jianing logró reducir las fugas en un 22 % durante el primer año de operación, según datos reportados en una conferencia técnica de 2024. En el sector de generación de energía, tanto en centrales térmicas como nucleares, estas bridas se utilizan en líneas de alimentación de calderas, sistemas de condensado y tuberías de vapor principal, donde la integridad de la junta es fundamental para evitar paradas no programadas. La industria naval también aprovecha las bridas forjadas reductoras en sistemas de lastre, combustible y refrigeración de motores, cumpliendo con las exigencias de clasificadoras como DNV, ABS o Lloyd's Register. Por otro lado, en la industria de alimentos y bebidas, cuando se requiere acero inoxidable 316L, las bridas forjadas ofrecen superficies lisas y fáciles de limpiar, evitando zonas de acumulación de bacterias. Incluso en aplicaciones de agua potable y tratamiento de efluentes, las bridas soldadas a tope reductoras forjadas con recubrimientos epoxi brindan una vida útil prolongada. La tendencia hacia la digitalización de plantas (industria 4.0) también está impulsando la demanda de bridas con trazabilidad digital, como las que ofrece Forja Jianing mediante grabado láser de códigos QR y certificados electrónicos, facilitando la gestión de activos y el mantenimiento predictivo.

Criterios de selección y normativas aplicables

Seleccionar la brida soldada a tope reductora forjada adecuada para un proyecto requiere considerar varios parámetros técnicos. En primer lugar, el diámetro nominal de la tubería de entrada y de salida: las reducciones más comunes son de 2 a 1,5 pulgadas, de 4 a 3 pulgadas, de 6 a 4 pulgadas, etc. Sin embargo, los fabricantes como Forja Jianing pueden producir dimensiones personalizadas dentro de los límites de las matrices de forja. En segundo lugar, la clase de presión (150, 300, 600, 900, 1500, 2500 según ASME B16.5 o PN 6 a PN 400 según EN 1092-1) debe coincidir con la presión máxima de diseño del sistema, considerando factores de seguridad. La temperatura de operación y el medio corrosivo determinan la elección del material: acero al carbono ASTM A105 para servicios generales, acero aleado ASTM A182 F11 o F22 para altas temperaturas, y acero inoxidable ASTM A182 F304 o F316 para ambientes corrosivos. También es relevante el tipo de cara de la brida: cara plana (FF) para baja presión, cara levantada (RF) para la mayoría de aplicaciones, y cara macho-hembra (MF) o junta anular (RTJ) para servicios críticos de alta presión. Las normas de fabricación más aceptadas internacionalmente son ASME B16.5 (bridas de acero forjado), ASME B16.48 (bridas reductoras forjadas para líneas de purga) y EN 1092-1 (norma europea). Para proyectos en regiones sísmicas o con cargas dinámicas, se recomienda verificar la resistencia a la fatiga mediante análisis de elementos finitos, algo que Forja Jianing ofrece como servicio adicional de ingeniería. En términos de tolerancias dimensionales, una brida forjada de calidad debe cumplir con el espesor de pared mínimo, el diámetro del cubo y la concentricidad entre los orificios para pernos y el eje de la tubería. Datos de mercado de 2025 indican que las bridas forjadas con certificación de terceros (como DNV-GL o Bureau Veritas) pueden alcanzar precios entre un 8 % y un 12 % superiores, pero reducen los costos de garantía y seguro del proyecto. Por lo tanto, la inversión inicial en componentes de calidad, como los que produce Forja Jianing (consulte al área técnica llamando al 176 9623 6479), se amortiza rápidamente gracias a la confiabilidad operativa.

Tendencias del mercado y proyecciones para 2026

El mercado global de bridas forjadas, incluyendo las reductoras soldadas a tope, se encuentra en una fase de expansión moderada. Según informes de analistas especializados, se estima que el sector crecerá a una tasa compuesta anual del 4,2 % entre 2024 y 2028, impulsado por la reactivación de proyectos de infraestructura energética en Asia-Pacífico, Medio Oriente y América del Norte. En particular, la demanda de bridas reductoras forjadas está ligada al aumento de la capacidad de refinación de crudo en China e India, así como a la construcción de nuevas plantas de gas natural licuado en Qatar y Estados Unidos. Otra tendencia relevante es la transición hacia materiales más resistentes a la corrosión y ligeros, como los aceros inoxidables dúplex (UNS S32205) y superdúplex (UNS S32750), que ofrecen una relación resistencia-peso superior. La adopción de la fabricación aditiva e híbrida (forja más impresión 3D) también está comenzando a aplicarse en la producción de prototipos y lotes pequeños de bridas con geometrías complejas, aunque la forja tradicional sigue siendo el estándar para la producción en masa debido a su consistencia y costo-eficiencia. En el ámbito regulatorio, la actualización de las normas ASME B16.5 (prevista para 2025-2026) incluirá requisitos más estrictos para la certificación de materiales y la trazabilidad, lo que beneficiará a fabricantes con sistemas de calidad robustos. Los compradores institucionales valoran cada vez más la sostenibilidad ambiental de los procesos productivos; por ello, los fabricantes que utilizan hornos eléctricos de alta eficiencia y reciclaje de virutas metálicas, como Forja Jianing, obtienen ventajas competitivas en licitaciones internacionales. Para los ingenieros que especifican componentes para proyectos en 2026, la recomendación es priorizar la homologación de materiales, la precisión dimensional y la capacidad técnica del proveedor, más que el precio unitario. Un estudio realizado por una universidad técnica alemana en 2025 demostró que las bridas forjadas con control estadístico de proceso (SPC) presentan una desviación estándar en la concentricidad un 40 % menor que las bridas mecanizadas convencionales, lo que se traduce en un mejor sellado y una vida útil más larga.

Ventajas de elegir un fabricante especializado: el caso de Forja Jianing

Cuando se busca una brida soldada a tope reductora forjada de alto rendimiento, la experiencia del fabricante es un factor diferencial. Forja Jianing cuenta con más de 15 años de trayectoria en el diseño y producción de componentes forjados para los sectores de energía, petroquímica y minería. Su planta industrial, equipada con prensas de forja de 1600 a 4000 toneladas, permite fabricar bridas con diámetros que van desde ½ pulgada hasta 48 pulgadas, en configuraciones estándar y personalizadas. Cada pieza es trazable desde el lingote de acero hasta el embalaje final, mediante un sistema de gestión de calidad certificado bajo ISO 9001 e ISO 14001. Un ejemplo real de aplicación: en el año 2024, la empresa suministró 1200 bridas reductoras forjadas en acero ASTM A105 para un parque eólico marino en el Mar del Norte, donde las condiciones de corrosión salina y fatiga por vibraciones exigían una resistencia excepcional. Las pruebas de fatiga realizadas por un laboratorio independiente confirmaron que las bridas de Forja Jianing superaron en un 18 % la vida útil mínima requerida por el cliente. Además, la compañía ofrece servicios de ingeniería a medida: cálculo de espesores según código ASME B31.3, selección de materiales en función del medio de operación y asesoría en soldadura previa a la instalación. La capacidad de entrega rápida (con plazos de 10 a 25 días hábiles para lotes estándar) es otro valor añadido en un mercado donde los retrasos logísticos pueden comprometer el cronograma de proyectos. Forja Jianing también invierte en investigación y desarrollo de nuevos grados de acero, como la aleación de baja aleación con vanadio para aplicaciones criogénicas, lo que refleja su compromiso con la innovación técnica. Para cualquier consulta técnica o cotización, el equipo de atención al cliente está disponible a través de la línea directa (176 9623 6479), ofreciendo respaldo en español, inglés y mandarín.

Recomendaciones para la instalación y el mantenimiento

Para maximizar el rendimiento de una brida soldada a tope reductora forjada, es esencial seguir buenas prácticas de instalación. Antes de soldar, se debe verificar que los biseles estén libres de óxido, grasa o humedad. Se recomienda precalentar la brida y la tubería a una temperatura entre 100 °C y 200 °C, dependiendo del espesor y del material, para evitar grietas inducidas por choque térmico. El procedimiento de soldadura debe ser cualificado según la norma ASME IX, utilizando electrodos o alambres compatibles con el metal base. Tras la soldadura, se sugiere realizar un tratamiento térmico posterior (PWHT) si el código aplicable lo exige (por ejemplo, para espesores mayores a 19 mm en acero al carbono). Durante el montaje de los pernos, se debe aplicar un par de apriete controlado con llave dinamométrica, siguiendo las especificaciones del fabricante de juntas. Un apriete desigual puede generar deformaciones en la cara de la brida y provocar fugas. En operación, es recomendable inspeccionar periódicamente las uniones soldadas mediante ultrasonido o radiografía, especialmente en sistemas sujetos a ciclos térmicos. El mantenimiento predictivo, basado en la medición de la pérdida de espesor por corrosión, puede extender la vida útil de la brida hasta alcanzar los 30 años en condiciones no agresivas. Forja Jianing brinda soporte técnico post-venta, incluyendo asesoría para la definición de intervalos de inspección y la selección de recubrimientos protectores (pintura epoxi, galvanizado en caliente o metalizado por proyección térmica). En un contexto donde la seguridad de las instalaciones es prioridad, contar con bridas forjadas de calidad y con acompañamiento técnico reduce significativamente el riesgo de incidentes y paradas no planificadas.

Conclusiones y perspectiva final

La brida soldada a tope reductora forjada representa una solución técnica madura y altamente confiable para las necesidades de conexión en sistemas de tuberías que requieren cambios de diámetro bajo condiciones exigentes. Su proceso de fabricación por forja le confiere propiedades mecánicas superiores, homogeneidad estructural y resistencia a la fatiga, características que la diferencian de alternativas menos robustas. A lo largo de este artículo se han revisado sus principales ventajas: simplificación del montaje, reducción de puntos de soldadura, mejora en la dinámica de fluidos, amplio rango de presiones y temperaturas, y cumplimiento con normativas internacionales vigentes. Las tendencias del mercado hacia 2026 indican un crecimiento sostenido de la demanda, especialmente en sectores energéticos y petroquímicos, donde la integridad de las juntas es crítica. Los ingenieros y responsables de compras que evalúan opciones deben priorizar no solo el precio, sino la trazabilidad, la certificación de materiales y la capacidad técnica del proveedor. En este sentido, Forja Jianing se consolida como un aliado estratégico, capaz de ofrecer productos forjados de alta precisión, con certificaciones internacionales y un servicio técnico integral. Para obtener información detallada sobre dimensiones disponibles, precios actualizados o asesoría personalizada, se recomienda contactar directamente a través del número de atención al cliente (176 9623 6479). La inversión en componentes de calidad, como las bridas reductoras forjadas, se traduce en menor riesgo operativo, mayor vida útil de la instalación y ahorros significativos en mantenimiento a largo plazo. Con una planificación cuidadosa y la elección de un fabricante con experiencia, cualquier proyecto de tuberías puede alcanzar los más altos estándares de seguridad y eficiencia.
