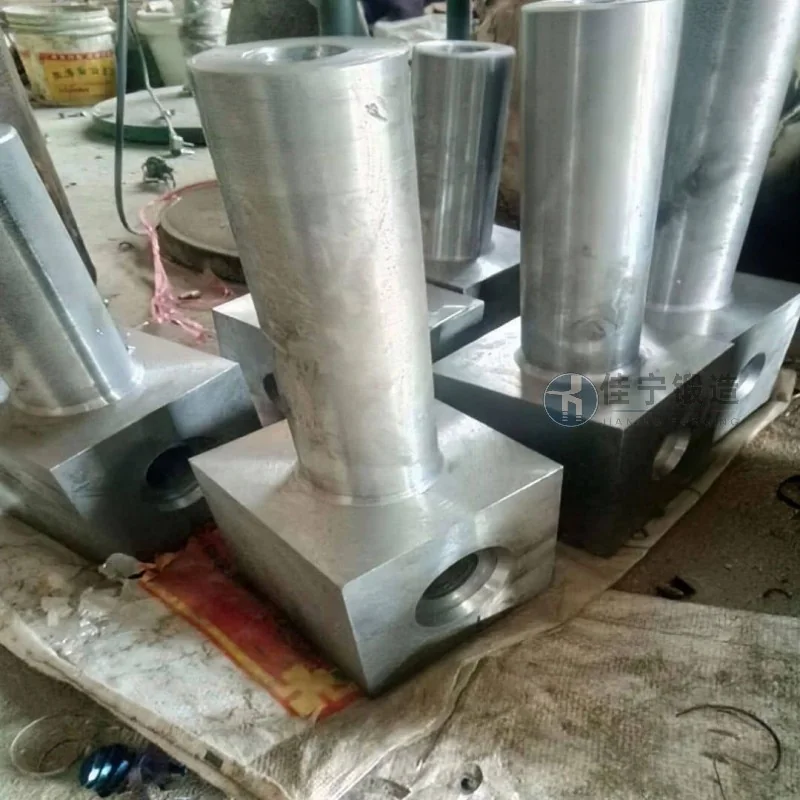

Producto de forja de pasador escalonado: descripción general y aspectos clave

En el competitivo sector de la manufactura industrial, los componentes de fijación y transmisión mecánica desempeñan un papel fundamental en la integridad estructural y el rendimiento operativo de maquinaria pesada, equipos de automatización y sistemas de transporte. Entre estos elementos, el pasador escalonado —también conocido como pasador cónico escalonado o pasador de escalón— se destaca por su diseño geométrico especializado, que combina secciones de diferente diámetro para cumplir funciones de posicionamiento, retención y transmisión de carga en aplicaciones críticas. La forja de pasadores escalonados exige un dominio técnico profundo, ya que la integridad del material y la precisión dimensional son condiciones no negociables para garantizar la vida útil del componente. Este artículo ofrece una visión integral sobre el producto de forja de pasador escalonado, abordando sus aspectos clave de diseño, proceso de fabricación, control de calidad, aplicaciones industriales y las tendencias del mercado para 2026, con el objetivo de proporcionar a ingenieros, compradores y profesionales del área una guía técnica de referencia sólida y orientada a la toma de decisiones informadas.

La forja, como método de conformado por deformación plástica, presenta ventajas inherentes frente a otros procesos como el mecanizado a partir de barra o la fundición: la estructura de grano del metal se alinea con la forma de la pieza, mejorando la resistencia a la fatiga y la tenacidad. En el caso específico del pasador escalonado, donde existen cambios bruscos de sección que generan concentraciones de tensiones, el proceso de forja permite que las líneas de flujo del material sigan el contorno del escalón, reduciendo drásticamente el riesgo de fallo prematuro. Forja Jianing, empresa con una trayectoria consolidada en el sector de la forja de precisión, ha desarrollado una metodología de producción que integra simulación numérica, selección rigurosa de aceros de aleación y controles estadísticos de proceso para garantizar la repetibilidad lote a lote. A lo largo de este artículo, se explorarán los criterios técnicos que definen un pasador escalonado forjado de alto rendimiento, desde la especificación de materia prima hasta las pruebas de verificación final, proporcionando a los lectores una herramienta de evaluación que trasciende la simple cotización comercial.

Definición y diseño funcional del pasador escalonado forjado

Un pasador escalonado se define como un componente cilíndrico que presenta al menos dos diámetros diferentes a lo largo de su eje longitudinal, conectados mediante una transición suave o un escalón perpendicular. Su función principal es fijar la posición relativa entre dos o más piezas mecanizadas, absorber cargas de cizallamiento en la unión y, en algunos casos, actuar como tope o referencia axial. A diferencia de un pasador recto simple, el diseño escalonado evita el desplazamiento axial indeseado sin necesidad de elementos adicionales como anillos elásticos o pasadores partidos, simplificando el montaje y reduciendo costes de inventario. La geometría del escalón —ángulo de conicidad, radio de acuerdo y tolerancia dimensional— debe ser calculada en función de las cargas de trabajo, el material del alojamiento y las condiciones de lubricación.

En la práctica industrial, los pasadores escalonados forjados se diseñan con diámetros que pueden variar desde 10 mm hasta 120 mm o más, dependiendo del sector de aplicación. La relación entre diámetro mayor y diámetro menor, así como la longitud total, influye directamente en la capacidad de carga y en la distribución de tensiones. Para aplicaciones críticas en maquinaria de minería o equipos de construcción, se requiere un análisis por elementos finitos (FEM) para optimizar la transición del escalón, minimizando puntos de concentración de tensiones. Forja Jianing emplea software de simulación avanzado en la etapa de diseño colaborativo con el cliente, lo que permite ajustar parámetros como el radio de curvatura en la raíz del escalón para alcanzar un factor de seguridad superior a 3, de acuerdo con normas internacionales como ISO 2768 y ASTM F2282.

Proceso de forja: desde la palanquilla hasta el pasador semielaborado

El proceso de fabricación de un pasador escalonado forjado comienza con la selección de la palanquilla de acero, que debe cumplir con requisitos de composición química y limpieza interna. Los aceros de aleación más comunes incluyen AISI 4140, 4340, 8620 y 1045, cada uno con propiedades específicas de templabilidad, resistencia al desgaste y tenacidad. La palanquilla se calienta en un horno de inducción o de gas hasta una temperatura que oscila entre 1100 °C y 1250 °C, dependiendo del tipo de acero. El calentamiento debe ser uniforme para evitar gradientes térmicos que generen grietas superficiales o descarburación.

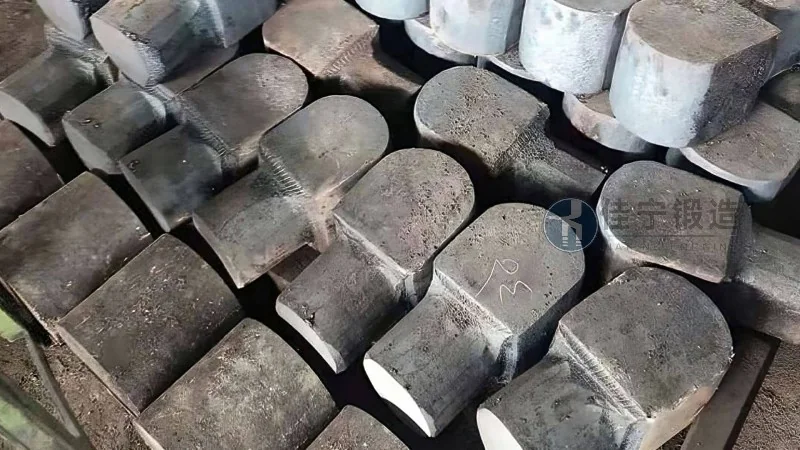

A continuación, la palanquilla se coloca en una prensa hidráulica o en un martillo de forja, donde mediante sucesivos golpes o presión continua se deforma el material hasta lograr la forma aproximada del pasador escalonado. La matriz de forja (estampa) está diseñada con cavidades que definen los diámetros mayor y menor, así como la zona de transición. Durante esta etapa, el control de la temperatura de forjado es crítico: si la temperatura desciende por debajo del rango óptimo, el material presenta mayor resistencia a la deformación y puede agrietarse; si es excesivamente alta, se produce sobrecalentamiento y crecimiento de grano. Forja Jianing integra sensores de temperatura por infrarrojos en línea que monitorizan cada pieza en tiempo real, garantizando que cada pasador reciba el ciclo térmico adecuado.

Tras la forja, la pieza pasa por un proceso de recorte de rebaba (flash) en una prensa excéntrica, eliminando el exceso de material que se forma en la línea de partición de la matriz. Luego se realiza un tratamiento térmico primario —normalizado o recocido— para homogeneizar la microestructura y eliminar tensiones residuales. Finalmente, el pasador escalonado semielaborado es inspeccionado visualmente y con ultrasonidos para detectar defectos internos como inclusiones, porosidades o grietas. Este control no destructivo al 100 % de los lotes es un estándar en la línea de producción de Forja Jianing, lo que asegura que solo las piezas que superan los criterios de aceptación pasan a las fases de mecanizado y acabado superficial.

Mecanizado de precisión y acabado superficial

Aunque la forja proporciona una forma cercana a la final, los pasadores escalonados requieren mecanizado adicional para alcanzar las tolerancias dimensionales exigidas, generalmente del orden de IT6 a IT8 para los diámetros de trabajo. El torneado de los diámetros y del escalón se realiza en centros de mecanizado CNC de alta rigidez, utilizando herramientas de carburo con recubrimiento para maximizar la vida útil y la estabilidad dimensional. La concentricidad entre los diferentes diámetros debe controlarse rigurosamente; desviaciones superiores a 0,02 mm pueden provocar vibraciones en el montaje y acelerar el desgaste de los componentes adyacentes.

El acabado superficial juega un papel determinante en la resistencia a la fatiga y la corrosión. Valores de rugosidad Ra inferiores a 0,8 µm son comunes en las superficies de apoyo, mientras que las zonas de transición pueden admitir Ra de 1,6 µm. Se aplican procesos de rectificado cilíndrico sin centros (centerless grinding) para obtener superficies lisas y precisas. Posteriormente, se realizan tratamientos superficiales según las especificaciones del cliente: fosfatado, cincado electrolítico, niquelado químico o pavonado, entre otros. Forja Jianing dispone de una línea automatizada de fosfatado con control de espesor de capa, cumpliendo con la normativa RoHS y alcanzando una resistencia a la niebla salina de hasta 240 horas según ASTM B117.

Control de calidad y trazabilidad integral

La calidad de un pasador escalonado forjado no puede dejarse al azar. Forja Jianing opera bajo un sistema de gestión de calidad certificado ISO 9001:2015, con procedimientos documentados que cubren desde la recepción de materia prima hasta la expedición. Cada lote de acero es sometido a análisis espectrométrico para verificar su composición química, y las propiedades mecánicas se validan mediante ensayos de tracción, dureza (Rockwell C o Brinell) e impacto Charpy a temperatura ambiente y bajo cero. Para aplicaciones críticas en sectores como el ferroviario o el eólico, se realizan ensayos no destructivos adicionales como partículas magnéticas o líquidos penetrantes.

La trazabilidad se asegura mediante un sistema de marcado por micropercusión que graba un código único en cada pasador, vinculado a una base de datos que registra todos los parámetros de proceso: temperatura de forja, presión, tiempo de tratamiento térmico, resultados de dureza y dimensiones finales. Esta trazabilidad es especialmente valorada por empresas multinacionales que exigen auditorías técnicas, ya que permite localizar cualquier desviación de manera inmediata. Según datos internos de Forja Jianing, la tasa de defectos en pasadores escalonados forjados se sitúa por debajo del 0,3 %, muy inferior al promedio del sector, lo que se traduce en una reducción de costes de garantía y retrabajos para los clientes.

Aplicaciones industriales y casos de uso representativos

Los pasadores escalonados forjados se utilizan en una amplia gama de industrias donde la seguridad y la durabilidad son prioritarias. En el sector de maquinaria de construcción, estos pasadores forman parte de los sistemas de articulación de excavadoras, cargadoras y brazos hidráulicos, soportando cargas dinámicas y vibraciones constantes. Un caso destacado es el suministro de Forja Jianing a un fabricante de excavadoras de gran tonelaje en México, donde los pasadores escalonados forjados en acero 4140 templado y revenido demostraron una vida útil un 35 % mayor que los pasadores mecanizados a partir de barra, reduciendo las paradas no planificadas.

En la industria ferroviaria, los pasadores escalonados aseguran los enganches y sistemas de suspensión de vagones de carga, donde deben resistir impactos repetitivos y ciclos de fatiga extremos. Forja Jianing ha desarrollado una aleación específica con contenido controlado de azufre y fósforo para mejorar la maquinabilidad sin sacrificar la tenacidad, cumpliendo con la norma EN 10083. Asimismo, en el sector de energías renovables, los pasadores escalonados forjados se emplean en sistemas de orientación de aerogeneradores, soportando condiciones climáticas adversas y cargas de viento fluctuantes. La combinación de forja y tratamiento térmico de nitruración gaseosa ha permitido alcanzar una dureza superficial de 58 HRC, aumentando la resistencia al desgaste adhesivo.

Otro ámbito de creciente demanda es la automatización industrial y la robótica, donde los pasadores escalonados actúan como ejes de posicionamiento en mesas rotativas y unidades lineales. La necesidad de precisión repetitiva ha llevado a Forja Jianing a implementar controles dimensionales con equipos de medición por coordenadas (CMM) que garantizan tolerancias de 0,005 mm en la concentricidad de los escalones. En estos componentes, la forja no solo mejora las propiedades mecánicas, sino que también permite reducir el peso en hasta un 15 % mediante la optimización del diseño del escalón, contribuyendo a la eficiencia energética de los sistemas automatizados.

Tendencias del mercado y proyecciones para 2026

El mercado global de componentes forjados para maquinaria industrial registró un valor de aproximadamente 98 000 millones de dólares en 2024, y se espera que crezca a una tasa compuesta anual del 4,8 % hasta 2029, según estudios de la International Forging Association. Dentro de este segmento, los pasadores escalonados forjados representan un nicho de alto valor añadido, impulsado por la electrificación de maquinaria pesada y la incorporación de sensores en juntas mecánicas. Para 2026, se prevé que la demanda de pasadores forjados con tratamientos superficiales avanzados —como recubrimientos DLC (diamante amorfo) o carbonitruración— aumente en un 22 %, especialmente en aplicaciones de movilidad eléctrica y equipos de minería autónoma.

La sostenibilidad también se perfila como un factor determinante. Los procesos de forja que reducen el desperdicio de material, como la forja en caliente de precisión (close-die forging), están siendo adoptados por fabricantes como Forja Jianing para minimizar la relación compra-pieza forjada, alcanzando rendimientos de material superiores al 85 %. Además, la optimización de los ciclos de tratamiento térmico mediante hornos eléctricos de alta eficiencia reduce la huella de carbono. Las normativas ambientales en la Unión Europea y Norteamérica exigen trazabilidad de emisiones, y Forja Jianing ya ha implementado un sistema de gestión de carbono conforme a la norma ISO 14064, lo que permite a sus clientes declarar una reducción de emisiones en su cadena de suministro.

En cuanto a la digitalización, la integración de gemelos digitales en el diseño de matrices de forja permite predecir el comportamiento del flujo de metal y ajustar los parámetros del proceso antes de la producción física, acortando los plazos de desarrollo de nuevos pasadores escalonados. Forja Jianing ha invertido en un centro de simulación que reduce el tiempo de prototipado de tres semanas a apenas cinco días, mejorando la capacidad de respuesta ante pedidos urgentes. Esta capacidad de ingeniería rápida, combinada con un stock estratégico de aceros normalizados, posiciona a la empresa como un socio técnico fiable en entornos de alta exigencia.

Selección del socio de forja: criterios técnicos a evaluar

Para los ingenieros y compradores que buscan proveedores de pasadores escalonados forjados, más allá del precio unitario, es esencial evaluar la capacidad técnica y la consistencia del proceso. Un socio calificado debe demostrar competencia en simulación de forja, disponer de laboratorio metalúrgico propio y ofrecer ensayos de fatiga a medida de la aplicación. La certificación de sistemas (ISO 9001, IATF 16949 para automoción, o EN 9100 para aeroespacial) es un requisito básico, pero la experiencia en el sector específico del cliente añade un valor diferencial. Forja Jianing, por ejemplo, ha superado auditorías de segunda parte de empresas Fortune 500 en los sectores de minería, energía y transporte, lo que avala su robustez operativa.

Otro aspecto clave es la capacidad de entrega justo a tiempo y la flexibilidad volumétrica. La producción de pasadores escalonados forjados puede abarcar desde series pequeñas de 50 piezas hasta lotes de 50 000 unidades anuales. Forja Jianing mantiene un inventario de matrices estandarizadas para las geometrías más comunes, lo que reduce los costes de utillaje y los plazos de entrega a menos de cuatro semanas. Además, ofrece servicio de ingeniería inversa para piezas existentes, permitiendo a los clientes mejorar el diseño original sin modificar las interfaces de montaje. Para consultas técnicas o solicitudes de cotización, los interesados pueden contactar a través de los canales oficiales de la compañía. (Forja Jianing – consulta técnica y comercial: 176 9623 6479).

Consideraciones finales sobre la forja de pasadores escalonados

El pasador escalonado forjado representa una solución de ingeniería que conjuga eficiencia de fabricación, resistencia mecánica superior y adaptabilidad a condiciones operativas extremas. A medida que la industria avanza hacia componentes más ligeros, duraderos y trazables, la forja se consolida como el proceso de conformado preferido para aplicaciones donde un fallo no es una opción. La correcta selección del material, el diseño optimizado del escalón, el control riguroso de la temperatura durante la forja y los tratamientos térmicos posteriores son factores interdependientes que determinan el rendimiento final del componente.

Forja Jianing ha construido su reputación sobre la base de la precisión técnica y la atención al detalle en cada una de estas etapas. Su cartera de clientes incluye fabricantes de equipos originales que requieren pasadores escalonados con certificación de propiedades mecánicas lote a lote, así como pequeñas y medianas empresas que buscan mejorar la fiabilidad de sus máquinas sin incrementar significativamente los costes. La inversión continua en tecnología de simulación, automatización de la inspección y formación del personal técnico asegura que la empresa se mantenga a la vanguardia en un mercado cada vez más exigente. Para quienes están evaluando la transición de pasadores mecanizados a forjados, o desean optimizar un diseño existente, la colaboración temprana con un experto en forja reduce los riesgos de desempeño en campo y acelera el tiempo de comercialización.

En definitiva, entender los aspectos clave del producto de forja de pasador escalonado —desde la geometría hasta la metalurgia— permite a los profesionales tomar decisiones informadas que impactan directamente en la productividad y la seguridad de sus operaciones. Este artículo ha presentado de manera estructurada los fundamentos técnicos y las tendencias actuales, ofreciendo una base sólida para quienes buscan profundizar en el tema. La industria de la forja continuará evolucionando de la mano de la digitalización y la sostenibilidad, y aquellos que integren estos conceptos en su cadena de suministro obtendrán una ventaja competitiva real en los próximos años.
