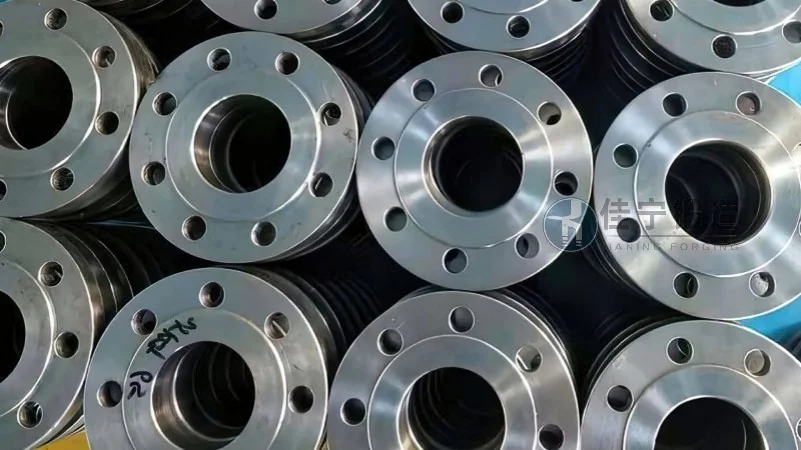

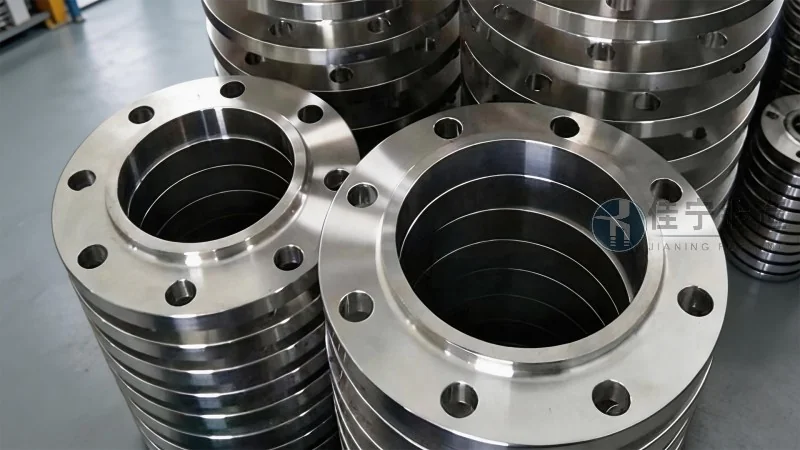

Producto de brida de 10 pulgadas forjada: descripción general y aspectos clave

En el dinámico panorama industrial actual, la selección de componentes críticos para sistemas de tuberías de alta presión sigue siendo un factor determinante en la seguridad operativa y la eficiencia de los procesos. Dentro de este contexto, la brida forjada de 10 pulgadas se consolida como un elemento de unión indispensable en sectores como el petróleo y gas, la petroquímica, la generación de energía y el tratamiento de agua. Este componente, fabricado mediante un proceso de forja que alinea la veta del metal para ofrecer una resistencia superior, no solo debe cumplir con estrictas normativas internacionales, sino que también debe garantizar un sellado perfecto bajo condiciones extremas de presión y temperatura. A lo largo de este análisis exhaustivo, exploraremos las características técnicas, los estándares de fabricación, los criterios de selección y las tendencias del mercado que definen a este producto esencial. Entender estos aspectos no solo facilita una decisión de compra informada, sino que también optimiza la gestión de activos en infraestructuras críticas, reduciendo costos de mantenimiento y prolongando la vida útil del sistema. Forja Jianing, como fabricante especializado en soluciones de forja de alta integridad, se posiciona como un aliado estratégico para ingenieros y profesionales de adquisiciones que buscan calidad certificada y trazabilidad completa en cada pieza.

Fundamentos técnicos del proceso de forja para bridas de 10 pulgadas

La fabricación de una brida forjada de 10 pulgadas implica un proceso metalúrgico controlado que transforma un lingote de acero en una pieza con propiedades mecánicas superiores. A diferencia de las bridas fundidas o mecanizadas a partir de placa, la forja en caliente comprime y refina la estructura granular del acero, eliminando cavidades internas y porosidad. Este procedimiento se realiza a temperaturas que oscilan entre los 950 °C y los 1250 °C, dependiendo del grado del material. Durante el forjado, la fibra del metal se orienta siguiendo el contorno de la brida, lo que confiere una tenacidad excepcional en las zonas de mayor concentración de esfuerzos, como el cuello del cubo y la cara de la junta. Para una brida de 10 pulgadas, el diámetro exterior típico bajo la especificación ASME B16.5 es de aproximadamente 445 mm para la clase 150, incrementándose hasta los 660 mm para la clase 2500. El espesor del ala varía desde 30 mm hasta más de 100 mm según la clase de presión, lo que demanda una capacidad de forja con prensas hidráulicas de al menos 2,500 toneladas para garantizar una penetración completa del esfuerzo mecánico en piezas de gran sección.

Estándares y normativas aplicables en la industria global

La homologación de una brida forjada de 10 pulgadas requiere la conformidad con múltiples códigos internacionales que aseguran su intercambiabilidad y rendimiento. La normativa ASME B16.5 establece las dimensiones críticas, tolerancias y rangos de presión-temperatura para bridas de hasta 24 pulgadas en clases que van desde 150 hasta 2500. Para aplicaciones más exigentes, la especificación API 6A regula las bridas para servicios en boca de pozo, con requisitos más estrictos en cuanto a materiales y pruebas no destructivas. En Europa, la directiva EN 1092-1 define las características geométricas que permiten la compatibilidad con sistemas métricos. Un aspecto fundamental es la certificación de materiales según ASTM, donde los grados más comunes para bridas de 10 pulgadas incluyen A105 para servicio general en acero al carbono, A182 F304/F316 para aplicaciones con acero inoxidable austenítico, y A182 F11/F22 para servicios que requieren resistencia a la fluencia a altas temperaturas. Cada lote de producción debe contar con un certificado de calidad, preferiblemente conforme a la norma EN 10204 tipo 3.2, que valida tanto las propiedades químicas como mecánicas del material base.

Criterios de selección según condiciones de servicio

Elegir la brida forjada de 10 pulgadas adecuada para una aplicación específica implica evaluar cuidadosamente cuatro parámetros interrelacionados: la presión de diseño, la temperatura de operación, la naturaleza del fluido y el entorno de instalación. Para servicios con presiones superiores a 100 bar, es recomendable considerar clases 600 o superiores, donde el cubo de la brida presenta una transición más robusta que distribuye uniformemente las tensiones térmicas y mecánicas. En sistemas que manejan fluidos corrosivos o erosivos, la selección del recubrimiento superficial cobra relevancia; los acabados mediante galvanizado en caliente o aplicación de epoxi fusionado ofrecen barreras efectivas contra la degradación química. La temperatura también define el límite de aplicación: mientras que las bridas de acero al carbono soportan rangos de -29 °C a 425 °C, los aceros inoxidables austeníticos extienden este límite hasta los 815 °C en atmósferas oxidantes. Para proyectos en zonas sísmicas o con vibraciones inducidas por equipos rotativos, se debe prestar especial atención al tipo de cara de brida, siendo la cara realzada (RF) la más versátil para aplicaciones generales, mientras que la junta de anillo (RTJ) es obligatoria para presiones superiores a 2500 psi.

Tipologías de bridas forjadas de 10 pulgadas y sus aplicaciones

La configuración geométrica de la brida forjada de 10 pulgadas varía en función de los requisitos de montaje y mantenimiento de la tubería. La brida de cuello soldable (weld neck) es la opción predilecta para servicios críticos, ya que su cubo cónico permite una transición gradual del espesor de la tubería al cuerpo de la brida, reduciendo la concentración de tensiones y facilitando la inspección radiográfica de la junta soldada. Para espacios confinados donde se requiere un desmontaje frecuente, la brida deslizante (slip-on) ofrece una instalación más sencilla, aunque su capacidad de carga es inferior a la de cuello soldable. En sistemas hidráulicos de alta presión, la brida de cubo ciego (blind flange) se utiliza para cerrar extremos de tubería o boquillas de equipos, soportando presiones equivalentes a las bridas de conexión. Las bridas roscadas, aunque menos comunes en el diámetro de 10 pulgadas, son apropiadas para tuberías de pared delgada donde no se permite la soldadura, como en sistemas de tuberías de acero galvanizado o en zonas clasificadas con riesgo de incendio. Cada tipología presenta ventajas específicas que deben alinearse con el plan de inspección y el ciclo de vida del proyecto.

Proceso de fabricación y control de calidad en Forja Jianing

En las instalaciones de Forja Jianing, la producción de una brida forjada de 10 pulgadas sigue un flujo de trabajo sistematizado que integra tecnología de forja con precisión y protocolos de aseguramiento de calidad. El proceso inicia con la selección rigurosa de la materia prima, sometida a análisis espectrométrico para verificar la composición química antes de la conformación. El calentamiento del tocho se realiza en hornos de última generación con control de temperatura por zonas, minimizando la descarburación superficial y garantizando una estructura homogénea. La forja se ejecuta en prensas de alta capacidad que permiten un control preciso del flujo del material, obteniendo piezas con tolerancias dimensionales dentro del ±1% del valor nominal. Posteriormente, cada brida forjada de 10 pulgadas se somete a un tratamiento térmico de normalizado y revenido, optimizando la microestructura para lograr la dureza y tenacidad especificadas en el estándar del material. Las pruebas no destructivas, que incluyen ultrasonido para detección de discontinuidades internas, líquidos penetrantes para grietas superficiales y medición de dureza Brinell, se documentan mediante informes individualizados. Este nivel de control, certificado bajo sistemas de gestión de calidad ISO 9001, asegura que cada pieza entregada cumple con los requisitos más exigentes de la industria.

Tendencias del mercado y proyecciones para el año 2026

El sector de componentes forjados para tuberías experimenta una transformación impulsada por la digitalización de los procesos industriales y la creciente demanda de infraestructuras energéticas. Para el año 2026, se proyecta que el mercado global de bridas forjadas alcance un valor superior a los 8,500 millones de dólares, con una tasa de crecimiento anual compuesta del 4.7% respecto a 2023. Este crecimiento está liderado por la expansión de proyectos de gas natural licuado (GNL) en regiones como Asia-Pacífico y Medio Oriente, donde las bridas de 10 pulgadas son estándar en líneas de proceso y sistemas de distribución. Una tendencia relevante es la adopción de materiales de alta aleación, como el acero inoxidable dúplex y el superdúplex, que ofrecen resistencia superior a la corrosión por cloruros en aplicaciones marinas y de procesamiento químico. Asimismo, la trazabilidad digital mediante códigos QR y blockchain se consolida como un requisito diferenciador, permitiendo a los operadores acceder al historial completo de fabricación, tratamiento térmico y certificaciones de cada brida forjada. La presión regulatoria por reducir emisiones también favorece la selección de bridas con diseños optimizados que minimizan las fugas fugitivas, alineándose con los objetivos de sostenibilidad de las grandes corporaciones.

Factores económicos en la adquisición de bridas forjadas

La inversión en una brida forjada de 10 pulgadas debe evaluarse desde una perspectiva de costo total de propiedad, considerando no solo el precio unitario sino también los gastos asociados a instalación, mantenimiento y eventual reemplazo. Las bridas forjadas de alta calidad, aunque presentan un costo inicial entre un 15% y un 25% superior al de las bridas fundidas o soldadas, ofrecen una vida útil que puede triplicar la de estas alternativas en servicios severos. El ahorro se materializa en menores paradas no planificadas y reducción de inventarios de repuestos, ya que la confiabilidad del componente elimina la necesidad de reemplazos frecuentes. Para proyectos que requieren múltiples unidades, la estandarización en el tipo de cara y material simplifica la logística de almacenamiento y reduce los errores de montaje. Forja Jianing recomienda realizar un análisis de ciclo de vida que considere las condiciones específicas de operación, ya que una inversión inicial adecuada en una brida forjada de 10 pulgadas puede generar retornos significativos a mediano plazo. Además, la disponibilidad de certificaciones internacionales facilita la aceptación del producto en auditorías y reduce los tiempos de inspección en sitio, un factor crítico en proyectos con cronogramas ajustados.

Errores comunes en la especificación de bridas forjadas

La experiencia acumulada en proyectos industriales revela que ciertos errores recurrentes en la especificación de bridas forjadas de 10 pulgadas pueden comprometer la integridad del sistema. Uno de los más frecuentes es la subestimación de la clase de presión, asumiendo que una brida clase 150 es suficiente para una tubería de 10 pulgadas que opera a 15 bar, sin considerar que la temperatura de diseño reduce la capacidad nominal del material. Otro error habitual es la selección inadecuada del tipo de junta; por ejemplo, utilizar juntas de espiral enrollada con bridas de cara plana puede provocar fugas por extrusión del material sellante. La compatibilidad entre el material de la brida y el de la tubería también merece atención, especialmente en sistemas bimetálicos donde la diferencia de potencial eléctrico puede inducir corrosión galvánica. Asimismo, se observa con frecuencia la omisión del requisito de curado post-soldadura en bridas de acero aleado, lo que puede generar fisuras por hidrógeno en la zona afectada térmicamente. Para evitar estos problemas, Forja Jianing ofrece asistencia técnica en la fase de especificación, verificando que cada brida forjada de 10 pulgadas se alinee con las condiciones reales de operación definidas en la hoja de datos del proyecto.

Consideraciones logísticas y de almacenamiento

La gestión adecuada de las bridas forjadas de 10 pulgadas desde su recepción hasta su instalación final impacta directamente en la preservación de sus propiedades. Cada pieza debe almacenarse en un ambiente seco y ventilado, preferiblemente sobre estanterías de madera o plástico que eviten el contacto directo con superficies metálicas que puedan generar corrosión por contacto. Las bridas con caras maquinadas requieren protección adicional mediante recubrimientos antioxidantes temporales, especialmente en climas húmedos o salinos. Para facilitar la identificación y evitar errores de montaje, se recomienda mantener la documentación de cada lote accesible, incluyendo el certificado de material y el reporte de pruebas no destructivas. Forja Jianing implementa un sistema de codificación que vincula cada brida forjada de 10 pulgadas con su historial de producción, permitiendo una trazabilidad completa desde el horno de forja hasta la puesta en servicio. En proyectos de gran envergadura, la planificación de la entrega debe considerar el tiempo de fabricación de las piezas especiales, que puede oscilar entre 6 y 12 semanas para series personalizadas. Una gestión logística eficiente reduce los riesgos de daños durante el transporte y asegura que los componentes lleguen en condiciones óptimas para su instalación.

La elección de una brida forjada de 10 pulgadas representa una decisión técnica que trasciende la simple selección de un componente de tubería. Implica considerar variables de diseño, normativas aplicables, condiciones de operación y criterios económicos que definen el éxito de una instalación industrial. A medida que los estándares de seguridad y eficiencia se vuelven más exigentes, contar con un fabricante que integre capacidad de forja, control de calidad y asesoría técnica se convierte en un factor diferenciador. Forja Jianing, comprometida con la excelencia en cada pieza forjada, pone a disposición de ingenieros y contratistas su experiencia en la fabricación de bridas que cumplen con los más altos estándares internacionales, respaldada por certificaciones y una trayectoria comprobada en proyectos de infraestructura crítica. Para quienes buscan optimizar la confiabilidad de sus sistemas de tuberías, la inversión en una brida forjada de 10 pulgadas de calidad certificada es, sin duda, una decisión que agrega valor a largo plazo. (咨询热线：176 9623 6479)
