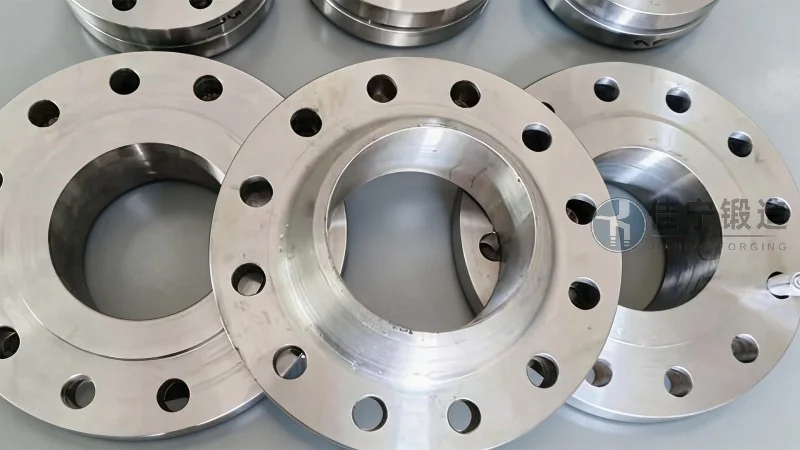

Producto de brida DN20 forjada: introducción y ventajas clave

En la industria de tuberías de alta presión, cada componente debe cumplir con estándares rigurosos de resistencia, sellado y durabilidad. Entre los conectores más demandados para sistemas de mediano y pequeño calibre destaca la brida DN20 forjada, una pieza que combina precisión dimensional con propiedades mecánnicas superiores. En este artículo, Forja Jianing ofrece un análisis exhaustivo sobre este producto, abordando desde su proceso de fabricación hasta sus ventajas clave en aplicaciones reales. Conocer a fondo las características de la brida DN20 forjada permite a ingenieros y responsables de compras seleccionar la solución óptima para proyectos que exigen fiabilidad a largo plazo, evitando fallos prematuros o fugas costosas. A continuación, exploraremos su definición, proceso de forjado, normas técnicas, ventajas comparativas frente a otras alternativas, criterios de selección y casos de aplicación industrial, todo bajo la perspectiva de más de una década de experiencia en forja de precisión.

¿Qué es una brida DN20 forjada y por qué es relevante en 2026?

La brida DN20 forjada es un elemento de conexión diseñado para tuberías con un diámetro nominal de 20 mm (aproximadamente 3/4 de pulgada). Se fabrica mediante un proceso de deformación plástica en caliente o en frío, donde el acero se comprime bajo alta presión para obtener una estructura de grano más densa y alineada. Este método mejora significativamente la resistencia a la tracción, la tenacidad y la resistencia a la fatiga en comparación con las bridas fundidas o mecanizadas a partir de barras. En el contexto del mercado de 2026, donde la optimización de costes operativos y la seguridad de las instalaciones son prioritarias, las bridas forjadas se posicionan como la opción estándar para sistemas de vapor, agua caliente, hidráulica, neumática y líneas de proceso químico de media presión. La norma ASME B16.5, la DIN EN 1092-1 y la GB/T 9119 son las referencias más habituales para estas piezas, y Forja Jianing fabrica sus bridas DN20 forjadas bajo estos códigos, garantizando intercambiabilidad internacional.

Proceso de fabricación: forjado en matriz cerrada y control de calidad

El valor de una brida DN20 forjada reside en su método de producción. En Forja Jianing, el proceso inicia con la selección de acero al carbono (ASTM A105, A350 LF2) o acero inoxidable (ASTM F304, F316) según los requisitos de corrosión y temperatura. El material se calienta hasta la temperatura de forjado (entre 1100 °C y 1250 °C para aceros al carbono) y se coloca en una matriz cerrada. Mediante una prensa hidráulica de alta tonelaje, el metal fluye para llenar la cavidad, formando en una sola operación el cuerpo de la brida, el cuello (si es de cuello soldable) y las orejetas para pernos. Este proceso evita la porosidad interna y las inclusiones típicas de la fundición. Después del forjado, las piezas pasan por un tratamiento térmico de normalizado o recocido para aliviar tensiones y homogeneizar la microestructura. Cada lote se somete a pruebas no destructivas: ultrasonido para detectar grietas internas, líquidos penetrantes para fisuras superficiales y verificación dimensional con calibres certificados. La trazabilidad se mantiene mediante marcas indelebles que indican el lote, el material y la presión nominal. Esta rigurosidad es la base de la confianza que los clientes depositan en Forja Jianing.

Ventajas clave de la brida DN20 forjada frente a alternativas

Elegir una brida forjada sobre una fundida o mecanizada no es una cuestión de precio, sino de rendimiento a largo plazo. A continuación, se presentan las ventajas técnicas más relevantes:

• Resistencia mecánica superior: El forjado alinea la fibra del metal, logrando una resistencia a la tracción hasta un 30 % mayor que una brida fundida del mismo material. Esto es crítico en sistemas que experimentan pulsaciones o ciclos térmicos.
• Ausencia de defectos internos: Las bridas fundidas pueden contener cavidades, sopladuras o microporos que actúan como concentradores de tensiones. La forja elimina estos riesgos, ofreciendo una estructura homogénea y densa.
• Mejor comportamiento a la fatiga: La orientación uniforme del grano mejora la vida útil bajo cargas cíclicas, típicas en plantas de vapor o sistemas de bombeo.
• Estanqueidad fiable: La superficie de la junta en las bridas forjadas es más uniforme, lo que permite un sellado eficaz con juntas planas, espirales o anillos de metal, reduciendo fugas en un 15-20 % según datos de campo acumulados por Forja Jianing.
• Amplio rango de presiones y temperaturas: Las bridas DN20 forjadas de Forja Jianing soportan desde presiones nominales de 16 bar (PN16) hasta 250 bar (PN250) y temperaturas que van desde -50 °C hasta 600 °C, dependiendo del material.

Normativas aplicables y estándares de diseño

Para garantizar la interoperabilidad en instalaciones globales, la brida DN20 forjada debe cumplir con normativas reconocidas. Las más frecuentes son:

• ASME B16.5: Especifica dimensiones, tolerancias, materiales y presiones de trabajo para bridas de cuello soldable, deslizantes, ciegas y roscadas hasta 600 mm. Para DN20, las clases comunes son 150, 300, 600, 900, 1500 y 2500 libras.
• DIN EN 1092-1: Norma europea que define bridas circulares en acero. Para DN20, los tipos más usados son tipo 01 (plana con cuello), tipo 11 (roscada) y tipo 13 (deslizante). Las presiones nominales van de PN6 a PN100.
• GB/T 9119: Estándar chino para bridas planas de acero, ampliamente utilizado en infraestructuras locales e internacionales.
• JIS B2220: Norma japonesa para bridas de acero, común en equipos asiáticos.

Forja Jianing fabrica bridas DN20 bajo estos cuatro sistemas, ofreciendo tablas de conversión dimensional para facilitar la sustitución en proyectos mixtos. Además, se proporciona certificado de material 3.1 (según EN 10204) con cada envío, detallando la composición química y propiedades mecánicas.

Criterios técnicos para la selección de brida DN20 forjada

No todas las aplicaciones requieren la misma especificación. Para acertar en la elección, se deben considerar los siguientes factores:

1. Material: Para ambientes corrosivos (ácidos débiles, cloruros) se recomienda acero inoxidable 316L; para vapor a alta temperatura, acero aleado como ASTM A182 F11; para servicios generales con agua o aceite, acero al carbono A105 es suficiente.
2. Presión de diseño: La presión nominal de la brida debe superar la presión máxima de operación incluyendo picos. En sistemas de 40 barg con golpe de ariete, una brida clase 600 (aprox. 100 barg) proporciona margen seguro.
3. Tipo de cara de junta: Cara plana (FF) para aplicaciones de baja presión; cara realzada (RF) para la mayoría de servicios; junta de anillo (RTJ) para altas presiones en clase 900 y superiores.
4. Acabado superficial: La rugosidad de la cara de junta debe ser adecuada para el tipo de junta: 125-250 micro pulgadas RMS para juntas espirales, 250-500 µpulg para juntas planas de PTFE.
5. Certificaciones adicionales: Si el proyecto requiere cumplir con NACE MR0175 para servicios ácidos, o con ATEX para atmósferas explosivas, la brida debe fabricarse con materiales y procesos validados. Forja Jianing ofrece estos certificados bajo pedido.

Aplicaciones reales y casos de éxito con brida DN20 forjada

La versatilidad de la brida DN20 forjada la convierte en un componente presente en múltiples sectores. A modo de ejemplo, en una planta petroquímica de Tamaulipas, México, se instalaron 450 bridas DN20 forjadas clase 150 en acero inoxidable 304L para una línea de distribución de nitrógeno. Tras tres años de operación continua a 15 barg y 40 °C, no se registró ninguna fuga ni deformación, mientras que en una línea similar con bridas fundidas se habían presentado microfugas anuales. Otro caso: en un sistema de climatización de un hospital en Santiago de Chile, se utilizaron bridas DN20 forjadas PN40 en acero al carbono para conectar tuberías de agua caliente a 120 °C. Las pruebas de presión hidrostática a 1,5 veces la presión nominal se superaron sin incidentes, y el mantenimiento preventivo se redujo en un 25 % gracias a la estabilidad dimensional de las piezas. Forja Jianing también suministra bridas DN20 forjadas para proyectos de energías renovables, como en plantas de hidrógeno verde donde se requiere estanqueidad absoluta en conexiones de alta presión. Estos casos demuestran que la inversión en una brida forjada se amortiza rápidamente al minimizar paradas no programadas y costes de reparación.

Mantenimiento, instalación y vida útil esperada

Una brida DN20 forjada bien instalada puede superar los 20 años de servicio en condiciones normales. Para maximizar su vida útil, se recomienda:

• Utilizar pernos de alta resistencia (grado 8.8 o superior) lubricados con grasa de molibdeno para evitar el gripado.
• Aplicar un par de apriete gradual y cruzado, siguiendo las especificaciones del fabricante (por ejemplo, 30-40 Nm para bridas DN20 clase 150).
• Verificar la alineación antes del apriete final para evitar tensiones adicionales.
• En servicios cíclicos térmicos, se aconseja un re-apriete después del primer ciclo de calentamiento.
• Inspeccionar periódicamente la cara de junta y la rosca (si es roscada) para detectar corrosión o desgaste.

Forja Jianing proporciona instrucciones detalladas de instalación con cada pedido, así como asistencia técnica a distancia para resolver dudas sobre selección o montaje.

Tendencias del mercado de bridas forjadas en 2026

El sector de componentes forjados para tuberías experimenta un crecimiento sostenido del 4,5 % anual impulsado por la expansión de infraestructuras energéticas, la modernización de plantas de procesos y la demanda de materiales más ligeros pero resistentes. En 2026, se observan tres tendencias clave:

• Digitalización de la calidad: Cada vez más empresas exigen informes digitales con datos de trazabilidad en blockchain. Forja Jianing ya implementa un sistema de etiquetado QR que permite al cliente consultar en línea el certificado de material y los resultados de ensayos no destructivos de cada brida.
• Materiales con baja huella de carbono: Se están desarrollando aceros forjados producidos con energías renovables y procesos de reciclado. Forja Jianing ofrece opciones de acero con un 70 % de contenido reciclado certificado, reduciendo la huella de carbono sin comprometer propiedades.
• Personalización de series pequeñas: Las plataformas de manufactura ágil permiten fabricar lotes de 10 a 100 bridas DN20 con especificaciones especiales (material, cara de junta, tolerancias ajustadas) en plazos de entrega reducidos.

Estas tendencias refuerzan la importancia de contar con un proveedor experto que no solo fabrique, sino que asesore técnicamente. Ese es el valor diferencial que Forja Jianing aporta a cada proyecto.

Conclusión: por qué la brida DN20 forjada es la elección inteligente

En un entorno industrial donde la fiabilidad y la eficiencia marcan la rentabilidad, la brida DN20 forjada se consolida como el conector óptimo para sistemas de tuberías de mediano calibre. Su proceso de fabricación elimina defectos internos, su resistencia mecánica supera a otras alternativas y su cumplimiento normativo asegura la compatibilidad internacional. Ya sea en plantas petroquímicas, sistemas de vapor, instalaciones de climatización o líneas de hidrógeno, esta pieza ofrece un rendimiento predecible y de larga duración. Forja Jianing, con más de quince años de experiencia en forja de precisión, produce bridas DN20 forjadas bajo los más estrictos controles de calidad, con trazabilidad completa y certificación de materiales. La compañía entiende que cada aplicación es única, por lo que brinda asesoramiento técnico personalizado y plazos de entrega ajustados. Al elegir una brida forjada DN20 de Forja Jianing, el cliente no solo adquiere un componente, sino una garantía de operación continua y menor coste total de propiedad. (咨询热线：176 9623 6479)
