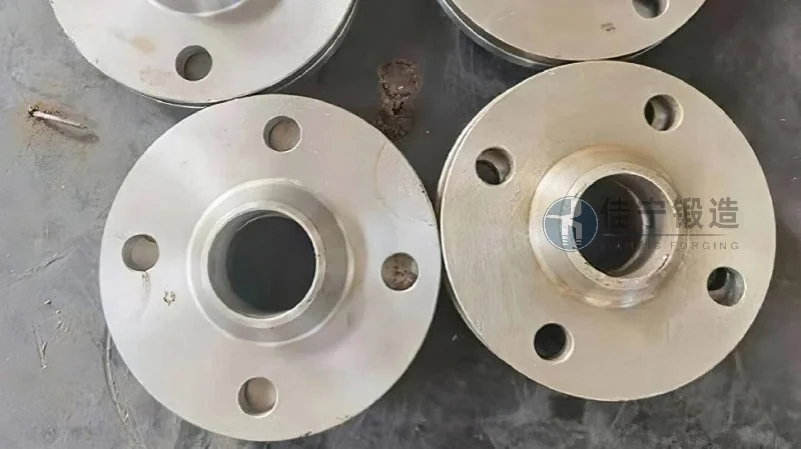

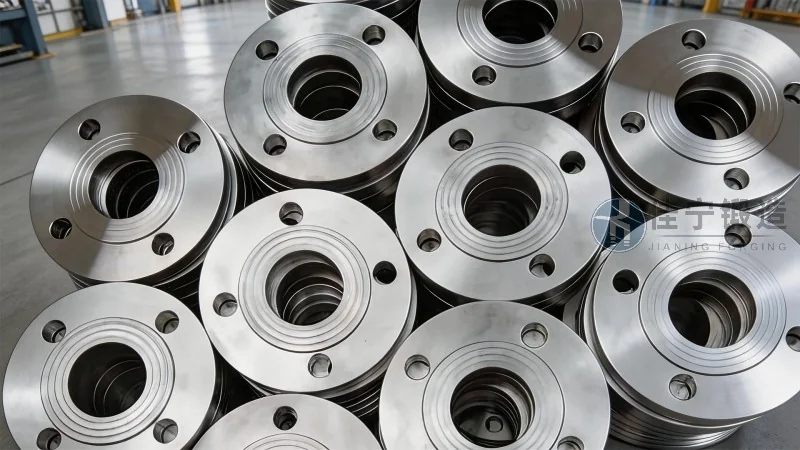

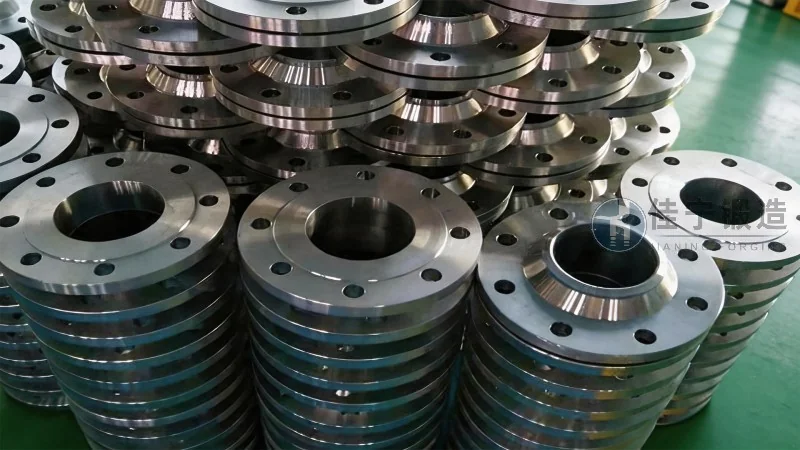

Producto de brida 16MnR forjada: introducción y características ventajosas

En el ámbito de la industria pesada y la ingeniería de procesos, la selección de componentes de conexión para tuberías y equipos a presión es una decisión técnica que impacta directamente en la seguridad operativa, la vida útil del sistema y la eficiencia del mantenimiento. Entre estos componentes, la brida forjada ocupa un lugar central como elemento de unión, y cuando se fabrica en acero 16MnR, sus prestaciones se potencian de forma notable para aplicaciones exigentes. Este artículo ofrece un análisis técnico detallado sobre la brida forjada en 16MnR, abordando desde su composición metalúrgica hasta sus ventajas diferenciales en entornos de alta presión y temperatura media, con el objetivo de proporcionar a ingenieros, proyectistas y responsables de compras una guía útil y rigurosa para la selección de estos componentes críticos.

El acero 16MnR, también conocido como 16MnDR en normas más recientes, es un acero al carbono-manganeso de alta calidad, diseñado específicamente para la fabricación de recipientes a presión y componentes de calderería. Su designación "16MnR" indica un contenido de carbono alrededor del 0,16% y la presencia de manganeso como elemento de aleación principal, con la 'R' haciendo referencia a su idoneidad para recipientes a presión (del inglés "pressure vessel"). Esta composición le confiere una combinación equilibrada de resistencia mecánica, tenacidad y soldabilidad, características esenciales para bridas que deben soportar cargas cíclicas, diferencias térmicas y medios corrosivos moderados. En la práctica industrial, la elección del 16MnR frente a aceros al carbono convencionales como el Q235 o el A105 marca una diferencia sustancial en la capacidad de soportar condiciones de servicio más severas sin incrementar de forma desproporcionada el coste del material.

Composición química y propiedades mecánicas del acero 16MnR

Para comprender las ventajas de la brida forjada en 16MnR, es necesario analizar primero su base metalúrgica. La composición química típica del 16MnR incluye un contenido de carbono (C) entre 0,12% y 0,20%, manganeso (Mn) entre 1,20% y 1,60%, silicio (Si) entre 0,20% y 0,55%, y límites estrictos para fósforo (P) y azufre (S), generalmente por debajo de 0,025% cada uno. Esta formulación proporciona una resistencia a la tracción que oscila entre 510 MPa y 640 MPa, con un límite elástico mínimo de 345 MPa para espesores hasta 16 mm, valores que descienden ligeramente en espesores mayores según la norma GB/T 713. La tenacidad al impacto, especialmente a bajas temperaturas, es otro punto fuerte: el 16MnR puede garantizar valores de energía absorbida de al menos 31 J a -20 °C, lo que lo hace adecuado para aplicaciones en climas fríos o servicios criogénicos moderados.

Estas propiedades se traducen directamente en ventajas para la brida forjada. Una mayor resistencia mecánica permite reducir el peso del componente para una misma presión de diseño, facilitando el montaje y reduciendo la carga sobre las tuberías adyacentes. La tenacidad mejorada minimiza el riesgo de fractura frágil en condiciones de arranque o parada de planta, momentos en los que las tensiones térmicas pueden ser especialmente críticas. Además, la soldabilidad del 16MnR es muy buena, siempre que se sigan procedimientos adecuados de precalentamiento y tratamiento térmico post-soldadura, lo que facilita la integración de la brida en sistemas complejos sin comprometer la integridad de la unión.

Proceso de forja: cómo se potencian las propiedades del material

No basta con elegir un buen material; el proceso de fabricación es igualmente determinante para el rendimiento final de la brida. La forja es un proceso de conformado por deformación plástica que ofrece ventajas estructurales frente a otros métodos como el fundición o el mecanizado a partir de placa. Durante la forja, el material se calienta a una temperatura controlada, generalmente entre 1100 °C y 1200 °C para el 16MnR, y se somete a presión mediante martillos o prensas hidráulicas para darle la forma deseada. Este proceso refina la estructura granular del acero, rompiendo las dendritas de colada y orientando las fibras del material en dirección al flujo de deformación, lo que mejora la resistencia direccional y la tenacidad del componente final.

En el caso específico de las bridas, la forja permite obtener una distribución homogénea de las propiedades mecánicas en todo el volumen de la pieza, especialmente en zonas críticas como el cuello (en bridas de cuello soldable) o la cara de junta. La ausencia de porosidad, inclusiones y defectos internos típicos de la fundición es una ventaja decisiva para aplicaciones de alta presión, donde una microfisura interna podría derivar en una fuga catastrófica. Forja Jianing, como fabricante especializado, aplica controles de proceso rigurosos que incluyen la monitorización continua de la temperatura de forja, la relación de deformación por pasada y el enfriamiento controlado, garantizando que cada brida forjada en 16MnR cumpla con los requisitos de las normas aplicables, como ASME B16.5, EN 1092-1 o GB/T 9119 según la especificación del cliente.

Ventajas técnicas de la brida forjada 16MnR en aplicaciones de presión

La combinación del acero 16MnR con el proceso de forja genera una serie de ventajas técnicas que la convierten en una opción preferente para múltiples sectores industriales. Estas ventajas pueden agruparse en varios aspectos clave:

• Resistencia a la presión y a la temperatura: Las bridas forjadas en 16MnR pueden operar de manera fiable en rangos de presión desde 1,0 MPa hasta 25 MPa (Clase 150 a Clase 1500 según ASME), y en temperaturas de servicio que van desde -20 °C hasta 400 °C, cubriendo la mayoría de las aplicaciones en refinerías, plantas químicas y centrales térmicas. La resistencia a la fluencia a temperaturas medias es superior a la de aceros al carbono estándar, lo que reduce el riesgo de deformación permanente en juntas sometidas a ciclos térmicos.
• Estanqueidad y fiabilidad de la junta: La superficie de la cara de junta, obtenida mediante mecanizado de precisión tras la forja, alcanza rugosidades superficiales de Ra 3,2 µm o inferiores, lo que garantiza un sellado eficaz con juntas de espiral metálica, juntas de grafito o juntas de PTFE, minimizando las emisiones fugitivas y las pérdidas de producto.
• Resistencia a la fatiga y a la corrosión bajo tensión: La estructura fibrosa y homogénea de la brida forjada mejora su comportamiento frente a cargas cíclicas, un factor crítico en sistemas sometidos a pulsaciones de presión o vibraciones mecánicas. Además, el contenido controlado de azufre y fósforo en el 16MnR reduce la susceptibilidad a la corrosión bajo tensión en ambientes con H₂S o CO₂, siempre que se respeten los límites de dureza recomendados por la norma NACE MR0175/ISO 15156 para servicios agrios.
• Facilidad de soldadura en campo: El bajo carbono equivalente (CEV) del 16MnR, típicamente entre 0,35% y 0,45%, facilita la soldadura en obra sin necesidad de precalentamiento excesivo ni tratamientos térmicos post-soldadura complejos, lo que agiliza los plazos de instalación y reduce los costes de montaje. Este aspecto es especialmente valorado en proyectos de mantenimiento y ampliación de plantas existentes, donde los tiempos de parada son limitados.

Un ejemplo representativo de su aplicación se encuentra en los sistemas de tuberías de vapor de media presión en plantas de generación térmica, donde las bridas forjadas en 16MnR de Forja Jianing han demostrado un rendimiento fiable durante más de una década de servicio continuo, con inspecciones periódicas que confirman la ausencia de defectos significativos. En otra aplicación, en una planta petroquímica del sudeste asiático, se instalaron más de 800 bridas de este material en un sistema de manejo de hidrocarburos ligeros, operando a 6,4 MPa y 350 °C, sin incidentes de fuga en los primeros cinco años de operación.

Normas técnicas y criterios de selección para bridas forjadas 16MnR

La selección de una brida forjada en 16MnR debe realizarse conforme a las normas técnicas aplicables, que definen dimensiones, tolerancias, presiones de diseño y métodos de ensayo. Las normas más utilizadas a nivel global incluyen:

• ASME B16.5: Especifica bridas para tuberías de hasta 24 pulgadas (DN 600) en clases de presión desde 150 hasta 2500. Para 16MnR, se aplican los mismos rangos de presión que para acero al carbono ASTM A105, pero con mejores prestaciones a temperatura media.
• EN 1092-1: Norma europea que define bridas circulares para tuberías, con tipos como PN 10, PN 16, PN 25, PN 40 y PN 63. Las bridas forjadas en 16MnR bajo esta norma son habituales en proyectos de ingeniería en Europa y Oriente Medio.
• GB/T 9119 y GB/T 9124: Normas chinas que cubren bridas de acero al carbono y aleado para aplicaciones generales y de recipientes a presión, siendo las más utilizadas en el mercado asiático. El 16MnR se recoge específicamente en la norma GB/T 713 para chapas de recipientes a presión, y su uso en bridas está ampliamente aceptado.

Al seleccionar una brida forjada 16MnR, es fundamental verificar que el fabricante aporta la documentación técnica completa: certificado de calidad del material con composición química y propiedades mecánicas, informe de ensayos no destructivos (ultrasonidos, partículas magnéticas o líquidos penetrantes según la clase de brida), y marcado permanente según la norma aplicable. Forja Jianing proporciona esta documentación con cada lote de bridas, garantizando la trazabilidad desde la colada del acero hasta el producto final. Además, para aplicaciones críticas, es recomendable solicitar ensayos adicionales como impacto Charpy a baja temperatura, medición de dureza Brinell o comprobación dimensional mediante coordenadas tridimensionales, especialmente cuando las bridas se destinan a servicios agrios o a presiones elevadas.

Aplicaciones sectoriales y casos de uso representativos

La versatilidad de la brida forjada en 16MnR la hace adecuada para un amplio espectro de sectores industriales. En la industria petroquímica, se utiliza en tuberías de proceso que transportan crudo, gas natural, productos intermedios y finales, así como en sistemas de vapor, agua de refrigeración y aire comprimido. En refinerías, las bridas en 16MnR son comunes en unidades de destilación, hidrotratamiento y reformado catalítico, donde las condiciones de presión y temperatura requieren componentes fiables y duraderos. En plantas de generación de energía, tanto térmica como nuclear (en aplicaciones no críticas para seguridad), estas bridas se emplean en circuitos de vapor principal, agua de alimentación y sistemas auxiliares.

En el sector de oil & gas, especialmente en instalaciones en tierra firme (onshore), las bridas forjadas 16MnR son una solución equilibrada entre prestaciones y coste, ofreciendo una vida útil prolongada incluso en ambientes con cierto contenido de H₂S, siempre que se mantenga la dureza por debajo de 22 HRC según las directrices de NACE. En plantas químicas de producción de fertilizantes, metanol y ácido acético, estas bridas soportan medios corrosivos moderados y temperaturas de hasta 350 °C sin degradación significativa. Un caso de estudio relevante es el de una planta de urea en América Latina, donde se reemplazaron las bridas originales en acero al carbono convencional por bridas forjadas en 16MnR de Forja Jianing, logrando un incremento del 40% en el intervalo entre paradas de mantenimiento gracias a la mejora en la resistencia a la corrosión bajo tensión y a la fatiga térmica.

En el ámbito de la minería y el procesamiento de minerales, las bridas 16MnR se utilizan en tuberías de lodos, pulpas y soluciones de lixiviación, donde la resistencia a la abrasión moderada y la facilidad de reemplazo son aspectos valorados. Incluso en la industria alimentaria y farmacéutica, cuando se requiere una superficie interior pulida y una limpieza frecuente, estas bridas pueden suministrarse con acabados especiales que cumplen con los requisitos de higiene del sector, siempre que se seleccione el tipo de junta adecuado y se eviten espacios muertos en el diseño.

Criterios de calidad y control en la fabricación de bridas forjadas

Forja Jianing aplica un sistema de gestión de calidad basado en la norma ISO 9001, complementado con procedimientos específicos para la fabricación de bridas forjadas en aceros especiales. El proceso comienza con la verificación de la materia prima, asegurando que cada lote de acero 16MnR procede de acerías cualificadas y cuenta con el certificado de ensayo correspondiente. Durante el corte y calentamiento de los tochos, se controla la temperatura en hornos de tratamiento térmico con registros continuos para evitar sobrecalentamientos que puedan degradar la microestructura. La forja se realiza en prensas hidráulicas de capacidad controlada, con matrices diseñadas para minimizar las rebabas y optimizar el flujo de material, reduciendo así el mecanizado posterior y mejorando la eficiencia del proceso.

Tras la forja, las piezas pasan por un tratamiento térmico de normalizado o templado y revenido, según las especificaciones del cliente y los requisitos de la norma aplicable. El normalizado a 880-920 °C seguido de enfriamiento al aire homogeniza la estructura y refina el grano, mientras que el revenido a 600-650 °C alivia tensiones internas y ajusta las propiedades mecánicas al rango deseado. Posteriormente, se realiza el mecanizado en centros de control numérico (CNC) que garantizan tolerancias dimensionales de hasta ±0,1 mm en las caras de junta y ±0,5 mm en el diámetro exterior, dependiendo del tamaño y la norma. Los ensayos no destructivos son parte integral del proceso: cada brida se somete a inspección visual, medición dimensional y, según la clase, a ultrasonidos para detectar defectos internos, partículas magnéticas para grietas superficiales y líquidos penetrantes en zonas de difícil acceso.

La trazabilidad es un pilar de la calidad: cada pieza se marca con un código único que permite identificar el lote de acero, la fecha de fabricación, los resultados de los ensayos y el operador responsable. Esta información se registra en una base de datos accesible para el cliente, facilitando la gestión de activos y las inspecciones periódicas durante la vida útil de la brida. Para proyectos que requieren certificación por terceras partes, como TÜV, DNV o Bureau Veritas, Forja Jianing coordina las auditorías y ensayos adicionales necesarios, asegurando la conformidad con los requisitos contractuales y normativos.

Perspectivas de mercado y tendencias tecnológicas hacia 2026

El mercado global de bridas forjadas está experimentando una evolución impulsada por varios factores que configurarán la demanda hacia 2026. Por un lado, el incremento de proyectos de infraestructura energética, especialmente en regiones como Oriente Medio, el sudeste asiático y África, está generando una demanda sostenida de componentes de conexión para tuberías de petróleo, gas y productos químicos. Por otro lado, la creciente atención a la reducción de emisiones fugitivas en la industria de proceso está llevando a los operadores a exigir bridas con mejores prestaciones de sellado y mayor fiabilidad a largo plazo, lo que favorece a los materiales de calidad superior como el 16MnR frente a opciones más económicas pero menos duraderas.

En el ámbito tecnológico, se observa una tendencia hacia la estandarización de diseños y la digitalización de la documentación técnica. La adopción de gemelos digitales y sistemas de gestión de activos basados en BIM (Building Information Modeling) requiere que los fabricantes proporcionen modelos 3D precisos de sus bridas, con todos los parámetros geométricos y de material asociados. Forja Jianing ya ofrece modelos paramétricos de sus bridas forjadas en 16MnR para las normas más habituales, facilitando la integración en los flujos de trabajo de ingeniería de sus clientes. Además, la creciente demanda de sostenibilidad está impulsando a los fabricantes a optimizar sus procesos para reducir el consumo energético y las emisiones de CO₂, aspectos en los que la forja, al ser un proceso cercano a la forma final (near-net shape), ofrece ventajas frente a la fundición o el mecanizado intensivo.

En resumen, la brida forjada en acero 16MnR representa una solución técnica madura y fiable para las necesidades de conexión en sistemas de presión media y alta, combinando resistencia, tenacidad, soldabilidad y coste competitivo. Su aplicación abarca desde refinerías y plantas químicas hasta centrales térmicas e instalaciones mineras, con un historial de servicio probado en condiciones exigentes. Para los profesionales que buscan un equilibrio entre prestaciones técnicas y viabilidad económica, este tipo de brida constituye una opción que merece una consideración detallada en la fase de diseño y selección de materiales. Con procesos de fabricación controlados, certificaciones de calidad y una trazabilidad completa, componentes como los que suministra Forja Jianing (咨询热线：176 9623 6479) ofrecen la confianza necesaria para integrarse en sistemas críticos donde la seguridad y la continuidad operativa son requisitos no negociables. La inversión en una brida forjada de calidad es, en definitiva, una inversión en la fiabilidad a largo plazo de toda la instalación.
