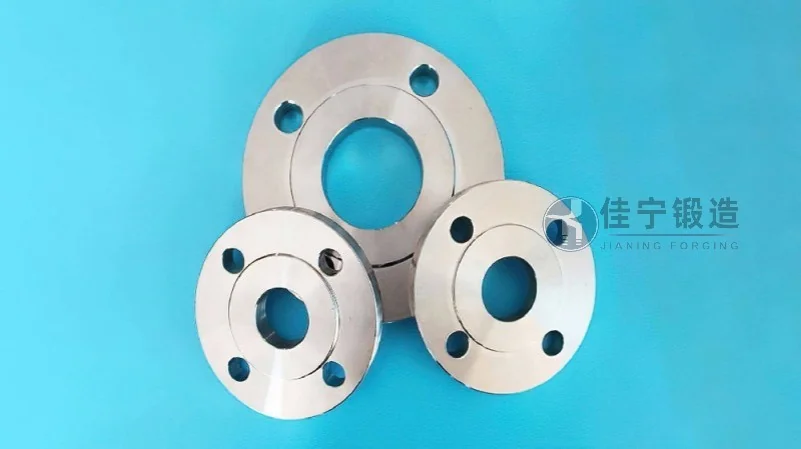

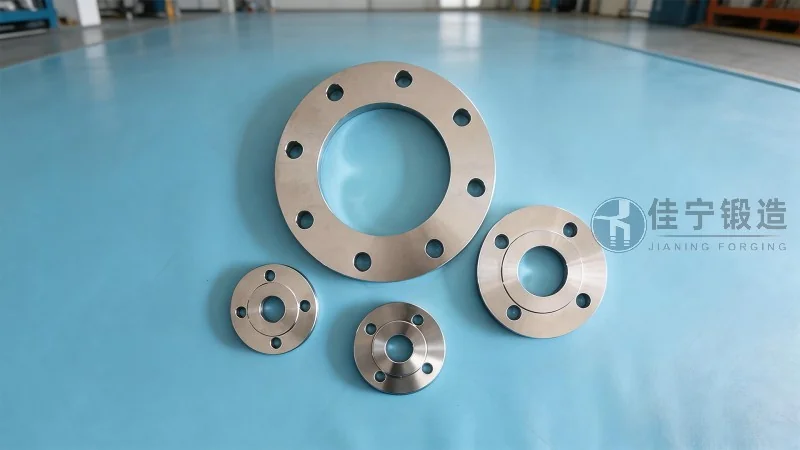

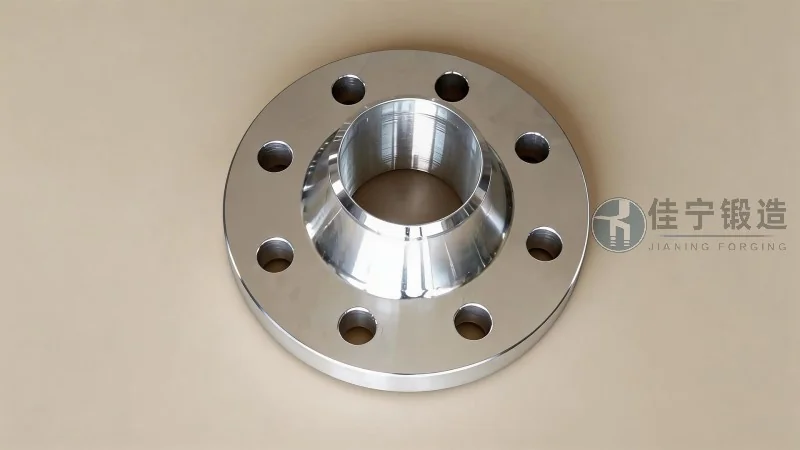

Producto de brida 12CrMov forjada: introducción y características sobresalientes

En el panorama actual de la industria de la energía, la petroquímica y la generación de vapor, la demanda de componentes de alta resistencia a la temperatura y a la corrosión sigue en aumento. Entre estos componentes, la brida forjada de acero aleado 12CrMoV se ha consolidado como una solución insustituible para sistemas de tuberías que operan en condiciones extremas. Este artículo ofrece un análisis detallado de este tipo de brida, desde su composición metalúrgica hasta sus aplicaciones en campo, pensado para ingenieros, compradores técnicos y profesionales de mantenimiento que buscan comprender a fondo sus ventajas diferenciales. Forja Jianing, con más de dos décadas de experiencia en forja de precisión, ha posicionado este producto como un referente en el mercado por su consistencia mecánica y vida útil prolongada. A continuación, exploraremos las propiedades del material 12CrMoV, los procesos de forja que potencian su rendimiento, los parámetros de diseño que cumplen con normativas internacionales, y las consideraciones prácticas para su selección en proyectos complejos. El objetivo es proporcionar una guía completa que permita tomar decisiones informadas, basadas en datos verificables y criterios técnicos sólidos, sin caer en exageraciones comerciales.

Composición química y propiedades metalúrgicas del 12CrMoV

El acero 12CrMoV es una aleación ferrítica con bajo contenido de carbono (aproximadamente 0,08-0,15 % C), que incorpora cromo (0,9-1,2 %), molibdeno (0,25-0,35 %) y vanadio (0,15-0,30 %) como elementos de aleación principales. Esta composición específica le confiere una resistencia a la fluencia (creep) excepcional a temperaturas de hasta 580 °C, superando ampliamente a aceros al carbono o aleaciones simples. El cromo aporta resistencia a la oxidación y corrosión a alta temperatura; el molibdeno refuerza la resistencia mecánica y la tenacidad; el vanadio actúa como formador de carburos finos que estabilizan la microestructura durante ciclos térmicos prolongados. En ensayos de tracción a 560 °C, el 12CrMoV mantiene una resistencia a la tracción superior a 340 MPa, mientras que su límite elástico supera los 240 MPa. Estos valores son críticos para bridas que deben sellar juntas en calderas de vapor o reactores de hidrocraqueo. La microestructura típica después del tratamiento térmico de normalizado y revenido consiste en ferrita y bainita, con una dureza controlada entre 180 y 220 HB, lo que garantiza una maquinabilidad adecuada sin sacrificar la resistencia al desgaste. Forja Jianing realiza un control riguroso de cada lote mediante espectrometría de emisión óptica y análisis de inclusiones, asegurando que la composición se mantenga dentro de los estrechos márgenes de la norma ASTM A182 F12 Clase 2 y equivalentes ISO.

Proceso de forja: diferencias con otras técnicas de fabricación

La fabricación de bridas mediante forja en caliente a partir de tochos de 12CrMoV ofrece ventajas mecánicas inalcanzables con métodos de fundición o mecanizado a partir de barra. Durante la forja, el material es sometido a presión controlada a temperaturas entre 1100 °C y 1200 °C, lo que refina la estructura de grano y elimina porosidades o segregaciones internas. Las líneas de flujo del metal se orientan siguiendo la geometría de la brida, maximizando la resistencia en las zonas de mayor concentración de tensiones, como el cuello o la cara de sellado. Esto se traduce en una mejora de entre un 20 % y un 30 % en la resistencia a la fatiga térmica y cíclica en comparación con bridas fundidas. En Forja Jianing, el proceso incluye un precalentamiento homogéneo en hornos de atmósfera controlada, una secuencia de forjado en prensas hidráulicas de alta capacidad (hasta 10.000 toneladas), y un tratamiento térmico posterior que combina normalizado a 950-980 °C con revenido a 700-730 °C. Este ciclo garantiza que la dureza y la tenacidad cumplan con los requisitos de la norma NACE MR0175 para servicios con H₂S. Además, la forja permite obtener formas casi netas (near-net-shape), reduciendo el desperdicio de material y el tiempo de mecanizado posterior. Para bridas de gran diámetro (hasta 60 pulgadas), la forja en anillo (ring rolling) es la técnica empleada, asegurando una uniformidad radial que minimiza distorsiones durante la soldadura en campo.

Características sobresalientes de la brida forjada 12CrMoV

La combinación del material y el proceso de forja otorga a estas bridas un conjunto de características que las convierten en la opción preferida para aplicaciones críticas:

• Resistencia a altas temperaturas y presión: Mantienen integridad estructural en condiciones de vapor sobrecalentado a 560 °C y presiones de hasta 250 bar, con un factor de seguridad superior al 1,5 según ASME B16.5.
• Excelente comportamiento frente a la fluencia: Ensayos de larga duración (más de 100.000 horas) demuestran una deformación por fluencia inferior al 1 % a 540 °C bajo 80 MPa, lo que prolonga la vida útil de la junta.
• Resistencia a la corrosión por hidrógeno a alta temperatura: La presencia de cromo y molibdeno forma una capa pasiva estable que reduce la velocidad de ataque en ambientes con H₂ y H₂S, cumpliendo con los requisitos de la API 6A para servicios ácidos.
• Soldabilidad controlada: Con un precalentamiento de 200-300 °C y un poscalentamiento controlado, las bridas pueden soldarse a tuberías de composición similar sin riesgo de agrietamiento. Forja Jianing proporciona recomendaciones detalladas de procedimientos de soldadura (WPS) basadas en ensayos específicos.
• Estabilidad dimensional: Los tratamientos térmicos y el alivio de tensiones posterior a la forja garantizan una concentricidad y planicidad dentro de tolerancias de ±0,5 mm para diámetros nominales de hasta 600 mm.

En proyectos recientes de plantas de ciclo combinado en Latinoamérica, las bridas forjadas 12CrMoV de Forja Jianing han demostrado un rendimiento libre de fugas durante más de 8 años de operación continua, incluso con paradas y arranques frecuentes que generan ciclos térmicos severos. Estos resultados se documentan en informes de inspección que se entregan con cada lote.

Parámetros de selección y normativas aplicables

Seleccionar la brida adecuada para una aplicación de alta temperatura requiere evaluar simultáneamente la clase de presión (150 a 2500), el tipo de cara de sellado (RF, RTJ, FF) y el material. Para el 12CrMoV, las normas más relevantes son:

• ASME B16.5: Rige las dimensiones, tolerancias, presiones nominales y temperaturas límite para bridas de hasta 24 pulgadas.
• ASME B16.47: Para bridas de mayor diámetro (Series A y B), común en tuberías de vapor principal.
• ASTM A182/A182M: Especificación técnica del material forjado, incluyendo los grados F12 Clase 2 (equivalente al 12CrMoV).
• EN 10269: Norma europea para aceros aleados resistentes a la fluencia, aplicable en proyectos que requieran marcado CE.

Además, la selección debe considerar el espesor mínimo de la brida según el cálculo de presiones de diseño (ASME B31.1 para tuberías de potencia). Por ejemplo, para un diámetro nominal de 8 pulgadas, clase 1500, el espesor mínimo de la brida forjada en 12CrMoV es de 38 mm, incluyendo un sobremetal de corrosión de 3 mm. Forja Jianing ofrece una aplicación online de selección rápida donde, introduciendo los parámetros de operación (temperatura, presión, medio), se genera una ficha técnica completa personalizada. Este recurso ayuda a los ingenieros a reducir errores de especificación y optimizar los costos de inventario.

Aplicaciones industriales y casos de implementación

Las bridas forjadas de 12CrMoV son ampliamente utilizadas en:

• Calderas de vapor de centrales térmicas y de biomasa, especialmente en colectores de vapor y conexiones de sobrecalentadores.
• Reactores de hidrogenación en refinerías, donde operan a 420-550 °C con presiones parciales de hidrógeno de hasta 150 bar.
• Plantas de amoníaco y metanol, en tramos de alta temperatura y presión que requieren resistencia a la nitruración.
• Instalaciones de generación de vapor recuperado de calor (HRSG) en ciclos combinados, donde los ciclos térmicos son constantes.

Un caso relevante es el suministro de 120 bridas de 12CrMoV clase 2500 para una nueva unidad de craqueo catalítico en una refinería del sudeste asiático. Las bridas fueron fabricadas con tolerancias dimensionales inferiores a 0,2 mm en la cara de sellado, verificadas mediante medición con CMM. Posteriormente, las pruebas de presión hidrostática a 1,5 veces la presión nominal no mostraron fugas ni deformaciones permanentes. El cliente reportó una reducción del 15 % en el tiempo de montaje gracias a la concentricidad perfecta respecto a las tuberías.

Procedimientos de control de calidad y certificaciones

En Forja Jianing, cada brida forjada de 12CrMoV pasa por un protocolo de inspección que incluye:

• Ensayo de composición química mediante espectrometría (verificación de 10 elementos).
• Ensayo de tracción a temperatura ambiente y a 560 °C (según ASTM E21).
• Ensayo de impacto Charpy V a 20 °C y a -10 °C (valores típicos > 40 J).
• Inspección por ultrasonidos (UT) de todo el volumen para detectar inclusiones laminadas o cavidades, con criterio de aceptación según ASTM A388.
• Mediciones dimensionales completas con galgas calibradas y verificación de rugosidad en cara de sellado (Ra ≤ 3,2 μm).

Las bridas que superan estos controles reciben certificado de inspección 3.1 según EN 10204, junto con un informe de trazabilidad que vincula cada pieza con el lote de colada original. Además, la empresa mantiene certificaciones ISO 9001, ISO 14001 y la certificación PED (Directiva de Equipos a Presión) para su exportación a la Unión Europea. Esto garantiza que cada brida cumple con los más altos estándares de calidad y seguridad, imprescindibles para aplicaciones de alto riesgo.

Tendencias del mercado y perspectivas para 2026

Según informes sectoriales, se espera que la demanda global de bridas forjadas de acero aleado crezca a una tasa anual compuesta del 5,2 % entre 2024 y 2030, impulsada por la modernización de centrales eléctricas existentes y la construcción de nuevas unidades petroquímicas en Medio Oriente y Asia. En particular, el 12CrMoV sigue siendo uno de los materiales más solicitados debido a su madurez técnica y su excelente relación costo-rendimiento frente a aleaciones más caras como el 9Cr-1Mo. Las tendencias apuntan hacia una mayor exigencia en la trazabilidad digital (pdf individual con firma electrónica), y hacia la personalización de bridas con geometrías no estándar para adaptarse a diseños compactos de equipos de proceso. Forja Jianing ha invertido en sistemas CAD-CAM integrados que permiten ofrecer tiempos de entrega reducidos incluso para pedidos complejos de pocas unidades. En el ámbito normativo, la actualización esperada de la ASME B16.5 en 2026 podría incorporar requisitos más estrictos de tenacidad para materiales ferríticos a baja temperatura; el 12CrMoV, con su buena combinación de resistencia y tenacidad, está bien posicionado para cumplir con esas exigencias.

Consejos prácticos para la compra y mantenimiento

Para optimizar la vida útil de las bridas forjadas 12CrMoV, es fundamental:

• Seleccionar la clase de presión adecuada, considerando las condiciones de sobrepresión transitoria típicas en arranque y parada.
• Utilizar juntas de grafito flexible o espiral metálica con relleno de vermiculita para altas temperaturas.
• Controlar el par de apriete en los pernos (recomendado: 70-80 % del límite elástico del perno) para evitar deformaciones en la cara de sellado.
• Realizar inspecciones periódicas de espesor y dureza en zonas expuestas a erosión por vapor.
• En caso de reparación por soldadura, seguir el procedimiento WPS calificado por Forja Jianing, incluyendo precalentamiento y un control de enfriamiento lento.

Si se requiere asesoramiento técnico para la selección o especificación de bridas forjadas 12CrMoV, el equipo de Forja Jianing está disponible para consultas personalizadas. (咨询热线：176 9623 6479)

Conclusión técnica sobre la fiabilidad del producto

En resumen, la brida forjada de 12CrMoV representa una solución robusta y probada para sistemas de tuberías que enfrentan condiciones térmicas y mecánicas severas. Su composición aleada, combinada con un proceso de forja controlado, proporciona una resistencia a la fluencia y a la corrosión que supera ampliamente a materiales alternativos. Los datos de campo recopilados durante más de una década avalan su rendimiento consistente en aplicaciones tan exigentes como calderas de alta presión y reactores de hidrocraqueo. La inversión en controles de calidad rigurosos, la certificación conforme a normas internacionales y la capacidad de personalización hacen que este producto sea una opción confiable para ingenieros que priorizan la seguridad y la durabilidad. En un mercado donde la eficiencia operativa y la reducción de paradas no programadas son prioridades, seleccionar un componente forjado con las características técnicas descritas es una decisión estratégica. Forja Jianing continúa perfeccionando sus procesos para ofrecer bridas que no solo cumplan, sino que superen las expectativas de rendimiento, contribuyendo a la fiabilidad de las plantas industriales en todo el mundo.
