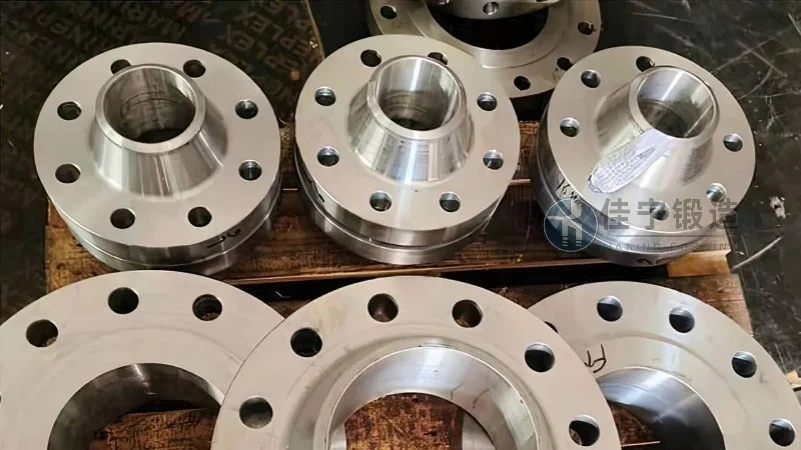

Producto de brida plana forjada: descripción general y aspectos clave

Las bridas planas forjadas constituyen un componente esencial en los sistemas de tuberías industriales, especialmente en sectores como el petróleo, gas, petroquímica, generación de energía y tratamiento de aguas. Su diseño simple pero robusto permite una conexión segura entre tuberías, válvulas y equipos, facilitando el desmontaje y mantenimiento sin comprometer la estanqueidad del sistema. En un contexto donde la demanda energética global sigue creciendo y los proyectos de infraestructura se expanden hacia regiones con condiciones operativas cada vez más exigentes, la elección de bridas de alta calidad se vuelve crítica. Para el año 2026, se estima que el mercado global de bridas forjadas supere los 9.200 millones de dólares, impulsado por la renovación de refinerías, la construcción de plantas químicas y el desarrollo de proyectos de energía renovable que requieren sistemas de tuberías resistentes. Dentro de este panorama, la brida plana forjada destaca por su versatilidad, bajo costo relativo y facilidad de instalación, siendo una solución ampliamente adoptada en aplicaciones de media y baja presión. Sin embargo, su rendimiento depende en gran medida del proceso de fabricación, la selección de materiales y el cumplimiento de normativas internacionales. Comprender a fondo estos aspectos no solo ayuda a los ingenieros y compradores a tomar decisiones informadas, sino que también previene fallos catastróficos que pueden derivar en pérdidas económicas y riesgos de seguridad. Este artículo ofrece una visión integral sobre las bridas planas forjadas, cubriendo desde los fundamentos técnicos hasta las tendencias de la industria, con el objetivo de aportar conocimiento práctico que facilite la selección, especificación y adquisición de estos componentes críticos.

Definición y características técnicas de la brida plana forjada

Una brida plana forjada, también conocida como brida de cara plana o brida tipo slip-on en algunas clasificaciones, es un elemento de conexión que se fabrica mediante un proceso de forja en caliente, donde el acero se calienta a temperaturas elevadas y se deforma mecánicamente para lograr una estructura granular uniforme y libre de porosidades. A diferencia de las bridas fundidas, las bridas forjadas presentan una mayor resistencia mecánica, mejor tenacidad y una capacidad superior para soportar ciclos de presión y temperatura. La cara plana de este tipo de brida permite un contacto directo con la superficie de la brida opuesta, generalmente utilizando una junta plana o anillo de sellado. Su diseño simplificado la hace ideal para sistemas donde la presión nominal no supera los 150 libras por pulgada cuadrada (Class 150) o su equivalente en el sistema métrico PN16, aunque también pueden fabricarse para presiones superiores mediante selección adecuada de materiales y espesores. Las dimensiones estándar siguen normativas como ASME B16.5 para bridas de acero, EN 1092-1 para el mercado europeo y GOST 12820 en la región de la Comunidad de Estados Independientes. Los diámetros nominales van desde 15 mm (1/2 pulgada) hasta 600 mm (24 pulgadas) en configuraciones habituales, aunque bajo pedido especial se pueden lograr tamaños mayores.

Materiales empleados en la fabricación de bridas planas forjadas

La selección del material es uno de los factores determinantes para el comportamiento de la brida en servicio. Los aceros al carbono, como el ASTM A105, son los más comunes para aplicaciones generales a temperaturas moderadas (hasta 425 °C) y en medios no corrosivos. Para entornos corrosivos o de alta temperatura, se recurre a aceros inoxidables austeníticos como ASTM A182 F304, F316 y F321, que ofrecen excelente resistencia a la oxidación y a ácidos débiles. En la industria petroquímica y de refinación, las aleaciones de baja aleación como ASTM A182 F11 (1.25% Cr, 0.5% Mo) y F22 (2.25% Cr, 1% Mo) son ampliamente utilizadas para servicios con hidrógeno y temperaturas de hasta 600 °C. Asimismo, para aplicaciones criogénicas (por debajo de -45 °C), se emplean aceros inoxidables austeníticos con contenido de níquel estabilizado, como el 304L y 316L, que mantienen su tenacidad a bajas temperaturas. Cada material debe cumplir con requisitos de composición química, propiedades mecánicas y tratamientos térmicos especificados en las normas correspondientes. La trazabilidad de los materiales, desde la colada hasta el producto terminado, es un aspecto crítico que garantiza la fiabilidad del componente en servicio.

Proceso de forja y control de calidad

La fabricación de una brida plana forjada comienza con la selección de un tocho de acero de calidad certificada. Este se calienta en un horno de inducción o de gas hasta la temperatura de forja (típicamente entre 1100 °C y 1250 °C, según el material) y se somete a un proceso de martillado o prensado hidráulico que consolida el material, elimina inclusiones y refina la estructura dendrítica. Tras la forja, la pieza se somete a un tratamiento térmico de normalizado o recocido para aliviar tensiones internas y optimizar las propiedades mecánicas. Posteriormente, la superficie se mecaniza con precisión para lograr los diámetros, espesores y acabados superficiales requeridos por la norma. Los controles de calidad incluyen ensayos no destructivos como ultrasonido, partículas magnéticas y líquidos penetrantes, así como pruebas destructivas de tracción, dureza e impacto. Además, las bridas destinadas a servicios críticos deben superar pruebas de presión hidrostática y, en algunos casos, ensayos de fuga. La certificación ISO 9001, la homologación por parte de organismos como API o TÜV, y el cumplimiento de la directiva europea 2014/68/EU (PED) son requisitos habituales que garantizan la conformidad del producto. En este sentido, contar con un fabricante que integre todas estas etapas bajo un mismo techo —como es el caso de Forja Jianing— permite un control exhaustivo de cada fase, desde la materia prima hasta la expedición.

Normativa y estándares aplicables

El diseño dimensional, las presiones de trabajo y las pruebas de las bridas planas forjadas están regulados por diversas normas internacionales. La ASME B16.5 es la referencia más difundida en América y gran parte de Asia, cubriendo presiones nominales desde Class 150 hasta Class 2500. En Europa, la norma EN 1092-1 define las series de presiones PN (PN6, PN10, PN16, PN25, PN40, etc.) y los tipos de bridas. Para aplicaciones en la industria del petróleo, la API 605 (actualmente retirada pero aún utilizada) y la API 6A para equipos de boca de pozo también son relevantes. En el ámbito ruso, la GOST 12820 establece dimensiones para bridas planas de acero. Es importante señalar que, aunque las bridas planas forjadas se asocian comúnmente con presiones bajas, gracias a la forja y a la elección de materiales adecuados es posible fabricarlas para presiones intermedias, siempre que se verifique el espesor mínimo requerido según el código de diseño aplicable (ASME B16.5 o EN 1092-1). La selección de la junta también debe ser coherente: para bridas de cara plana, las juntas planas de elastómero, fibra o metal expandido son las más comunes, y su compresión debe ser controlada para evitar deformaciones excesivas.

Aplicaciones típicas y sectores de uso

Las bridas planas forjadas se emplean en una amplia variedad de instalaciones, desde sistemas de agua potable hasta plantas petroquímicas complejas. En el sector de petróleo y gas, se utilizan en líneas de transporte de crudo, gas natural y productos refinados, especialmente en estaciones de bombeo, tanques de almacenamiento y cabezales de pozos. En la industria química, son ideales para tuberías que transportan ácidos, álcalis y disolventes cuando se selecciona el material resistente adecuado. Las plantas de generación de energía, tanto térmicas como nucleares, requieren bridas forjadas para sus circuitos de vapor, agua de alimentación y sistemas de refrigeración. Asimismo, en el sector de alimentos y bebidas se utilizan bridas de acero inoxidable con acabado sanitario para cumplir con las normas de higiene. La construcción naval y las plataformas offshore también demandan bridas planas forjadas con certificación según las sociedades de clasificación (DNV, ABS, Lloyd's). En todos estos casos, la fiabilidad de la unión bridada depende no solo de la brida en sí, sino también de una correcta instalación que respete los pares de apriete recomendados y el uso de juntas adecuadas.

Tendencias del mercado y proyecciones para 2026

El mercado de bridas forjadas está experimentando cambios impulsados por la transición energética y la digitalización de los procesos industriales. Por un lado, el crecimiento de proyectos de energía renovable —como plantas solares térmicas y parques eólicos marinos— genera una demanda adicional de bridas resistentes a la corrosión y a la fatiga. Por otro, la modernización de refinerías y plantas químicas existentes, muchas de ellas con décadas de operación, requiere la reposición de componentes que ya no cumplen con los estándares actuales de seguridad y eficiencia. Según análisis recientes, se espera que la demanda de bridas de acero inoxidable y aleaciones especiales crezca a una tasa compuesta anual del 4,5% hasta 2026, mientras que el segmento de bridas de acero al carbono se mantendrá estable, con un enfoque en la reducción de costos logísticos y la optimización de inventarios. La tendencia hacia la fabricación aditiva (impresión 3D metálica) aún no ha alcanzado una madurez suficiente para competir con la forja en términos de costo y propiedades mecánicas, aunque se investiga su aplicación en prototipos y piezas de geometría compleja. En este contexto, la capacidad de ofrecer plazos de entrega cortos, flexibilidad en tamaños no estándar y certificaciones internacionales se convierte en un factor diferenciador clave para los fabricantes.

Criterios de selección y buenas prácticas en la adquisición

Elegir la brida plana forjada adecuada para un proyecto requiere considerar múltiples variables. En primer lugar, la presión de diseño y la temperatura de operación determinan la clase de presión y el material base. A continuación, el fluido contenido define la necesidad de resistencia a la corrosión (por ejemplo, para agua de mar se requiere acero inoxidable dúplex, mientras que para hidrocarburos con H2S se exige acero con resistencia al agrietamiento por sulfuros). Las dimensiones de la tubería, el espaciado de los pernos y el tipo de junta deben coincidir con la brida correspondiente. Es recomendable verificar que el fabricante realice ensayos no destructivos al 100% de las bridas para servicios críticos, y que entregue un certificado de calidad según EN 10204 tipo 3.1 o 3.2. Además, la trazabilidad del lote, el marcado permanente (norma, material, presión, tamaño) y el embalaje adecuado para evitar daños durante el transporte son aspectos que no deben pasarse por alto. La experiencia demuestra que una inversión inicial ligeramente mayor en bridas de calidad forjada se amortiza con creces al reducir paradas no planificadas y costos de mantenimiento. Por ello, muchos ingenieros de proyectos prefieren trabajar con proveedores que ofrecen asesoría técnica personalizada, como Forja Jianing (咨询热线：176 9623 6479), que combina décadas de experiencia en forja con un profundo conocimiento de las normativas internacionales.

Forja Jianing: experiencia y compromiso con la calidad

Con una trayectoria consolidada en la fabricación de bridas forjadas, Forja Jianing ha desarrollado un sistema de producción integrado que abarca desde la fundición de acero hasta el mecanizado final. Sus instalaciones cuentan con prensas hidráulicas de alta capacidad, hornos de tratamiento térmico controlados por computadora y un laboratorio de pruebas acreditado. Cada brida plana forjada que sale de sus talleres cumple con los requisitos de las normas ASME, EN, GOST y API, y es sometida a rigurosos controles dimensionales y mecánicos. Un ejemplo reciente de aplicación exitosa fue el suministro de 12.000 bridas planas forjadas en acero inoxidable 316L para un proyecto de desalinización en Oriente Medio, donde se exigió una tolerancia dimensional de ±0,5 mm y certificación PED. Gracias a la planificación de la producción y a la experiencia en la gestión de grandes volúmenes, el pedido se entregó en ocho semanas, cumpliendo con los plazos del cliente. Además, Forja Jianing ofrece servicios de valor agregado como mecanizado de precisión, tratamiento superficial (galvanizado, fosfatado, niquelado) y embalaje para exportación. Su equipo técnico asesora a los clientes en la selección de materiales y en la optimización de las especificaciones para reducir costos sin comprometer la seguridad.

Consideraciones finales sobre el uso de bridas planas forjadas

La brida plana forjada sigue siendo una solución robusta y económica para conectar tuberías en aplicaciones de media y baja presión, siempre que se seleccione correctamente el material, se respeten las normas de diseño y se garantice una fabricación de calidad. En un mercado global cada vez más competitivo, donde los plazos de entrega y la fiabilidad del producto son decisivos, la elección de un socio fabricante con capacidad técnica, certificaciones internacionales y experiencia demostrada puede marcar la diferencia entre un proyecto exitoso y uno lleno de contratiempos. Para quienes buscan bridas planas forjadas que cumplan con los más exigentes estándares internacionales, Forja Jianing se posiciona como un proveedor de confianza, respaldado por una trayectoria de calidad constante y un enfoque centrado en el cliente. La ingeniería de detalle, el control de procesos y la atención personalizada son pilares que permiten ofrecer soluciones a medida, desde bridas estándar hasta series especiales para proyectos de gran envergadura. La seguridad, la durabilidad y la eficiencia de una instalación industrial comienzan con componentes bien diseñados y fabricados; por ello, invertir en bridas planas forjadas de calidad no es un gasto, sino una decisión estratégica para minimizar riesgos y maximizar la vida útil de los activos.
