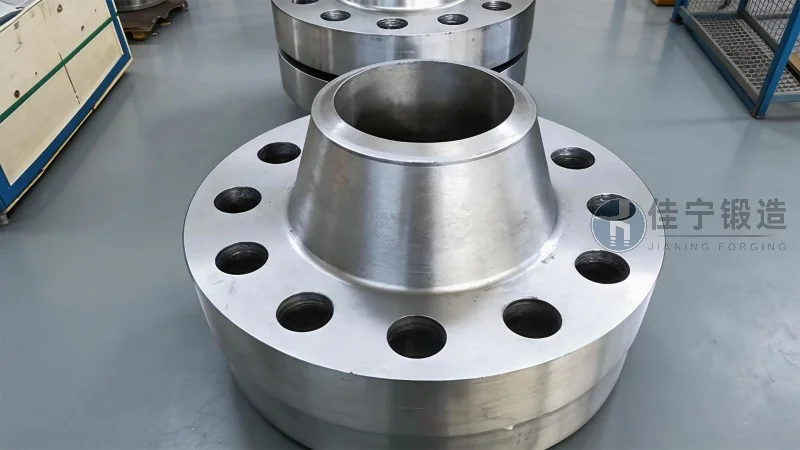

Producto de brida soldada a tope según normativa química forjada: descripción general y principales características

En la industria de la manufactura de componentes para tuberías, las bridas soldadas a tope forjadas bajo normativa química representan un elemento crítico para garantizar la seguridad, la estanqueidad y la durabilidad en sistemas de alta presión y temperatura. Este tipo de brida, fabricada mediante procesos de forja controlada, ofrece una resistencia mecánica superior y una estructura interna libre de porosidades, lo que la convierte en la opción preferida para sectores como el petroquímico, farmacéutico, de generación de energía y de procesamiento de gases industriales. En el siguiente artículo, se abordarán en detalle las características técnicas, los estándares de fabricación, los parámetros de selección y las ventajas operativas de este producto, con el objetivo de proporcionar a ingenieros, compradores y profesionales del mantenimiento una guía completa y actualizada. Además, se presentarán las tendencias del mercado hacia 2026, donde la demanda de bridas forjadas de alta integridad continúa en ascenso debido a la creciente necesidad de infraestructuras más seguras y eficientes. Forja Jianing, como fabricante especializado en bridas forjadas bajo normativa química, ha consolidado su experiencia en la producción de componentes que cumplen con los más rigurosos requisitos internacionales, combinando tecnología de forja avanzada con un estricto control de calidad. A lo largo de este texto, se explorarán tanto los fundamentos técnicos como las consideraciones prácticas para la correcta especificación y uso de estas bridas, asegurando que el lector obtenga información valiosa y accionable para sus proyectos.

Definición y contexto de las bridas soldadas a tope forjadas bajo normativa química

Las bridas soldadas a tope (también conocidas como bridas de cuello para soldar, o weld neck flanges) son componentes diseñados para unirse a la tubería mediante una soldadura a tope de penetración completa, lo que proporciona una transición suave desde el espesor de la brida al de la tubería. Cuando se fabrican bajo normativa química forjada, el proceso implica calentar el acero a una temperatura controlada y darle forma mediante martillado o prensado, eliminando inclusiones y refinando la estructura granular. Esto otorga una resistencia a la fatiga y a la corrosión bajo tensión significativamente mayor en comparación con las bridas producidas por mecanizado directo de barras o laminados. En el contexto de la industria química, donde los fluidos pueden ser corrosivos, inflamables o tóxicos, la fiabilidad de la junta bridada es esencial para evitar fugas y accidentes. Para 2026, se proyecta que el mercado global de bridas forjadas alcance un crecimiento anual compuesto del 4,8 % (según análisis sectoriales), impulsado por la modernización de refinerías y plantas petroquímicas en regiones como Asia-Pacífico y Medio Oriente. Forja Jianing ha alineado su capacidad de producción con estas demandas, ofreciendo bridas que cumplen con normas como ASME B16.5, EN 1092-1 y DIN 2633, además de adaptarse a especificaciones químicas personalizadas.

Principales normas y estándares aplicables

La fabricación de bridas soldadas a tope forjadas está regida por un conjunto de normativas internacionales que garantizan dimensiones, tolerancias, propiedades mecánicas y métodos de ensayo. Entre las más relevantes se encuentran:

• ASME B16.5: Especifica bridas de acero al carbono y acero aleado para tuberías de hasta 24 pulgadas de diámetro nominal, con clases de presión desde 150 hasta 2500 libras. Para aplicaciones químicas, se exige que el material base sea forjado y cumpla con la norma ASTM A105 (para acero al carbono) o ASTM A182 (para aceros inoxidables y aleados).
• EN 1092-1: Norma europea que cubre bridas circulares para tuberías, con tipos como Type 11 (cuello soldable). Las bridas forjadas bajo esta norma son habituales en plantas petroquímicas europeas, donde se requieren certificaciones como la directiva de equipos a presión (PED 2014/68/EU).
• DIN 2633: Estándar alemán que define bridas de cuello soldable con cara elevada, empleadas en sistemas de alta presión. Aunque progresivamente se unifica con la EN, sigue vigente en especificaciones técnicas de equipos antiguos.
• Normativa química forjada adicional: Muchas empresas químicas exigen su propia especificación (por ejemplo, NACE MR0175 para ambientes con H2S, o ISO 15156 para resistencia a la corrosión bajo tensión). Forja Jianing ha desarrollado procesos que permiten certificar bridas según estos rigurosos estándares, garantizando la trazabilidad del material desde la colada hasta el producto final.

En la práctica, la elección de la norma depende de la región geográfica del proyecto, la presión de diseño y la compatibilidad con bridas existentes. Para 2026, se observa una tendencia hacia la armonización global, con un mayor uso de normas ISO en remplazo de estándares locales, lo que simplifica la logística de abastecimiento para grandes contratistas.

Proceso de fabricación: forja y tratamiento térmico

La forja de bridas soldadas a tope es un proceso que requiere precisión en cada etapa para lograr las propiedades mecánicas especificadas. El ciclo típico incluye:

1. Selección de materia prima: Se emplean lingotes o palanquillas de acero con análisis químicos certificados. Para aplicaciones químicas, se prefieren aceros con bajo contenido de azufre y fósforo, y en algunos casos con adiciones de molibdeno para mejorar la resistencia a la corrosión por picadura.
2. Calentamiento: El material se calienta en hornos de atmósfera controlada a temperaturas entre 1100 °C y 1250 °C, según el grado de acero. Un calentamiento insuficiente puede generar defectos de forja, mientras que un exceso provoca crecimiento de grano.
3. Forja en matrices: Se utiliza una prensa hidráulica o martillo de forja para dar forma al cuello y al cuerpo de la brida. La relación de forja (reducción de sección transversal) debe ser al menos 3:1 para asegurar una microestructura homogénea. Forja Jianing emplea matrices de precisión CNC que garantizan tolerancias dimensionales de ±0,5 mm en el diámetro interior y exterior.
4. Tratamiento térmico: Después de la forja, las bridas se someten a normalizado (calentamiento a 870–920 °C seguido de enfriamiento al aire) o temple y revenido, dependiendo del grado de acero. Este paso elimina tensiones residuales y ajusta la dureza dentro del rango especificado (por ejemplo, 160–220 HB para ASTM A105).
5. Mecanizado: La brida forjada en bruto se mecaniza en tornos CNC para obtener las caras de junta, el bisel de soldadura y los taladros de pernos. La rugosidad superficial de la cara de junta se controla a 3,2 μm Ra o mejor, según la norma ASME B16.5.
6. Inspección y ensayos: Cada brida se somete a pruebas no destructivas, como ultrasonido (para verificar ausencia de discontinuidades internas), líquidos penetrantes (para detección de fisuras superficiales) y control dimensional con calibres. Además, se realizan pruebas de dureza y, bajo solicitud, ensayos mecánicos de tracción y resiliencia.

El control de calidad en cada etapa es fundamental para evitar fallos en servicio. Forja Jianing ha implementado un sistema de gestión conforme a ISO 9001:2015 y cuenta con laboratorio interno para realizar ensayos, lo que reduce los tiempos de entrega y asegura la conformidad con los requisitos del cliente.

Características técnicas y ventajas operativas

Las bridas soldadas a tope forjadas bajo normativa química ofrecen una serie de características que las distinguen de otras tipologías:

• Superior resistencia mecánica: La estructura forjada elimina las líneas de segregación y porosidad típicas de los productos fundidos o mecanizados de barra, incrementando la resistencia a la tracción y al límite elástico en un 15–20 % respecto a bridas laminadas equivalentes.
• Excelente comportamiento a alta temperatura: Debido a la estabilidad microestructural, estas bridas mantienen su integridad en aplicaciones de hasta 800 °C para aceros aleados, como el ASTM A182 F22 (2,25% Cr, 1% Mo).
• Reducción de concentración de tensiones: El cuello cónico de la brida proporciona una transición gradual desde el espesor de la tubería al de la brida, minimizando los puntos críticos de fatiga. Esto es crucial en sistemas sometidos a ciclos térmicos o vibraciones.
• Compatibilidad con altas presiones: Las bridas de cuello soldable son las únicas recomendadas para presiones superiores a 300 libras, y en versiones forjadas pueden alcanzar ratios de presión-temperatura superiores a las bridas de solapa o deslizantes.
• Facilidad de inspección radiográfica: Al tratarse de una soldadura a tope de penetración completa, la unión es totalmente inspeccionable mediante rayos X, garantizando la ausencia de defectos. Esto es un requisito común en plantas químicas con normativa API 6A.

En términos de vida útil, los datos de campo indican que las bridas forjadas correctamente especificadas y montadas pueden superar los 30 años de servicio en ambientes no corrosivos, con intervalos de mantenimiento extendidos. Sin embargo, es esencial considerar la compatibilidad química entre el material de la brida y el fluido de proceso. Por ejemplo, para servicios con ácido clorhídrico se recomiendan aleaciones de níquel (como Hastelloy), mientras que para hidrocarburos a baja temperatura se emplean aceros al carbono con ensayo de Charpy a -46 °C.

Criterios de selección y dimensionamiento

Seleccionar la brida adecuada para una aplicación química requiere evaluar varios parámetros simultáneamente. A continuación, se presentan los factores clave que deben considerarse, junto con recomendaciones prácticas:

• Clase de presión: Determinada por la presión de diseño a temperatura de operación. Para presiones superiores a 100 bares, se recomienda clase 600 o superior. En 2026, los nuevos proyectos de hidrógeno verde están demandando bridas clase 1500 y 2500 debido a las altas presiones de almacenamiento (hasta 700 bares en algunos casos).
• Material de la brida: Debe coincidir con el material de la tubería o ser compatible desde el punto de vista de soldabilidad y corrosión galvánica. Las combinaciones típicas incluyen:
  • Acero al carbono (ASTM A105) para servicios generales.
  • Acero inoxidable 304/316 para entornos corrosivos moderados.
  • Acero aleado (ASTM A182 F11, F22) para altas temperaturas.
  • Aleaciones de níquel (ASTM B564 UNS N06625) para medios altamente agresivos.
• Tipo de cara de junta: La cara elevada (RF) es estándar para la mayoría de aplicaciones químicas, con junta espiral o anillo oval. Para sistemas de vacío o gases tóxicos, se recomienda cara de junta de anillo (RTJ) con junta metálica.
• Bisel de soldadura: Debe cumplir con el ángulo de 37,5° (en ASME) o 30° (en EN), y el espesor del cuello debe ser igual al espesor de la tubería para asegurar una soldadura de calidad.
• Número de pernos y torque: Las bridas forjadas suelen requerir pernos de alta resistencia (ASTM A193 grado B7) y un apriete controlado con llave dinamométrica para asegurar la estanqueidad. Forja Jianing proporciona tablas de torque recomendado para cada tamaño y clase.

En la práctica, es aconsejable coordinar con el fabricante la revisión de la hoja de datos de la brida antes de la compra, para evitar incompatibilidades dimensionales o de material. Forja Jianing ofrece asistencia técnica gratuita para la selección, incluyendo cálculos de presión según ASME BPVC Sección VIII, División 1.

Tendencias del mercado hacia 2026 y aplicaciones emergentes

El mercado de bridas forjadas para la industria química está experimentando cambios significativos impulsados por la transición energética y la digitalización. Algunas tendencias destacadas son:

• Aumento de la demanda de aleaciones especiales: Con el crecimiento de la producción de hidrógeno verde, biocombustibles y captura de carbono, se requieren bridas resistentes a la corrosión por hidrógeno a alta presión y temperatura. Los materiales como el acero inoxidable dúplex (UNS S31803) y las superaleaciones están ganando cuota de mercado.
• Integración de trazabilidad digital: Los fabricantes están implementando códigos QR o RFID en cada brida, permitiendo acceder a su historial de fabricación, certificados de material y resultados de pruebas no destructivas. Esto facilita la auditoría y el mantenimiento predictivo.
• Personalización por impresión 3D de matrices: La fabricación aditiva de matrices de forja permite reducir los plazos de entrega para bridas no estándar, especialmente en lotes pequeños. Forja Jianing ha invertido en esta tecnología para ofrecer prototipos rápidos sin comprometer la calidad.
• Normativas ambientales más estrictas: La Directiva de la Unión Europea sobre emisiones fugitivas (EN 13577) exige bridas con sellos de baja emisión. Las bridas forjadas con caras de junta de alta precisión son una solución efectiva para cumplir con estos límites.

Según un informe de mercado de 2025, se espera que el segmento de bridas forjadas para la industria química crezca un 5,2 % anual hasta 2030, con un valor estimado de 3.200 millones de dólares. Forja Jianing, con su capacidad de producción anual de más de 50.000 bridas y certificaciones internacionales, está posicionada para atender esta demanda, ofreciendo plazos de entrega competitivos y soporte técnico especializado.

Casos de aplicación y resultados en proyectos reales

Para ilustrar la eficacia de las bridas soldadas a tope forjadas bajo normativa química, se presentan dos ejemplos representativos en los que Forja Jianing ha participado:

• Planta de producción de ácido sulfúrico en el sur de Asia: Se requerían 1.200 bridas de 2 a 12 pulgadas en acero inoxidable 316L, clase 300 y 600, con certificación NACE MR0175. Las bridas debían soportar temperaturas de hasta 450 °C y exposición a gases con trazas de cloro. Forja Jianing suministró las bridas forjadas con un tratamiento de estabilización (sensibilización controlada) para evitar la corrosión intergranular. Las pruebas de ultrasonido e inspección visual dieron un índice de aceptación del 99,8 %, y la planta ha operado sin fallos durante 4 años.
• Modernización de una refinería de petróleo en Europa del Este: El proyecto exigía bridas de acero al carbono ASTM A105, clase 1500, con cuello de 20 pulgadas. Debido a las limitaciones de espacio, se necesitaban bridas con tolerancias dimensionales más estrictas que las establecidas por la norma. Forja Jianing fabricó las bridas con mecanizado de precisión, logrando una concentricidad de 0,1 mm. El montaje en campo se completó sin necesidad de ajustes, ahorrando 3 semanas de trabajo en comparación con el cronograma inicial.

Estos casos demuestran cómo la experiencia en forja y el control de calidad detallado pueden resolver desafíos técnicos complejos. Además, Forja Jianing ofrece asesoramiento en la selección de materiales y procesos de soldadura, incluyendo la calificación de procedimientos de soldadura (WPS) para garantizar la integridad de la unión.

Consideraciones sobre el montaje y mantenimiento

El rendimiento de una brida soldada a tope no solo depende de su fabricación, sino también de un montaje cuidadoso. Algunas recomendaciones clave incluyen:

• Preparación de los biseles: Deben estar libres de óxido, grasa y humedad. Se recomienda un biselado con máquina y no con amoladora manual para mantener la geometría exacta.
• Procedimiento de soldadura: Utilizar electrodos o alambre con bajo hidrógeno (según AWS A5.1 o A5.18) y precalentar la brida y la tubería a la temperatura especificada (normalmente 100–200 °C para aceros al carbono). El enfriamiento debe ser lento, cubriendo la soldadura con mantas térmicas si es necesario.
• Apisonado de pernos: Aplicar el torque en tres pasos (50 %, 75 % y 100 %) siguiendo una secuencia cruzada. Usar lubricante en las roscas para asegurar la precarga correcta.
• Prueba de estanqueidad: Después del montaje, realizar una prueba hidrostática al 1,5 veces la presión de diseño. En sistemas críticos, se puede complementar con una prueba de fuga con helio.

El mantenimiento periódico debe incluir inspección visual de las caras de junta, medición de espesores (sobre todo en el cuello) y verificación de torsión de pernos después de un ciclo térmico. Forja Jianing proporciona documentación técnica detallada con las instrucciones de montaje y los límites de reutilización de bridas.

Ventajas de seleccionar a Forja Jianing como proveedor

En un mercado donde la calidad y la fiabilidad son determinantes, contar con un fabricante que domine la forja bajo normativa química marca la diferencia. Forja Jianing se distingue por:

• Amplia gama de materiales: Desde acero al carbono hasta superaleaciones, con certificación de origen fundición y análisis químicos verificables.
• Capacidad de producción flexible: Lotes desde 1 unidad hasta series de 10.000 piezas, con plazos de entrega ajustados a las necesidades del proyecto.
• Laboratorio acreditado: Realizamos ensayos mecánicos, metalográficos y no destructivos internamente, lo que reduce los tiempos de espera de certificados.
• Asistencia técnica personalizada: Ingenieros con más de 15 años de experiencia en la industria química asesoran en la selección y resuelven dudas durante la instalación.
• Compromiso con la innovación: Actualizamos constantemente nuestros procesos para cumplir con normativas emergentes y mejorar la eficiencia energética de la forja.

Si está buscando bridas soldadas a tope forjadas que cumplan con los más altos estándares de la industria química, no dude en contactar con nosotros. (咨询热线：176 9623 6479)

Conclusiones y perspectivas futuras

Las bridas soldadas a tope forjadas bajo normativa química representan una solución madura pero en constante evolución para los retos de la ingeniería de procesos. Su capacidad para operar en condiciones extremas, combinada con la mejora continua en materiales y tecnologías de fabricación, las convierte en un componente insustituible en plantas que exigen la máxima seguridad y disponibilidad. Para 2026, se espera que la digitalización de la cadena de suministro y la adopción de materiales más sostenibles (como aceros producidos con energía renovable) marquen el próximo salto cualitativo. Forja Jianing se mantiene a la vanguardia de estas tendencias, invirtiendo en formación de personal y en equipos de última generación. Al elegir bridas forjadas de Forja Jianing, el cliente no solo adquiere un producto, sino el respaldo de un equipo comprometido con la excelencia técnica y la satisfacción a largo plazo.
