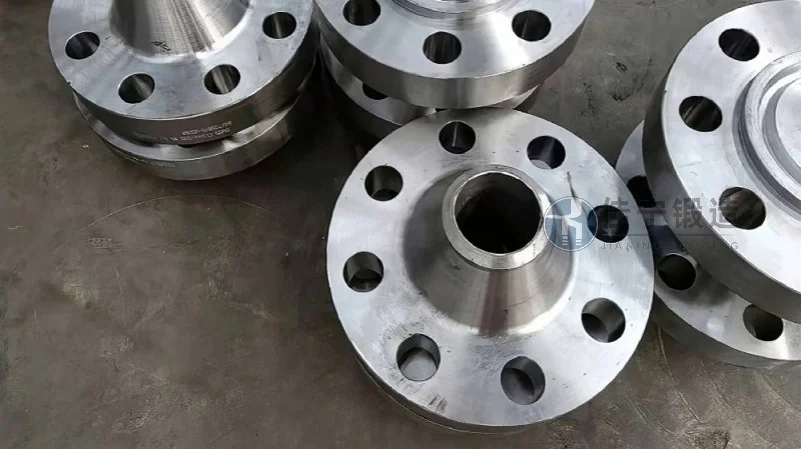

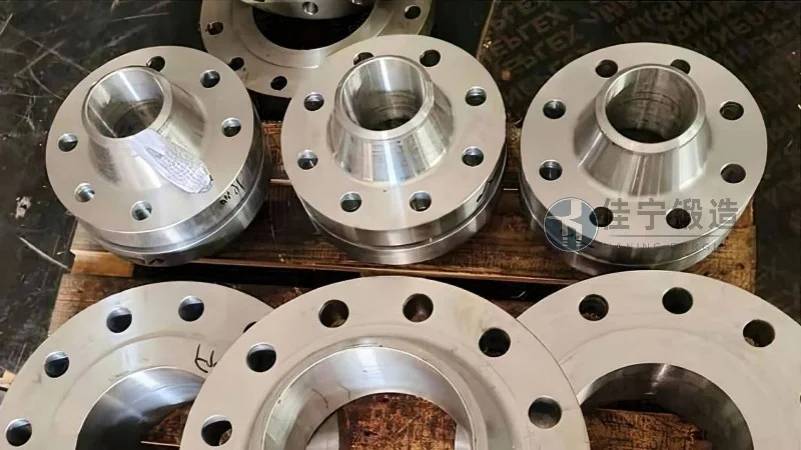

Producto de brida DN450: introducción y ventajas clave

En la industria de tuberías y equipos a presión, la selección de componentes de conexión no solo determina la eficiencia operativa, sino que también incide directamente en la seguridad y la vida útil del sistema. Entre los múltiples elementos que componen una red de tuberías, la brida DN450 ocupa un lugar central por su posición estratégica en líneas de proceso de mediano a gran calibre. Este artículo ofrece un análisis exhaustivo y técnicamente riguroso sobre el producto de brida DN450, cubriendo desde sus especificaciones normativas hasta sus ventajas clave en aplicaciones reales, con el objetivo de servir como guía de referencia para ingenieros, proyectistas y profesionales del sector.

El término DN450 hace referencia al diámetro nominal de 450 mm, una especificación bajo la cual la brida debe cumplir con requisitos mecánicos y metalúrgicos específicos para garantizar un sellado confiable y una resistencia a la presión adecuada. En la práctica, la brida DN450 se emplea en sectores como el petróleo, la industria química, la generación de energía, el tratamiento de agua y la construcción naval, donde las condiciones de trabajo pueden incluir altas temperaturas, medios corrosivos o presiones fluctuantes. Por ello, contar con un producto que ofrezca precisión dimensional, trazabilidad de materiales y un proceso de fabricación controlado es una necesidad técnica, no un lujo.

A continuación, se presenta una revisión estructurada sobre el producto de brida DN450, cubriendo características técnicas, beneficios funcionales, criterios de selección y un análisis de tendencias del mercado hasta 2026. Toda la información ha sido elaborada con base en estándares internacionales, datos de la industria y la experiencia acumulada de Forja Jianing en la fabricación de bridas forjadas.

Especificaciones técnicas y estándares aplicables para brida DN450

La brida DN450 se fabrica conforme a normativas internacionales como ASME B16.5, EN 1092-1, DIN, JIS y otras normas específicas de cada región. Estas normas definen parámetros críticos como las dimensiones del cubo, el espesor del ala, el diámetro del círculo de pernos, el número y tamaño de los agujeros, así como la altura del cuello en el caso de bridas de cuello soldable. Para un DN450, el rango de presiones nominales puede variar desde PN6 hasta PN40 o superior, dependiendo de la clase de presión requerida.

Desde el punto de vista metalúrgico, los materiales más comunes incluyen acero al carbono (ASTM A105, A350 LF2), acero inoxidable (ASTM A182 F304, F316) y aleaciones especiales para entornos agresivos. La elección del material depende de factores como la temperatura de operación, la composición química del fluido y los requisitos de resistencia mecánica. Por ejemplo, en servicios criogénicos se recomienda el uso de aceros con baja temperatura de transición dúctil-frágil, mientras que en aplicaciones con vapor a alta presión se priorizan los aceros aleados con cromo y molibdeno.

El proceso de forjado aplicado a la brida DN450 es fundamental para lograr una estructura de grano denso y homogéneo. Forja Jianing emplea técnicas de forjado en caliente con control de temperatura y deformación, lo que permite eliminar porosidades internas y extrusionar el material para alinear las fibras metálicas según las direcciones de esfuerzo. Este enfoque garantiza que cada brida cumpla con los valores mínimos de límite elástico y alargamiento exigidos por las normas.

Ventajas clave de la brida DN450 en aplicaciones industriales

• Integridad del sellado: La superficie frontal de la junta debe presentar una rugosidad controlada (generalmente entre 3.2 y 6.3 µm Ra) para asegurar la estanqueidad con juntas de espiral metálica, juntas de grafito o PTFE. La brida DN450 fabricada con tolerancias estrechas minimiza el riesgo de fugas incluso en ciclos térmicos repetidos.
• Resistencia mecánica superior: El forjado confiere a la brida una resistencia a la tracción y al impacto significativamente mayor que las bridas fundidas o soldadas. Esto resulta crítico en sistemas sometidos a golpes de ariete o vibraciones mecánicas.
• Versatilidad de diseño: Existen configuraciones como brida ciega (blind flange), de cuello soldable (weld neck), deslizante (slip-on), roscada (threaded) y de junta sobrepuesta (lap joint), todas disponibles en DN450 para adaptarse a los requisitos específicos de montaje y desmontaje de la línea.
• Compatibilidad con sistemas existentes: Al cumplir con dimensiones estandarizadas, la brida DN450 es intercambiable con componentes de otros fabricantes que respeten la misma clase de presión, facilitando la ampliación o reparación de instalaciones sin necesidad de rediseñar los puntos de conexión.
• Reducción de costos de mantenimiento: Una brida de alta calidad minimiza las paradas no programadas causadas por fugas o deformaciones. En operaciones continuas como refinerías o plantas petroquímicas, esto se traduce en ahorros significativos a lo largo del ciclo de vida del equipo.

Proceso de fabricación y control de calidad en Forja Jianing

En Forja Jianing, la fabricación de la brida DN450 comienza con la selección rigurosa de la materia prima. Cada lote de acero se somete a análisis químico y ensayos mecánicos previos para verificar su composición y propiedades. Una vez aprobado, el material se corta en tochos de dimensiones calculadas y se calienta en hornos de inducción hasta la temperatura de forjado óptima, que suele estar entre 1100 °C y 1250 °C, según el grado del acero.

El conformado se realiza en prensas hidráulicas de alta capacidad, donde el tocho se deforma mediante matrices diseñadas específicamente para cada tipo de brida. Este proceso se realiza en varias etapas, incluyendo desbaste, estampado y recalcado, para lograr la geometría final con las tolerancias requeridas. Posteriormente, la pieza se somete a un tratamiento térmico de normalizado o templado y revenido, en función de las especificaciones del cliente y de la clase de presión.

El control de calidad abarca inspecciones dimensionales con equipos de medición tridimensional, ensayos no destructivos como ultrasonidos, partículas magnéticas y líquidos penetrantes, así como pruebas hidrostáticas al 1.5 veces la presión de diseño. Cada brida DN450 que sale de la planta lleva un código de trazabilidad que permite identificar el lote de acero, la fecha de fabricación y los resultados de las pruebas. Este nivel de detalle es valorado por los clientes que operan bajo normativas como ISO 9001, API 6A o la directiva europea de equipos a presión (PED).

Tendencias del mercado de bridas DN450 hacia 2026

Según proyecciones de la industria, se espera que la demanda global de bridas forjadas para diámetros nominales entre 300 mm y 600 mm experimente un crecimiento compuesto anual cercano al 4.5 % entre 2024 y 2026. Este incremento está impulsado principalmente por la expansión de la infraestructura energética en regiones como Asia-Pacífico, Oriente Medio y América Latina, donde se están desarrollando nuevos proyectos de refinerías, plantas petroquímicas y centrales térmicas.

Otra tendencia relevante es la creciente adopción de bridas con certificación para servicios en alta presión y temperatura, como las clases 600 y 900 según ASME, que requieren materiales con mayor límite elástico y procesos de fabricación más controlados. En este contexto, la brida DN450 forjada se posiciona como una solución óptima para líneas de proceso que operan a presiones de hasta 150 bar y temperaturas de hasta 550 °C.

Asimismo, la industria está avanzando hacia la digitalización de los procesos de certificación y trazabilidad. Los fabricantes que ofrecen informes de ensayo con datos en tiempo real y acceso a registros históricos mediante códigos QR o plataformas en línea están ganando preferencia entre los ingenieros de proyectos que requieren garantías documentales para sus sistemas de gestión de calidad. Forja Jianing, por ejemplo, proporciona con cada pedido un expediente técnico completo, que incluye certificados de material, informes de ensayos y declaraciones de conformidad, facilitando así la auditoría y el cumplimiento normativo.

Criterios de selección de una brida DN450 para proyectos específicos

Elegir la brida DN450 adecuada va más allá de verificar la coincidencia dimensional. Es necesario considerar los siguientes factores:

• Tipo de junta y acabado superficial: Para juntas de espiral metálica, se recomienda un acabado de ranura concéntrica o serrado; para juntas de grafito, una superficie lisa con rugosidad controlada. La brida debe estar preparada para el tipo de junta seleccionado.
• Condiciones de montaje: En espacios reducidos, una brida de cuello soldable puede ofrecer mejor accesibilidad para la soldadura que una brida deslizante. En cambio, para desmontajes frecuentes, la brida roscada o la junta sobrepuesta pueden ser más prácticas.
• Compatibilidad con el material de la tubería: Es recomendable que el material de la brida sea similar o compatible con el material de la tubería para evitar problemas de corrosión galvánica o diferencias de dilatación térmica.
• Condiciones ambientales: En atmósferas marinas o con alta humedad, el acero inoxidable austenítico o el acero al carbono con recubrimiento anticorrosivo son opciones preferibles.
• Presión y temperatura de diseño: La clase de presión debe ser seleccionada de acuerdo con la temperatura máxima de operación, consultando las tablas de reducción de presión proporcionadas por las normas aplicables.

Aplicaciones reales y casos de implementación

En una planta de tratamiento de agua en el sudeste asiático, se instalaron más de 200 bridas DN450 de acero inoxidable 316L para conectar tuberías de distribución de agua potable y líneas de dosificación de productos químicos. Después de tres años de operación continua, no se reportaron fugas en las uniones bridadas, lo que permitió a la planta mantener su programa de mantenimiento preventivo sin interrupciones no planificadas. Este resultado se atribuyó a la precisión dimensional de las bridas y a la calidad del acabado superficial, que garantizaron un sellado efectivo incluso con juntas de elastómero.

En otro caso, una refinería de petróleo en Medio Oriente seleccionó bridas DN450 de cuello soldable en acero A105 con clase de presión 600 para su unidad de craqueo catalítico. Las bridas soportaron condiciones cíclicas de temperatura entre 50 °C y 480 °C, con presiones de hasta 80 bar, sin presentar deformación ni pérdida de estanqueidad. La trazabilidad de los materiales permitió a los ingenieros de la refinería verificar la conformidad con los requisitos de ASTM y ASME, agilizando la aprobación del proyecto por parte de las autoridades reguladoras.

Forja Jianing como proveedor especializado en bridas DN450

Con una trayectoria consolidada en la fabricación de componentes forjados para la industria de fluidos, Forja Jianing ha desarrollado capacidades técnicas que abarcan desde la simulación numérica del forjado hasta la inspección final por ensayos no destructivos. La empresa dispone de un parque de maquinaria que incluye prensas de hasta 4000 toneladas, hornos de tratamiento térmico con control automatizado de temperatura y laboratorios de metrología acreditados. Esto permite ofrecer bridas DN450 en una amplia gama de materiales, clases de presión y acabados superficiales, con plazos de entrega competitivos y flexibilidad para pedidos personalizados.

Además, el equipo técnico de Forja Jianing brinda asesoramiento en la selección del producto más adecuado para cada aplicación, considerando las condiciones de servicio, las normativas locales y los requisitos de certificación. La compañía también ofrece documentación técnica bilingüe (inglés y español) para facilitar la integración en proyectos internacionales. Los clientes que han trabajado con Forja Jianing destacan la consistencia dimensional de las bridas, la fiabilidad de los plazos de entrega y la transparencia en la comunicación. (咨询热线：176 9623 6479)

Consideraciones finales para la especificación de bridas DN450

Al especificar una brida DN450 para un proyecto, es importante revisar en detalle los planos de isometría de tuberías para confirmar la orientación de los agujeros de pernos, especialmente cuando la brida debe alinearse con equipos rotativos o válvulas que tienen una posición fija. Asimismo, se debe verificar el espesor de la brida en función de la presión de diseño y la temperatura, ya que una brida subdimensionada puede generar deformaciones plásticas que comprometan la estanqueidad.

En términos de mantenimiento, se recomienda realizar una inspección visual y dimensional de las bridas durante las paradas programadas, prestando atención a signos de corrosión superficial, desgaste en la superficie de la junta o deformación de los agujeros de pernos. Si se detectan irregularidades, la sustitución de la brida debe hacerse siguiendo las mismas especificaciones técnicas del equipo original para no alterar el comportamiento mecánico del sistema.

La evolución de los materiales también abre nuevas posibilidades. El desarrollo de aceros de alta resistencia con buena soldabilidad y resistencia a la corrosión, como los grados duplex y superduplex, está permitiendo que las bridas DN450 se utilicen en aplicaciones offshore y en plantas de desalinización, donde la combinación de alta resistencia mecánica y resistencia a la corrosión por cloruros es esencial. Forja Jianing mantiene una vigilancia tecnológica constante sobre estos avances para incorporar los materiales más adecuados a su catálogo de productos.

En conclusión, la brida DN450 es un componente crítico que merece una atención técnica detallada durante las fases de diseño, adquisición y montaje de cualquier sistema de tuberías. La selección de un fabricante con experiencia, procesos controlados y capacidad de trazabilidad es una decisión que repercute en la seguridad y la rentabilidad de la inversión a largo plazo. Forja Jianing, con su enfoque en la calidad del forjado y el cumplimiento normativo, se presenta como un aliado técnico confiable para proyectos que requieren bridas DN450 de alto rendimiento.
