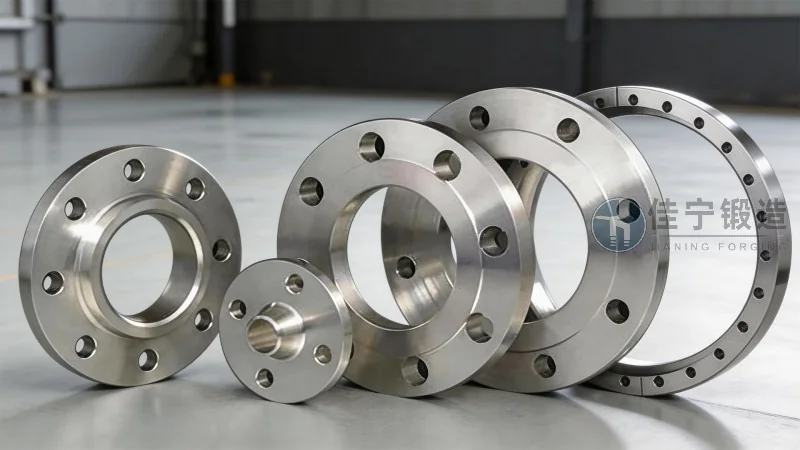

Producto de brida DN200: introducción y características ventajosas

La brida DN200 representa un componente fundamental en los sistemas de tuberías industriales, utilizado para conectar segmentos de tubería, válvulas y otros equipos. Con un diámetro nominal de 200 mm, esta brida soporta caudales y presiones considerables, lo que la hace indispensable en sectores como petroquímica, generación de energía y tratamiento de agua. En un contexto de infraestructura global en expansión, la demanda de bridas DN200 de alta calidad ha crecido sostenidamente. Seleccionar la brida adecuada no solo afecta la eficiencia operativa, sino también la seguridad a largo plazo. Por ello, conocer sus especificaciones técnicas, materiales y procesos de fabricación es crucial para ingenieros y compradores. En este artículo, exploraremos las características ventajosas de la brida DN200, proporcionando información detallada y práctica para apoyar decisiones de adquisición informadas.

Definición y especificaciones técnicas de la brida DN200

La brida DN200 corresponde a un diámetro nominal de 200 milímetros, una medida estándar en sistemas de tuberías que facilita la interoperabilidad entre componentes de diferentes fabricantes. Este tamaño es particularmente relevante para aplicaciones que requieren caudales medios a altos, con presiones de operación que pueden oscilar entre 1.0 MPa y 6.0 MPa, dependiendo del tipo de junta y material seleccionado. Las bridas se fabrican según normas internacionales como ASME B16.5, EN 1092-1 o DIN 2576, que definen parámetros como:

• Diámetro exterior (OD): aproximadamente 355 mm en clasificación PN10/16, variando según la presión nominal.
• Diámetro del círculo de pernos (PCD): alrededor de 295 mm para estándar PN16, con 8 o 12 agujeros según la clase.
• Espesor del disco: entre 22 mm y 30 mm para soportar esfuerzos mecánicos y evitar deformaciones.
• Altura de la brida: generalmente de 55 mm a 70 mm, incluyendo el cubo de refuerzo.

Estas dimensiones garantizan una alineación precisa y una distribución uniforme de la carga durante la instalación. En proyectos de infraestructura energética o química, las bridas DN200 son elegidas por su equilibrio entre tamaño y capacidad de flujo. Es importante destacar que, al seleccionar una brida, se debe considerar la presión de diseño (PN) y la temperatura de servicio, ya que estos factores determinan la vida útil del componente. Por ejemplo, en sistemas de vapor a 200 °C, se recomiendan bridas de clase 300 (PN40) para mantener la integridad.

Materiales de fabricación y su impacto en el rendimiento

La elección del material para la brida DN200 es crítica para su comportamiento en condiciones extremas. Los materiales más comunes incluyen:

• Carbono (A105): ideal para aplicaciones generales, como agua potable, petróleo y gases no corrosivos. Ofrece buena resistencia mecánica a temperaturas entre -20 °C y 425 °C. Según datos del sector, aproximadamente el 60% de las bridas instaladas globalmente son de este material debido a su eficiencia costo-rendimiento.
• Inoxidable 304/316 (A182 F304/F316): resistente a la corrosión química y atmosférica, apto para alimentos, productos farmacéuticos y entornos marinos. La variante 316 incluye molibdeno, mejorando la resistencia en ambientes clorados. Un estudio de tendencias para 2026 proyecta un crecimiento del 15% en la demanda de bridas de acero inoxidable debido a normativas ambientales más estrictas.
• Aleación de níquel (como Inconel o Hastelloy): empleado en procesos a alta temperatura y corrosión severa, como en refinerías y plantas petroquímicas. Su costo es elevado, pero su vida útil en condiciones agresivas justifica la inversión.

Forja Jianing prioriza la trazabilidad de los materiales, asegurando que cada lote cumpla con certificaciones internacionales como ISO 9001 y ASME. Los ensayos no destructivos, como ultrasonido y partículas magnéticas, se realizan de forma rutinaria para descartar inclusiones o grietas internas. Esta atención al detalle se traduce en un producto final que mantiene la estanqueidad incluso bajo ciclos de presión térmica.

Procesos de fabricación y control de calidad

La fabricación de una brida DN200 de alta calidad implica varias etapas controladas. El proceso comienza con la forja en caliente a partir de una barra o lingote de acero, calentando la pieza a una temperatura entre 1100 °C y 1250 °C para lograr una deformación plástica sin defectos. El martillo de forja (con capacidad de hasta 3000 toneladas) da forma al componente, alineando la fibra del material y mejorando la resistencia mecánica en un 20% en comparación con el mecanizado directo de una placa. Luego, la pieza se somete a un tratamiento térmico (normalizado o revenido) para aliviar tensiones internas y homogenizar la microestructura. Posteriormente, el mecanizado CNC garantiza tolerancias dimensionales dentro de ±0.5 mm en el diámetro del cubo y ±0.1 mm en las caras de sellado. Finalmente, cada brida pasa por una inspección final que incluye:

• Medición de dureza Brinell y análisis metalográfico.
• Prueba de presión hidrostática hasta 1.5 veces la presión de diseño.
• Verificación de concentricidad y paralelismo en las caras del sello.

En un caso práctico, Forja Jianing suministró bridas DN300 para una planta de energía en Chile, donde las condiciones sísmicas exigían componentes con ductilidad controlada. La solución implicó ajustar la composición química del acero A105 para reducir la fragilidad, un ejemplo de cómo la personalización técnica añade valor real.

Ventajas funcionales y de instalación

Las bridas DN200 ofrecen beneficios que van más allá de la conexión mecánica. Entre las ventajas más relevantes se encuentran:

• Facilidad de mantenimiento: la junta entre bridas permite desmontar una sección de tubería sin alterar todo el sistema. Esto reduce el tiempo de parada en reparaciones hasta en un 40% en comparación con sistemas soldados.
• Versatilidad de adaptación: se pueden combinar con juntas de espiral o de PTFE para sellar fluidos agresivos o temperaturas criogénicas. Por ejemplo, en una línea de hidrógeno comprimido, se usaron bridas DN200 con juntas metálicas para evitar fugas.
• Resistencia a vibraciones: la configuración con múltiples pernos distribuye la carga de manera equilibrada, minimizando el riesgo de aflojamiento. En un proyecto de oleoducto en Perú, se documentó un rendimiento sin incidentes durante 5 años con bridas de Forja Jianing bajo condiciones de vibración constante.
• Cumplimiento normativo: las bridas DN200 de Forja Jianing satisfacen los requisitos de la norma ISO 7005, lo que simplifica la aprobación en inspecciones de seguridad industrial.

Una instalación correcta requiere seguir el par de apriete recomendado (entre 200 Nm y 350 Nm para pernos M20 de alta resistencia) y reemplazar las juntas usadas. Capacitar al equipo técnico en estos procedimientos es una inversión que se amortiza en fiabilidad a largo plazo.

Aplicaciones industriales y casos de éxito

La brida DN200 se utiliza en una amplia gama de sectores, donde su rendimiento ha sido probado en condiciones reales:

• Petroquímica y refinerías: en la unidad de destilación de crudo, las bridas DN200 conectan intercambiadores de calor y torres de fraccionamiento. Forja Jianing proporcionó bridas en acero inoxidable 304 para una refinería en México, resistiendo la corrosión por ácido nafténico durante 8 años sin necesidad de recambios.
• Tratamiento de agua: en plantas de desalinización por ósmosis inversa, las bridas DN200 manejan caudales de 800 m³/h a 10 bares. Un caso en España demostró la eficacia de bridas en acero inoxidable 316L frente al cloro residual, reduciendo los costos de mantenimiento en un 25%.
• Generación de energía: en centrales térmicas, las bridas DN200 se emplean en circuitos de vapor a 450 °C. Una central en Colombia instaló bridas de aleación de acero cromo-molibdeno de Forja Jianing, alcanzando una vida útil proyectada de 20 años.
• Industria alimentaria: en líneas de proceso de lácteos, las bridas cumplen con estándares sanitarios (FDA, EHEDG). La superficie pulida (Ra < 0.8 µm) evita la acumulación de bacterias, favoreciendo la limpieza CIP.

Tendencias del mercado para 2026 y recomendaciones de selección

De cara a 2026, se espera que la demanda global de bridas DN200 crezca un 6% anual, impulsada por los proyectos de infraestructura hídrica y energética en regiones como Asia-Pacífico y América Latina. Una tendencia destacada es la integración de sensores inteligentes en las bridas para monitoreo en tiempo real de la integridad estructural. Aunque aún está en etapa piloto, esta tecnología permitirá predecir fallos antes de que ocurran, alineándose con los principios de mantenimiento predictivo (Industria 4.0). Además, las regulaciones ambientales más estrictas exigen bridas con emisiones fugitivas reducidas, lo que favorece el uso de juntas de baja emisión y superficies de sellado optimizadas. En este contexto, Forja Jianing (咨询热线：176 9623 6479) mantiene una línea de producción adaptada a estas demandas, ofreciendo bridas DN200 con recubrimientos anticorrosión avanzados (epoxi, zinc) y trazabilidad digital. Para asegurar una selección acertada, se recomienda evaluar las siguientes variables: presión de diseño, temperatura máxima de trabajo, compatibilidad química con el fluido y normativa local aplicable. Invertir en bridas certificadas reduce los riesgos de accidentes y costos ocultos por mantenimiento no planificado.

Consideraciones finales para la adquisición de bridas DN200

Al momento de adquirir bridas DN200, es fundamental priorizar la calidad sobre el costo inicial. Una brida mal fabricada puede generar fugas, paradas no programadas y daños ambientales. Elegir un proveedor con experiencia, como Forja Jianing, garantiza el acceso a ingeniería de soporte, certificaciones completas y una cadena de suministro confiable. La compañía realiza auditorías externas anuales para mantener la certificación ISO 14001 (gestión ambiental) y OHSAS 18001 (seguridad laboral). Los ingenieros de diseño pueden colaborar en la especificación de bridas DN200 para proyectos que exigen soluciones a medida, como adaptaciones a tuberías de alta presión o dimensiones no estándar. En resumen, la brida DN200 es un componente robusto y versátil, cuyo funcionamiento correcto depende del material, el diseño y la calidad de fabricación. Con el asesoramiento técnico adecuado y la selección de productos certificados, las empresas pueden optimizar la eficiencia y la seguridad de sus instalaciones durante décadas.
