Producto de brida A105: descripción general y aspectos clave

La brida A105 es uno de los componentes más utilizados en sistemas de tuberías industriales, especialmente en aplicaciones que requieren alta resistencia mecánica y tolerancia a condiciones de temperatura y presión moderadas. Fabricada según la especificación ASTM A105, esta brida de acero al carbono forjado se ha convertido en un estándar de referencia en sectores como el petróleo y gas, la petroquímica, la generación de energía y la industria naval. En el mercado global de 2026, la demanda de bridas A105 sigue en aumento, impulsada por la expansión de infraestructuras energéticas y la modernización de plantas industriales en regiones como América Latina, Medio Oriente y el sudeste asiático. Comprender a fondo sus características, procesos de fabricación, normativas aplicables y criterios de selección resulta esencial para ingenieros, compradores y profesionales de mantenimiento que buscan garantizar la seguridad y eficiencia de sus instalaciones.

Este artículo ofrece una visión integral del producto, abordando desde su composición química y propiedades mecánicas hasta los aspectos clave de calidad, certificación y aplicación práctica. Además, se analizan las tendencias del sector hacia 2026, con énfasis en la optimización de costos, la trazabilidad de materiales y la importancia de elegir proveedores con capacidad técnica y experiencia comprobada. A lo largo del texto, se presentan recomendaciones concretas para la selección, inspección y uso de bridas A105, basadas en normas internacionales y buenas prácticas de ingeniería. Todo ello con el objetivo de brindar una herramienta útil y confiable para la toma de decisiones técnicas y comerciales.

¿Qué es una brida A105? Definición y estándares aplicables

La brida A105 es un tipo de conexión mecánica utilizada para unir tuberías, válvulas, bombas y otros equipos en sistemas de conducción de fluidos. Se fabrica mediante forja a partir de acero al carbono, siguiendo los requisitos de la norma ASTM A105 / A105M, que establece los criterios de composición química, propiedades mecánicas y procedimientos de ensayo para piezas forjadas de acero al carbono destinadas a servicio a presión. Esta especificación cubre bridas de dimensiones desde 1/2 pulgada hasta 60 pulgadas (y superiores bajo acuerdo), con presiones nominales que van desde clase 150 hasta clase 2500, según ASME B16.5.

La norma ASTM A105 es ampliamente reconocida a nivel global y es compatible con los códigos de diseño de tuberías ASME B31.1 (potencia) y B31.3 (procesos), así como con los requisitos de la Directiva de Equipos a Presión (PED) en Europa y las regulaciones de la Agencia Nacional del Petróleo (ANP) en Brasil. Por ello, una brida certificada según ASTM A105 ofrece garantías de trazabilidad y desempeño en condiciones de servicio que incluyen temperaturas desde -29 °C hasta 538 °C, aunque el rango más común para aplicaciones generales se sitúa entre -20 °C y 425 °C.

Composición química y propiedades mecánicas del acero A105

El acero al carbono utilizado en las bridas A105 debe cumplir con límites precisos de elementos químicos para asegurar soldabilidad, tenacidad y resistencia adecuadas. La composición típica incluye carbono (≤0,35%), manganeso (0,60-1,05%), fósforo (≤0,035%), azufre (≤0,040%) y silicio (≤0,10-0,35%). Estos valores pueden variar ligeramente según el espesor de la pieza y el tratamiento térmico aplicado, pero siempre dentro de lo estipulado por la norma.

En cuanto a propiedades mecánicas, el acero A105 presenta un límite elástico mínimo de 250 MPa (36 300 psi) y una resistencia a la tracción mínima de 485 MPa (70 300 psi). El alargamiento mínimo en 50 mm es del 20 %, y la reducción de área mínima del 30 %. Estos valores se obtienen tras un proceso de forja en caliente seguido de normalizado o enfriamiento controlado, que garantiza una microestructura homogénea y libre de defectos. Para espesores superiores a 4 pulgadas (100 mm), la norma exige tratamiento térmico de normalizado o temple y revenido, lo que mejora la tenacidad en secciones gruesas.

Tipos y configuraciones de bridas A105 según ASME B16.5

Las bridas A105 se fabrican en múltiples tipos, cada uno diseñado para una función específica dentro del sistema de tuberías. Los más comunes son:

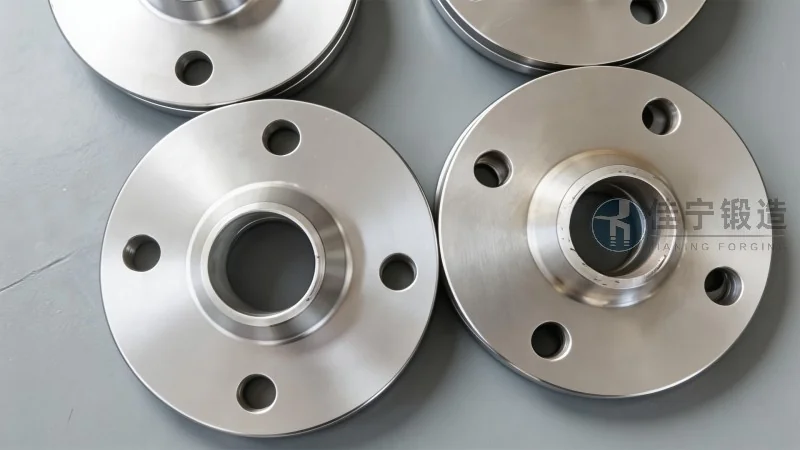

• Brida de cuello soldable (weld neck): Ideal para condiciones de alta presión y temperatura, ya que su cuello cónico permite una transición suave de tensiones y facilita la soldadura a tope con la tubería.
• Brida deslizante (slip-on): Se desliza sobre el tubo y se suelda por el interior y el exterior. Es económica y fácil de alinear, adecuada para presiones moderadas.
• Brida roscada (threaded): Se conecta al tubo mediante rosca, sin necesidad de soldadura. Se utiliza en diámetros pequeños y en aplicaciones donde la soldadura no es posible o deseable.
• Brida ciega (blind): Sirve para cerrar el extremo de una tubería o una abertura en un equipo. Sometida a esfuerzos de presión interna, debe diseñarse con espesor suficiente.
• Brida de solapa (lap joint): Se combina con un extremo de tubo con pestaña (stub end) para permitir una fácil desmontabilidad, típica en sistemas que requieren limpieza o inspección frecuente.
• Brida de junta de zanja (socket weld): Similar a la deslizante pero con un alojamiento para el tubo, adecuada para diámetros pequeños y altas presiones.

Cada tipo está disponible en clases de presión 150, 300, 400, 600, 900, 1500 y 2500, con caras de junta planas (FF), elevadas (RF), de anillo (RTJ) y de macho y hembra, según los requisitos de sellado de la aplicación. La selección del tipo y clase depende de variables como la temperatura de diseño, la presión de trabajo, el fluido transportado y las condiciones de fatiga térmica o mecánica.

Proceso de fabricación: forja en caliente y controles de calidad

La fabricación de bridas A105 comienza con la selección de lingotes o palanquillas de acero al carbono con certificación de trazabilidad. El material se calienta a temperaturas entre 1100 °C y 1250 °C y se somete a forja en prensas hidráulicas o martillos de forja, conformando la geometría deseada. La forja en caliente refina la estructura granular, eliminando porosidades y segregaciones, y mejora las propiedades mecánicas direccionales. Tras la forja, las piezas se someten a normalizado (calentamiento a 870-930 °C seguido de enfriamiento al aire) para homogeneizar la microestructura y aliviar tensiones internas.

El control de calidad es exhaustivo e incluye ensayos destructivos y no destructivos. Las bridas A105 deben pasar pruebas de tracción, dureza (Brinell o Rockwell) y análisis químico. Además, se realizan ensayos de impacto Charpy a -20 °C (o menor según especificación del cliente) para verificar la tenacidad, especialmente en aplicaciones críticas. La inspección visual, la verificación dimensional según ASME B16.5 y la detección de defectos superficiales mediante líquidos penetrantes o partículas magnéticas completan el protocolo. Para pedidos con requisitos adicionales, es posible incluir ultrasonido, radiografía o certificación de soldadura (WPQ) si la brida va a ser soldada a componentes especiales.

En la planta de Forja Jianing, todos estos procesos se ejecutan bajo un sistema de gestión de calidad certificado ISO 9001, con trazabilidad documentada desde el lote de acero hasta la expedición. La capacidad de forja permite fabricar bridas de hasta 60 pulgadas de diámetro, con tolerancias dimensionales ajustadas a los estándares más exigentes. (咨询热线：176 9623 6479)

Aplicaciones típicas y criterios de selección

Las bridas A105 se emplean en una amplia variedad de sistemas de tuberías de procesos, incluyendo líneas de vapor, agua de refrigeración, aceites lubricantes, hidrocarburos ligeros y gases industriales. Son especialmente populares en refinerías, plantas petroquímicas, centrales térmicas, sistemas de aire comprimido y en instalaciones de tratamiento de agua. Su relación entre resistencia y costo las convierte en una opción equilibrada para presiones hasta clase 600 y temperaturas moderadas, donde no se requieren aleaciones especiales como acero inoxidable o aleaciones de níquel.

Para seleccionar la brida A105 adecuada, se deben considerar los siguientes factores:

• Presión de diseño y temperatura de operación: Consultar las tablas de presión-temperatura de ASME B16.5 para la clase correspondiente. Por ejemplo, una brida clase 150 de A105 soporta hasta 190 psi a 400 °F (204 °C), mientras que una clase 300 alcanza 720 psi a la misma temperatura.
• Material de la junta y tipo de cara: La cara elevada (RF) es la más común para aplicaciones generales. Las caras de anillo (RTJ) se usan en servicios críticos de alta presión. Las caras planas (FF) son adecuadas para bridas de fundición o equipos con baja rigidez.
• Compatibilidad con el fluido: Para fluidos corrosivos o erosivos, puede ser necesario un recubrimiento (galvanizado, epoxi) o un aumento de espesor por corrosión permitida.
• Condiciones de montaje y mantenimiento: En espacios reducidos, las bridas deslizantes o roscadas simplifican la instalación. Para tuberías que requieren desmontaje frecuente, las bridas de solapa son preferibles.
• Normativa local y certificaciones exigidas: En proyectos internacionales, puede requerirse certificación PED, CRN (Canadá) o registro ante entidades como ASME. El fabricante debe poder emitir los certificados correspondientes.

Tendencias del mercado de bridas A105 hacia 2026

El mercado global de bridas de acero al carbono, incluyendo las A105, ha mostrado un crecimiento sostenido en los últimos años, con una tasa de incremento anual compuesta estimada entre 3 % y 5 % hasta 2026. Este crecimiento está impulsado por la recuperación de la inversión en infraestructura energética, especialmente en proyectos de gas natural licuado (GNL), ampliación de refinerías en Asia y renovación de plantas de generación eléctrica en Estados Unidos y Europa. Además, la creciente demanda de tuberías para sistemas de captura de carbono (CCUS) y de hidrógeno verde abre nuevas oportunidades para componentes forjados que cumplan con estándares de calidad internacionales.

Desde el punto de vista técnico, se observan las siguientes tendencias:

• Mayor exigencia en trazabilidad de materiales: Los compradores solicitan cada vez más reportes de ensayos con datos de colada, certificados de forja y resultados de pruebas no destructivas, lo que obliga a los fabricantes a invertir en sistemas de gestión de lotes digitalizados.
• Optimización de espesores mediante diseño por elementos finitos: Algunos fabricantes avanzados utilizan simulación para reducir el peso de las bridas sin comprometer la seguridad, lo que se traduce en ahorro de material y costos logísticos.
• Demanda de bridas con protección anticorrosiva: En ambientes marinos o con alta humedad, los recubrimientos como la pintura rica en zinc o el galvanizado en caliente están ganando terreno para extender la vida útil del componente.
• Estandarización hacia dimensiones métricas: Aunque el estándar ASME sigue siendo predominante, cada vez más proyectos en Asia y América Latina adoptan la norma ISO 7005 o la EN 1092, lo que exige a los fabricantes ofrecer ambas series.

Importancia de la experiencia del fabricante en la calidad final

No todas las bridas etiquetadas como A105 ofrecen el mismo nivel de desempeño. La calidad depende directamente del control del proceso de forja, del tratamiento térmico, de la precisión dimensional y de la rigurosidad de las inspecciones. Un fabricante con experiencia como Forja Jianing cuenta con infraestructura para forjar piezas con relaciones de reducción adecuadas, asegurando que la fibra del material siga la forma de la brida y evitando concentraciones de tensiones en radios de curvatura o cambios de sección. Además, la capacidad de realizar ensayos de impacto y ultrasonido in-house permite detectar defectos internos antes del envío, reduciendo el riesgo de fallos en servicio.

En un caso real, una refinería en el norte de África enfrentaba problemas de fugas en las juntas de bridas clase 600 de un sistema de vapor sobrecalentado. Tras analizar las piezas, se descubrió que algunas bridas presentaban microporosidades no detectadas en la inspección superficial. Al migrar a bridas suministradas por un fabricante con procesos de forja controlados y ensayos volumétricos obligatorios, la tasa de fugas se redujo en un 90 %, y los costos de mantenimiento no programado disminuyeron significativamente. Este tipo de experiencias subraya la importancia de seleccionar un proveedor con certificaciones y trayectoria comprobada.

Recomendaciones para la compra y recepción de bridas A105

Al adquirir bridas A105, se recomienda seguir estos pasos para asegurar la conformidad con los requisitos del proyecto:

• Verificar la documentación: Solicitar el certificado de calidad emitido por el fabricante según EN 10204 3.1 o 3.2, que incluya composición química, propiedades mecánicas, resultados de ensayos no destructivos y número de colada.
• Inspeccionar las dimensiones: Medir el diámetro exterior, el espesor, la altura del cuello (en weld neck), el diámetro del taladro y el diámetro del círculo de pernos con calibres y plantillas según ASME B16.5. Las tolerancias son estrictas: por ejemplo, el diámetro exterior puede tener una variación de ±1,6 mm para bridas de hasta 600 mm.
• Revisar el acabado superficial: La superficie debe estar libre de grietas, inclusiones, escamas de laminación o marcas de herramientas profundas. El acabado de la cara de junta debe ser uniforme, con una rugosidad típica de 125-250 micro pulgadas para cara elevada.
• Comprobar la marcación: Cada brida debe llevar grabada la identificación del fabricante, el grado de material (A105), la clase de presión, el tamaño nominal, el tipo de cara (RF, FF, etc.) y el número de calor o lote. La marcación debe ser legible y permanente.
• Realizar pruebas aleatorias: En lotes grandes, se puede exigir una contraprueba de dureza Brinell o un análisis químico rápido por espectrometría para confirmar que el material corresponde al especificado.

Conclusión: valor de las bridas A105 en proyectos industriales modernos

La brida A105, como componente fundamental en sistemas de tuberías, combina resistencia mecánica, versatilidad de diseño y un costo competitivo que la mantiene vigente en la industria. Su correcta selección, fabricación y verificación son factores determinantes para la seguridad y la continuidad operativa de plantas en sectores clave. Con el avance de las exigencias normativas y la evolución del mercado hacia materiales más trazables y procesos más eficientes, contar con un proveedor que integre tecnología de forja, controles de calidad exhaustivos y experiencia en proyectos internacionales resulta una ventaja estratégica. Forja Jianing ofrece exactamente eso: un partner industrial capaz de suministrar bridas A105 con plena conformidad, respaldo técnico y entregas confiables, contribuyendo al éxito de los proyectos de sus clientes en todo el mundo.
