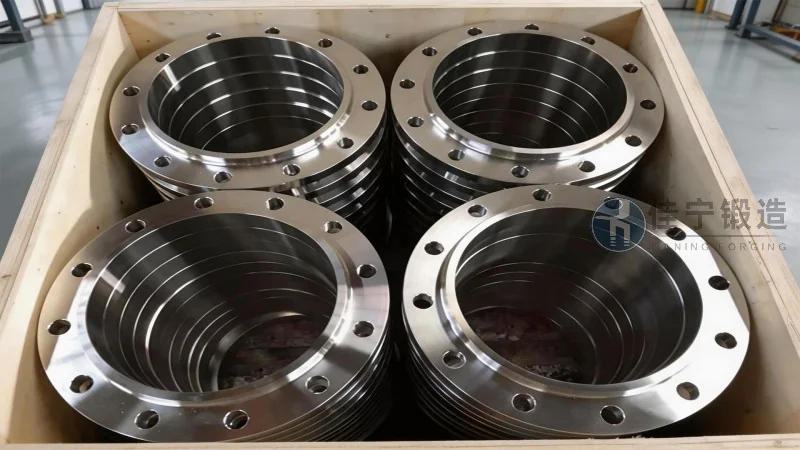

Comprometidos en proporcionar a diversos sectores: piezas forjadas anulares, piezas forjadas de ejes, piezas forjadas en matriz, y otros productos de forja libre y forja en molde.Las bridas soldadas a tope tipo anillo-placa representan una solución técnica consolidada en sistemas de tuberías que requieren alta resistencia mecánica y estanqueidad confiable. Este componente, diseñado para ser soldado directamente al extremo del tubo, combina la geometría de un anillo plano con un cuello cónico que facilita la transición de tensiones entre la tubería y la brida. En la práctica industrial, este tipo de brida se utiliza en aplicaciones de media y alta presión, donde la integridad de la junta es crítica para evitar fugas o fallos estructurales. A medida que nos acercamos a 2026, el mercado global de bridas forjadas experimenta un crecimiento sostenido, impulsado por la expansión de la industria petroquímica, la generación de energía y la infraestructura de transporte de fluidos. Según estimaciones del sector, la demanda de bridas soldadas a tope de alta calidad aumentará aproximadamente un 6,2 % anual en los próximos cinco años, con especial énfasis en aquellas fabricadas bajo estrictos controles de trazabilidad y normas internacionales como ASME B16.5, EN 1092-1 y ISO 7005. En este contexto, contar con un proveedor capacitado, con experiencia documentada y capacidad de personalización, marca una diferencia sustancial en la rentabilidad y seguridad de los proyectos. Forja Jianing, con más de dos décadas de especialización en forjado de precisión, ha desarrollado una línea de productos de brida soldada a tope tipo anillo-placa que responde a las exigencias más rigurosas del mercado. La empresa combina procesos térmicos controlados, maquinado CNC y ensayos no destructivos para garantizar que cada pieza cumpla con los requisitos dimensionales y mecánicos especificados. En este artículo se presenta una visión técnica detallada de este producto, sus ventajas fundamentales, criterios de selección basados en datos reales y la relevancia de elegir un fabricante con capacidad de trazabilidad total.
La brida soldada a tope tipo anillo-placa, también conocida como brida de cuello para soldar con cara plana o raised face, se caracteriza por un cuerpo cilíndrico que se ensancha en un anillo plano en su extremo. Este anillo contiene los orificios para los pernos de unión, mientras que el cuello cónico se suelda al tubo mediante una junta a tope. A diferencia de las bridas deslizantes o roscadas, la unión soldada a tope permite una transmisión uniforme de las tensiones mecánicas, reduciendo la concentración de esfuerzos en la zona de soldadura. El diseño responde a normas internacionales que definen dimensiones, tolerancias y presiones nominales (PN) o clases de presión (Class 150, 300, 600, 900, 1500 y 2500 según ASME B16.5).
La geometría del cuello cónico es uno de los factores que más influye en el rendimiento de la brida. Un ángulo de conicidad adecuado —generalmente entre 15 y 30 grados— asegura que la carga axial se distribuya de manera equilibrada. Además, el espesor del anillo debe calcularse en función de la presión de diseño, la temperatura de servicio y el material base. Los aceros al carbono como ASTM A105, los aceros inoxidables como ASTM A182 F304/F316 y las aleaciones especiales como Inconel o Hastelloy son comunes en esta línea de productos. Forja Jianing ofrece bridas en una amplia gama de materiales, con certificación de trazabilidad desde la colada hasta el producto final.
La selección del tipo de brida adecuado tiene un impacto directo en los costos de instalación, mantenimiento y operación de una planta. A continuación se enumeran las ventajas más relevantes de la brida soldada a tope tipo anillo-placa, respaldadas por datos de ingeniería y experiencia en campo:
La calidad de una brida soldada a tope tipo anillo-placa depende en gran medida del proceso de forjado y del tratamiento térmico posterior. Forja Jianing utiliza prensas de forjado de alta capacidad (hasta 4000 toneladas) y martillos de caída controlada para conformar el anillo y el cuello en una sola pieza, sin uniones ni soldaduras intermedias. Este método garantiza una estructura de grano fino y homogéneo, con propiedades mecánicas uniformes en toda la sección transversal.
El ciclo de producción incluye las siguientes etapas con controles intermedios documentados:
Este flujo de trabajo asegura que cada brida cumpla con los requisitos de la norma aplicable y las especificaciones particulares del proyecto. Además, Forja Jianing dispone de un sistema de trazabilidad digital que permite consultar el historial completo de cada pieza mediante un código QR grabado en el anillo.
Elegir la brida adecuada para una aplicación concreta requiere considerar varios parámetros técnicos. La presión nominal (PN o Class) debe ser igual o superior a la presión máxima de trabajo del sistema, incluyendo márgenes de seguridad según el código aplicable. La temperatura de servicio también influye en la selección del material y en la presión máxima admisible, ya que la resistencia mecánica de los aceros disminuye a temperaturas elevadas. Por ejemplo, para una brida de acero al carbono ASTM A105, la presión máxima admisible a 400 °C es aproximadamente un 20 % menor que a 100 °C.
El espesor del anillo y el número de pernos vienen determinados por la clase de presión y el diámetro nominal. La siguiente tabla resume valores orientativos para bridas tipo anillo-placa según ASME B16.5 (datos válidos para 2026 como referencia actualizada):
En aplicaciones con fluidos corrosivos o erosivos, se recomienda seleccionar aceros inoxidables austeníticos (F304, F316, F321) o aleaciones de níquel. Forja Jianing ofrece además recubrimientos superficiales opcionales como pasivado químico, galvanizado en caliente o electropulido, según los requerimientos ambientales del proyecto.
El sector de componentes forjados para tuberías experimenta una transformación impulsada por la digitalización de procesos, la exigencia de sostenibilidad y la necesidad de reducir costos de mantenimiento. Para 2026, se espera que la adopción de materiales de alta resistencia y baja aleación (HSLA) crezca un 8 % anual en la fabricación de bridas, debido a su capacidad para reducir el peso de los conjuntos sin comprometer la resistencia. Asimismo, la certificación de producto según estándares internacionales como PED 2014/68/EU (Directiva de Equipos a Presión) o UKCA se ha convertido en un requisito indispensable para las exportaciones a Europa y el Reino Unido.
Otro aspecto relevante es la trazabilidad digital. Los fabricantes que implementan sistemas de identificación única para cada brida —con datos de colada, tratamiento térmico, ensayos mecánicos y dimensionales— ofrecen un valor añadido significativo a los ingenieros de proyecto y a los responsables de mantenimiento. Forja Jianing ha desarrollado un sistema de gestión de calidad en línea que permite a los clientes descargar certificados y reportes de inspección con solo escanear el código de la brida. Esta capacidad responde a las exigencias de industrias como la petroquímica, la farmacéutica y la generación de energía, donde la documentación técnica es parte integral de la puesta en marcha y la operación segura.
En cuanto a la aplicación sectorial, las bridas soldadas a tope tipo anillo-placa siguen siendo la opción preferida en líneas de alta presión de refinerías, plantas de gas natural licuado, centrales térmicas y sistemas de vapor de media y alta presión. La tendencia hacia plantas modulares y la construcción de instalaciones en zonas remotas también favorece la demanda de bridas con tolerancias ajustadas que faciliten el montaje en campo sin necesidad de mecanizados adicionales.
Un caso documentado en una refinería del sudeste asiático ilustra la relevancia de seleccionar bridas de alta integridad. En una unidad de hidrotratamiento de diésel, se instalaron 350 bridas tipo anillo-placa de acero inoxidable ASTM A182 F316L, clase 600, en diámetros de 2″ a 18″. Después de tres años de operación continua a 350 °C y 45 barg, no se registraron fugas ni deformaciones en las juntas. Las inspecciones periódicas mediante ultrasonido confirmaron la ausencia de defectos en las soldaduras y en el material base. Este resultado se atribuyó a la calidad del forjado, al control dimensional preciso y a la correcta selección del tratamiento térmico de sensibilización controlada.
Otro ejemplo se encuentra en una planta de cogeneración en Europa, donde se emplearon bridas de acero al carbono ASTM A105 con espesores reforzados para soportar ciclos térmicos diarios de 20 °C a 400 °C. Después de 15 000 ciclos, las bridas mantenían su estanqueidad sin necesidad de reapriete de pernos. Estos resultados validan la importancia de contar con un fabricante que ofrezca datos de fatiga y ensayos de vida útil.
La decisión de compra de una brida soldada a tope tipo anillo-placa no debe basarse únicamente en el precio. Factores como la capacidad de producción, la flexibilidad para adaptarse a especificaciones especiales, los plazos de entrega y el soporte técnico postventa son igualmente determinantes para el éxito del proyecto. Forja Jianing cuenta con un equipo de ingenieros de aplicaciones que asesora a los clientes en la selección del material, la clase de presión, el acabado superficial y los ensayos requeridos. Además, la empresa dispone de un stock permanente de bridas en los diámetros y presiones más demandados, lo que reduce los tiempos de suministro en proyectos urgentes.
Los clientes también pueden acceder a documentación técnica detallada, incluyendo planos dimensionales en formato CAD, certificados de ensayos y manuales de instalación y soldadura. Esta transparencia documental es un pilar de la filosofía de Forja Jianing y contribuye a generar confianza en cada pedido.
El mercado de bridas forjadas evoluciona hacia productos con mayor valor añadido, donde la fiabilidad documentada y la capacidad de personalización marcan la diferencia. Forja Jianing ha destinado recursos a la mejora continua de sus procesos de forjado, mecanizado y control de calidad, con la vista puesta en las exigencias de la industria 4.0. La implementación de sensores en las prensas de forjado y el análisis en tiempo real de los parámetros de deformación permiten ajustar el proceso para minimizar la porosidad interna y las heterogeneidades microestructurales. Esto se traduce en bridas con propiedades mecánicas más homogéneas y una vida útil prolongada.
Para 2026, la empresa tiene previsto ampliar su capacidad de producción de bridas en aleaciones especiales (Inconel 625, Hastelloy C276, Monel 400) y en diámetros de hasta 60″ según ASME B16.47, con el fin de atender proyectos de gran envergadura en los sectores de energía eólica marina, hidrógeno verde y desalinización. Esta estrategia de crecimiento se fundamenta en la experiencia acumulada y en la confianza de clientes que valoran la calidad consistente y el cumplimiento de plazos.
La selección adecuada de una brida soldada a tope tipo anillo-placa es una decisión técnica que impacta directamente en la seguridad, la eficiencia y la rentabilidad de una instalación industrial. Contar con un fabricante que ofrezca trazabilidad total, ensayos certificados y asesoramiento personalizado es un factor clave para minimizar riesgos y optimizar la inversión. Forja Jianing reúne estas capacidades y mantiene un compromiso firme con la calidad, la innovación y la satisfacción del cliente. Para consultas técnicas o solicitudes de cotización, puede contactar al equipo de ingeniería de la empresa. (咨询热线：176 9623 6479)
