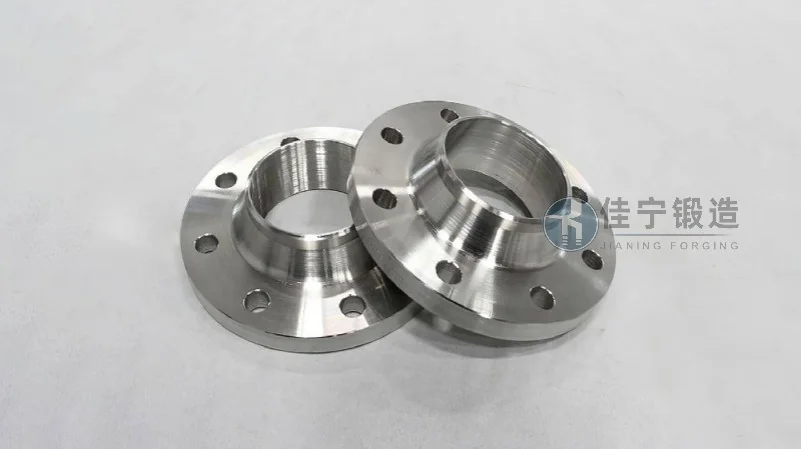

Producto de brida soldada plana cara RF: introducción y características sobresalientes

Introducción al producto de brida soldada plana cara RF: concepto, aplicación y relevancia técnica

La brida soldada plana con cara realzada (RF, por sus siglas en inglés) es uno de los componentes más utilizados en sistemas de tuberías industriales, especialmente en sectores que requieren alta resistencia mecánica y estanqueidad en condiciones de presión y temperatura variables. Este tipo de brida se caracteriza por un diseño de superficie plana con un resalte concéntrico que permite concentrar la presión de sellado en un área específica, optimizando la capacidad de ajuste con la junta y reduciendo el riesgo de fugas. En la práctica, la brida soldada plana cara RF se emplea en aplicaciones que van desde plantas petroquímicas y refinerías hasta sistemas de generación de energía y plantas de tratamiento de agua, donde la fiabilidad de las conexiones es un factor crítico para la seguridad operativa y la continuidad del proceso.

El diseño de la brida soldada plana RF responde a estándares internacionales como ASME B16.5, EN 1092-1 y ISO 7005, lo que garantiza la intercambiabilidad entre fabricantes y la compatibilidad con tuberías de diferentes materiales. En Forja Jianing, hemos desarrollado un proceso de fabricación que integra técnicas de forjado en caliente y mecanizado de precisión, asegurando que cada unidad cumpla con las tolerancias dimensionales exigidas por las normativas más estrictas. La combinación de una cara realzada con una superficie plana de apoyo proporciona un sello eficaz incluso en sistemas sometidos a ciclos térmicos y vibraciones, lo que representa una ventaja significativa frente a otras geometrías de brida. Este equilibrio entre simplicidad de diseño y rendimiento ha convertido a la brida soldada plana RF en una opción preferida por ingenieros y proyectistas de todo el mundo.

Desde una perspectiva técnica, la brida soldada plana RF se diferencia de otros tipos de bridas por su capacidad para distribuir uniformemente la carga de apriete, minimizando la deformación del material y prolongando la vida útil del conjunto. La zona de la cara realzada actúa como un concentrador de presión controlado, lo que permite utilizar juntas de menor espesor sin comprometer la estanqueidad. En aplicaciones con fluidos agresivos o temperaturas extremas, esta característica resulta esencial para mantener la integridad del sistema a lo largo del tiempo. En Forja Jianing, ofrecemos este tipo de brida en una amplia gama de materiales, incluyendo acero al carbono, acero inoxidable y aleaciones especiales, adaptándonos a los requisitos específicos de cada proyecto.

Características técnicas destacadas de la brida soldada plana cara RF

La brida soldada plana con cara realzada presenta una serie de propiedades técnicas que la distinguen en el mercado de componentes para tuberías. A continuación, se enumeran los aspectos más relevantes que todo especialista debe considerar al momento de seleccionar este producto para una instalación industrial.

• Geometría de la cara realzada: El resalte concéntrico en la superficie de la brida permite concentrar la presión de sellado en un área reducida, lo que mejora la eficacia de la junta y reduce la probabilidad de fugas, incluso en condiciones de presión fluctuante.
• Compatibilidad con estándares internacionales: Nuestras bridas cumplen con ASME B16.5 Clase 150, 300, 600, 900 y 1500, así como con EN 1092-1 Tipo 11 y ISO 7005, asegurando su integración en sistemas diseñados bajo diferentes códigos.
• Amplia gama de materiales: Disponemos de bridas en acero al carbono (ASTM A105), acero inoxidable (ASTM A182 F304, F316, F321) y aleaciones de níquel (Inconel, Hastelloy), con certificación de trazabilidad y ensayos mecánicos.
• Resistencia mecánica y durabilidad: El proceso de forjado en caliente que empleamos en Forja Jianing refina la estructura granular del metal, incrementando la resistencia a la tracción y a la fatiga, lo que se traduce en una vida útil prolongada en servicio.
• Acabado superficial optimizado: La superficie de la cara realzada se mecaniza con rugosidades controladas (Ra 3.2 µm a 6.3 µm) para garantizar un sellado efectivo con juntas planas, espirales o de grafito.
• Versatilidad de aplicación: Adecuada para tuberías de vapor, gas, hidrocarburos, productos químicos y agua, en rangos de presión desde vacío hasta 250 bar y temperaturas desde -196 °C hasta 600 °C, dependiendo del material seleccionado.

Estas características convierten a la brida soldada plana RF en una solución robusta y fiable para proyectos que exigen altos estándares de calidad. En nuestra planta de producción, cada lote de bridas es sometido a controles dimensionales, ensayos no destructivos y pruebas de presión, siguiendo procedimientos documentados que garantizan la repetibilidad del proceso. La experiencia acumulada durante más de dos décadas en el sector nos permite ofrecer productos que superan las expectativas de clientes en más de 40 países, desde pequeñas plantas locales hasta grandes complejos petroquímicos internacionales.

Ventajas de la brida soldada plana RF frente a otros tipos de bridas

En el mercado existen múltiples configuraciones de bridas, cada una diseñada para satisfacer necesidades específicas. Sin embargo, la brida soldada plana con cara realzada ofrece un equilibrio particular entre facilidad de instalación, capacidad de sellado y coste, lo que la hace especialmente atractiva para un amplio espectro de aplicaciones. A continuación, se presentan las principales ventajas comparativas que justifican su elección.

• Mayor eficiencia de sellado: A diferencia de las bridas planas sin resalte, la versión RF concentra la presión de la junta en el área del realce, lo que permite alcanzar un sello más hermético con un par de apriete menor. Esto reduce el desgaste de los pernos y la junta, y facilita el mantenimiento.
• Menor riesgo de daño en la junta: La superficie plana de apoyo distribuye la carga de forma uniforme, evitando concentraciones de tensión que podrían deformar o romper la junta durante el montaje o en servicio.
• Compatibilidad con sistemas existentes: Al cumplir con dimensiones estándar, la brida RF puede reemplazar directamente a bridas de otros tipos sin necesidad de modificar la tubería, lo que simplifica las labores de renovación y ampliación de instalaciones.
• Optimización del coste total: Si bien el proceso de fabricación de una brida RF es ligeramente más complejo que el de una brida plana, la reducción de fugas y la mayor vida útil de las juntas compensan ampliamente la inversión inicial, disminuyendo el coste de operación y mantenimiento.
• Adaptabilidad a condiciones severas: La geometría de la cara realzada permite utilizar juntas de diferentes materiales (grafito, PTFE, metálicas espirales) sin perder eficacia, lo que resulta clave en servicios con fluidos corrosivos o temperaturas extremas.

En Forja Jianing, hemos comprobado que la elección de la brida adecuada puede marcar la diferencia en la rentabilidad de un proyecto. Por eso, ofrecemos asesoramiento técnico personalizado para ayudar a los ingenieros a seleccionar el tipo de brida, material y acabado que mejor se adapte a sus condiciones de operación. Nuestro equipo de soporte cuenta con experiencia en más de 500 proyectos internacionales, lo que nos permite anticipar problemas y proponer soluciones probadas en campo.

Proceso de fabricación y control de calidad en Forja Jianing

La calidad de una brida soldada plana cara RF depende en gran medida del proceso de fabricación y de los controles aplicados en cada etapa. En Forja Jianing, hemos implementado un sistema de gestión de calidad certificado bajo ISO 9001 e ISO 14001, que abarca desde la recepción de materia prima hasta el embalaje final del producto. El proceso comienza con la selección rigurosa de aceros provenientes de siderúrgicas homologadas, los cuales son sometidos a análisis químicos y ensayos mecánicos para verificar su composición y propiedades.

Posteriormente, el material es forjado en caliente en prensas de alta capacidad, lo que permite obtener una estructura granular homogénea y eliminar posibles inclusiones o porosidades. La fase de mecanizado se realiza en centros de control numérico (CNC) de última generación, garantizando tolerancias dimensionales dentro de los límites establecidos por las normas. La cara realzada recibe un tratamiento especial de acabado superficial para asegurar la rugosidad adecuada, mientras que los orificios de los pernos se taladran con plantillas de precisión para garantizar la intercambiabilidad.

Una vez fabricadas, todas las bridas pasan por un proceso de inspección que incluye medición dimensional, verificación de concentricidad y pruebas de estanqueidad. En Forja Jianing, disponemos de laboratorio propio para realizar ensayos no destructivos como ultrasonidos, partículas magnéticas y líquidos penetrantes, según los requisitos del cliente y la normativa aplicable. Cada pieza es marcada de forma individual con un código de trazabilidad que permite acceder a su historial completo de fabricación, desde el lote de acero hasta los resultados de las pruebas.

Este enfoque sistemático nos permite ofrecer productos que cumplen con las exigencias de los sectores más críticos, como el petróleo y gas, la petroquímica, la generación de energía y la industria farmacéutica. Además, nuestra capacidad de producción supera las 12.000 toneladas anuales, lo que nos posiciona como un socio fiable para proyectos de gran envergadura. Para consultas técnicas o comerciales, puede contactarnos directamente a través de nuestra línea de atención (咨询热线：176 9623 6479), donde nuestro equipo de ingenieros estará encantado de asesorarle.

Selección y recomendaciones para la instalación de bridas soldadas planas RF

La correcta selección e instalación de una brida soldada plana cara RF es fundamental para garantizar el rendimiento del sistema de tuberías. A continuación, se ofrecen una serie de recomendaciones prácticas basadas en nuestra experiencia en el sector y en las mejores prácticas internacionales.

• Verificación de la clase de presión: Es imprescindible seleccionar la brida con la clase de presión (150, 300, 600, 900, 1500) adecuada a la presión de diseño del sistema, considerando factores de seguridad y condiciones de operación.
• Compatibilidad de materiales: El material de la brida debe ser compatible con el fluido de proceso y con el material de la tubería, evitando pares galvánicos desfavorables que puedan acelerar la corrosión. En Forja Jianing ofrecemos asesoramiento para la selección del material óptimo.
• Preparación de la superficie de sellado: Antes del montaje, la cara realzada debe limpiarse de cualquier resto de óxido, grasa o suciedad. Se recomienda utilizar una junta nueva en cada montaje y aplicar un par de apriete progresivo siguiendo el patrón cruzado especificado en la norma.
• Control de la alineación: Durante la instalación, es fundamental asegurar que las bridas estén correctamente alineadas para evitar esfuerzos adicionales sobre los pernos y la junta. Una desalineación superior a 1 mm puede comprometer la estanqueidad del sistema.
• Prueba de estanqueidad: Una vez montada la conexión, se debe realizar una prueba de presión (hidrostática o neumática) según la normativa aplicable, para verificar que no existen fugas en la unión. En Forja Jianing recomendamos documentar los resultados para futuras referencias.

La formación del personal encargado del montaje es otro factor clave para asegurar la fiabilidad de las conexiones. Por esta razón, en Forja Jianing ofrecemos sesiones de capacitación técnica a los equipos de instalación de nuestros clientes, cubriendo aspectos como la selección de juntas, el control del par de apriete y la detección temprana de posibles fallos. Esta formación se ha convertido en un valor diferencial que nuestros clientes aprecian, ya que reduce significativamente las incidencias en planta y optimiza los tiempos de mantenimiento.

Tendencias del mercado y perspectivas para la brida soldada plana RF en 2026

El mercado global de componentes para tuberías industriales experimenta una evolución constante impulsada por la digitalización, la sostenibilidad y la necesidad de mejorar la eficiencia energética. Según análisis sectoriales recientes, se espera que la demanda de bridas soldadas planas RF crezca a una tasa anual compuesta del 4,2 % entre 2024 y 2028, alcanzando un volumen de mercado superior a los 2.800 millones de dólares en 2026. Este crecimiento está ligado principalmente a la expansión de proyectos petroquímicos en Oriente Medio y Asia, así como a la modernización de infraestructuras energéticas en Europa y América del Norte.

En este contexto, la brida soldada plana RF se posiciona como una solución eficiente para sistemas que requieren altos niveles de estanqueidad y resistencia mecánica. La tendencia hacia la reducción de emisiones fugitivas en plantas industriales está impulsando la adopción de componentes con geometrías de sellado optimizadas, como la cara realzada, que contribuyen a minimizar las pérdidas de fluido. Asimismo, la creciente utilización de hidrógeno como vector energético está generando nuevas exigencias en términos de materiales y acabados, áreas en las que Forja Jianing ha desarrollado líneas específicas de productos certificados para servicio con hidrógeno.

Otro factor relevante es la integración de tecnologías de trazabilidad digital, como el marcado con códigos QR y sistemas de gestión de calidad en la nube, que permiten a los operadores acceder a toda la información técnica de cada brida de forma inmediata. En Forja Jianing, hemos iniciado la implementación de estos sistemas en nuestras líneas de producción, facilitando a nuestros clientes la gestión del ciclo de vida de los componentes y el cumplimiento de normativas como la directiva europea de equipos a presión (PED 2014/68/EU).

La combinación de estándares técnicos exigentes, materiales de alta calidad y procesos de fabricación controlados será determinante para satisfacer las demandas de un mercado cada vez más competitivo. En este escenario, la experiencia y la capacidad de innovación de Forja Jianing nos permiten ofrecer productos que no solo cumplen con las especificaciones actuales, sino que anticipan las necesidades futuras de la industria.

Compromiso con la calidad y servicio al cliente en Forja Jianing

En Forja Jianing, entendemos que la selección de una brida soldada plana cara RF va más allá de una decisión técnica: es una inversión en la seguridad y la continuidad operativa de las instalaciones de nuestros clientes. Por ello, hemos construido una cultura empresarial basada en la mejora continua, la transparencia y el compromiso con la satisfacción del cliente. Nuestro equipo de atención técnica está disponible para resolver dudas sobre especificaciones, procesos de instalación y mantenimiento, ofreciendo un acompañamiento integral desde la fase de diseño hasta la puesta en marcha.

La capacidad de personalización es otro de los pilares de nuestra propuesta de valor. Si un proyecto requiere dimensiones especiales, materiales fuera de catálogo o tratamientos superficiales específicos, trabajamos conjuntamente con el cliente para desarrollar una solución a medida, manteniendo los plazos de entrega y la calidad que nos caracterizan. Hemos completado con éxito más de 200 proyectos de bridas no estándar en los últimos cinco años, lo que demuestra nuestra flexibilidad y capacidad de respuesta.

Para cualquier consulta relacionada con nuestros productos, incluyendo la brida soldada plana cara RF, le invitamos a contactar con nuestro equipo comercial y técnico a través de la línea directa (咨询热线：176 9623 6479). Estaremos encantados de proporcionarle información detallada, documentación técnica y referencias de proyectos anteriores que avalen nuestra experiencia. En Forja Jianing, trabajamos cada día para ser el socio de confianza que impulsa el éxito de sus instalaciones industriales.
