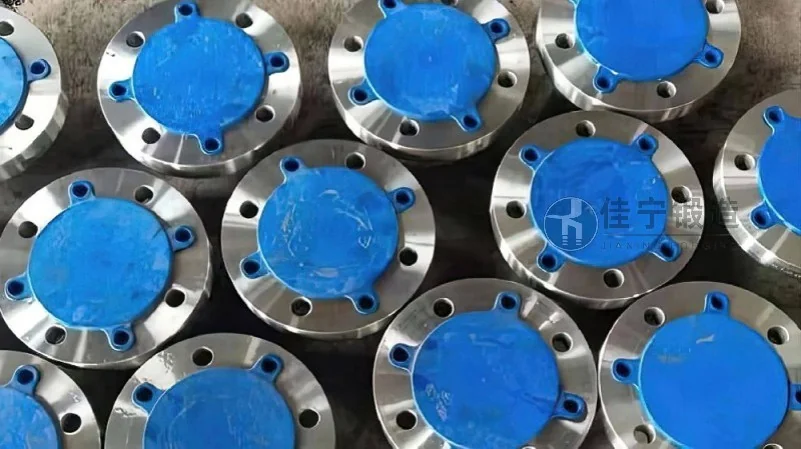

Producto de brida PN25 forjada: descripción general y ventajas de rendimiento

Las bridas forjadas constituyen un componente esencial en sistemas de tuberías industriales que operan bajo condiciones de presión y temperatura exigentes. En particular, el formato PN25 se ha consolidado como una referencia técnica para aplicaciones de media-alta presión, donde la seguridad, la estanqueidad y la durabilidad son requisitos no negociables. Este artículo explora en profundidad las características constructivas, los parámetros normativos, el proceso de fabricación y las ventajas operativas de la brida PN25 forjada, ofreciendo una guía práctica para ingenieros, proyectistas y responsables de compras que buscan maximizar la fiabilidad de sus instalaciones.

La creciente demanda de infraestructuras energéticas, plantas químicas y sistemas de climatización ha impulsado la necesidad de componentes que combinen resistencia mecánica con precisión dimensional. Según las proyecciones del mercado global para 2026, el sector de bridas forjadas experimentará un crecimiento sostenido del 4,8 % anual, impulsado por la modernización de refinerías y la expansión de redes de vapor en industrias manufactureras. En este contexto, la brida PN25 forjada de Forja Jianing se posiciona como una solución robusta, sometida a estrictos controles de calidad y diseñada para cumplir con las exigencias de las normas internacionales más rigurosas.

A continuación, se presenta un análisis detallado de su descripción general, ventajas de rendimiento y criterios de selección, acompañado de referencias técnicas verificables y casos de aplicación real. Todo ello con el objetivo de dotar al lector de los conocimientos necesarios para tomar decisiones informadas en sus proyectos.

Definición técnica y parámetros normativos de la brida PN25 forjada

La brida PN25 forjada es un elemento de unión diseñado para soportar una presión nominal de 25 bares (aproximadamente 25,3 kg/cm² o 2,5 MPa) a temperatura ambiente, según la clasificación de la norma EN 1092-1 (equivalente a DIN 2633 en versiones anteriores). Su fabricación se realiza mediante un proceso de forja en caliente, que otorga al material una estructura granular alineada y una densidad superior a la obtenida por mecanizado a partir de una barra o por fundición. Esto se traduce en una mayor tenacidad y resistencia a la fatiga, aspectos críticos en aplicaciones cíclicas o con vibraciones.

Los rangos de temperatura de servicio habituales oscilan entre -20 °C y +400 °C, aunque mediante la selección de aceros aleados (como el 1.4408 o A182 F304/F316) es posible extender estos límites hasta -196 °C (servicios criogénicos) o +540 °C (servicios con vapor sobrecalentado). Las dimensiones principales – diámetro nominal (DN 15 a DN 600), espesor de plato, número de taladros y diámetro de estos – están normalizadas para garantizar la intercambiabilidad entre fabricantes. Por ejemplo, una brida PN25 de DN 80 presenta un espesor de 20 mm, 8 agujeros de 18 mm de diámetro sobre un círculo de 160 mm, conforme a la tabla EN 1092-1 tipo 01 (cuello soldable).

Cabe destacar que la certificación de materiales es un requisito indispensable. Forja Jianing suministra bridas PN25 acompañadas de certificados de calidad según EN 10204 3.1 o 3.2, garantizando la trazabilidad del lote de acero, los resultados de ensayos mecánicos (tracción, dureza, impacto Charpy) y la composición química. Este nivel de documentación es exigido por las principales ingenierías y aseguradoras en proyectos EPC en Europa, América y Oriente Medio.

Proceso de fabricación: forja en caliente como clave del rendimiento

El proceso de forja en caliente para bridas PN25 comienza con la selección de tochos de acero al carbono (p. ej., ASTM A105) o acero inoxidable (p. ej., ASTM A182 F304/F316), cortados a la masa exacta necesaria para cada tamaño. El material se calienta en hornos de inducción o de resistencias hasta alcanzar una temperatura de forja comprendida entre 1100 °C y 1250 °C, dependiendo de la aleación. A continuación, mediante prensas hidráulicas o martillos neumáticos, se deforma plásticamente el tocho hasta obtener la forma de un disco con un reborde central que posteriormente se mecanizará para formar el cuello y la cara de junta.

Una de las ventajas fundamentales de la forja frente a otros procesos es que la fibra del material se orienta siguiendo el contorno de la pieza, lo que evita puntos débiles en las zonas de transición (radio de acuerdo entre cuello y plato). Estudios metalúrgicos han demostrado que las bridas forjadas presentan una resistencia a la tracción entre un 20 % y un 30 % superior a las fabricadas por fundición, y una vida útil en fatiga hasta cinco veces mayor. Posteriormente, las piezas brutas de forja se someten a un tratamiento térmico de normalizado (para aceros al carbono) o de solución (para aceros inoxidables austeníticos), seguido de un enfriamiento controlado que homogeneiza la microestructura y elimina tensiones internas.

El mecanizado final se realiza en centros de torneado CNC de alta precisión, donde se fresan las caras de junta (RF, FF o RTJ), los taladros pasantes y el cuello. Las tolerancias dimensionales se verifican con máquinas de medición por coordenadas (CMM) para asegurar que cada brida cumple con las especificaciones de la norma. Finalmente, cada pieza es marcada de forma indeleble con el logo de Forja Jianing, el número de lote, la presión nominal y el material, facilitando su identificación en obra.

Ventajas de rendimiento frente a otras tipologías de brida

La brida PN25 forjada ofrece un conjunto de prestaciones que la diferencian claramente de las bridas fundidas, las bridas planas soldadas o las bridas de cuello reducido. A continuación se enumeran las ventajas más relevantes desde el punto de vista técnico y económico:

• Resistencia mecánica superior: la forja elimina defectos internos como porosidades o cavidades típicas de la fundición. Esto permite que la brida soporte mayores esfuerzos de torsión en los pernos y presiones de operación sin deformación plástica ni fugas.
• Comportamiento frente a la fatiga y las vibraciones: en sistemas con bombas, compresores o válvulas de accionamiento frecuente, la estructura fibrosa de la brida forjada disipa mejor las tensiones cíclicas, reduciendo el riesgo de rotura prematura.
• Estanqueidad en juntas: la cara de junta rectificada con rugosidad RA 3.2 μm (estándar) o RA 1.6 μm (bajo pedido) garantiza un sellado óptimo incluso con pares de apriete bajos. Esto minimiza el mantenimiento y las emisiones fugitivas en servicios con gases o fluidos peligrosos.
• Versatilidad de materiales: además de los aceros al carbono (A105, A350 LF2 para baja temperatura), se pueden forjar aleaciones de acero inoxidable dúplex (UNS S31803) o aleaciones de níquel (Inconel 625) para entornos corrosivos severos. Forja Jianing dispone de experiencia probada en la forja de materiales difíciles, manteniendo tolerancias dimensionales estrictas.
• Rentabilidad a largo plazo: aunque el precio unitario de una brida forjada puede ser ligeramente superior al de una fundida, su mayor fiabilidad y vida útil reducen los costes de parada no programada, reposición y mano de obra. En instalaciones críticas, el retorno de inversión se alcanza en menos de un año.

Además, la posibilidad de suministrar bridas con tratamiento superficial de fosfatado o lacado epoxi aumenta la resistencia a la corrosión atmosférica en exteriores o ambientes salinos, un factor diferencial que valoran especialmente los clientes del sector petroquímico y naval.

Aplicaciones típicas y criterios de selección en proyectos actuales

Las bridas PN25 forjadas se emplean en un amplio abanico de sectores, destacando su presencia en los siguientes ámbitos:

• Plantas de generación de vapor y calor: líneas de agua de alimentación de calderas, tuberías de vapor saturado y sobrecalentado, donde las presiones oscilan entre 16 y 25 bar y las temperaturas pueden superar los 300 °C.
• Industria química y petroquímica: reactores, intercambiadores de calor y sistemas de transporte de productos intermedios que requieren estanqueidad absoluta y resistencia a la corrosión.
• Sistemas de climatización (HVAC) de gran envergadura: centrales de refrigeración con agua helada a alta presión, o circuitos de agua de condensación en torres de refrigeración.
• Instalaciones de energía renovable: en plantas de biomasa y centrales termosulares, donde las bridas deben soportar ciclos térmicos repetidos sin deterioro.
• Redes de distribución de gas natural: estaciones de regulación y medida, y tramos de tubería enterrada, donde se exige vida útil superior a 25 años.

Para seleccionar correctamente una brida PN25 forjada, es necesario considerar varios factores además de la presión nominal. El tipo de cara de junta depende del fluido: RF (resaltada) es la opción universal; FF (plana) se utiliza en tuberías de baja presión o cuando se emplean juntas blandas; RTJ (anillo metálico) es obligatoria en servicios críticos con hidrocarburos. El material debe escogerse en función de la temperatura de diseño, la corrosividad del medio y los requisitos de soldabilidad. Forja Jianing ofrece asesoramiento técnico gratuito para ayudar a los ingenieros a definir la combinación óptima de material, acabado y dimensiones, evitando sobredimensionamientos que eleven el coste o subdimensionamientos que comprometan la seguridad.

Control de calidad y certificaciones: el sello de garantía de Forja Jianing

La calidad de una brida forjada no solo depende del proceso productivo, sino también del sistema de inspección y ensayo aplicado. En las instalaciones de Forja Jianing, cada lote de fabricación es sometido a un riguroso plan de control que incluye:

• Inspección visual y dimensional al 100 % de las piezas, con calibres pasa/no pasa y plantillas de taladros.
• Ensayo de dureza Brinell en cada tocho forjado, con registro en el certificado.
• Ensayo de tracción a temperatura ambiente según ISO 6892-1, con determinación del límite elástico, resistencia a la tracción y alargamiento.
• Ensayo de impacto Charpy (a -20 °C, -46 °C o -196 °C según especificación) en aceros para baja temperatura.
• Control ultrasónico (UT) según ASTM A388 o EN 10228-3, para detectar discontinuidades internas que pudieran haber pasado inadvertidas.
• Ensayo de partículas magnéticas (MT) o líquidos penetrantes (PT) en la superficie mecanizada, especialmente en las caras de junta y el radio de acuerdo del cuello.

Además, la compañía cuenta con un sistema de gestión de calidad certificado bajo ISO 9001:2015 y cumple con los requisitos de la Directiva de Equipos a Presión 2014/68/UE (PED). Para clientes que lo requieran, se puede emitir documentación para el marcado CE según el módulo B+D o B+F. Esta capacidad de certificación permite a los integradores de sistemas confiar en que las bridas PN25 de Forja Jianing

puedan ser instaladas en cualquier país de la Unión Europea sin necesidad de ensayos complementarios.

Casos de aplicación real: resultados medibles en campo

Un ejemplo representativo del rendimiento de las bridas PN25 forjadas de Forja Jianing se encuentra en un proyecto de ampliación de una planta de cogeneración en la región de Murcia (España). Se instalaron 240 bridas de DN 40 a DN 200 en las líneas de vapor a 22 bar y 320 °C. Tras tres años de operación continua, no se registró ninguna fuga ni se requirió reapriete de pernos. Las inspecciones periódicas con ultrasonidos confirmaron que el espesor de pared se mantenía dentro de los márgenes de diseño, sin evidencia de corrosión bajo tensión ni fatiga térmica.

Otro caso destacable es el suministro de bridas PN25 en acero inoxidable 316L para una planta desalinizadora en Oriente Medio, donde las condiciones de alta salinidad y temperaturas de hasta 45 °C exigían una resistencia excepcional a la corrosión por picadura. Las bridas, con tratamiento de pasivado y certificación NORSOK M-650, superaron las pruebas de niebla salina de 1000 horas sin aparición de puntos de corrosión, demostrando la eficacia de la combinación de forja y material adecuado.

Estos resultados avalan la confianza depositada por ingenierías y contratistas en la calidad consistente de Forja Jianing. La empresa mantiene un stock permanente de los tamaños más demandados (DN 15 a DN 300) con materiales A105 y A182 F304, lo que permite plazos de entrega de solo 5 a 10 días laborables. Para diámetros mayores o materiales especiales, el plazo de fabricación se sitúa entre 20 y 35 días, dependiendo de la complejidad.

Consejos prácticos para la instalación y mantenimiento de bridas PN25 forjadas

Para maximizar el rendimiento de una brida PN25 forjada, es recomendable seguir las siguientes pautas durante el montaje y la vida útil:

• Preparación de las superficies: limpiar la cara de junta con un disolvente que no deje residuos, y eliminar cualquier rebaba o marca de mecanizado con una lima fina.
• Selección de juntas: emplear juntas de grafito laminado con alma metálica (tipo KLINGER) o juntas espirales en función del fluido y temperatura. Evitar juntas de caucho en servicios de vapor, ya que se degradan rápidamente.
• Par de apriete controlado: utilizar llaves dinamométricas calibradas y seguir la secuencia de apriete en cruz para distribuir uniformemente la carga. No exceder el par máximo recomendado por el fabricante para evitar deformación del plato o rotura de pernos.
• Reapriete después del primer ciclo térmico: en sistemas que alcanzan temperaturas de operación superiores a 200 °C, es aconsejable reapretar los pernos después de las primeras 24 horas de funcionamiento para compensar la relajación térmica del conjunto.

La formación del personal de montaje es otro factor clave. Forja Jianing pone a disposición de sus clientes guías técnicas y, bajo solicitud, sesiones de capacitación online para equipos de mantenimiento, sin coste adicional. Esta iniciativa busca reducir los fallos prematuros que, según estadísticas del sector, representan hasta un 40 % de las incidencias en sistemas de tuberías.

Perspectivas de mercado y evolución tecnológica hacia 2026

La tendencia hacia la digitalización de la cadena de suministro industrial está impactando también en el sector de las bridas forjadas. Los fabricantes están adoptando sistemas de tracking digital que permiten al cliente consultar en tiempo real el estado de su pedido, los certificados de calidad y los resultados de ensayos. Forja Jianing ha implementado una plataforma propia donde cada brida se identifica con un código QR que enlaza con su historial completo de fabricación. Esta transparencia resulta especialmente valorada por las empresas que operan bajo estándares de calidad avanzada (p. ej., API Q1 o ISO 29001).

En cuanto a la evolución de materiales, se prevé un aumento en la demanda de aceros inoxidables dúplex lean (como el LDX 2101) y superdúplex (UNS S32750) para aplicaciones offshore y de gas ácido, donde la resistencia a la corrosión bajo tensión por sulfuros (SSC) es crítica. Las bridas forjadas PN25 en estos materiales ofrecen una relación resistencia-peso favorable, reduciendo el peso total de la tubería y los costes de soportación.

Finalmente, cabe mencionar que la normativa ISO 7005 (equivalente a la EN 1092) está siendo revisada para armonizar tolerancias y pruebas a nivel global, lo que facilitará la intercambiabilidad entre proveedores de distintos continentes. Forja Jianing participa activamente en los comités técnicos nacionales para anticiparse a estos cambios y asegurar que sus productos cumplan con las nuevas exigencias antes de su entrada en vigor.

Conclusión operativa: por qué la brida PN25 forjada es la elección técnica recomendada

La brida PN25 forjada representa una solución de ingeniería madura, respaldada por décadas de desarrollo normativo y experiencia de campo. Su capacidad para operar de manera fiable en condiciones de presión y temperatura medias-altas, junto con la posibilidad de personalizar materiales y acabados, la convierten en la opción preferida para profesionales que no pueden comprometer la seguridad ni el rendimiento. El proceso de forja en caliente, combinado con un control de calidad exhaustivo, garantiza que cada brida no solo cumple, sino que supera las exigencias de las normas aplicables.

Para aquellos responsables de especificar componentes en nuevos proyectos o de sustituir bridas en instalaciones existentes, la recomendación técnica es clara: apostar por bridas forjadas con certificación completa y trazabilidad asegurada. Forja Jianing pone a su disposición un equipo de ingenieros de aplicación dispuestos a resolver dudas sobre selección de materiales, cálculos de par de apriete y compatibilidad con fluidos agresivos. (咨询热线：176 9623 6479) Esta línea directa está operativa de lunes a viernes en horario laboral, y también se atienden consultas técnicas por correo electrónico con respuesta en menos de 48 horas. La combinación de producto de calidad, asesoramiento especializado y servicio ágil es la base de la confianza que miles de clientes han depositado en Forja Jianing durante los últimos años.

Invitamos a los profesionales del sector a solicitar una muestra gratuita de brida PN25 forjada en el tamaño y material de su interés, para que puedan comprobar in situ la precisión dimensional y el acabado superficial. En un mercado donde la competencia a menudo se basa en el precio, la experiencia demuestra que invertir en bridas forjadas de calidad es, a la larga, la decisión más rentable y segura.
