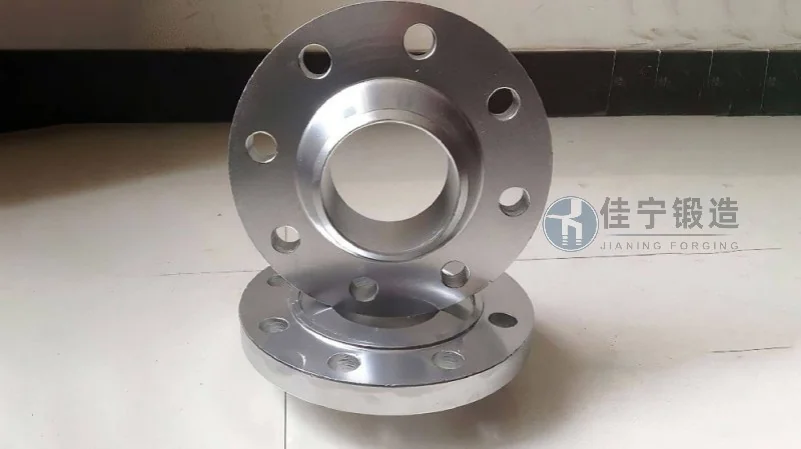

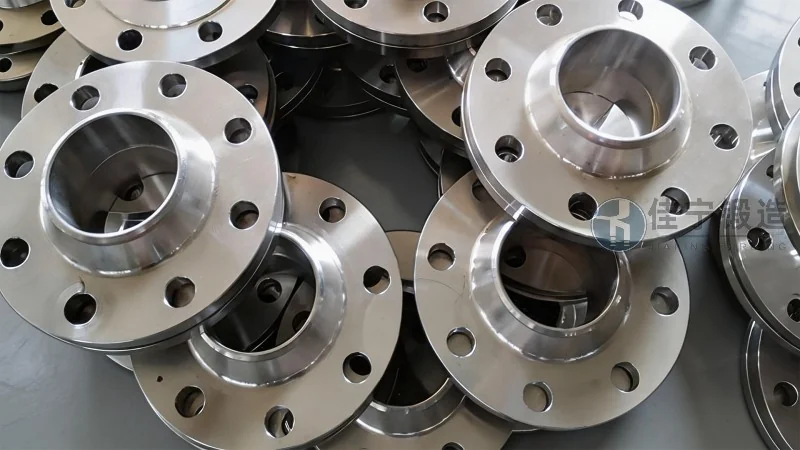

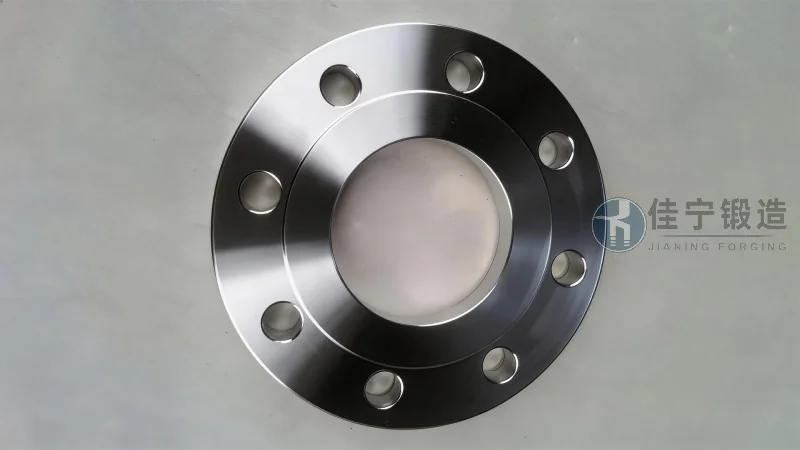

Producto de brida DN3000 forjada: introducción y principales ventajas

Las bridas forjadas de gran diámetro representan un componente crítico en sistemas de tuberías de alta exigencia, especialmente en industrias como la petroquímica, generación de energía, tratamiento de agua y minería. Entre estas, la brida DN3000 forjada destaca por su capacidad para soportar condiciones operativas extremas, presiones elevadas y entornos corrosivos. En el mercado actual, donde la eficiencia y la seguridad son prioridades, contar con un elemento de unión robusto y preciso se ha vuelto indispensable para evitar fugas, fallos estructurales y costosas paradas no programadas. Este artículo ofrece una visión técnica detallada sobre las bridas forjadas DN3000, abordando sus características fundamentales, procesos de fabricación, ventajas frente a alternativas soldadas o fundidas, y criterios de selección según normativas internacionales. Asimismo, se analizarán las tendencias del sector hacia 2026, donde la demanda de componentes forjados de gran tamaño crece impulsada por proyectos de infraestructura energética y modernización de plantas. Forja Jianing, con más de dos décadas de experiencia en forja de precisión, se posiciona como un proveedor confiable en este segmento, combinando tecnología de última generación con controles de calidad rigurosos.

Las bridas DN3000 se definen por un diámetro nominal de 3000 mm (aproximadamente 120 pulgadas), lo que las sitúa en la categoría de bridas de gran tamaño. Su fabricación mediante forja, a diferencia de métodos como la fundición o el corte de chapa, otorga una estructura de grano más densa y homogénea, lo que se traduce en propiedades mecánicas superiores. La forja elimina porosidades internas y segregaciones, comunes en piezas fundidas, y garantiza una resistencia a la tracción, límite elástico y tenacidad muy superiores. Para aplicaciones que requieren alta confiabilidad, como en cabezales de reactores, uniones de tuberías de vapor a alta presión o conexiones en sistemas de transporte de fluidos críticos, la brida forjada DN3000 se convierte en una solución casi insustituible.

Proceso de fabricación de bridas forjadas DN3000

La obtención de una brida DN3000 forjada comienza con la selección de lingotes de acero de calidad certificada, generalmente provenientes de acerías que cumplen con normas como ASTM A105, A182 F304/316L o A694, según los requisitos de servicio. El lingote se calienta en hornos de alta temperatura hasta alcanzar la zona gamma (entre 1100 °C y 1250 °C), donde el acero adquiere la plasticidad necesaria para la deformación. Luego, mediante una prensa hidráulica de gran tonelaje (comúnmente por encima de 8000 toneladas), se aplica una fuerza controlada para dar forma al material, reduciendo la sección transversal y refinando la microestructura. Este proceso se realiza en múltiples pasos, incluyendo recalcado y estirado, para asegurar la orientación favorable de las fibras metálicas, siguiendo la geometría de la brida: cuello, cara frontal, taladros y saliente.

Después de la forja, la pieza bruta se somete a un tratamiento térmico de normalizado o temple y revenido, dependiendo del grado de acero y las propiedades finales deseadas. Por ejemplo, para bridas destinadas a servicio en baja temperatura, se requiere un normalizado con enfriamiento al aire, mientras que para alta resistencia se aplica un temple en agua o aceite seguido de revenido a temperatura intermedia. Posteriormente, el mecanizado CNC de precisión permite alcanzar las tolerancias dimensionales exigidas por normas como ASME B16.5, B16.47 Serie A/B, EN 1092-1 o ISO 7005. En el caso de DN3000, las dimensiones maestro incluyen el diámetro exterior, espesor, diámetro del círculo de pernos, cantidad y diámetro de los agujeros, y altura del cuello. Cada brida pasa por inspecciones no destructivas (ultrasonido, partículas magnéticas, líquidos penetrantes) para descartar defectos internos o superficiales.

Principales ventajas de la brida forjada DN3000 frente a otras alternativas

La elección de una brida forjada DN3000 frente a opciones fundidas o fabricadas por corte de chapa soldada responde a criterios de seguridad, durabilidad y costo total de ciclo de vida. A continuación, se detallan sus ventajas más significativas:

• Integridad estructural superior: La forja elimina discontinuidades internas como cavidades de contracción o inclusiones no metálicas, habituales en piezas fundidas. Para diámetros tan grandes como DN3000, donde las tensiones en la junta son elevadas, esta integridad es crucial para evitar fugas catastróficas.
• Propiedades mecánicas anisotrópicas favorables: La dirección del flujo de grano en la forja puede orientarse para resistir las cargas principales (tensión circunferencial y axial), mejorando la resistencia a la fatiga y la tenacidad en comparación con el acero laminado o fundido.
• Mayor resistencia a la corrosión bajo tensión (SCC): La microestructura refinada y libre de inclusiones reduce los sitios de iniciación de grietas, especialmente relevante en ambientes con sulfuro de hidrógeno o cloruros.
• Capacidad de soportar presiones y temperaturas extremas: Las bridas forjadas DN3000 pueden diseñarse para clases de presión de 150 a 2500 libras (según ASME), mientras que las fundidas rara vez superan clase 600 en diámetros grandes. Además, la forja permite mantener propiedades a temperaturas criogénicas (-196 °C) o altas (hasta 600 °C) según la aleación.
• Reducción de peso y costos de soporte: Al ser más resistentes, se puede optimizar el espesor, reduciendo el peso total de la brida hasta un 20-30% respecto a una equivalente fundida, lo que simplifica el sistema de tuberías y reduce los costos de estructura y montaje.
• Vida útil prolongada y menor mantenimiento: La ausencia de defectos internos y la mayor resistencia a la fatiga térmica y mecánica redundan en una vida operativa más larga, disminuyendo las intervenciones correctivas y los costos asociados.

Normativas aplicables y criterios de selección para bridas DN3000 forjadas

La selección de una brida forjada DN3000 debe basarse en normativas internacionales reconocidas y en las condiciones específicas de servicio. Las normas más comunes son:

• ASME B16.5: Cubre bridas hasta 24 pulgadas (DN600). Para DN3000 (aproximadamente 120 pulgadas), se aplica ASME B16.47, que define dos series: Serie A (MSS SP-44) y Serie B (API 605). La Serie A tiene un diámetro exterior mayor y más pernos, adecuado para presiones más altas; la Serie B es más compacta.
• EN 1092-1: Norma europea que incluye bridas PN (presión nominal) de 2.5 a 400 bar. Para DN3000, los tipos más comunes son PN10, PN16, PN25 y PN40, con caras planas o resaltadas según la aplicación.
• ISO 7005: Norma internacional que unifica criterios de dimensiones y tolerancias, compatible con ASME y EN en muchos rangos.

Al elegir una brida forjada DN3000, se deben considerar los siguientes factores: presión de diseño, temperatura de operación, medio de trabajo (corrosivo, erosivo, inflamable), tipo de junta (anillo de junta, empaquetadura espiral, junta de grafito), y facilidad de montaje (cara elevada, macho-hembra, junta de anillo tipo RTJ). Para medios altamente corrosivos, se recomiendan aceros inoxidables austeníticos (304L, 316L) o dúplex (2205, 2507). Para servicios a alta presión y temperatura, los aceros de baja aleación como A182 F11 o F22 son comunes. El acabado superficial de la cara de la junta debe cumplir con una rugosidad de 3.2 a 6.3 µm Ra para garantizar un sellado efectivo.

Tendencias del mercado y proyecciones hacia 2026

El mercado global de bridas forjadas de gran diámetro experimenta un crecimiento sostenido, impulsado por la expansión de proyectos de gas natural licuado (GNL), refinerías de petróleo, plantas petroquímicas y sistemas de generación de energía, tanto convencional como nuclear. Según análisis de la industria, se espera que la demanda de bridas DN3000 forjadas aumente aproximadamente un 5-7% anual hasta 2026, con especial énfasis en regiones como Medio Oriente, Asia-Pacífico y América del Norte. Los fabricantes están invirtiendo en prensas de forja de mayor capacidad y en líneas de mecanizado CNC multieje para reducir los tiempos de entrega y mejorar la precisión dimensional. Asimismo, la tendencia hacia la digitalización y la trazabilidad total (tracking de lotes, informes de pruebas) se ha convertido en un requisito fundamental para los grandes contratistas de ingeniería. La certificación según normas de calidad como ISO 9001:2015 y especificaciones API Q1 es cada vez más valorada en licitaciones internacionales.

Casos de aplicación y experiencia práctica

En la práctica, las bridas forjadas DN3000 se instalan en tramos críticos de tuberías de alta presión, como conexiones de bombas principales, intercambiadores de calor, separadores y tanques de almacenamiento. Por ejemplo, en un proyecto reciente de ampliación de una refinería en el Golfo de México, se requirieron más de 60 bridas DN3000 forjadas en acero A694 F65 para el sistema de tuberías de crudo a alta presión (clase 900). Las bridas debían soportar presiones de hasta 150 bar y temperaturas de 350 °C, así como resistir la corrosión por sulfuro. Tras pruebas hidrostáticas y de fugas, el cliente reportó cero incidentes de fuga durante los primeros dos años de operación. Forja Jianing contribuyó a ese proyecto suministrando 12 unidades de bridas DN3000 forjadas con certificación de trazabilidad completa, incluyendo ensayos de dureza y ultrasonido. La capacidad técnica para manejar aceros de alta aleación y la flexibilidad en plazos de entrega fueron factores determinantes en la adjudicación.

Cómo garantizar calidad en la adquisición de bridas forjadas DN3000

Para asegurar un producto conforme a las necesidades, los compradores deben exigir documentación completa: certificado de colada, informe de ensayos mecánicos (tracción, impacto Charpy, dureza), informe de análisis químico, registro de tratamiento térmico, y resultados de inspección no destructiva. Es recomendable que el fabricante cuente con laboratorio propio acreditado (ISO 17025) para realizar dichas pruebas. Además, la inspección dimensional debe realizarse con calibres y plantillas trazables a patrones nacionales. Para bridas DN3000, las tolerancias en el diámetro exterior y en la concentricidad son especialmente críticas, ya que un desplazamiento de pocos milímetros puede impedir un acoplamiento correcto.

Las empresas que buscan un suministro confiable suelen evaluar la experiencia del fabricante en proyectos similares, su capacidad de producción (tonelaje de prensa, disponibilidad de hornos de tratamiento térmico), y los plazos de entrega. Forja Jianing, con instalaciones equipadas con prensas hidráulicas de hasta 12000 toneladas, hornos de tratamiento térmico de gran volumen y centros de mecanizado de 5 ejes, puede producir bridas forjadas DN3000 en acero al carbono, acero inoxidable y aleaciones de níquel, cumpliendo estándares ASME, EN e ISO. (咨询热线：176 9623 6479) para consultas técnicas y cotizaciones.

Consideraciones finales sobre la brida DN3000 forjada

En un entorno industrial donde la confiabilidad y la seguridad son innegociables, la brida forjada DN3000 ofrece una solución comprobada para las conexiones de tuberías de gran diámetro. Su proceso de fabricación, basado en la deformación plástica controlada, proporciona una estructura interna libre de defectos, propiedades mecánicas superiores y una vida útil prolongada. Las ventajas frente a alternativas fundidas o soldadas son claras en términos de resistencia, estanqueidad y costo de mantenimiento. A medida que la industria avanza hacia 2026, la demanda de estos componentes seguirá creciendo, especialmente en proyectos de energía, petróleo y gas, y química. La selección de un proveedor con capacidad técnica, experiencia y un sistema de calidad robusto resulta determinante para el éxito del proyecto. Con una trayectoria consolidada, Forja Jianing se mantiene a la vanguardia en la producción de bridas forjadas de grandes dimensiones, combinando ingeniería de precisión y un servicio orientado a resultados.

Para quienes buscan integrar bridas DN3000 forjadas en sus sistemas, se recomienda realizar un análisis detallado de las condiciones de servicio, elegir la norma adecuada y verificar la certificación del fabricante. La inversión en un componente forjado de alta calidad se amortiza con creces durante toda la vida operativa de la planta, evitando paradas imprevistas y riesgos de seguridad.
