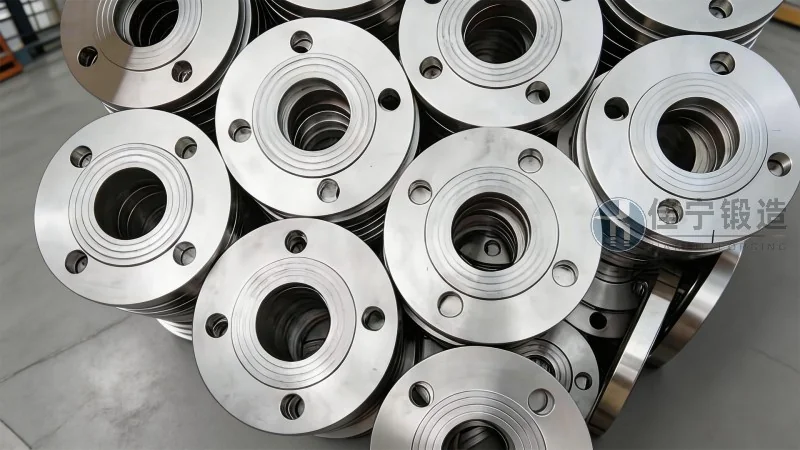

Producto de brida anular soldada a tope forjada: introducción y principales ventajas

En la industria de la fabricación de componentes para tuberías y sistemas de presión, la elección del tipo de brida adecuado es una decisión técnica que impacta directamente en la seguridad, durabilidad y eficiencia de toda la instalación. Entre las diversas opciones disponibles, la brida anular soldada a tope forjada —conocida técnicamente como weld neck flange con cara tipo anillo— se ha consolidado como una solución de alto rendimiento para aplicaciones que exigen resistencia mecánica superior, estanqueidad fiable y capacidad para soportar condiciones extremas de presión y temperatura. Este tipo de brida, fabricada mediante procesos de forja que alinean la fibra del material, ofrece ventajas estructurales que las bridas laminadas o fundidas no pueden igualar. En este artículo, exploraremos en detalle sus características, proceso de fabricación, ventajas principales, criterios de selección y tendencias de mercado para 2026, con el objetivo de proporcionar una guía técnica útil para ingenieros, compradores y profesionales del sector. Forja Jianing, con más de dos décadas de experiencia en la producción de bridas forjadas, ha desarrollado una línea especializada de bridas anulares soldadas a tope que cumple con las normativas internacionales más exigentes, ofreciendo soluciones personalizadas para proyectos petroquímicos, de generación de energía y procesamiento industrial.

¿Qué es una brida anular soldada a tope forjada?

La brida anular soldada a tope forjada es un componente de conexión que se caracteriza por tener un cuello cónico que se suelda al tubo mediante una junta a tope, y una cara frontal diseñada con un rebaje o ranura concéntrica que aloja una junta de anillo metálico (tipo RTJ, ring-type joint). Este diseño permite una unión mecánica robusta y un sellado hermético incluso en condiciones de alta presión diferencial. A diferencia de las bridas deslizantes o roscadas, la geometría del cuello distribuye las tensiones de manera uniforme desde la soldadura hasta el cuerpo de la brida, reduciendo concentraciones de esfuerzo y mejorando la vida útil del conjunto. El proceso de forja, ya sea mediante martillo neumático o prensa hidráulica, refina la estructura granular del acero, eliminando porosidades y alineando las fibras metálicas en la dirección de las cargas operativas, lo que otorga una resistencia a la fatiga y a la corrosión bajo tensión muy superior a la de las bridas obtenidas por mecanizado directo de planchas o barras laminadas.

Proceso de fabricación y control de calidad

La producción de una brida anular soldada a tope forjada en las instalaciones de Forja Jianing sigue un riguroso flujo de trabajo que garantiza la trazabilidad y la conformidad con normas como ASME B16.5, ASME B16.47, EN 1092-1 y API 6A. El proceso comienza con la selección de materias primas certificadas, generalmente aceros al carbono (como ASTM A105), aceros aleados (ASTM A182 F11, F22, F304, F316) o aleaciones especiales para servicios corrosivos. Las palanquillas se calientan en hornos de atmósfera controlada hasta la temperatura de forja (entre 1100 °C y 1250 °C, según el material), y se deforman plásticamente mediante múltiples golpes o prensado para obtener la forma predefinida del cuello y el cubo. Posteriormente, se realiza un tratamiento térmico de normalizado o templado y revenido para optimizar las propiedades mecánicas. Tras el mecanizado de precisión en centros de torneado CNC, se talla la ranura anular en la cara de la brida con tolerancias estrictas (profundidad y anchura según el tamaño de junta R o RX). Cada pieza pasa por ensayos no destructivos como ultrasonido, partículas magnéticas o líquidos penetrantes, además de pruebas de dureza y verificación dimensional. Forja Jianing mantiene un laboratorio interno acreditado que emite certificados de calidad con los resultados de cada lote, lo que permite a los clientes confiar en la repetibilidad del producto.

Principales ventajas técnicas de la brida anular soldada a tope forjada

Las ventajas de este tipo de brida se derivan directamente de su diseño y proceso de fabricación. A continuación, se enumeran las más relevantes para aplicaciones críticas:

• Resistencia mecánica superior: La forja elimina defectos internos y alinea la fibra del metal, logrando una resistencia a la tracción y al límite elástico entre un 20% y un 30% mayor que bridas equivalentes fabricadas por laminado o fundición, según datos de ensayos comparativos.
• Excelente comportamiento frente a fatiga térmica y cíclica: La transición suave del cuello cónico reduce las concentraciones de tensión en la unión soldada, lo que es esencial en sistemas sometidos a ciclos de presión y temperatura, como líneas de vapor, refinerías o plantas de ciclo combinado.
• Estanqueidad garantizada con juntas metálicas: La ranura anular maquinada con precisión alberga juntas RTJ de sección ovalada u octogonal que, al apretar los pernos, se deforman plásticamente llenando la cavidad y creando un sello metal-metal capaz de soportar presiones de hasta 2500 psi (clase 2500) y temperaturas extremas, desde -196 °C hasta 700 °C según el material.
• Mayor vida útil en servicio: La combinación de forja, tratamiento térmico y diseño optimizado reduce la probabilidad de fugas, grietas o roturas prematuras, disminuyendo los costos de mantenimiento y las paradas no programadas.
• Versatilidad de materiales y normativas: Se pueden fabricar en una amplia gama de aceros y aleaciones, adaptándose a requisitos específicos de resistencia a la corrosión, ambientes ácidos (NACE MR0175/ISO 15156) o alta temperatura.
• Facilidad de montaje e inspección: El cuello largo permite una soldadura a tope con preparación de bisel normalizada, facilitando la inspección radiográfica o ultrasónica de la junta sin interferencias del cuerpo de la brida.

Aplicaciones típicas y sectores industriales

La brida anular soldada a tope forjada es la opción preferida en aplicaciones donde la seguridad y la fiabilidad son críticas. Entre los sectores que más utilizan este componente destacan:

• Industria petroquímica y de refino: Tuberías de proceso, cabezales de pozos, manifolds de válvulas, intercambiadores de calor y reactores, donde las presiones de diseño pueden superar los 1500 psi y los fluidos son inflamables o corrosivos.
• Generación de energía: Plantas térmicas, nucleares y de ciclo combinado, para conexiones de calderas, turbinas, condensadores y sistemas de vapor.
• Plantas de gas natural licuado (GNL): Líneas criogénicas que requieren materiales con tenacidad a baja temperatura y sellos herméticos que eviten fugas de gas.
• Industria naval y offshore: Sistemas hidráulicos, oleohidráulicos y de lastre en plataformas y buques, expuestos a vibraciones y cargas dinámicas.
• Procesamiento químico y farmacéutico: Reactores, columnas de destilación y tuberías que manejan sustancias agresivas a alta temperatura.

En todos estos entornos, la elección de una brida forjada de calidad reduce el riesgo de incidentes y contribuye a la eficiencia operativa. Forja Jianing ha suministrado bridas anulares soldadas a tope para proyectos de gran envergadura, como la ampliación de una refinería en el sudeste asiático donde se requirieron más de 1200 unidades en acero inoxidable dúplex, todas con certificación de impacto Charpy a -46 °C.

Criterios de selección y consideraciones técnicas para 2026

Con la evolución de las normativas y el aumento de los requisitos de sostenibilidad, la selección de bridas anulares soldadas a tope forjadas debe basarse en parámetros actualizados. Según proyecciones del mercado global de bridas, se espera que la demanda crezca un 5,2% anual hasta 2026, impulsada por la inversión en infraestructuras energéticas y la modernización de plantas existentes. Al elegir el producto adecuado, los ingenieros deben considerar:

• Clase de presión y tamaño nominal: Desde clase 150 hasta clase 2500, con diámetros que van desde 1/2 pulgada hasta 60 pulgadas. Es fundamental verificar la compatibilidad con la brida de contraparte (normalmente una brida ciega o de cuello similar).
• Material y tratamiento térmico: Para servicios con hidrógeno a alta temperatura, se recomienda acero 2.25Cr-1Mo (A182 F22) con revenido. Para ambientes corrosivos, el acero inoxidable 316L o el dúplex 2205 ofrecen buena resistencia a la corrosión por picaduras.
• Acabado superficial de la ranura: La rugosidad de la ranura anular debe ser igual o inferior a 3,2 µm Ra para asegurar el sellado adecuado con juntas metálicas.
• Certificaciones y trazabilidad: Exigir informes de ensayos mecánicos, análisis químico y registros de tratamiento térmico. Forja Jianing proporciona documentación completa según EN 10204 tipo 3.1 o 3.2.
• Tendencias de digitalización: Cada vez más proyectos solicitan marcado por código QR que enlace con el historial de fabricación, facilitando la gestión del mantenimiento predictivo. Forja Jianing está implementando sistemas de identificación por RFID en sus bridas de mayor tamaño para mejorar la trazabilidad en campo.

Ventajas competitivas de Forja Jianing en la fabricación de bridas anulares soldadas a tope forjadas

La experiencia acumulada y la inversión continua en tecnología posicionan a Forja Jianing como un proveedor de referencia en el mercado global de bridas forjadas. Algunas de las fortalezas que nos diferencian son:

• Capacidad de producción integrada: Desde la forja en caliente hasta el mecanizado final, todo el proceso se realiza en nuestra planta con equipos de última generación, lo que permite controlar cada etapa y reducir plazos de entrega.
• Flexibilidad para pedidos personalizados: Atendemos desde lotes pequeños para mantenimiento hasta series de miles de unidades con requisitos especiales de material, tamaño o norma. Por ejemplo, hemos fabricado bridas anulares con ranuras no estándar para un proyecto de hidrógeno verde en Europa.
• Certificaciones internacionales: Nuestro sistema de calidad está certificado según ISO 9001, además de contar con aprobaciones de Bureau Veritas, DNV y Lloyd’s para productos offshore. Cumplimos con la directiva de equipos a presión PED 2014/68/UE.
• Asistencia técnica en la selección: Nuestro equipo de ingenieros asesora a los clientes en la elección del material, el diseño de la junta y las especificaciones de soldadura, basándose en miles de casos de éxito documentados.
• Compromiso con la sostenibilidad: Optimizamos el uso de materia prima mediante simulación de forja por elementos finitos (FEM), reduciendo la chatarra en un 15% respecto a métodos convencionales.

Si necesita una brida anular soldada a tope forjada para su próximo proyecto, no dude en consultar con nuestros especialistas. Forja Jianing le ofrecerá una solución técnica y comercial adaptada a sus necesidades. (咨询热线：176 9623 6479)

Perspectivas de mercado y evolución tecnológica

De cara a 2026, la industria de bridas forjadas enfrenta varios desafíos y oportunidades. La transición hacia fuentes de energía más limpias, como el hidrógeno y la captura de carbono, demanda componentes capaces de operar en condiciones de alta pureza y presiones extremas. Además, la digitalización de la cadena de suministro está impulsando la exigencia de certificados digitales y gemelos virtuales de los productos. Forja Jianing se encuentra en la primera línea de esta evolución, invirtiendo en inteligencia artificial para la inspección visual automática de la ranura anular y en sistemas de simulación que predicen el comportamiento de la junta bajo cargas combinadas. La tendencia hacia tuberías de mayor diámetro (por ejemplo, 36 pulgadas y más) en plantas de GNL también está aumentando la demanda de bridas forjadas de gran tamaño, donde la calidad de la forja es determinante. Nuestra capacidad de forjar piezas de hasta 2500 kg de peso nos permite cubrir esta necesidad sin comprometer la integridad metalúrgica.

Conclusión técnica

En resumen, la brida anular soldada a tope forjada representa la solución más fiable para conexiones críticas en sistemas de tuberías de alta presión y temperatura. Su diseño de cuello cónico, combinado con la integridad estructural que aporta la forja, la convierte en la opción preferida por ingenieros y constructores de plantas industriales en todo el mundo. Al seleccionar un proveedor, es fundamental valorar la experiencia en el proceso, la capacidad de personalización, las certificaciones y la asistencia técnica posventa. Forja Jianing reúne todos estos atributos, respaldados por más de 20 años de trayectoria y un equipo humano comprometido con la excelencia. Para cualquier consulta técnica o solicitud de cotización, estaremos encantados de atenderle.
