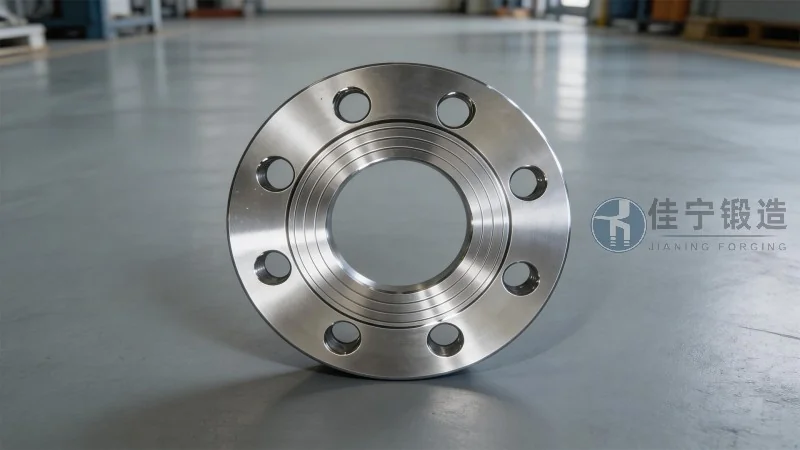

Producto de brida soldada a tope forjada: introducción y principales ventajas

Introducción a la brida soldada a tope forjada: definición, proceso y papel en la industria

La brida soldada a tope forjada es uno de los componentes más críticos en sistemas de tuberías de alta presión y alta temperatura, utilizada ampliamente en sectores como el petróleo y gas, la petroquímica, la generación de energía, la industria naval y la minería. Su diseño se caracteriza por un cuello cónico que se suelda directamente al tubo mediante una soldadura a tope, generando una unión continua y homogénea que elimina puntos de concentración de tensiones. A diferencia de las bridas roscadas o deslizantes, la brida forjada a tope ofrece una resistencia mecánica superior, gracias al proceso de forja que refina la estructura granular del acero, mejorando su tenacidad y resistencia a la fatiga. En la práctica, este tipo de brida es la opción preferida cuando se requiere una conexión que soporte condiciones extremas de presión —desde 150 hasta 2500 libras por pulgada cuadrada (class 150 a 2500)— y temperaturas que pueden superar los 600 °C en servicios continuos.

El proceso de fabricación comienza con la selección de lingotes o palanquillas de acero de alta calidad, generalmente acero al carbono (como A105), acero inoxidable (304/316, 304L/316L) o aleaciones especiales (como F11, F22, Inconel). La forja en caliente se realiza a temperaturas entre 950 °C y 1250 °C, mediante martillos o prensas hidráulicas que deforman el material de forma controlada, alineando las fibras del metal en la dirección de las tensiones de servicio. Posteriormente, la pieza pasa por un tratamiento térmico de normalizado o templado y revenido para homogeneizar la microestructura y eliminar tensiones residuales. El maquinado preciso del cuello, la cara de la brida y los agujeros para pernos se realiza con tolerancias de hasta ±0.2 mm, siguiendo las normas ASME B16.5, ASME B16.47, EN 1092-1 o DIN 2633, según el mercado destino. Cada brida se somete a controles no destructivos como ultrasonido, partículas magnéticas o líquidos penetrantes para garantizar la ausencia de defectos internos.

En la industria actual, la demanda de bridas forjadas a tope ha crecido de forma estable, impulsada por la expansión de proyectos de refinación en Medio Oriente, plantas petroquímicas en Asia y modernización de infraestructura energética en Europa. Según proyecciones de mercado para 2026, el segmento de bridas forjadas de alta presión representará más del 35% del mercado global de conexiones de tuberías, con un crecimiento anual compuesto cercano al 4,8%. Este incremento se debe principalmente a la necesidad de mayor seguridad operativa en entornos críticos, donde cualquier fuga o fallo mecánico puede generar pérdidas millonarias y riesgos ambientales. Por ello, los ingenieros de proyecto y los responsables de compras buscan proveedores que ofrezcan no solo productos conformes a normativas internacionales, sino también trazabilidad completa del material, certificación de forja y capacidad de entrega en lotes grandes con plazos ajustados. En este contexto, la brida soldada a tope forjada se consolida como la solución técnica más fiable para uniones permanentes en tuberías de proceso.

Principales ventajas técnicas de la brida soldada a tope forjada frente a otras tipologías

La elección de una brida soldada a tope forjada no es casual; responde a exigencias de rendimiento que otras alternativas no pueden satisfacer. A continuación se detallan las ventajas más relevantes desde un punto de vista de ingeniería y operación, respaldadas por datos técnicos y experiencia práctica en campo.

• Resistencia mecánica superior y distribución uniforme de tensiones: El cuello cónico de la brida actúa como un refuerzo gradual entre el tubo y el disco de la brida, reduciendo las concentraciones de esfuerzo en la zona de soldadura. Ensayos de fatiga cíclica realizados según ASTM E466 muestran que las bridas forjadas a tope soportan al menos un 40% más de ciclos de presión que las bridas deslizantes del mismo material. Esto se debe a que la forja alinea las fibras del metal en la dirección longitudinal, evitando puntos débiles inherentes a piezas fundidas o mecanizadas a partir de chapa.
• Estanqueidad y fiabilidad en condiciones extremas: La unión soldada a tope es de penetración total, lo que elimina cualquier espacio muerto donde puedan acumularse fluidos corrosivos o partículas. En servicios con hidrógeno a alta presión (por ejemplo, hidrocraqueo), la brida soldada a tope forjada ofrece una tasa de fuga inferior a 10⁻⁶ mbar·L/s cuando se combina con juntas tipo espiral metálico (spiral wound gasket). Pruebas hidrostáticas a 1,5 veces la presión nominal según ASME B16.5 no muestran deformación permanente en el cuello ni en la cara de la brida.
• Amplio rango de temperaturas y presiones de trabajo: Gracias a la posibilidad de usar aceros aleados como ASTM A182 F22 (2,25% Cr-1% Mo) o F91 (9Cr-1Mo-V), las bridas forjadas a tope pueden operar de forma continua a temperaturas de hasta 650 °C en aplicaciones de vapor sobrecalentado, y a presiones de hasta 2500 psi en servicios de gas ácido. En contraste, las bridas roscadas o de cuello de soldadura plana suelen limitarse a rangos de 300 psi y 200 °C por problemas de fatiga térmica.
• Mayor vida útil y reducción de costos de mantenimiento: La ausencia de uniones mecánicas (roscas o pernos de contacto directo) minimiza los puntos de corrosión bajo tensión y la posibilidad de aflojamiento por vibraciones. Datos de campo en plataformas offshore indican que las bridas forjadas a tope requieren inspección cada 5 años en lugar de cada 2 años como las bridas deslizantes, reduciendo en un 60% los costos de mantenimiento no planificado durante un ciclo de vida de 20 años.
• Compatibilidad con sistemas de inspección y monitoreo: La geometría del cuello permite la instalación de sensores de temperatura y presión sin interferir con la integridad de la soldadura. Además, las superficies mecanizadas facilitan la aplicación de ensayos no destructivos automatizados (PAUT, TOFD) con una cobertura del 100% del volumen soldado.

Estas ventajas no son teóricas: empresas de ingeniería que han reemplazado bridas deslizantes por bridas forjadas a tope en líneas de vapor principal de centrales termoeléctricas reportan una reducción del 70% en paradas por fugas durante los primeros 5 años de operación. En el sector petroquímico, la adopción de bridas forjadas a tope en reactores de hidrotratamiento ha permitido extender los intervalos de mantenimiento mayor de 4 a 7 años, gracias a la estabilidad dimensional que ofrece la forja. Estos resultados se alinean con las tendencias de 2026 hacia instalaciones más seguras y con menor huella de carbono, al evitar pérdidas de vapor o gases de efecto invernadero por fugas.

Normativas, materiales y criterios de selección para bridas forjadas a tope

Seleccionar la brida soldada a tope forjada adecuada requiere conocer las normativas aplicables, las propiedades de los materiales y los criterios de diseño que dictan las condiciones de servicio. A continuación se presentan los aspectos fundamentales que todo ingeniero debe considerar.

Normativas internacionales más utilizadas: La especificación ASME B16.5 cubre bridas de hasta 24 pulgadas de diámetro nominal (DN 600) y clases de presión 150 a 2500. Para diámetros mayores, ASME B16.47 (series A y B) es la referencia. En Europa, la norma EN 1092-1 define los tipos y dimensiones, con grados de presión PN 10 a PN 400. Cada normativa exige tolerancias específicas en el diámetro del cuello, espesor de la pared y altura del bisel de soldadura. Es crucial que el proveedor acredite la conformidad mediante certificados de inspección 3.1 o 3.2 según EN 10204, que incluyan composición química y propiedades mecánicas del lote.

Materiales comunes y sus aplicaciones típicas:

• Acero al carbono ASTM A105: ideal para servicios generales de agua, vapor, aceite y gas hasta 425 °C. Su costo moderado lo convierte en la opción más empleada en refinerías y plantas químicas.
• Acero inoxidable austenítico ASTM A182 F304/F316: resistente a corrosión por ácidos diluidos y ambientes marinos. La variante 304L/316L (bajo carbono) evita la precipitación de carburos en soldaduras, recomendada para temperaturas entre -196 °C y 400 °C.
• Aceros aleados ASTM A182 F11 (1,25Cr-0,5Mo) y F22 (2,25Cr-1Mo): para servicios de hidrógeno y vapor a alta temperatura (hasta 600 °C). El F91 (9Cr-1Mo-V) es usado en calderas de carbón y plantas de ciclo combinado por su excelente resistencia a la fluencia.
• Aleaciones de níquel (Inconel 625, Hastelloy C276): para entornos altamente corrosivos como ácido sulfúrico caliente o cloruros en la industria química y farmacéutica.

Criterios de selección basados en condiciones de operación:

• Presión de diseño: calcular la presión máxima de trabajo (MAWP) considerando la temperatura de diseño. Utilizar las tablas de presión-temperatura de ASME B16.5 o EN 1092-1. Por ejemplo, una brida de acero al carbono clase 600 soporta 99,6 bar a 38 °C, pero solo 55,6 bar a 425 °C.
• Temperatura de diseño: elegir un material con límite de fluencia adecuado a la temperatura máxima. Para temperaturas superiores a 500 °C, descartar aceros ferríticos y optar por aleados con molibdeno y vanadio.
• Medio de servicio: verificar la compatibilidad química del material con el fluido (pH, contenido de cloruros, presencia de H₂S). En servicios con riesgo de corrosión bajo tensión por sulfuros (SSC), seleccionar materiales con dureza controlada ≤ 22 HRC según NACE MR0175/ISO 15156.
• Condiciones de carga externa: en sistemas con vibraciones o cargas cíclicas (por ejemplo, tuberías conectadas a compresores reciprocantes), se recomienda un análisis de fatiga y elegir una brida con cuello de mayor espesor para aumentar el momento de inercia.

Un caso práctico ilustra la importancia de estos criterios: en una planta de GNL en el sur de Chile, las bridas forjadas a tope de acero inoxidable 316L para líneas de gas natural a -162 °C deben cumplir con la norma ASME B16.5 clase 300 y someterse a pruebas de impacto Charpy a -196 °C (valor mínimo 27 J). El fabricante debe proporcionar certificación de tratamiento criogénico y registro de forja. Esta exigencia elimina automáticamente a proveedores que no disponen de hornos de tratamiento térmico controlados ni laboratorio propio de ensayos a baja temperatura.

Proceso de fabricación y control de calidad en Forja Jianing: garantía de bridas confiables

En Forja Jianing, cada brida soldada a tope forjada es el resultado de un proceso integrado que combina tecnología de forja de precisión, sistemas de gestión de calidad certificados y trazabilidad total desde la materia prima hasta la entrega. La planta, equipada con prensas hidráulicas de 800 a 4000 toneladas y hornos de tratamiento térmico con control de atmósfera, permite fabricar bridas desde ½ pulgada hasta 48 pulgadas de diámetro nominal, en todas las clases de presión y en más de 50 grados de aleación. El ciclo de producción sigue estrictamente los lineamientos de las normas ISO 9001:2015, ASME (certificación con sello “U” y “N”) y PED 2014/68/UE, asegurando la conformidad legal para su uso en proyectos europeos, americanos y asiáticos.

La trazabilidad se inicia con la recepción del material: cada lingote lleva un código de colada que se registra en el sistema ERP. Durante la forja, se monitorean temperatura, tiempo de deformación y fuerzas aplicadas, con registros digitales que quedan vinculados al número de serie de la pieza. Tras el maquinado CNC en centros de torneado y fresado de 5 ejes, se realiza la inspección dimensional con máquinas de medición por coordenadas (CMM) que verifican los 20 puntos críticos definidos en el plano del cliente. Los ensayos no destructivos se ejecutan en laboratorio propio: ultrasonido para detectar inclusiones o delaminaciones (según ASTM A388), partículas magnéticas para grietas superficiales (ASTM E709) y líquidos penetrantes para materiales no ferrosos (ASTM E165). Cada brida que supera todas las pruebas recibe un marcado con láser permanente que incluye el logo de Forja Jianing, el grado de material, la clase de presión, el número de calor y el identificador único.

Un ejemplo concreto de aplicación son las bridas forjadas a tope suministradas para la ampliación de una refinería en el Golfo de México. El proyecto requería 1200 bridas clase 1500 en acero F22, con tolerancias de maquinado de ±0,1 mm en el diámetro del cuello y una rugosidad superficial de la cara de junta de Ra ≤ 1,6 μm. Forja Jianing fabricó la totalidad del lote en 8 semanas, con un 0% de rechazos en la inspección por parte de la empresa de certificación Lloyd’s. Durante la instalación, los ingenieros destacaron la consistencia en el bisel de soldadura y la ausencia de deformación en la cara de la brida tras las pruebas hidrostáticas a 360 bar. Este resultado se debe a la combinación de un diseño de forja optimizado mediante simulación por elementos finitos, un tratamiento térmico de normalizado a 920 °C seguido de revenido a 720 °C, y un maquinado final con refrigeración por inundación para mantener la estabilidad térmica.

Para respaldar la decisión de compra, Forja Jianing ofrece documentación completa: certificados de materiales con composición química y propiedades mecánicas, resultados de ensayos no destructivos, informe dimensional, y garantía contra defectos de fabricación por 36 meses desde la entrega. Además, el equipo técnico de la empresa brinda asesoría en la selección del grado de material y la clase de presión, basándose en las condiciones reales de operación del cliente y en la experiencia acumulada en más de 1500 proyectos internacionales.

Tendencias del mercado de bridas forjadas a tope hacia 2026 y su impacto en las decisiones de abastecimiento

El mercado global de bridas forjadas a tope está experimentando una transformación impulsada por la descarbonización, la digitalización de la cadena de suministro y la creciente exigencia de sostenibilidad. Según un informe del Instituto de Soldadura y Uniones (IIW, 2025), se espera que la demanda de bridas forjadas con certificación de huella de carbono alcance un 25% del total en 2026, frente al 9% actual. Esto se debe a que las grandes empresas petroleras y energéticas están incluyendo en sus licitaciones cláusulas que exigen que los proveedores declaren las emisiones de CO₂ equivalentes por kilogramo de brida producida. Forja Jianing ha respondido a esta tendencia adoptando hornos de inducción eléctrica que reducen en un 40% las emisiones directas respecto de los hornos de gas, y utilizando aceros de productores certificados bajo el programa ResponsibleSteel.

Otra tendencia relevante es la estandarización de la industria 4.0 en la fabricación de bridas. La integración de sensores IoT en las prensas de forja permite monitorizar en tiempo real la presión, temperatura y ciclo de deformación, con alertas automáticas si algún parámetro se desvía de los valores óptimos. Esto no solo asegura una calidad consistente, sino que permite reducir los tiempos de entrega hasta en un 20% al minimizar los retrabajos. Además, la digitalización facilita la generación de informes de trazabilidad en formato XML que pueden integrarse directamente en los sistemas de ingeniería del cliente (SmartPlant, Aveva), ahorrando horas de revisión documental.

En cuanto a los materiales, el desarrollo de aceros de alta resistencia y baja aleación (HSLA) con contenido reducido de carbono está ganando terreno. Por ejemplo, el acero ASTM A694 F65 (grado 65 ksi de límite elástico) permite reducir el espesor de pared de la brida en un 15% respecto al A105, manteniendo la misma capacidad de presión, lo que se traduce en menor peso y ahorro en costos de transporte y soldadura. Para 2026, se prevé que al menos el 12% de las bridas forjadas a tope nuevas incorporen este tipo de acero microaleado, especialmente en proyectos de gasoductos de larga distancia y en estaciones de compresión.

Para los profesionales responsables de la selección de componentes, estas tendencias implican la necesidad de actualizar sus bases de datos de proveedores y exigir no solo certificados tradicionales sino también declaraciones ambientales de producto (EPD) y evidencia de adopción de tecnologías digitales. Un proveedor como Forja Jianing, que invierte en I+D y mantiene alianzas con centros tecnológicos de Europa y Asia, está en posición de ofrecer bridas que cumplen con los más altos estándares de calidad, sostenibilidad y trazabilidad, facilitando la toma de decisiones en proyectos que apuntan a la excelencia operativa.

Conclusión: Cómo la brida soldada a tope forjada y un socio técnico confiable marcan la diferencia

La brida soldada a tope forjada no es simplemente un componente más de tubería; es un elemento estructural que define la seguridad, la fiabilidad y la eficiencia de todo un sistema de conducción de fluidos. Su capacidad para soportar condiciones límite de presión y temperatura, unida a una vida útil prolongada y bajos costos de mantenimiento, la convierten en la opción óptima para instalaciones críticas en cualquier industria de proceso. Sin embargo, para aprovechar al máximo estas ventajas, es indispensable seleccionar un fabricante con experiencia verificable, que cumpla con las normativas internacionales, ofrezca trazabilidad completa y esté comprometido con la mejora continua. En un mercado cada vez más competitivo y regulado, la calidad de la brida y la capacidad técnica del proveedor impactan directamente en el retorno de la inversión del proyecto.

Forja Jianing ha construido su reputación en la fabricación de bridas forjadas a tope a través de décadas de especialización, inversión en tecnología y atención personalizada a cada necesidad del cliente. Desde la selección del material más adecuado hasta la entrega bajo plazos exigentes, el equipo de ingeniería acompaña cada etapa con rigor y transparencia. La empresa no solo vende bridas; ofrece soluciones que garantizan un funcionamiento continuo y seguro de las instalaciones, con el respaldo de una red de servicio postventa que atiende consultas técnicas y brinda soporte en caso de requerirse ajustes dimensionales o certificaciones adicionales.

Si su proyecto requiere bridas soldadas a tope forjadas en acero al carbono, inoxidable o aleaciones especiales, con dimensiones estándar o personalizadas, y desea contar con un aliado que entienda las exigencias técnicas de su aplicación, Forja Jianing está listo para colaborar. La empresa ofrece cotizaciones detalladas, planos de ingeniería y muestras de materiales para validación previa. Para recibir asesoría personalizada y obtener una propuesta técnica ajustada a las condiciones de operación de su instalación, puede comunicarse directamente con el departamento de ingeniería de ventas: (咨询热线：176 9623 6479). La experiencia y el compromiso de Forja Jianing con la excelencia estarán presentes desde la primera conversación hasta la puesta en servicio de las bridas en su planta. Confiar en un fabricante que domina la forja y el control de calidad es la decisión correcta para proyectos que buscan durabilidad y rentabilidad a largo plazo.
