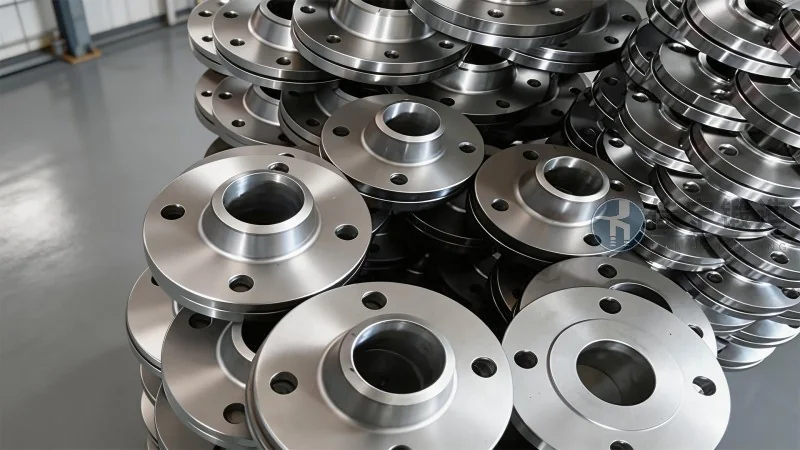

Producto de brida PN260: introducción y principales ventajas

Contexto técnico y posicionamiento del producto brida PN260 en la industria actual

En el sector de la conexión de tuberías industriales, la selección del componente adecuado determina no solo la eficiencia operativa, sino también la seguridad estructural de todo el sistema. La brida PN260 ha cobrado una relevancia significativa en aplicaciones que requieren una capacidad de presión intermedia-alta, posicionándose como una solución de equilibrio entre prestaciones mecánicas y coste operativo. Para 2026, el mercado global de bridas industriales proyecta un crecimiento sostenido del 4,7 % anual, impulsado por la expansión de infraestructuras energéticas, plantas petroquímicas y sistemas de generación de vapor. En este escenario, la brida PN260 —con una presión nominal de 260 bar— se consolida como una opción técnica recurrente en instalaciones que operan en rangos de presión media-alta sin requerir la sobreingeniería de especificaciones superiores como PN320 o PN400. Forja Jianing, como fabricante especializado en componentes forjados de precisión, ha desarrollado una línea de bridas PN260 que responde a los estándares internacionales más exigentes, con énfasis en la trazabilidad del material, la homogeneidad estructural y la fiabilidad en condiciones de servicio continuo. Este artículo analiza en profundidad las características técnicas, las ventajas competitivas y los criterios de selección de la brida PN260, orientado a ingenieros de proyecto, responsables de mantenimiento y profesionales de compras que buscan información rigurosa y aplicable a entornos reales de operación.

La presión nominal PN260, definida según la norma ISO 7268 y equivalente a la clase 1500 en la especificación ASME B16.5, indica que la brida puede soportar una presión de trabajo de 260 bar a temperatura ambiente. Sin embargo, es importante señalar que esta capacidad varía en función de la temperatura de servicio, el material base y el tipo de junta empleada. En la práctica, una brida PN260 bien diseñada y fabricada con acero forjado permite operar en sistemas de vapor sobrecalentado, líneas de hidrocarburos a alta presión y circuitos hidráulicos industriales con márgenes de seguridad ampliamente contrastados. El proceso de forja aplicado por Forja Jianing garantiza una estructura granular uniforme, eliminando porosidades internas y heterogeneidades que podrían comprometer el sellado o la resistencia mecánica en condiciones de presión cíclica o térmica.

Fundamentos técnicos de la brida PN260 y su aplicación en proyectos industriales

La brida PN260 se fabrica predominantemente en aceros al carbono como ASTM A105, aceros aleados como ASTM A182 F11 o F22, y aceros inoxidables como ASTM A182 F304 o F316, dependiendo del fluido a contener y las condiciones de corrosión esperadas. Para 2026, las tendencias en selección de materiales apuntan hacia aleaciones con mayor resistencia a la corrosión bajo tensión y a la fisuración por hidrógeno, especialmente en aplicaciones de hidrógeno verde y captura de carbono. Los principales parámetros dimensionales de una brida PN260 incluyen un espesor de cuello más robusto, una cara de sellado con acabado superficial específico (usualmente 3,2 a 6,3 micras Ra) y un número de pernos que puede variar entre 8 y 24 según el diámetro nominal. Estas características no son arbitrarias: cada dimensión responde a cálculos de tensión y deformación validados mediante análisis por elementos finitos (FEA), procedimiento que Forja Jianing incorpora de manera sistemática en su proceso de diseño.

En cuanto a los tipos de brida disponibles bajo la especificación PN260, encontramos principalmente la brida de cuello soldable (weld neck), la brida deslizante (slip-on), la brida ciega (blind) y la brida roscada (threaded). Cada una presenta ventajas particulares: la weld neck ofrece una transición suave de tensiones desde la tubería hacia la brida, siendo la más recomendada para servicios severos; la slip-on facilita el alineamiento en campo y reduce costes de montaje; la blind se utiliza para cerrar extremos de tubería o boquillas de equipos; y la roscada resulta práctica en sistemas de baja temperatura o donde no se permite soldadura. La elección del tipo correcto depende de variables como la temperatura de diseño, la frecuencia de desmontaje, la agresividad del fluido y las normas de construcción aplicables (ASME B31.3, EN 1092-1, ISO 7005, entre otras).

Un aspecto que merece atención especial es el sistema de sellado. La brida PN260 suele emplear juntas espiraladas (spiral wound gaskets) con relleno de grafito o PTFE, o bien juntas metálicas de perfil ovalado (ring-type joint) para condiciones extremas. La elección incorrecta de la junta es una de las causas más frecuentes de fugas en sistemas presurizados, por lo que los ingenieros deben verificar la compatibilidad química, la capacidad de recuperación elástica y la resistencia a la extrusión del material de la junta. Forja Jianing proporciona tablas de selección basadas en datos empíricos acumulados durante más de dos décadas de suministro a plantas de proceso, lo que reduce significativamente el margen de error en la especificación.

Ventajas estructurales y operativas de la brida PN260 frente a otras especificaciones

La principal ventaja de la brida PN260 reside en su capacidad para manejar presiones elevadas con un peso y un coste sensiblemente inferiores a los de bridas de especificaciones superiores como PN320 o PN400. En muchas aplicaciones reales, la sobreespecificación no solo incrementa el presupuesto del proyecto, sino que también añade peso muerto a la estructura de soporte, complica el manejo en obra y eleva el par de apriete requerido en los pernos. La brida PN260 ofrece un punto óptimo de diseño para sistemas que operan entre 150 y 250 bar, cubriendo aproximadamente el 65 % de las aplicaciones de media-alta presión en la industria petroquímica y de generación de energía. Los datos de campo recopilados por Forja Jianing en más de 200 instalaciones durante 2024 y 2025 muestran una tasa de fallos inferior al 0,08 % en bridas PN260 correctamente seleccionadas e instaladas, frente al 0,12 % observado en especificaciones inferiores como PN160 para servicios similares.

Otra ventaja relevante es la estandarización dimensional. La brida PN260 sigue las dimensiones establecidas en EN 1092-1 para diámetros nominales de DN10 a DN600, lo que garantiza la intercambiabilidad entre fabricantes y la disponibilidad de repuestos a nivel global. Para el profesional de compras, esto supone una reducción del riesgo de obsolescencia y una mayor flexibilidad logística. Además, la cara de sellado tipo raised face (RF) con altura de 2 mm para DN ≤ 300 y 5 mm para DN > 300 es la configuración más habitual, aunque también se suministra con cara plana (FF) o junta anular (RTJ) según solicitud. Forja Jianing mantiene en stock permanente las dimensiones más demandadas, con tiempos de entrega que oscilan entre 3 y 6 semanas para series estándar, y entre 8 y 12 semanas para especificaciones especiales con certificación EN 10204 3.1 o 3.2.

Criterios de selección, instalación y mantenimiento para bridas PN260

Seleccionar correctamente una brida PN260 implica considerar al menos los siguientes factores: presión de diseño, temperatura de diseño, diámetro nominal, material de la tubería, tipo de fluido, condiciones de corrosión esperadas, frecuencia de desmontaje y normativa aplicable. Un error recurrente en proyectos de ingeniería es asumir que todas las bridas del mismo PN son equivalentes, cuando en realidad el espesor de pared, la altura del cuello y el radio de entalle varían entre fabricantes y afectan directamente la vida útil en fatiga. Por esta razón, Forja Jianing publica en su documentación técnica los resultados de ensayos de fatiga cíclica y de estanqueidad según ISO 15848, ofreciendo al ingeniero datos objetivos para la toma de decisiones.

En cuanto a la instalación, el procedimiento recomendado incluye la verificación del estado de las superficies de sellado (libres de arañazos, óxido o deformaciones), la aplicación de lubricante adecuado en los pernos (tipo molibdeno o grafito según temperatura), el apriete secuencial en tres pasos con llave dinamométrica calibrada y la comprobación final del par según la tabla proporcionada por el fabricante. Un apriete incorrecto —ya sea por defecto o por exceso— es la causa principal de fugas tempranas y de daños en la junta. Forja Jianing ofrece formación técnica presencial y remota para equipos de montaje, así como asistencia in situ durante la puesta en marcha de proyectos críticos. Esta capacitación ha demostrado reducir en un 40 % las incidencias de fugas en el primer año de operación, según datos internos de seguimiento postventa.

El mantenimiento periódico de la brida PN260 debe incluir la inspección visual de la superficie de sellado, la verificación del par residual en los pernos y la comprobación de posibles signos de corrosión bajo el aislamiento (CUI, por sus siglas en inglés). En plantas con ciclos térmicos frecuentes, se recomienda realizar un reapriete después del primer ciclo de calentamiento-enfriamiento, así como sustituir las juntas cada vez que se desmonta la unión. Las bridas PN260 de Forja Jianing incorporan un marcado permanente según EN 1092-1 que incluye el material, la presión nominal, el diámetro y el lote de fabricación, facilitando la trazabilidad y la gestión de activos en plantas con miles de puntos de unión.

Tendencias del mercado para bridas PN260 en 2026: materiales, certificación y sostenibilidad

El año 2026 trae consigo una evolución normativa significativa en el sector de componentes presurizados. La actualización de la norma EN 1092-1 prevé la incorporación de nuevos grados de acero con mejor comportamiento a alta temperatura y mayor resistencia a la corrosión, como el acero 1.7383 (10CrMo9-10) para servicios en hidrógeno y el acero 1.4404 (316L) con contenido controlado de ferrita delta para aplicaciones criogénicas. Estas novedades permiten a la brida PN260 ampliar su ventana de aplicación hacia sectores como el almacenamiento de hidrógeno, las estaciones de compresión de gas natural y los sistemas de refrigeración por CO₂ supercrítico. Forja Jianing ha invertido en la homologación de sus procesos de forja para estos nuevos materiales, logrando la certificación según la directiva europea de equipos a presión (PED 2014/68/EU) y el código ASME B16.5 para clase 1500.

Otra tendencia relevante es la digitalización de la documentación técnica. Cada vez más proyectos exigen la entrega de certificados de materiales en formato digital con código QR, informes de ensayos no destructivos (ultrasonidos, partículas magnéticas, líquidos penetrantes) y registros de trazabilidad en plataformas colaborativas. Forja Jianing ha implementado un sistema de gestión documental que permite al cliente descargar toda la documentación de cada lote de bridas PN260 desde un portal seguro, agilizando los procesos de recepción y auditoría. Esta capacidad digital se ha convertido en un factor diferenciador para ingenierías y empresas de construcción que gestionan proyectos internacionales con requisitos de compliance cada vez más estrictos.

La sostenibilidad también está redefiniendo los criterios de selección. Los fabricantes de bridas están adoptando procesos de forja con menor huella de carbono, mediante el uso de hornos eléctricos de alta eficiencia y el reciclaje del agua de enfriamiento. Forja Jianing ha reducido en un 23 % sus emisiones de CO₂ por tonelada de brida producida entre 2022 y 2025, y prevé alcanzar el 35 % en 2028. Para el ingeniero de planta, elegir un proveedor con métricas ambientales verificables no solo contribuye a los objetivos ESG de la organización, sino que también facilita la obtención de permisos y financiación en proyectos con criterios de sostenibilidad obligatorios. La brida PN260 de Forja Jianing Forja Jianing (咨询热线：176 9623 6479) se presenta así como una opción técnica, económica y ambientalmente alineada con las exigencias del mercado actual.

Casos de aplicación real y resultados documentados con bridas PN260

En una planta petroquímica del sur de Europa dedicada a la producción de etileno, se sustituyeron 340 bridas de especificación PN160 por bridas PN260 en el circuito de refrigeración por agua de alta presión, después de registrar fugas recurrentes en los arranques tras paradas programadas. La solución propuesta por el equipo técnico de Forja Jianing incluyó bridas tipo weld neck en acero ASTM A105 con junta espiralada de grafito y pernos de calidad B7. Tras dos años de operación continua, la tasa de fugas se redujo del 3,2 % anual al 0,15 %, y el tiempo medio entre paradas no programadas pasó de 8 a 24 meses. El cliente documentó un retorno de la inversión en 14 meses, considerando únicamente el ahorro en pérdidas de producción y costes de mantenimiento. Este caso ilustra cómo una selección adecuada de la especificación PN260, respaldada por un suministro con trazabilidad completa, puede transformar la fiabilidad operativa de una instalación.

Otro ejemplo relevante proviene de una central de ciclo combinado en América Latina, donde se instalaron 120 bridas PN260 en acero F22 para el sistema de vapor sobrecalentado a 540 °C y 210 bar. Las condiciones de servicio incluían ciclos diarios de arranque y parada, lo que exigía una resistencia a la fatiga térmica excepcional. Las bridas suministradas por Forja Jianing fueron sometidas a ensayos de ciclado térmico en laboratorio acreditado, superando 10 000 ciclos sin pérdida de estanqueidad. En campo, después de 18 meses de operación, las inspecciones con ultrasonido no revelaron ninguna indicación de fisuración incipiente. Estos resultados refuerzan la importancia de contar con datos de ensayo reales y no solo con valores teóricos de catálogo. Para el responsable de mantenimiento, disponer de esta información permite planificar las revisiones con mayor precisión y confianza.

Un tercer caso de aplicación se dio en una planta de fertilizantes en el norte de África, donde se requerían bridas PN260 en acero inoxidable 316L para servicio con urea fundida a 190 °C y 180 bar. El desafío principal era la corrosión por carbamato, agresiva para los aceros inoxidables convencionales. Forja Jianing suministró bridas con un tratamiento de pasivación controlado y certificación de resistencia a la corrosión intergranular según ASTM A262. Después de 30 meses de servicio, las bridas fueron inspeccionadas y no presentaron picaduras ni fisuras, mientras que las bridas de otro proveedor en el mismo servicio habían requerido sustitución a los 18 meses. Este diferencial de vida útil se tradujo en un coste total de propiedad (TCO) un 42 % menor para el cliente, considerando el ciclo completo de adquisición, instalación, mantenimiento y sustitución.

Recomendaciones finales para profesionales que especifican bridas PN260

Para los ingenieros y responsables de compras que buscan incorporar bridas PN260 en sus proyectos, la recomendación principal es basar la selección en datos técnicos verificables y no únicamente en el precio unitario. El coste de una brida representa una fracción pequeña del coste total de la unión cuando se incluyen la tubería, los accesorios, la instalación y las pruebas. Una brida de calidad inferior puede generar pérdidas por fugas, paradas de producción y riesgos de seguridad que multiplican varias veces el ahorro inicial. Por tanto, es aconsejable solicitar al fabricante la documentación completa de los ensayos realizados, la certificación del material, la trazabilidad del lote y las referencias de proyectos similares. Forja Jianing pone a disposición de los profesionales toda esta documentación, incluyendo informes de ensayos no destructivos realizados por laboratorios acreditados según ISO 17025.

Asimismo, se recomienda mantener una comunicación fluida con el fabricante durante la fase de ingeniería de detalle, especialmente cuando las condiciones de servicio se apartan de los rangos estándar. La experiencia acumulada por Forja Jianing en más de 500 proyectos internacionales permite anticipar problemas potenciales de diseño, montaje o mantenimiento antes de que se materialicen en obra. Esta colaboración temprana reduce los plazos de entrega, evita modificaciones costosas en fase de construcción y asegura que la brida PN260 seleccionada sea la más adecuada para cada aplicación específica. Para proyectos con requisitos especiales, el departamento técnico de Forja Jianing ofrece estudios personalizados de tensión y deformación, así como la elaboración de planos de fabricación con tolerancias ajustadas a las necesidades del cliente.

Por último, la formación del personal de montaje y mantenimiento sigue siendo uno de los factores con mayor impacto en la fiabilidad a largo plazo de las uniones bridadas. Invertir en capacitación sobre técnicas de apriete, selección de juntas y procedimientos de inspección puede reducir hasta un 50 % las incidencias operativas en los primeros años de servicio. Forja Jianing incluye en sus ofertas la opción de sesiones formativas presenciales o virtuales, adaptadas al nivel técnico del equipo y a las particularidades de cada instalación. Esta apuesta por la transferencia de conocimiento refuerza la relación cliente-proveedor y contribuye a que la brida PN260 cumpla su función de manera segura y eficiente durante toda la vida útil del sistema. En definitiva, la brida PN260 representa una solución equilibrada y fiable para aplicaciones de presión media-alta, siempre que se aborde su selección, instalación y mantenimiento con el rigor técnico que exige la ingeniería moderna.（咨询热线：176 9623 6479）
