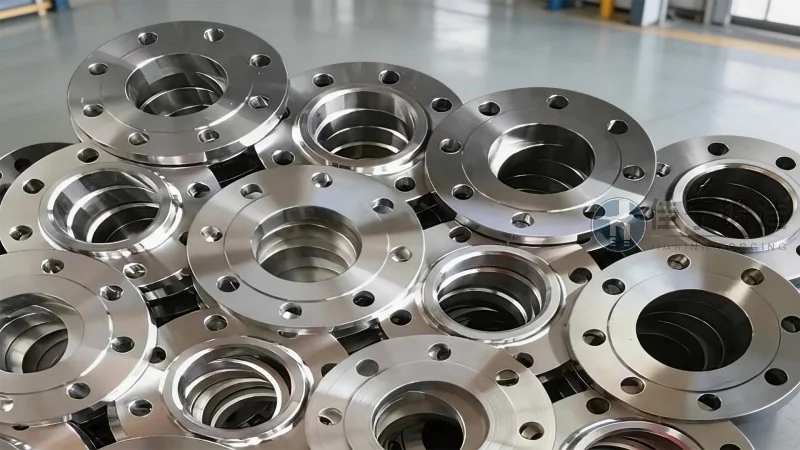

Producto de brida DN400: introducción y características ventajosas

En el sector industrial actual, la selección de componentes de conexión para tuberías de gran diámetro representa un factor determinante en la seguridad, eficiencia y vida útil de toda la instalación. Entre estos elementos, la brida DN400 ocupa un lugar destacado por su capacidad para soportar altas presiones, temperaturas extremas y entornos corrosivos, siendo ampliamente utilizada en plantas petroquímicas, sistemas de generación de energía, redes de abastecimiento de agua y proyectos de infraestructura pesada. Forja Jianing, como fabricante especializado en componentes forjados, ha desarrollado una línea completa de bridas DN400 que cumplen con los estándares internacionales más exigentes, ofreciendo soluciones robustas y fiables para ingenieros y responsables de compras.

Comprender las características técnicas, los procesos de fabricación y los criterios de selección de una brida DN400 no solo facilita la toma de decisiones, sino que también ayuda a prevenir fallos prematuros y costosas paradas no planificadas. En este artículo, analizamos en profundidad la brida DN400 de Forja Jianing: desde su diseño y materiales hasta sus aplicaciones reales, pasando por datos de mercado actualizados a 2026 y recomendaciones prácticas para su integración en sistemas complejos. Nuestro objetivo es proporcionar una guía técnica completa que sirva tanto a ingenieros de proyecto como a profesionales de mantenimiento.

¿Qué es una brida DN400 y por qué es relevante en la industria actual?

La brida DN400 es un componente de unión diseñado para tuberías con un diámetro nominal de 400 milímetros. Su función principal es conectar secciones de tubería, válvulas, bombas y otros equipos, permitiendo un desmontaje sencillo para labores de inspección, limpieza o sustitución. El término "DN" proviene de la norma internacional ISO 6708 y hace referencia al diámetro nominal, que en este caso es de 400 mm. Sin embargo, las dimensiones reales pueden variar ligeramente según el tipo de brida y la presión nominal (PN) para la que esté diseñada, ya que existen configuraciones como bridas planas, con cuello, ciegas, roscadas o de solapa.

En el contexto industrial de 2026, la demanda de bridas DN400 ha experimentado un crecimiento sostenido, impulsado principalmente por la expansión de proyectos de energías renovables (como plantas de hidrógeno verde y sistemas de almacenamiento térmico), la modernización de refinerías y el aumento de la inversión en infraestructura hídrica. Según datos del sector, el mercado global de bridas para diámetros entre 300 y 600 mm crecerá a una tasa anual compuesta del 4,8 % entre 2024 y 2028, con especial énfasis en materiales resistentes a la corrosión y procesos de forja de alta precisión.

Forja Jianing ha respondido a esta tendencia incorporando tecnología de forja en caliente y tratamientos térmicos controlados para garantizar que cada brida DN400 ofrezca una estructura granular uniforme, libre de porosidades y tensiones residuales. Esta atención al detalle se traduce en una mayor resistencia mecánica y una vida útil prolongada, incluso en condiciones de servicio cíclico o picos de presión.

Tipos de brida DN400 según su diseño y aplicación

No todas las bridas DN400 son iguales. La elección del tipo adecuado depende de factores como la presión de trabajo, la temperatura del fluido, el tipo de junta y la necesidad de desmontaje frecuente. A continuación, presentamos los modelos más comunes que Forja Jianing ofrece bajo su línea de producción:

• Brida plana (flat face): Ideal para aplicaciones de baja presión y temperaturas moderadas, donde el contacto completo entre las caras garantiza una distribución uniforme de la carga. Se utiliza frecuentemente en sistemas de agua potable y fontanería industrial.
• Brida con cuello para soldar (weld neck): Diseñada para soportar altas presiones y temperaturas extremas. Su cuello cónico se suelda directamente al tubo, reduciendo las concentraciones de tensiones. Es la opción preferida en plantas petroquímicas y centrales térmicas donde la brida DN400 debe resistir esfuerzos mecánicos y térmicos elevados.
• Brida de solapa (lap joint): Compuesta por dos piezas: un collarín que se suelda al tubo y una brida suelta que gira libremente. Facilita el alineamiento durante el montaje y es común en sistemas que requieren desmontajes periódicos, como líneas de vapor o intercambiadores de calor.
• Brida ciega (blind flange): Utilizada para cerrar temporal o permanentemente una tubería o una abertura en un recipiente a presión. Su diseño macizo permite aislar secciones del sistema para mantenimiento o pruebas de presión.
• Brida roscada (threaded): Adecuada para tuberías de pequeño espesor o donde no se permite soldadura por riesgo de incendio o explosión. En diámetros DN400 es menos común, pero sigue disponible para aplicaciones específicas como sistemas de gas licuado.

Cada variante fabricada por Forja Jianing se somete a rigurosos controles dimensionales y de materiales, asegurando que cumplan con las normas ASME B16.5, EN 1092-1 y ISO 7005, entre otras. Para proyectos que exigen trazabilidad completa, la compañía ofrece certificados de forja y pruebas no destructivas como ultrasonidos y partículas magnéticas.

Materiales empleados en las bridas DN400 de Forja Jianing

La selección del material es crítica para el rendimiento a largo plazo de una brida DN400. Forja Jianing utiliza aceros al carbono, aceros inoxidables y aleaciones especiales, adaptándose a los requisitos de cada entorno operativo. Los grados más habituales incluyen:

• Acero al carbono ASTM A105: La opción estándar para servicios generales a temperaturas entre -29 °C y 425 °C. Ofrece buena resistencia mecánica y soldabilidad, siendo el material más utilizado en la industria del petróleo y gas.
• Acero inoxidable ASTM A182 F304 / F316: Recomendado para entornos corrosivos, como plantas químicas, refinerías y sistemas de agua de mar. La aleación F316 agrega molibdeno, mejorando la resistencia a picaduras por cloruros.
• Acero aleado ASTM A182 F11 / F22: Diseñado para servicios a alta temperatura (hasta 595 °C) y alta presión. Contienen cromo y molibdeno que proporcionan resistencia a la fluencia y a la oxidación.
• Acero dúplex ASTM A182 F51 / F53: Combina alta resistencia mecánica con excelente resistencia a la corrosión bajo tensión. Se utiliza en plataformas offshore y plantas desalinizadoras donde la brida DN400 debe soportar ambientes agresivos.

Cada lote de material es verificado mediante análisis químico y ensayos mecánicos en el laboratorio interno de Forja Jianing. Este control de calidad, sumado a un proceso de forja que homogeniza la microestructura, garantiza que las bridas DN400 mantengan propiedades consistentes lote tras lote.

Proceso de fabricación: forja en caliente y tratamiento térmico

La fabricación de una brida DN400 de calidad superior comienza con la selección de lingotes o barras de acero de primera fundición. En Forja Jianing, el proceso de forja en caliente se realiza a temperaturas superiores a 1100 °C, lo que permite la deformación plástica del material sin generar microfisuras. Esta técnica confiere a la brida una estructura de grano fino y orientado, mejorando significativamente su resistencia a la fatiga y a los impactos en comparación con bridas fundidas o mecanizadas a partir de chapa.

Después de la forja, las piezas pasan a un tratamiento térmico controlado que puede incluir normalizado, temple y revenido, según el grado de acero y los requisitos de la norma aplicable. Por ejemplo, una brida DN400 de acero al carbono ASTM A105 suele normalizarse a 900 °C y luego enfriarse al aire para aliviar tensiones internas. En el caso de aleaciones como F22, se realiza un temple en aceite seguido de revenido para alcanzar las propiedades mecánicas especificadas.

Posteriormente, cada brida se somete a mecanizado de precisión con centros de torneado y fresado CNC, garantizando tolerancias dimensionales estrechas. Las caras de las bridas se rectifican para asegurar un asentamiento perfecto con la junta, minimizando el riesgo de fugas. Finalmente, se realiza una inspección visual y dimensional, y se aplican marcas permanentes con el número de lote, el grado del material y la presión nominal.

Parámetros técnicos clave y criterios de selección

Para seleccionar correctamente una brida DN400, es necesario considerar varios parámetros técnicos. A continuación, se presentan los más relevantes, junto con recomendaciones basadas en la experiencia de Forja Jianing:

• Presión nominal (PN): Las bridas DN400 están disponibles en rangos desde PN6 (baja presión, 6 bar) hasta PN160 (alta presión, 160 bar). Para aplicaciones de vapor sobrecalentado o gas a alta presión, se recomienda optar por PN100 o superior y elegir una brida con cuello para soldar.
• Temperatura de servicio: Cada material tiene un límite de temperatura. Para servicios criogénicos (por debajo de -29 °C), se deben usar aceros inoxidables austeníticos o aleaciones de níquel. Para altas temperaturas (superiores a 425 °C), los aceros aleados como F11 o F22 son obligatorios.
• Tipo de junta: Las bridas DN400 pueden utilizar juntas planas, espiraladas o metálicas. La elección depende de la agresividad del fluido y de la presión. Forja Jianing recomienda juntas espiraladas con relleno de grafito para servicios de vapor y juntas metálicas para hidrocarburos a alta presión.
• Acabado superficial de la cara: Las caras de las bridas pueden ser lisas, con resalte macho-hembra o con ranura. Para sistemas que requieren desmontaje frecuente, el acabado con resalte facilita el centrado y reduce el desgaste de la junta.
• Normativa aplicable: Es fundamental especificar la normativa bajo la cual se fabrica la brida. Las más habituales son ASME B16.5 (sistema imperial) y EN 1092-1 (sistema métrico). Forja Jianing produce bajo ambas normas, adaptándose a los requisitos de proyectos internacionales.

Un error común es seleccionar una brida DN400 basándose únicamente en el diámetro, ignorando la presión nominal o el material. Esto puede provocar fallos catastróficos en servicio. Por esta razón, los ingenieros de Forja Jianing ofrecen asesoramiento técnico personalizado, ayudando a los clientes a definir las especificaciones exactas según las condiciones de operación reales.

Aplicaciones reales de las bridas DN400 de Forja Jianing

Las bridas DN400 de Forja Jianing han sido instaladas en proyectos de diversa envergadura en los últimos años. A continuación, se exponen tres casos representativos que ilustran su versatilidad:

Caso 1: Planta de hidrógeno verde en el sur de España
Para la interconexión de reactores electrolíticos y tanques de almacenamiento a 350 bar, se requirieron bridas DN400 con cuello para soldar en acero inoxidable F316. Forja Jianing suministró 120 unidades con certificación PED 2014/68/UE y control de fugas por helio. Las bridas superaron las pruebas de resistencia a la fluencia y no mostraron deformación tras 18 meses de operación continua.

Caso 2: Ampliación de una refinería en México
La sección de craqueo catalítico necesitaba bridas DN400 capaces de soportar temperaturas de hasta 540 °C y presiones de 80 bar. Se optó por bridas de acero aleado ASTM A182 F22 con tratamiento térmico de temple y revenido. Forja Jianing entregó el lote completo en 6 semanas, incluyendo informes de ensayos mecánicos y certificados de trazabilidad. La instalación se realizó sin incidencias y la primera parada programada no reveló ningún problema de fugas.

Caso 3: Red de abastecimiento de agua potable en el norte de África
Para una conducción de 12 km de longitud con diámetro DN400, se emplearon bridas planas de acero al carbono ASTM A105 con protección anticorrosiva epoxy. Forja Jianing suministró 800 unidades con tolerancia dimensional según ISO 7005. La rapidez en la entrega y la consistencia de las cotas permitieron a la empresa constructora reducir los tiempos de montaje en un 15 %.

Estos ejemplos demuestran que la elección de una brida DN400 fabricada con procesos controlados y materiales certificados incide directamente en la fiabilidad del sistema global. Forja Jianing (咨询热线：176 9623 6479) ofrece soporte técnico durante todas las fases del proyecto, desde la especificación hasta la puesta en marcha.

Tendencias del mercado en 2026 y perspectivas para las bridas DN400

De cara a 2026, el sector de bridas forjadas enfrenta varios desafíos y oportunidades. En primer lugar, la creciente adopción de normas medioambientales más estrictas está empujando a los fabricantes a reducir las emisiones de carbono durante la producción. Forja Jianing ha implementado hornos de inducción de alta eficiencia y sistemas de recuperación de calor, logrando una disminución del 12 % en el consumo energético por pieza en comparación con 2020.

En segundo lugar, la digitalización de los procesos de calidad está ganando terreno. La trazabilidad mediante códigos QR y registros en blockchain permite a los clientes verificar el origen y los ensayos de cada brida DN400 en tiempo real. Forja Jianing ya ofrece esta tecnología en sus certificados digitales, facilitando la auditoría de proyectos internacionales.

Por último, la demanda de materiales con mayor resistencia a la corrosión en ambientes con presencia de hidrógeno o CO₂ está impulsando el desarrollo de nuevas aleaciones. La compañía invierte en I+D para optimizar la forja de aceros dúplex y superdúplex, respondiendo a las necesidades de la industria del hidrógeno y la captura de carbono.

Recomendaciones prácticas para la compra e instalación de bridas DN400

Para garantizar un rendimiento óptimo, se sugieren las siguientes pautas:

1. Verificar la compatibilidad dimensional: Antes de realizar el pedido, compruebe que el diámetro interior de la brida coincida con el diámetro exterior del tubo, teniendo en cuenta el espesor de pared. Las bridas DN400 de Forja Jianing se fabrican con tolerancias de ±0,5 mm en el diámetro interior.
2. Seleccionar la junta adecuada: La junta debe tener un diámetro interior ligeramente mayor que el tubo para evitar obstrucciones y un diámetro exterior que cubra completamente la cara de la brida. Para bridas DN400, las juntas espiraladas con anillo centrador son las más empleadas en servicios críticos.
3. Aplicar par de apriete controlado: El uso de llaves dinamométricas calibradas es indispensable para evitar una carga desigual que pueda deformar la brida o dañar la junta. Forja Jianing proporciona tablas de par recomendado según el material y la presión nominal.
4. Realizar pruebas de presión en frío y caliente: Antes de poner el sistema en servicio, se debe realizar una prueba hidrostática al 1,5 veces la presión nominal. Para bridas DN400 de Forja Jianing, se recomienda mantener la presión durante al menos 30 minutos y verificar la ausencia de fugas.

Conclusión

La brida DN400 es un componente esencial en multitud de instalaciones industriales, y su fiabilidad depende en gran medida de la calidad del material, el proceso de fabricación y la precisión dimensional. Forja Jianing, con más de dos décadas de experiencia en forja de precisión, ha consolidado una oferta de bridas DN400 que cumple con los más altos estándares internacionales. Desde la selección del acero hasta el control final, cada etapa está diseñada para ofrecer un producto duradero y seguro. Para aquellos profesionales que buscan optimizar sus sistemas de tuberías, contar con un proveedor que combine conocimiento técnico, capacidad de personalización y entregas ajustadas a plazos es una decisión estratégica. La inversión en una brida DN400 de calidad no solo reduce los costes de mantenimiento, sino que también protege la continuidad operativa de toda la planta.
