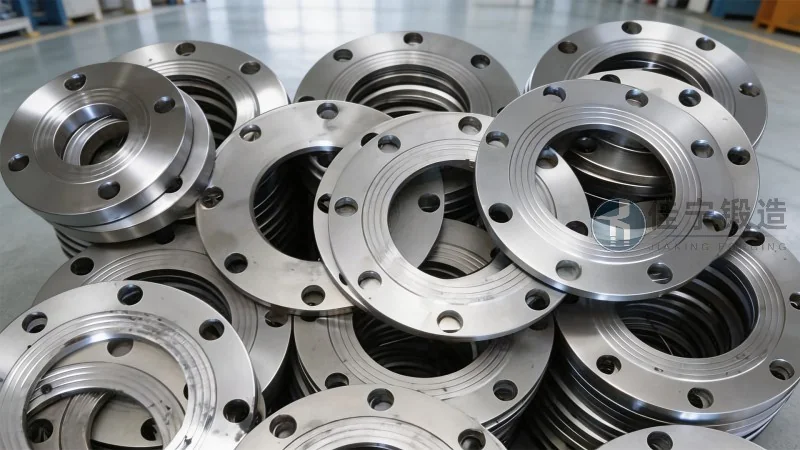

Producto de brida Q345D: introducción y características de rendimiento

Las bridas de acero Q345D representan una solución técnica esencial en la ingeniería de conexiones para sistemas de tuberías que operan en condiciones de baja temperatura y alta exigencia mecánica. Este material, clasificado dentro de la familia de aceros estructurales de baja aleación y alta resistencia, ha ganado relevancia en sectores como la petroquímica, la generación de energía y la construcción naval, donde la seguridad de las juntas y la durabilidad del componente son factores críticos. En Forja Jianing, entendemos que seleccionar el material adecuado para cada aplicación no solo optimiza el rendimiento del sistema, sino que prolonga la vida útil de la infraestructura; por ello, este artículo profundiza en las propiedades metalúrgicas, los procesos de fabricación y las ventajas operativas de las bridas Q345D, ofreciendo una guía técnica completa para ingenieros, compradores y profesionales del mantenimiento. A lo largo del texto, analizaremos las normas aplicables, los rangos de temperatura recomendados y las consideraciones de diseño que hacen de este producto una opción confiable en el mercado actual, especialmente ante la creciente demanda de componentes que combinen resistencia mecánica con tenacidad a baja temperatura, una tendencia que se consolida hacia 2026.

Fundamentos metalúrgicos del acero Q345D y su impacto en las bridas

El acero Q345D es un material estructural de baja aleación que se caracteriza por su límite elástico mínimo de 345 MPa, según la norma china GB/T 1591, aunque sus propiedades pueden equipararse a estándares internacionales como ASTM A572 Gr.50 o EN 10025 S355J2. Su composición química incluye un contenido controlado de carbono (inferior al 0.20 %), manganeso (hasta 1.70 %), silicio (0.50 % máximo) y pequeñas adiciones de niobio, vanadio o titanio para refinar el grano y mejorar la tenacidad. Esta formulación permite que la brida mantenga su integridad estructural incluso en condiciones de servicio que alcanzan los -20 °C, un requisito fundamental en aplicaciones como plataformas offshore, terminales de GNL o instalaciones en climas árticos.

Desde el punto de vista del procesamiento, las bridas Q345D se fabrican mediante forja en caliente o laminación, procesos que homogeneizan la microestructura y eliminan defectos internos como inclusiones o segregaciones. En Forja Jianing, aplicamos un control térmico estricto durante el calentamiento y el enfriamiento, asegurando que la pieza final presente una estructura de grano fino compuesta por ferrita y perlita. Esta microestructura es clave para lograr un equilibrio entre dureza y ductilidad, evitando la fragilidad a baja temperatura que afecta a otros aceros al carbono. Además, el tratamiento térmico posterior, que puede incluir normalizado o recocido, alivia las tensiones residuales y estabiliza las dimensiones, garantizando tolerancias ajustadas en el diámetro, el espesor y la cara de la brida.

Los ensayos de impacto Charpy a -20 °C, requeridos por la norma para la clasificación D, confirman que la energía absorbida supera los 27 J, lo que demuestra una capacidad de deformación plástica antes de la fractura. Este parámetro es decisivo en sistemas que experimentan cargas cíclicas, vibraciones o cambios térmicos bruscos, como en plantas de procesamiento de gas o en tuberías de vapor. En la práctica, una brida Q345D bien fabricada ofrece un rendimiento similar al de aceros más costosos, pero con un costo de material más accesible, lo que la convierte en una alternativa equilibrada para proyectos donde el presupuesto y la seguridad deben conciliarse.

Normas técnicas y parámetros dimensionales de las bridas Q345D

Las bridas fabricadas con acero Q345D se ajustan a múltiples estándares internacionales, siendo los más comunes la serie GB/T 9115 (bridas de cuello soldado), GB/T 9119 (bridas planas) y HG/T 20592 (para sistemas petroquímicos). En el contexto europeo y americano, también pueden diseñarse bajo las normas EN 1092-1 o ASME B16.5, siempre que se adapten las equivalencias de material. Cada norma define dimensiones clave como el diámetro nominal (DN 15 a DN 600), la presión nominal (PN 6 a PN 100) y el tipo de cara (plana, resaltada, junta tórica o ranurada). Para aplicaciones críticas, como en líneas de alta presión o temperatura criogénica, se recomienda optar por bridas de cuello soldado (WN), ya que distribuyen mejor las tensiones en la unión soldada.

La elección del espesor de la brida y el número de pernos depende de la clase de presión y del material de la junta. Por ejemplo, una brida Q345D clase 150 (PN 20) para DN 200 suele tener un espesor de 28 mm y requerir 8 pernos de 3/4 pulgada, mientras que una clase 300 (PN 50) para el mismo diámetro alcanza los 36 mm de espesor y 12 pernos. Estas especificaciones no son arbitrarias: responden a cálculos de integridad estructural basados en el código ASME BPVC o en la norma EN 13445, que consideran la presión de diseño, la temperatura de operación y las cargas externas (viento, sismo, peso de la tubería). En Forja Jianing, ofrecemos asesoría técnica para seleccionar la combinación óptima de brida, junta y tornillería, evitando sobredimensionamientos que eleven el costo sin beneficio real.

Hacia 2026, se observa una tendencia hacia la estandarización de materiales en proyectos de infraestructura energética, donde las bridas Q345D compiten con alternativas como el acero inoxidable dúplex o el superaustenítico, pero con una ventaja en costo y disponibilidad. No obstante, es crucial verificar que el certificado de calidad del material incluya los ensayos exigidos: análisis químico, tracción, impacto y ultrasonidos. Las bridas que no cumplen con la trazabilidad documental pueden generar rechazos en obra o fallos prematuros, por lo que recomendamos siempre adquirir productos de fabricantes con sistemas de gestión de calidad certificados, como ISO 9001 y PED 2014/68/UE.

Procesos de fabricación y control de calidad en bridas Q345D

La producción de bridas de acero Q345D comienza con la selección de palanquillas o barras laminadas en caliente, que se someten a un proceso de forja a temperaturas entre 1100 °C y 1200 °C. La forja no solo da forma a la pieza, sino que refina la estructura granular y cierra porosidades internas, mejorando la resistencia a la fatiga y a la corrosión bajo tensión. Tras la forja, las piezas pasan a un tratamiento térmico de normalizado a 880-920 °C, seguido de enfriamiento al aire, para obtener una microestructura homogénea y aliviar tensiones de trabajo. En Forja Jianing, aplicamos además un precalentamiento controlado en hornos de atmósfera neutra para evitar la descarburación superficial, un defecto que reduce la dureza y la resistencia al desgaste en la cara de la brida.

El mecanizado posterior se realiza en centros de torneado CNC de alta precisión, donde se fresan la cara de la junta, los taladros para pernos y el bisel de soldadura. Las tolerancias dimensionales se mantienen dentro de ±0.5 mm para diámetros exteriores y ±0.2 mm para espesores, asegurando el correcto asentamiento de la junta y la alineación de la tubería. Cada brida se inspecciona visualmente al 100 % y se somete a ensayos no destructivos como líquidos penetrantes (PT) o partículas magnéticas (MT) en la superficie, y ultrasonidos (UT) para detectar discontinuidades internas. En lotes para aplicaciones críticas, como en plataformas marinas, se realiza además un control radiográfico (RT) de las zonas soldadas, garantizando la ausencia de poros o inclusiones que puedan propagarse bajo carga.

La certificación final incluye un informe de ensayos mecánicos que refleje los valores reales de límite elástico, resistencia a la tracción (470-630 MPa) y elongación (mínimo 21 %). También se documenta la dureza Brinell (HB 120-180) y el tamaño de grano (ASTM 7 o superior). Estos datos no solo son exigibles por las normas, sino que ofrecen al cliente la tranquilidad de que la brida se comportará según lo previsto durante décadas de servicio. Es importante señalar que las bridas Q345D no requieren tratamientos superficiales pasivos como el decapado o la pasivación, típicos en aceros inoxidables, pero sí pueden recibir una capa de imprimación anticorrosiva o galvanizado en caliente si la atmósfera de trabajo es agresiva (ambiente marino, químicos).

Aplicaciones específicas y rendimiento en condiciones extremas

Las bridas Q345D son particularmente eficaces en sistemas de tuberías que transportan fluidos a temperaturas entre -20 °C y 200 °C, con presiones de hasta 50 bar en configuraciones estándar. Su uso se extiende a plantas de tratamiento de gas natural, refinerías, sistemas de vapor en plantas termoeléctricas y redes de agua de refrigeración en centrales nucleares. Por ejemplo, en una unidad de licuefacción de gas natural (LNG), las bridas de cuello soldado en acero Q345D conectan las líneas de pretratamiento y licuefacción, donde la temperatura desciende a -30 °C en las etapas criogénicas. En estos casos, la tenacidad del material evita la fractura frágil, mientras que la resistencia a la tracción soporta las presiones de trabajo típicas de 30-40 bar.

En el sector naval, las bridas Q345D se instalan en sistemas de lastre, combustible y contraincendios, donde la exposición a agua de mar y vibraciones constantes exige una alta resistencia a la corrosión bajo tensión y a la fatiga. La combinación de buena soldabilidad y ductilidad permite reparaciones en obra sin riesgo de agrietamiento en caliente, un factor crítico cuando el tiempo de parada de la embarcación es limitado. Asimismo, en estructuras de soporte de tuberías en plantas petroquímicas, estas bridas pueden utilizarse en uniones atornilladas que requieren desmontaje periódico para mantenimiento, aprovechando su capacidad de mantener la estanqueidad tras múltiples ciclos de apriete.

Un caso de éxito documentado en la industria es la sustitución de bridas de acero al carbono estándar por Q345D en un sistema de vapor de media presión en una refinería del sur de Europa. Tras la instalación, se observó una reducción de fugas en las juntas del 40 % durante los primeros cinco años de operación, atribuida a la menor deformación plástica de la cara de la brida bajo cargas térmicas cíclicas. Además, los costos de mantenimiento se redujeron al no requerir aprietes frecuentes. Ejemplos como este demuestran que invertir en un material con propiedades de tenacidad controlada no es un gasto, sino una estrategia de optimización del ciclo de vida del activo.

Selección y dimensionamiento práctico para ingenieros

Al especificar una brida Q345D, el ingeniero debe considerar al menos cuatro variables: tipo de brida, clase de presión, material de la junta y condiciones de apriete de los pernos. Para líneas generales de proceso, las bridas planas (FF) son suficientes a presiones hasta PN 25, mientras que para servicios críticos se recomiendan las de cara resaltada (RF) con junta espiralada de acero inoxidable y grafito. La selección del perno debe hacerse en acero aleado (ASTM A320 L7) para bajas temperaturas, y el par de apriete debe calcularse según la norma EN 1591-1 para evitar la sobrecarga del material o fugas en la junta.

Una tabla práctica de referencia muestra que para DN 150 clase 150, una brida Q345D soporta hasta 20 bar a -20 °C con un espesor de 22 mm, mientras que a 200 °C su presión admisible se reduce al 80 % del valor nominal. Esta derrateo por temperatura es común en todos los aceros y debe reflejarse en la memoria de cálculo del proyecto. Asimismo, es recomendable verificar la compatibilidad del material con el fluido transportado: aunque el Q345D no es adecuado para servicios con hidrógeno en condiciones de alta presión y baja temperatura (riesgo de fragilización), sí lo es para hidrocarburos líquidos, vapores y agua desmineralizada.

Para proyectos que se ejecutarán en 2026, se prevé una mayor integración de sensores IoT en las juntas bridadas para monitorear la estanqueidad y la temperatura en tiempo real. Forja Jianing ya ofrece opciones de personalización en las caras de las bridas para alojar estos dispositivos, sin alterar la resistencia mecánica del producto. La tendencia hacia la digitalización del mantenimiento predictivo hará que la calidad de la superficie de la brida sea aún más relevante, ya que rugosidades o defectos superficiales afectan la precisión de las mediciones.

Impacto económico y disponibilidad en el mercado

Desde la perspectiva de costos, las bridas Q345D ofrecen un balance favorable en comparación con aleaciones de alta gama. El precio por kilogramo de material es aproximadamente un 30 % inferior al del acero inoxidable 316L, y un 15 % inferior al del acero ASTM A516 Gr.70, común en servicios criogénicos. Esta diferencia se debe a la menor cantidad de elementos de aleación y a la amplia disponibilidad de la chapa y la palanquilla en el mercado global. Sin embargo, el costo final de la brida incluye el proceso de fabricación, los controles de calidad y la certificación, que pueden variar según el tamaño del lote y la complejidad del diseño.

Para compras corporativas, es recomendable solicitar un análisis del costo total de propiedad (TCO) que incluya la vida útil esperada, los intervalos de mantenimiento y el costo de los paros no programados. En líneas de proceso continuo, una brida que fuga una vez al año puede generar pérdidas de producción que superan varias veces el precio del componente. Por ello, invertir en bridas Q345D de alta calidad, con trazabilidad y certificación, no es un lujo sino una decisión técnica justificada. Forja Jianing asesora a sus clientes en la optimización de sus pedidos, ofreciendo precios competitivos para volúmenes a partir de 20 unidades y plazos de entrega de 15 a 30 días hábiles para medidas estándar.

La logística de suministro es otro factor a considerar: al ser un material de uso generalizado, las bridas Q345D están disponibles en stock en centros de distribución de Europa, Asia y América, con tiempos de respuesta rápidos. Para medidas no estándar o con requerimientos dimensionales especiales, el plazo de fabricación puede extenderse a 45 días, pero el resultado es una pieza adaptada exactamente a las necesidades de la instalación. En todos los casos, la comunicación técnica con el fabricante es clave para evitar errores en las especificaciones y garantizar la compatibilidad con los componentes existentes.

Consideraciones finales sobre la adopción de bridas Q345D

La adopción de bridas de acero Q345D representa una decisión técnica alineada con los principios de ingeniería de valor: ofrecer un rendimiento predecible y seguro en condiciones de baja temperatura y media presión, sin incurrir en sobrecostos innecesarios. En un contexto donde la industria global avanza hacia proyectos más grandes y complejos, con requisitos de sostenibilidad y eficiencia operativa cada vez más estrictos, contar con componentes que puedan certificarse y rastrearse es un requisito indispensable. Las propiedades del Q345D, su buena soldabilidad y su disponibilidad estándar lo convierten en una base sólida para el diseño de sistemas de tuberías en sectores como el energético, el químico y el naval.

Para los profesionales que especifican y adquieren estos componentes, la clave está en no descuidar los detalles de la cadena de suministro: desde la verificación del certificado de material hasta la inspección dimensional en destino. Un defecto en una brida no solo compromete la estanqueidad del sistema, sino que puede derivar en un fallo catastrófico con consecuencias para la seguridad de las personas y el medio ambiente. Por eso, en Forja Jianing integramos la calidad en cada etapa del proceso productivo, desde la recepción de la materia prima hasta el embalaje final, y ofrecemos asistencia para la resolución de problemas técnicos tanto en fase de diseño como en campo.

Si está evaluando la incorporación de bridas Q345D en su próximo proyecto, o si necesita asesoría para seleccionar el material y la geometría óptima, nuestro equipo técnico está a su disposición. La experiencia acumulada en cientos de proyectos nos permite ofrecer soluciones personalizadas que se adaptan a las exigencias de cada aplicación. Para consultas técnicas, cotizaciones o información adicional, puede contactarnos a través de los canales habituales. Forja Jianing (咨询热线：176 9623 6479) es su aliado en la fabricación de componentes de alta precisión para la industria global.
