Comprometidos en proporcionar a diversos sectores: piezas forjadas anulares, piezas forjadas de ejes, piezas forjadas en matriz, y otros productos de forja libre y forja en molde.En el ámbito de la ingeniería de tuberías industriales, la selección de componentes de conexión representa un factor determinante para la seguridad, la eficiencia y la durabilidad de todo el sistema. Entre las diversas opciones disponibles, la brida soldada a tope se ha consolidado como una solución técnica de referencia para aplicaciones que exigen alta resistencia mecánica, estanqueidad fiable y capacidad para soportar condiciones extremas de presión y temperatura. Este artículo ofrece una introducción detallada a la brida soldada a tope, analizando sus fundamentos de diseño, los procesos de fabricación, las ventajas frente a otros tipos de bridas y los aspectos clave que determinan su rendimiento en entornos industriales exigentes. El objetivo es proporcionar a ingenieros, proyectistas y responsables de mantenimiento una guía práctica y fundamentada para la selección e implementación de este componente crítico, integrando de forma natural la experiencia y las capacidades técnicas de Forja Jianing, compañía con más de una década de trayectoria en la forja de bridas de alta calidad.

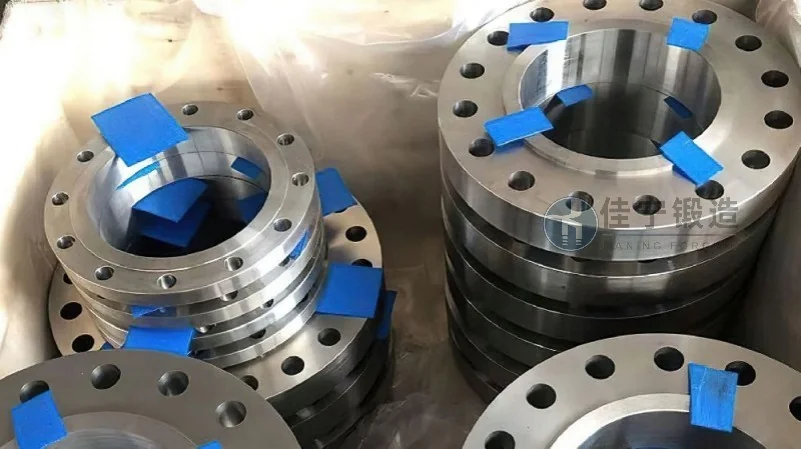

La brida soldada a tope, también conocida como brida de cuello soldable o weld neck flange según la nomenclatura internacional, se caracteriza por un cuello cónico que se suelda directamente al extremo del tubo. Este diseño permite una transición gradual de tensiones desde el tubo hacia la brida, reduciendo concentraciones de esfuerzo y mejorando la resistencia a la fatiga. A diferencia de las bridas deslizantes o roscadas, la unión soldada a tope garantiza una continuidad metalúrgica total, lo que resulta esencial en aplicaciones donde las fugas o las roturas podrían tener consecuencias catastróficas, como en refinerías, plantas petroquímicas, centrales eléctricas o sistemas de transporte de fluidos a alta presión. Según datos de la industria para 2026, se espera que el mercado global de bridas soldadas a tope alcance un crecimiento anual compuesto del 5,8 %, impulsado por la expansión de infraestructuras energéticas y la modernización de plantas existentes en regiones como América Latina, Medio Oriente y el sudeste asiático.
El diseño y la fabricación de bridas soldadas a tope se rigen por normativas internacionales reconocidas, entre las que destacan ASME B16.5 (para bridas de hasta 24 pulgadas), ASME B16.47 (para diámetros mayores) y EN 1092-1 en el ámbito europeo. Estas normas establecen dimensiones, tolerancias, presiones nominales (clases 150, 300, 600, 900, 1500, 2500) y materiales admisibles. Para aplicaciones críticas, las especificaciones NACE MR0175/ISO 15156 son obligatorias cuando se trabaja en entornos con sulfuro de hidrógeno. Un aspecto fundamental es que la brida soldada a tope debe fabricarse con un cuello de espesor gradual que coincida con el espesor de pared del tubo, asegurando que la soldadura no genere discontinuidades. En la práctica, Forja Jianing sigue estrictamente estos estándares, realizando controles dimensionales con equipos de medición tridimensional y ensayos no destructivos como ultrasonido, partículas magnéticas y líquidos penetrantes en cada lote de producción.
La calidad de una brida soldada a tope depende en gran medida del proceso de forja. A diferencia de las bridas fundidas, que pueden presentar porosidad o inclusiones, las bridas forjadas ofrecen una estructura de grano orientado que mejora la tenacidad y la resistencia a la corrosión bajo tensión. El proceso típico comienza con la selección de lingotes de acero al carbono (ASTM A105), acero aleado (ASTM A182 F11, F22, F91) o acero inoxidable (ASTM A182 F304, F316, F321), dependiendo de las condiciones de servicio. El material se calienta a temperaturas de forja (entre 1100 °C y 1250 °C) y se somete a deformación plástica mediante martillos o prensas hidráulicas, formando el cuello y el disco en una sola pieza. Posteriormente, se realiza un tratamiento térmico de normalizado y revenido para homogeneizar la microestructura y aliviar tensiones residuales. El mecanizado CNC de alta precisión garantiza el acabado superficial, las caras de junta (RF, RTJ, FF) y los diámetros de paso requeridos.
La experiencia de Forja Jianing en la forja de bridas de hasta 60 pulgadas de diámetro permite ofrecer productos con certificaciones de trazabilidad completa, incluyendo informes de ensayos mecánicos (límite elástico, resistencia a tracción, alargamiento, reducción de área), análisis químico y pruebas de dureza. En 2025, la compañía incorporó una línea de automatización robótica para la soldadura de recubrimiento duro (hardfacing) en caras de bridas destinadas a servicios con erosión severa, mejorando la vida útil en un 40 % respecto a procesos manuales.
El principal aspecto destacado de rendimiento de la brida soldada a tope es su capacidad para soportar cargas cíclicas y condiciones de fatiga térmica. Debido a que la unión soldada se realiza en el cuello, lejos de la cara de la junta, la zona afectada térmicamente (ZAT) no interfiere con la superficie de sellado. Esto reduce significativamente el riesgo de fugas en juntas sometidas a ciclos de calentamiento y enfriamiento, como ocurre en intercambiadores de calor o líneas de vapor. Estudios comparativos publicados en la Journal of Pressure Vessel Technology indican que las bridas soldadas a tope presentan una vida a fatiga hasta tres veces superior a las bridas deslizantes bajo condiciones equivalentes de presión y temperatura.
Otra ventaja crucial es la eliminación de puntos de corrosión por rendija. En ambientes con fluidos corrosivos, las bridas deslizantes o roscadas generan espacios muertos donde se acumulan cloruros o sulfuros, acelerando el ataque localizado. La geometría del cuello soldado a tope, unida a una soldadura de penetración completa, evita estos problemas. Para servicios con hidrógeno a alta temperatura (mayor a 400 °C), como en plantas de hidrotratamiento, se recomienda el uso de aceros 1¼Cr-½Mo o 2¼Cr-1Mo con control de contenido de silicio, especificaciones que Forja Jianing cumple rigurosamente mediante análisis de espectrometría en cada colada.
La elección del material para una brida soldada a tope debe considerar la temperatura de diseño, la presión nominal, la corrosividad del fluido y los requisitos de soldabilidad. A continuación se presentan las opciones más comunes y sus rangos de aplicación:
El dimensionamiento hidráulico también es crítico: la brida debe presentar un diámetro interior igual al diámetro interior del tubo para evitar turbulencias y pérdidas de carga. En sistemas de alta pureza, se requiere un acabado superficial Ra ≤ 3,2 μm en la cara de junta, especificación que Forja Jianing logra mediante mandrinado de precisión con herramientas de diamante.
Las bridas soldadas a tope son omnipresentes en sectores donde la continuidad operativa es crítica. En la industria petroquímica, se utilizan en cabezales de reactores, líneas de transferencia de catalizador y sistemas de recuperación de vapor. En centrales térmicas y nucleares, conectan calderas, turbinas y condensadores bajo condiciones de fatiga térmica y presión transiente. En el sector del gas natural licuado (GNL), las bridas de acero inoxidable 316L con cuello largo garantizan la integridad en temperaturas criogénicas de -162 °C. Un caso representativo de implementación exitosa fue el suministro de 1200 bridas soldadas a tope de 24 pulgadas clase 900 en acero F22 para una unidad de hidrodesulfuración en una refinería del norte de África. Las bridas, forjadas por Forja Jianing, superaron las pruebas de estanqueidad con helio con tasas de fuga menores a 1×10⁻⁶ mbar·L/s, cumpliendo los requisitos API 6A. El proyecto se completó dentro del cronograma, reduciendo el tiempo de montaje en un 18 % gracias a la precisión dimensional de los cuellos, que eliminó la necesidad de rectificaciones en campo.
El mercado de bridas soldadas a tope evoluciona hacia componentes más ligeros sin sacrificar resistencia, mediante la optimización topológica asistida por simulación por elementos finitos (FEM). Las nuevas aleaciones de acero microaleado permiten reducir el peso hasta un 12 % en bridas clase 1500 sin modificar la geometría de sellado. Además, la digitalización de los procesos de fabricación –con trazabilidad mediante códigos QR y gemelos digitales– se está convirtiendo en un requisito para proyectos EPC de gran envergadura. Forja Jianing ha implementado un sistema de gestión de calidad basado en ISO 9001:2015 e ISO 14001:2015, con laboratorios acreditados bajo ISO 17025 para ensayos destructivos y no destructivos. La compañía también ofrece servicios de ingeniería inversa para bridas de equipos antiguos, fabricando piezas que se adaptan a dimensiones no estándar sin modificar la tubería existente.
Para garantizar el rendimiento óptimo de una brida soldada a tope, la instalación debe seguir procedimientos rigurosos. La preparación del bisel debe cumplir con el ángulo de 37,5° (para paredes delgadas) o 35° (para paredes gruesas) según ASME B16.25, dejando un anillo de talón de 1,6 mm a 2,4 mm. El proceso de soldadura recomendado es GTAW (TIG) para la raíz, seguido de SMAW o SAW para los rellenos, con precalentamiento controlado según el material. Es esencial realizar un tratamiento térmico post-soldadura (PWHT) para aliviar tensiones en aceros aleados o espesores mayores a 38 mm. Durante la vida operativa, se deben inspeccionar periódicamente las soldaduras mediante ultrasonido phased array y verificar el apriete de los pernos con llave dinamométrica calibrada, respetando los pares especificados por el fabricante. Forja Jianing proporciona manuales de instalación detallados y soporte técnico en campo, incluyendo la calibración de equipos de soldadura y la revisión de procedimientos de calificación de soldadores (WPQR).
A la luz de los datos técnicos y las experiencias de implementación, la brida soldada a tope se posiciona como la solución más fiable para tuberías industriales que operan en condiciones severas. Su capacidad para distribuir tensiones, evitar corrosión localizada y mantener la estanqueidad bajo ciclos térmicos la convierte en una inversión rentable a largo plazo, reduciendo costos de mantenimiento y paradas no planificadas. Para profesionales que buscan especificar componentes con garantía de calidad y trazabilidad, la colaboración con un fabricante experimentado como Forja Jianing marca la diferencia. La compañía ofrece desde bridas estándar hasta diseños especiales con tiempos de entrega competitivos, respaldados por más de 15 años de experiencia en forja y mecanizado. Para consultas técnicas o solicitudes de cotización, puede contactar a nuestro equipo de ingeniería en el número (咨询热线：176 9623 6479).
En resumen, la brida soldada a tope no es solo un elemento de conexión, sino un componente crítico que define la confiabilidad de todo el sistema de tuberías. Comprender sus características de rendimiento, seleccionar el material adecuado y confiar en un proceso de fabricación controlado son pasos indispensables para garantizar operaciones seguras y eficientes. Con las perspectivas de crecimiento del sector industrial hacia 2026, dominar esta tecnología se vuelve una ventaja competitiva para cualquier empresa de ingeniería.
